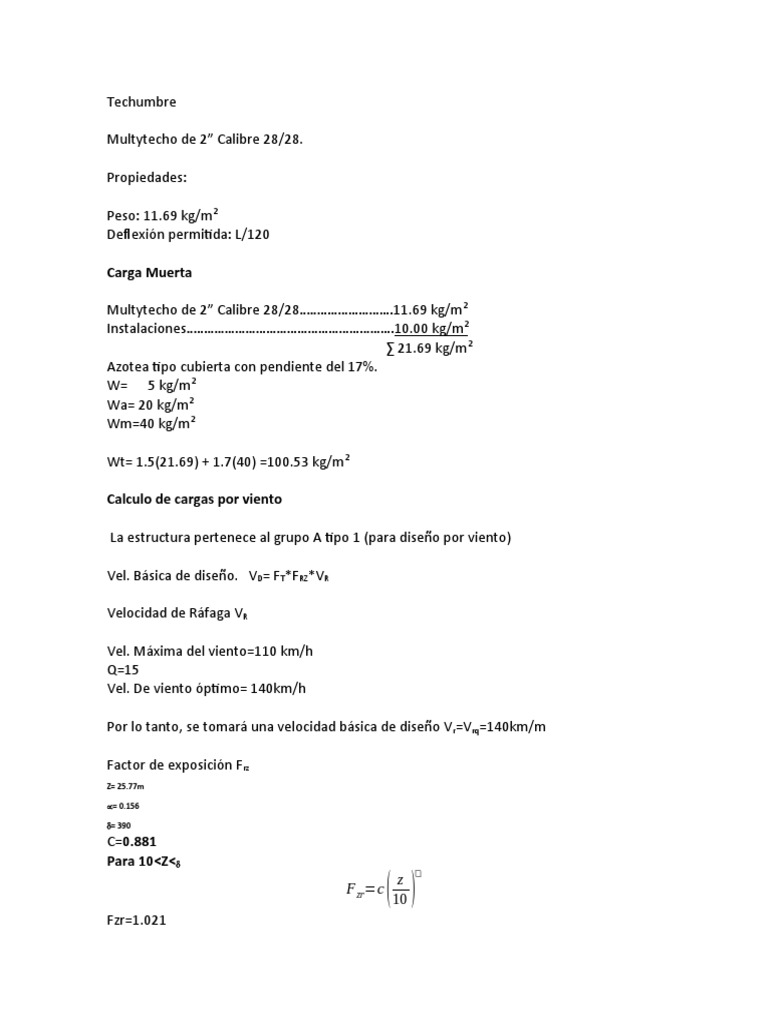

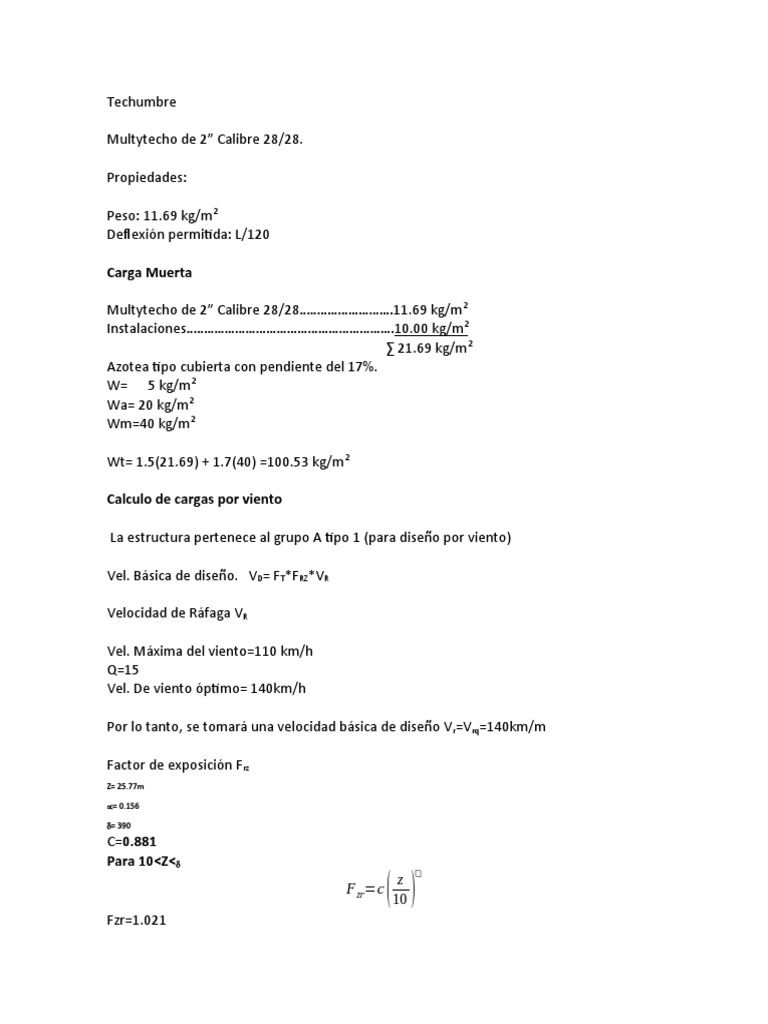

Techumbre
Multytecho de 2” Calibre 28/28.
Propiedades:
Peso: 11.69 kg/m2

Deflexión permitida: L/120
Carga Muerta
Multytecho de 2” Calibre 28/28………………………11.69 kg/m 2

Instalaciones……………………………………………………10.00 kg/m2
∑ 21.69 kg/m 2
Azotea tipo cubierta con pendiente del 17%.
W= 5 kg/m2
Wa= 20 kg/m2
Wm=40 kg/m2
Wt= 1.5(21.69) + 1.7(40) =100.53 kg/m 2
Calculo de cargas por viento
La estructura pertenece al grupo A tipo 1 (para diseño por viento)
Vel. Básica de diseño. VD= FT*FRZ*VR
Velocidad de Ráfaga VR
Vel. Máxima del viento=110 km/h

Q=15
Vel. De viento óptimo= 140km/h
Por lo tanto, se tomará una velocidad básica de diseño Vr=Vrq=140km/m
Factor de exposición Frz

Z= 25.77m
= 0.156
= 390
C=0.881
Para 10<Z<
( )
❑
z
F zr =c
10
Fzr=1.021
Factor de topografía FT
FT= 1
Por lo tanto
VD= 1*1.021*140= 142.94 km/h
Presión dinámica de base
qz= 0.0048*G*VD 2
G factor de corrección por temperatura

0.392 Ω
G=
273+τ
Ω= 582.5
Τ= 30ºc
G=0.754
Por lo tanto
qz=73.95kg/m2
Presión Neta PN = qzCpmKAKL

Siendo los críticos
Cpm= -0.6
KL=3
KA= 1
PN= 133.11kg/m2
Combinación para cuando actúa una acción accidental (Viento)
W= 1.1(133.11+20+21.69) = 192.28
Tomando como carga critica w=192.28 kg/m 2

Con este análisis y en base a la tabla de capacidad de caga uniforme para multytechos con
apoyos continuos la distancia entre estos para un multytecho de 2” será de hasta 3.5m.
Monten (PRE-Dimensionamiento)
Fy=2100 kg/cm2
La distancia mayor entre montenes es de 2.96 metros, siendo esta la que provocara una
mayor área de reacción en el monten cumple con la distancia máxima calculada y provoca
un área tributaria de 16.162 m2.
WT= 192.28*16.162=3107.63 kg
Wdis= 3107.63/5.46= 569.1630kg/m
Mmax=2120.9575 kg*cm= 212095.75kg*cm
Sx= 212095.75/2100 = 100.99 cm3

En base a las tablas de dimensiones y propiedades del manual del IMCA se selecciono un
perfil tipo CF formado en frio 12x12 con un peso aproximado de 10.88 kg/m
Refuerzo por Temperatura

Se colocará acero de refuerzo por temperatura y deberá de ser igual o mayor a 0.00075.
En base a esto y la con ayuda de la siguiente tabla se colocará una malla de 6x6x10/10.
Viga
Se proyecta que las vigas estén ubicadas a cada 5.46 metros, siendo la mas desfavorable la
que cubrirá un claro de 11.54 metros y en ella se posicionaran 3 montenes que le
trasferirán la carga siguiente.
Carga
Distancia entre vigas L= 5.46 m
Peso de monten= 10.88*5.46=. 59.41kg

Peso= 3107.63kg
3167.04kg
Mmax= 14432 kg*m= 1443200kg*cm
Sx=1443200kg*m / 3515mk/m = 410.58cm3
perfil IR 16x36 (53.6kg/m)
El perfil deber de ser de acero grado 50 que presenta las siguientes características.
Compacidad de la sección inicial
Fluencia
Pandeo Lateral Torsional
Cortante.
Por lo tanto, el perfil cumple con las solicitaciones a las cuales esta expuesta.
Techumbre 2
Multytecho de 2” Calibre 28/28.
Propiedades:
Peso: 11.69 kg/m2

Deflexión permitida: L/120
Carga Muerta
Multytecho de 2” Calibre 28/28………………………11.69 kg/m 2

Instalaciones……………………………………………………10.00 kg/m2
∑ 21.69 kg/m 2
Azotea tipo cubierta con pendiente del 17%.
W= 5 kg/m2
Wa= 20 kg/m2
Wm=40 kg/m2
Wt= 1.5(21.69) + 1.7(40) =100.53 kg/m 2
Calculo de cargas por viento
La estructura pertenece al grupo A tipo 1 (para diseño por viento)
Vel. Básica de diseño. VD= FT*FRZ*VR
Velocidad de Ráfaga VR
Vel. Máxima del viento=110 km/h

Q=15
Vel. De viento óptimo= 140km/h
Por lo tanto, se tomará una velocidad básica de diseño Vr=Vrq=140km/m
Factor de exposición Frz

Z= 21.17m
= 0.156
= 390
C=0.881
Para 10<Z<
( )
❑
z
F zr =c
10
Fzr=0.99
Factor de topografía FT
FT= 1
Por lo tanto
VD= 1*0.99*140= 138.64 km/h
Presión dinámica de base
qz= 0.0048*G*VD 2
G factor de corrección por temperatura

0.392 Ω
G=
273+τ
Ω= 582.5
Τ= 30ºc
G=0.754
Por lo tanto
qz=69.5648kg/m2
Presión Neta PN = qzCpmKAKL

Siendo los críticos
Cpm= -0.6
KL=3
KA= 1
PN= 125.21kg/m2
W= 1.1(125.21+20+21.69) = 183.49
Tomando como carga critica w=183.49 kg/m2
Con este análisis y en base a la tabla de capacidad de caga uniforme para multytechos y
siendo la posición mas desfavorable cuando el multytecho esta simplemente apoyado
para un espesor de 2” se puede tener una distancia entre apoyo máxima de 3.5 m
Monten (PRE-Dimensionamiento)
Fy=2100 kg/cm2
La distancia entre montenes es de 2.94 metros y la mayor área tributaria de reacción es de
8.0535m2.
WT=183.49*8.0535=1477.74 kg
Wdis=1477.74/2.74= 539.32kg/m
Mmax= 506.12kg*m= 50612.49
Sx= 50612.49/2100 = 24.10 cm3

perfil tipo CF formado en frio 6x14 con un peso aproximado de 4.61 kg/m
Viga
Se proyecta que las vigas estén ubicadas a cada 2.14 metros, siendo la mas desfavorable la
que cubrirá un claro de 6.56 metros y en ella se posicionaran 2 montenes que le
trasferirán la carga siguiente.
Carga
Distancia entre vigas L= 2.14 m
Peso de monten= 4.61*2.78= 12.82g

Peso= 1477.74kg
1490.56kg
Mmax= 1889 kg*m= 188900kg*cm
Z=188900kg*m / 3515mk/m = 53.74cm3
perfil IR 12x14 (20.9kg/m)
Propiedades del perfil

EL perfil deberá de ser de acero grado 50 que presenta las siguientes características.
revisión de la compacidad de la sección inicial
Fluencia
Cortante
Por lo que el perfil cumple con las solicitaciones a las que esta expuesta.
Losa de Entrepiso
Lo losa de entrepiso se realizará por medio de losacero GALVADECK 25 con lamina calibre
22 con fy=2600kg/cm2 y concreto con f`c=250kg/cm2.
Carga muerta
Concreto + lamina ……………………………………………266kg/m 2

Instalaciones………………………………………………………20kg/m2
Plafón…………………………………………………………………25kg/m2
Muros de tabla roca…………………………………………118.33 kg/m2
429.33kg/m 2
Considerando la estructura como una zona de paso libre para los peatones las cargas vivas
aplicables para esta situación están dadas en base al manual de construcciones de la
ciudad de México de la siguiente forma:
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Propiedades de la lamina c. 22
-Revisión por apuntalamiento para su peso propio y la del concreto (266kg/m 2)
La deflexión deberá ser menor a L/180 o 1.9cm
L/180= 200/180=1.11 por lo que este será la deflexión máxima permitida.
5 W dl L4∗100 3 5 ( 266 )∗(24 )(1003 )

D= D= = =0.36 cm < 1.11
384 E s I 384 ( 2 x 10 )∗76.15
6
Por lo que no requiere apuntalamiento extra.
-Revisión de esfuerzo por instalación
Esta revisión considerara el peso propio de la lamina, peso del concreto y 100kg/m 2 de
carga viva. El esfuerzo deberá ser menor o igual a 0.6 del fy del acero (fy=2600kg/cm 2 para
lamina calibre 20).
Fper=0.6(2600) = 1560 kg/cm2
Carga total = 266+100=366kg/m2

W L2 366∗22
M= = =¿183 kg*m=18300kg*cm
8 8
Esfuerzo en la fibra superior
M/Ssup= 18300/23.65 =773.78 kg/cm 2 < 1560 kg/cm2 por lo tanto no requiere
apuntalamiento
Esfuerzo en la fibra inferior
M/Sinf=18300/24.33=752.16 kg/cm2 < 1560 kg/cm2 por lo tanto no requiere

apuntalamiento
-Revisión de instalación con una carga puntal de 90 kg en una franja de 30cm mas el peso
propio de la lamina y concreto deberá ser menor de 1.33(0.6*fy)
fper= 1.33*0.6*2600=2074.8 kg/cm2
p 90
2 ∗L 2 ∗L
Momento= W L 0.30 266∗2 0.30 283kg*m = 28300kg*cm
+ = + =¿
8 4 8 4
M/Ssup= 28300/23.65 = 1196.62 kg/cm 2 < 2074.8 kg/cm2 por lo tanto no requiere
apuntalamiento
M/Sinf= 28300/24.33=1163.17 kg/cm2 < 2074.8 kg/cm2 por lo tanto no requiere

apuntalamiento
Sección Compuesta
Deflexión
L
La deflexión permitida para la sesión compuesta será de D=
360
L
D= = 200/360=0.55cm
360
Carga total aplicada Wt= 1234.49 kg/m2

5 W D L4 (100 )3 5(1239)(24 )(1003 )
Deflexion D= = =¿0.18cm < 0.55cm por lo que no
348 EsIc 6
348(2 x 10 )(804)
requiere aumentar la capa de concreto.
-Esfuerzo en la fibra superior del concreto.
fc=0.45f´c=0.45*200=90 kg/cm2
ES 2 X 10
6
n= = =9.37
E C 15100 √ f ´ c
Esfuerzo actuante
100W L2 100∗1239∗22
F= = =¿43.29 kg/cm2 <90 kg/cm2 por lo que no se requiere mas
8 n S sc 8∗9∗159
concreto.
-Revisión por cortante.
De las propiedades del la sec. compuesta el cortante resistente Vr=2312kg
wL 1239∗2
Cortante activante = v= = =1239 kg
2 2
V<Vr por lo que no es necesario aumentar el espesor del concreto.
-Revisión de tensión en la lamina.

Esfuerzo Permitido= 0.6Fy= 0.6*2600= 1560 kg/cm 2
Wt=1239 kg/m2
2
Wt L
M= =619.5 kg*m=61950kg*cm
8
M 61950
Esfuerzo actuante finf= = =¿720.34kg/cm2 < 1560 kg/cm2 por lo tanto pasa.
S si 86
Conclusión
La propuesta de una losacero 25 con lamina calibre 20 de fy=2600 y un concreto con
f`c=200 son adecuados para las solicitaciones que se generaran en la estructura.
Diseño de Trabes para entrepiso.
Carga muerta
Plafón…………………………………………………………………25kg/m2
429.33kg/m 2
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Considerando una sobrecarga de 2046kg/m 2 que puede soportar la losacero. Se usará este
peso para el diseño de las vigas.
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
La viga deberá de ser de acero grado 50 siendo la viga mas desfavorable la que presenta
un claro de 11.25m con área de 22.51m2
P= 22.51*3664=82476.64kg
Wdis= 82476.64/11.25 =7331.26kg/m
Diagrama de Momentos
Diagrama de Cortante.
Mmax= 78.934 ton*m=78934kg*m=7893400kg*cm

Sx= 7893400/3515=2245.63 cm3
Por lo que en base a la tabla de dimensiones y propiedades del manual IMCA 5ta. Edición.
Se selecciona un perfil IR 21X101 (533X50.4)
El perfil deberá de ser de acero grado 50 que presenta las siguientes características.
Compacidad de la sección
Revisión por Fluencia
Revisión de Pandeo torsional

Revisión por Cortante
Deflexión
La deflexión permitida es (L/240)+0.5
Deflexiones en el perfil.
Después del análisis se concluye que el perfil IR 533X50.4 cumplirá satisfactoriamente

antes las solicitaciones que se presentaran.
Área Tributaria 2 Critica 8.1 m2 para una viga de 3.95 m
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
W=3664*8.1 =29678.4 kg
Wdis=29678.4/3.0 =9892.8kg
Max= 9.832ton
Vmax= 14.925ton
Deflexión Max= 2.715mm

Sx= 7983200/3515=279.71 cm3
En base a la tabla de dimensiones y propiedades del Manual IMCA 5ed. Se selecciona un

perfil IR 305x38.8 con un peso de 38.8 kg/m y se procede a revisar el perfil por flexión y
pandeo torsional.
Propiedades de la sección y del material.

Perfil IR 305X38.8
Compacidad de la sección.
Revisión Por Fluencia

Revisión por cortante
DEFLEXION PERMISIBLE
2.145833333 cm
21.45833333 mm
Debido a los resultados obtenidos se concluye que el perfil cumplirá con las solicitaciones
de forma satisfactoria. Por lo que se deberá de usar el Perfil 305x38.8
T1
La trabe central del entrepiso tiene una longitud total de 34.26 metros y presenta 4
apoyos lo que reduce su claro a 14.50 m. El área que le impondrá las solicitaciones es de
233.26 m2
Carga a soportar.
Carga muerta
Plafón…………………………………………………………………25kg/m2
429.33kg/m 2
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
Se considerarán cargas puntuales a lo largo de la trabe que tendrán la siguiente magnitud.
F1
W1=18.09 *3664 =66281.76kg
W2=9.05*50.4 = 456.12kg
66737.88kg
F2
W1=11.77*3664=43125.28kg
W2=5.89*50.4= 296.86kg
43422.14kg
Diagrama de Momentos.
Mmax= 499.34 ton-m
Vmax=245.744 ton
Relación L/h =14.50/1.30 =11.15 por lo que la trabe no se puede considerar de gran
peralte.
Diseño de trabes según las normas técnicas complementarias para diseño y construcción
de estructuras de concreto.
Propiedades de los Materiales:

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
Sección Propuesta
b(cm)= 100.0 cm
h(cm)= 150.0 cm
r(cm)= 2.5 cm
d(cm)= 147.5 cm
Revisión por Flexión
Refuerzo Mínimo para la Sección Propuesta:
0.7 √ f c
As min= bd=¿ 57.013 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d f cq ( 1−.5 q )=¿ 209106.19 kg*m
2
Mu= 499340.00 kg*m
El refuerzo mínimo no es suficiente para resistir el momento actuante por lo que se

requiere aumentar el área de acaro de refuerzo.
Por lo que se propone la siguiente configuración
varillas calibre
Acero de Tensión(a. inferior): 14 No. 8
0 No. 8

AcerodeCompresión(a.superior): 10 No. 8
0 No. 6
Como se muestra en la tabla el acero de refuerzo cumple con el momento actuante por lo
que se establece usar esa cantidad de acero.
Revisión de cortante.
VU= 245744.00 Kg.

El cortante resistente que adquiere el concreto es de:

VcR= 66548.39 Kg.

Cortante que resistiran los estribos:

VsR= 179195.61 Kg.
Se proponen estribos del No.5 por lo tanto el área Av es:1.98 cm2 y la separación
resultante es de:15.00 cm. Debido al resultado anterior, la separación de los estribos es de
S:30 cm.
Longitud de desarrollo básica.
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.81 cm
√f ´ c √300
µ es el factor de modificación de la longitud básica.
µ= 1.5
Ld=1.5(468.09) =70.22cm
Trabe 2
Esta trabe se extiende por 11.1 m con un área tributaria de 36.23m 2, la cual soportara
vigas de acero que imponen sobre estas cargas puntuales.
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
F
W1=5.98*3664= 21947.36kg
W2=2.99*50.4= 150.67kg
21798.03kg
W3dis=2400*.25*8.80=5280kg
Mamx= 83.71ton-m
Diagrama de cortante
Vmax= 76.32ton

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
Sección Propuesta
b(cm)= 60.0 cm
h(cm)= 175.0 cm
r(cm)= 2.5 cm
d(cm)= 147.5 cm
Diseño por Flexión

Acero d refuerzo mínimo
Asmin= 27.27 cm2
Acero de refuerzo máximo

Asmáx(75%)= 157.10 cm2
β= 0.85
El acero mínimo no cumplirá con las solicitaciones impuestas por lo que se propone la
siguiente configuración.
varillas calibre
0 No. 6

No.
Revisión por córtate

VU= 76320.00 Kg.


VcR= 27288.66 Kg.


VsR= 49031.34 Kg.
Se proponen estribos del No.4 por lo tanto el área Av es:1.27 cm2y la separación
resultante es de:25 cm.
Longitud de desarrollo básica para varillas No. 6.
Fy 4200
Ld b=0.076 d b =0.076 ( 1.91 ) =35 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(35) =55cm
Longitud de desarrollo básica para la varilla del No. 5.
Fy 4200
Ld b=0.076 d b =0.076 ( 159 ) =30 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(30) =45cm
Trabe 3
Esta trabe se extiende por 6.35m m con un área tributaria de 18.62m 2, la cual soportara
vigas de acero que imponen sobre estas cargas puntuales.
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2

F
W1=5.98*3664= 21910.72kg
W2=2.99*50.4= 150.70kg
22061.42kg
W3dis=2400*.25*8.80=5280kg
Mamx= 88.531ton-m
Vmax= 80.421ton

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
Sección Propuesta
b(cm)= 60.0 cm
h(cm)= 175.0 cm
r(cm)= 2.5 cm
d(cm)= 147.5 cm
Diseño por Flexión
Acero de refuerzo mínimo

Asmin= 27.27 cm2
Acero de refuerzo máximo

Asmáx(75%)= 157.10 cm2
β= 0.85
El acero mínimo no cumplirá con las solicitaciones impuestas por lo que se propone la
siguiente configuración.
varillas calibre



VU= 80421.00 Kg.


VcR= 29868.19 Kg.


VsR= 50552.81 Kg.
Se proponen estribos del No.4 por lo tanto el área Av es:1.27 cm2y la separación
resultante es de:25.00 cm.
Longitud de desarrollo básica para varillas No. 6.
Fy 4200
Ld b=0.076 d b =0.076 ( 1.91 ) =35 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(35) =55cm
Longitud de desarrollo básica para la varilla del No. 5.
Fy 4200
Ld b=0.076 d b =0.076 ( 159 ) =30 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(30) =45cm
Trabe 4
Es una trabe colocada al inicio de la estructura.
F1= 53.76ton
F2= 49.86ton
Mmax= 677.11 ton-m
Diagrama de Cortante
Vmax= 126.672 ton-m
b(cm)= 100.0 cm
h(cm)= 200.0 cm
r(cm)= 2.5 cm
d(cm)= 197.5 cm
0.7 √ f c
As min= bd=¿ 57.013 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d f cq ( 1−.5 q )=¿ 209106.19 kg*m

2
Mu= 677110.00 kg*m
EL área mínima no cubre la acción por lo que se propone la siguiente cantidad de acero.
varillas calibre
No. 8

No. 6
Revisión por Cortante.

VU= 126672.00 Kg.


VcR= 72571.65 Kg.


VsR= 54100.35 Kg.
Se proponen estribos del No.4 por lo tanto el área Av es: 1.27 cm2 y la separación
Longitud de desarrollo básica para varilla de No. 10.
Fy 4200
Ld b=0.076 d b =0.76 ( 3.175 ) =58.51 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(58.51) =90cm
Longitud de desarrollo básica No.8.
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.80 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5*(46.8) =70cm
Trabe 5
Es una trabe sobre la columna de inicio la cual esta en voladizo con y le brindara soporte a
la trabe de T2. Tendrá un claro libre de 5.83m.
Carga a soportar.
P= 95.41ton
Mmax= 677.11 ton-m
Diagrama de Cortante
Vmax= 126.672 ton-m
b(cm)= 100.0 cm
h(cm)= 200.0 cm
r(cm)= 2.5 cm
d(cm)= 197.5 cm
0.7 √ f c
As min= bd=¿ 57.013 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d 2 f cq ( 1−.5 q )=¿ 209106.19 kg*m

Mu= 677110.00 kg*m
EL área mínima no cubre la acción por lo que se propone la siguiente cantidad de acero.
varillas calibre
No. 8

No. 6
Revisión por Cortante.

VU= 126672.00 Kg.


VcR= 64112.52 Kg.


VsR= 62559.48 Kg.
Se proponen estribos del No.4 por lo tanto el área Av es: 1.27 cm2 y la separación
Longitud de desarrollo básica para varilla de No. 10.
Fy 4200
Ld b=0.076 d b =0.76 ( 3.175 ) =58.51 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(58.51) =87.768cm
Longitud de desarrollo básica No.8.
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.80 cm
√f ´ c √300
µ= 1.5, 0.8
Ld=1.5*.8(46.8) =60cm
Trabe T6
La trabe 4 tiene una longitud de 12.14m con un área tributaria de 52.92m 2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
F
W1=11.61*3664= 42539.04kg
W2=5.08*50.4= 256.04kg
42795.08kg
Por medio de un software de análisis obtenemos el momento y cortante máximo.
Mamx= 304.154ton-m
Vmax= 162.339ton
Sección propuesta
b(cm)= 80.0 cm
h(cm)= 140.0 cm
r(cm)= 2.5 cm
d(cm)= 137.5 cm

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
0.7 √ f c
As min= bd=¿ 31.754 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d f cq ( 1−.5 q )=¿ 116464.21 kg*m

2
Mu= 541203.00 kg*m

FALSO
Por lo que se propone la siguiente cantidad de acero.
varillas calibre
5 No. 6

No. 6

V U= 162339.00 Kg.


VcR= 43365.02 Kg.


VsR= 118973.98 Kg.
Se proponen estribos del No. 4 por lo tanto el área Av es:1.27 cm2 y la separación
resultante es de: 10.00 cm. Debido al resultado anterior, la separación de los estribos es
de S:30.00 cm
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.81 cm
√f ´ c √300
µ= 1.5
Ld=1.5(46.81) =70.21cm
Fy 4200
Ld b=0.076 d b =0.076 ( 1.905 ) =35.11 cm
√f ´ c √ 300
µ= 1.5, 0.8
Ld=1.5*.8(35.11) =42.13cm
____________
Trabe T4
La trabe 4 tiene una longitud de 12.14m con un área tributaria de 52.92m 2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2

F
W1=11.61*3664= 42539.04kg
W2=5.08*50.4= 256.04kg
42795.08kg
Mamx= 304.154ton-m
Vmax= 162.339ton
Sección propuesta
b(cm)= 80.0 cm
h(cm)= 140.0 cm
r(cm)= 2.5 cm
d(cm)= 137.5 cm

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
0.7 √ f c
As min= bd=¿ 31.754 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d 2 f cq ( 1−.5 q )=¿ 116464.21 kg*m

Mu= 541203.00 kg*m
FALSO
varillas calibre
5 No. 6

No. 6

V U= 162339.00 Kg.


VcR= 43365.02 Kg.


VsR= 118973.98 Kg.
de S:30.00 cm
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.81 cm
√f ´ c √300
µ= 1.5
Ld=1.5(46.81) =70.21cm
Fy 4200
Ld b=0.076 d b =0.076 ( 1.905 ) =35.11 cm
√f ´ c √ 300
µ= 1.5, 0.8
Ld=1.5*.8(35.11) =42.13cm
Mezanine
Lo losa de entrepiso se realizará por medio de losacero GALVADECK 25 con lamina calibre
22 con fy=2600kg/cm2 y concreto con f`c=250kg/cm2.
Carga muerta

Plafón…………………………………………………………………25kg/m2
429.33kg/m 2
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Propiedades de la lamina c. 22
-Revisión por apuntalamiento para su peso propio y la del concreto (266kg/m 2)
La deflexión deberá ser menor a L/180 o 1.9cm
L/180= 200/180=1.11 por lo que este será la deflexión máxima permitida.
4 3
5 W dl L ∗100 5 ( 266 )∗(24 )(1003 )
D= D= = =0.36 cm < 1.11
384 E s I 384 ( 2 x 10 6 )∗76.15
Por lo que no requiere apuntalamiento extra.
-Revisión de esfuerzo por instalación
Esta revisión considerara el peso propio de la lamina, peso del concreto y 100kg/m 2 de
carga viva. El esfuerzo deberá ser menor o igual a 0.6 del fy del acero (fy=2600kg/cm 2 para
lamina calibre 20).
Fper=0.6(2600) = 1560 kg/cm2
Carga total = 266+100=366kg/m2

W L2 366∗22
M= = =¿183 kg*m=18300kg*cm
8 8
Esfuerzo en la fibra superior
M/Ssup= 18300/23.65 =773.78 kg/cm 2 < 1560 kg/cm2 por lo tanto no requiere
apuntalamiento
M/Sinf=18300/24.33=752.16 kg/cm2 < 1560 kg/cm2 por lo tanto no requiere

apuntalamiento
-Revisión de instalación con una carga puntal de 90 kg en una franja de 30cm mas el peso
propio de la lamina y concreto deberá ser menor de 1.33(0.6*fy)
fper= 1.33*0.6*2600=2074.8 kg/cm2
p 90
2 ∗L 2 ∗L
Momento= W L 0.30 266∗2 0.30 283kg*m = 28300kg*cm
+ = + =¿
8 4 8 4
M/Ssup= 28300/23.65 = 1196.62 kg/cm 2 < 2074.8 kg/cm2 por lo tanto no requiere
apuntalamiento
M/Sinf= 28300/24.33=1163.17 kg/cm2 < 2074.8 kg/cm2 por lo tanto no requiere

apuntalamiento
Sección Compuesta
Deflexión
L
La deflexión permitida para la sesión compuesta será de D=
360
L
D= = 200/360=0.55cm
360
Carga total aplicada Wt= 1234.49 kg/m2
5 W D L4 (100 )3 5(1239)(24 )(1003 )

Deflexion D= = =¿0.18cm < 0.55cm por lo que no
348 EsIc 6
348(2 x 10 )(804)
requiere aumentar la capa de concreto.
-Esfuerzo en la fibra superior del concreto.
fc=0.45f´c=0.45*200=90 kg/cm2
ES 2 X 106
n= = =9.37
E C 15100 √ f ´ c
Esfuerzo actuante
100W L2 100∗1239∗22
F= = =¿43.29 kg/cm2 <90 kg/cm2 por lo que no se requiere mas
8 n S sc 8∗9∗159
concreto.
-Revisión por cortante.

De las propiedades del la sec. compuesta el cortante resistente Vr=2312kg
wL 1239∗2
Cortante activante = v= = =1239 kg
2 2
V<Vr por lo que no es necesario aumentar el espesor del concreto.
-Revisión de tensión en la lamina.

Esfuerzo Permitido= 0.6Fy= 0.6*2600= 1560 kg/cm 2
Wt=1239 kg/m2
2
Wt L
M= =619.5 kg*m=61950kg*cm
8
M 61950
Esfuerzo actuante finf= = =¿720.34kg/cm2 < 1560 kg/cm2 por lo tanto pasa.
S si 86
Conclusión
La propuesta de una losacero 25 con lamina calibre 20 de fy=2600 y un concreto con
f`c=200 son adecuados para las solicitaciones que se generaran en la estructura.
Diseño de Trabes para Mezanine
Carga muerta
Plafón…………………………………………………………………25kg/m2
429.33kg/m 2
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
La viga deberá de ser de acero siendo la viga mas desfavorable la que presenta un claro de
11.25m con área de 22.51m2
P= 22.51*3664=82476.64kg
Wdis= 82476.64/11.25 =7331.26kg/m

Sx= 7893400/3515=2245.63 cm3
Por lo que en base a la tabla de dimensiones y propiedades del manual IMCA 5ta. Edición.
Se selecciona un perfil IR 21X101 (533X50.4)
El perfil deberá de ser de acero grado 50 que presenta las siguientes características.
Compacidad de la sección
Revisión por Fluencia
Revisión de Pandeo torsional

Revisión por Cortante
Deflexión
La deflexión permitida es (L/240)+0.5
Deflexiones en el perfil.
Después del análisis se concluye que el perfil IR 533X50.4 cumplirá satisfactoriamente

antes las solicitaciones que se presentaran.
Trabe TM1
La trabe central del mezanine tiene una longitud total de 18.20 metros y presenta 2
apoyos lo que reduce su claro a 12.771 m. El área que le impondrá las solicitaciones es de
161.651m2
Carga a soportar.
Carga muerta
Plafón…………………………………………………………………25kg/m2
429.33kg/m 2
W=40 kg/m2
Wa=150kg/m2
Wm=350kg/m2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(429.33) +1.7(350) = 1239 kg/m 2
Considerando una sobre carga soportada por la losacero de 2046 kg el peso que se
considerara para el diseño de las trabes es el siguiente.
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
Se considerarán cargas puntuales a lo largo de la trabe que tendrán la siguiente magnitud.
F1
W1=18.09 *3664 =66281.76kg
W2=9.05*50.4 = 456.12kg
66737.88kg
Diagramas De Momentos Y Cortante
Mmax= 744.089 ton-m
Vmax= 286.165ton
Diseño de trabes según las normas técnicas complementarias para diseño y construcción
de estructuras de concreto

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
Sección Propuesta
b(cm)= 100.0 cm
h(cm)= 160.0 cm
r(cm)= 2.5 cm
d(cm)= 157.5 cm
0.7 √ f c
bd=¿
fy
As min= 45.466 cm2
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d f cq ( 1−.5 q )=¿ 166755.57 kg*m
2
Mu= 541203.00 kg*m

FALSO
El refuerzo mínimo de acero no satisface las solicitaciones por lo que es necesario

aumentar la cantidad de acero.
varillas calibre
4 No. 8

No. 6
Revisión por cortante
V U= 286165.00 Kg.


VcR= 72338.65 Kg.


VsR= 213826.35 Kg.
Se proponen estribos del No.5 por lo tanto el área Av es:1.98 cm y la separación

resultante es de:10.00 cm. Debido al resultado anterior, la separación de los estribos es de
S:20.00 cm

Fy 4200
Ld b=0.076 d b =0.76 ( 3.175 ) =58.51 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(58.51) =87.768cm
Fy 4200
Ld b=0.076 d b =0.076 ( 2.54 ) =46.81 cm
√f ´ c √300
µ= 1.5
Ld=1.5(46.81) =70.21cm
TM2
La trabe2 tiene una longitud de 12.14m con un área tributaria de 52.92m 2
Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2
F
W1=11.61*3664= 42539.04kg
W2=5.08*50.4= 256.04kg
42795.08kg

Mamx= 304.154ton-m
Vmax= 162.339ton
Sección propuesta
b(cm)= 80.0 cm
h(cm)= 140.0 cm
r(cm)= 2.5 cm
d(cm)= 137.5 cm

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2
0.7 √ f c
As min= bd=¿ 31.754 cm2
fy
f``c= 204
p=As/bd= 0.00288675
q=pfy/f``c= 0.05943312
M R =Frb d f cq ( 1−.5 q )=¿ 116464.21 kg*m

2
Mu= 541203.00 kg*m

FALSO
varillas calibre
5 No. 6

No. 6

V U= 162339.00 Kg.


VcR= 43365.02 Kg.


VsR= 118973.98 Kg.
de S:30.00 cm
Fy 4200
Ld b=0.076 d b =0.76 ( 2.54 ) =46.81 cm
√f ´ c √300
µ= 1.5
Ld=1.5(46.81) =70.21cm
Fy 4200
Ld b=0.076 d b =0.076 ( 1.905 ) =35.11 mm
√f ´ c √ 300
µ= 1.5, 0.8
Ld=1.5*.8(35.11) =42.13mm
TM3
La trabe tiene una longitud de 6.56m con un área tributaria siendo esta la que esta
ubicada en la entrada principal su principal función será la de soportar el muro que se
colocará sobre la misma.
Sabiendo que el peso volumétrico del concreto es de 2400 kg/m 3 se calcula la carga
distribuida que se deberá soportar.
Wd=2400*.25*25.7= 15420kg
Mamx= 20.517ton-m
Vmax= 31.43ton
Sección propuesta
b(cm)= 25.0 cm
h(cm)= 100.0 cm
r(cm)= 2.5 cm
d(cm)= 97.5 cm

F'c= 300 Kg/cm2
F*c= 240 Kg/cm2
F''c= 204 Kg/cm2
Fy= 4200 Kg/cm2

Área de acero mínimo
Asmin= 7.04 cm2
Área de acero máximo

Asmáx(75%)= 44.40 cm2
β= 0.85
varillas calibre



VU= 31430.00 Kg.


VcR= 8495.78 Kg.


VsR= 22934.22 Kg.
de S:30.00 cm
Fy 4200
Ld b=0.076 d b =0.76 ( 1.59 ) =30 cm
√f ´ c √ 300
µ= 1.5
Ld=1.5(30) =45cm

Hank

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Hank

Cargado por

Copyright:

Formatos disponibles

Techumbre

Multytecho de 2” Calibre 28/28.

Peso: 11.69 kg/m2

Multytecho de 2” Calibre 28/28………………………11.69 kg/m 2

Wt= 1.5(21.69) + 1.7(40) =100.53 kg/m 2

Calculo de cargas por viento

La estructura pertenece al grupo A tipo 1 (para diseño por viento)

Vel. Básica de diseño. VD= FT*FRZ*VR

Vel. Máxima del viento=110 km/h

Por lo tanto, se tomará una velocidad básica de diseño Vr=Vrq=140km/m

Factor de exposición Frz

G factor de corrección por temperatura

Presión Neta PN = qzCpmKAKL

Tomando como carga critica w=192.28 kg/m 2

Sx= 212095.75/2100 = 100.99 cm3

Refuerzo por Temperatura

Distancia entre vigas L= 5.46 m

Peso de monten= 10.88*5.46=. 59.41kg

Mmax= 14432 kg*m= 1443200kg*cm

Sx=1443200kg*m / 3515mk/m = 410.58cm3

Compacidad de la sección inicial

Multytecho de 2” Calibre 28/28.

Peso: 11.69 kg/m2

Multytecho de 2” Calibre 28/28………………………11.69 kg/m 2

Wt= 1.5(21.69) + 1.7(40) =100.53 kg/m 2

Calculo de cargas por viento

La estructura pertenece al grupo A tipo 1 (para diseño por viento)

Vel. Básica de diseño. VD= FT*FRZ*VR

Vel. Máxima del viento=110 km/h

Por lo tanto, se tomará una velocidad básica de diseño Vr=Vrq=140km/m

Factor de exposición Frz

G factor de corrección por temperatura

Presión Neta PN = qzCpmKAKL

Sx= 50612.49/2100 = 24.10 cm3

Distancia entre vigas L= 2.14 m

Peso de monten= 4.61*2.78= 12.82g

Mmax= 1889 kg*m= 188900kg*cm

Z=188900kg*m / 3515mk/m = 53.74cm3

Propiedades del perfil

revisión de la compacidad de la sección inicial

Concreto + lamina ……………………………………………266kg/m 2

La deflexión deberá ser menor a L/180 o 1.9cm

L/180= 200/180=1.11 por lo que este será la deflexión máxima permitida.

5 W dl L4∗100 3 5 ( 266 )∗(24 )(1003 )

Por lo que no requiere apuntalamiento extra.

-Revisión de esfuerzo por instalación

Fper=0.6(2600) = 1560 kg/cm2

Carga total = 266+100=366kg/m2

Esfuerzo en la fibra superior

Esfuerzo en la fibra inferior

M/Sinf=18300/24.33=752.16 kg/cm2 < 1560 kg/cm2 por lo tanto no requiere

Esfuerzo en la fibra inferior

M/Sinf= 28300/24.33=1163.17 kg/cm2 < 2074.8 kg/cm2 por lo tanto no requiere

Carga total aplicada Wt= 1234.49 kg/m2

-Esfuerzo en la fibra superior del concreto.

-Revisión por cortante.

De las propiedades del la sec. compuesta el cortante resistente Vr=2312kg

V<Vr por lo que no es necesario aumentar el espesor del concreto.

-Revisión de tensión en la lamina.

Wt= 1.5(Wm)+1.7(Wm)= 1.5(2046) +1.7(350) = 3664 kg/m 2

Mmax= 78.934 ton*m=78934kg*m=7893400kg*cm

Revisión por Fluencia

Revisión de Pandeo torsional

Después del análisis se concluye que el perfil IR 533X50.4 cumplirá satisfactoriamente

Vel. Básica de diseño. VD= FTFRZVR

Mmax= 14432 kgm= 1443200kgcm

Vel. Básica de diseño. VD= FTFRZVR

Mmax= 1889 kgm= 188900kgcm

Mmax= 78.934 tonm=78934kgm=7893400kg*cm

Mmax= 9.832 tonm=9832kgm=983200kg*cm
