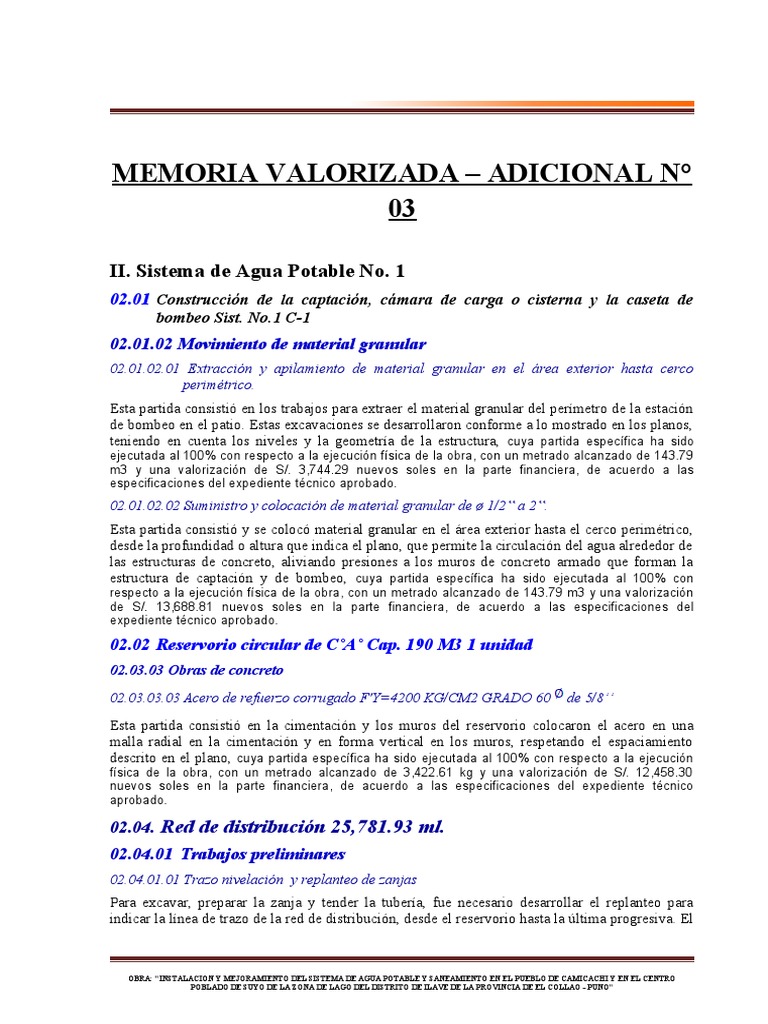

MEMORIA VALORIZADA – ADICIONAL N°

03

II. Sistema de Agua Potable No. 1

02.01 Construcción de la captación, cámara de carga o cisterna y la caseta de
bombeo Sist. No.1 C-1
02.01.02 Movimiento de material granular
02.01.02.01 Extracción y apilamiento de material granular en el área exterior hasta cerco
perimétrico.
Esta partida consistió en los trabajos para extraer el material granular del perímetro de la estación
de bombeo en el patio. Estas excavaciones se desarrollaron conforme a lo mostrado en los planos,
teniendo en cuenta los niveles y la geometría de la estructura, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 143.79
m3 y una valorización de S/. 3,744.29 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.01.02.02 Suministro y colocación de material granular de ø 1/2‟ a 2‟.
Esta partida consistió y se colocó material granular en el área exterior hasta el cerco perimétrico,
desde la profundidad o altura que indica el plano, que permite la circulación del agua alrededor de
las estructuras de concreto, aliviando presiones a los muros de concreto armado que forman la
estructura de captación y de bombeo, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 143.79 m3 y una valorización
de S/. 13,688.81 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.

02.02 Reservorio circular de C˚A˚ Cap. 190 M3 1 unidad

02.03.03 Obras de concreto
02.03.03.03 Acero de refuerzo corrugado F'Y=4200 KG/CM2 GRADO 60 de 5/8’’
Esta partida consistió en la cimentación y los muros del reservorio colocaron el acero en una
malla radial en la cimentación y en forma vertical en los muros, respetando el espaciamiento
descrito en el plano, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 3,422.61 kg y una valorización de S/. 12,458.30
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.04. Red de distribución 25,781.93 ml.

02.04.01 Trabajos preliminares
02.04.01.01 Trazo nivelación y replanteo de zanjas
Para excavar, preparar la zanja y tender la tubería, fue necesario desarrollar el replanteo para
indicar la línea de trazo de la red de distribución, desde el reservorio hasta la última progresiva. El

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
trabajo se desarrolló con equipo de ingeniería, considerando el alineamiento y las cotas indicadas
en el plano respectivo del expediente técnico. Cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 554.65 m y una
valorización de S/. 266.23 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.

02.04.02 Movimiento de tierras

02.04.02.01 Excavación de zanja en tierra compacta P/TUB B=0.60 H=0.70 metros.
Para tender la tubería se excavó zanjas de 0.60 de ancho, por 0.70 de altura, en tierra compacta,
sobre topografía accidentada, para lo cual se utilizó mano de obra no calificada. Cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 554.65 m y una valorización de S/. 3,799.35 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.02.02.04 Refine y nivelación de zanja en terreno natural.
Por las imperfecciones que se dejaron en la excavación bruta, fue necesario, utilizar herramientas
manuales, modelar la geometría de acuerdo a lo consignado en el plano y demás documentos del
expediente técnico, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 554.65 m y una valorización de S/. 360.52 nuevos
soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.04.02.07 Suministro y colocación de cama de apoyo para tubería E= 0.10 metros, con
material propio, incluido zarandeo y apisonado.
La cama de apoyo se tendió inmediatamente después del refine y nivelación del fondo de la zanja,
y está formado por material seleccionado compactado, cuya partida específica ha sido ejecutada al
100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 554.65 m y una
valorización de S/. 754.32 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.04.02.08 Relleno de zanja con compactación manual, material propio seleccionado, hasta
espesor igual a 0.20 m. por encima de la clave del tubo, zarandeado y apisonado.
Para estabilizar el tendido de la tubería de la línea de impulsión, después que esta esté en su
posición , se llenó la zanja a los costados y 20 centímetros encima de la tubería con material
propio o de préstamo clasificado como clase I,II,II, según la clasificación AASTHO Y ASTM D
2321. Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra,
con un metrado alcanzado de 554.65 m y una valorización de S/. 1,447.64 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.04.02.09 Relleno compactado de zanja con material de excavación.
Se realizó el llenado de la zanja, a partir de los 20 centímetros por encima de la clave del tubo,
hasta la cota de terreno natural. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 133.60 m3 y una valorización de S/.
4,864.38 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
02.04.03 Tuberías
02.04.03.04 Suministro e instalación de tubería PVC Ø 1.5" C – 7.5 S/NTP 399.002.
La tubería de PVC que fue tendida en la red de distribución de este diámetro, se ensambló con
uniones cementadas teniendo en cuenta que ambos extremos son lisos y en uno de ellos tiene
campana para conexión. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 278.23 m y una valorización de S/. 1,524.70
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.04.03.05 Suministro e instalación de tubería PVC Ø 1" C – 10 S/NTP 399.002.
La tubería de PVC que fue tendida en la red de distribución de este diámetro, se ensambló con
uniones cementadas teniendo en cuenta que ambos extremos son lisos y en uno de ellos tiene
campana para conexión. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 51.13 m y una valorización de S/. 176.40
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.04.03.06 Suministro e instalación de tubería PVC Ø 3/4" C – 10 S/NTP 399.002.
La tubería de PVC que fue tendida en la red de distribución de este diámetro, se ensambló con
uniones cementadas teniendo en cuenta que ambos extremos son lisos y en uno de ellos tiene
campana para conexión. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 225.29 m y una valorización de S/. 565.48
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.04.04 Prueba hidráulica y desinfección

02.04.04.04 Prueba hidráulica y desinfección en redes de agua de Ø 1 .5"
Se realizó la prueba hidráulica y desinfección en redes de agua Ø 90 mm. Cuya partida específica
ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
278.23 m y una valorización de S/. 172.50 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.04.04.05 Prueba hidráulica y desinfección en redes de agua de Ø 1"
Se realizó la prueba hidráulica y desinfección en redes de agua Ø 90 mm. Cuya partida específica
ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
51.13 m y una valorización de S/. 27.10 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.04.04.06 Prueba hidráulica y desinfección en redes de agua de Ø 3/4"
Se realizó la prueba hidráulica y desinfección en redes de agua Ø 90 mm. Cuya partida específica
ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
225.29 m y una valorización de S/. 103.63 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.

02.09 Conexiones domiciliarias de agua Huarejon y Toctoro 136

viviendas
02.09.01 Trabajos preliminares
02.09.01.01 Trazo nivelación y replanteo de zanjas

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Para excavar, preparar la zanja y tender la tubería, fue necesario desarrollar el replanteo para
indicar la línea de trazo de la conexión domiciliaria, desde la red de distribución hasta las
viviendas. El trabajo se desarrolló con equipo de ingeniería, considerando el alineamiento y las
cotas indicadas en el plano respectivo del expediente técnico. Cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 30.00
m y una valorización de S/. 14.40 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.

02.09.02 Movimiento de tierras

02.09.02.01 Excavación de zanja en tierra compacta P/TUB B=0.40 H=0.50 metros.
Para tender la tubería se realizó zanjas de 0.40 de ancho, por 0.50 de altura, en tierra compacta,
sobre topografía accidentada, para lo cual utilizaran mano de obra no calificada. Cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 30.00 m y una valorización de S/. 97.50 nuevos soles en la parte financiera, de acuerdo
a las especificaciones del expediente técnico aprobado.
02.09.02.02 Refine y nivelación de zanja en terreno natural.
Por las imperfecciones que se dejan en la excavación bruta, fue necesario, utilizando herramientas
manuales modelar la geometría de acuerdo a lo consignado en el plano y demás documentos del
expediente técnico, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 30.00 m y una valorización de S/. 19.50 nuevos soles
en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.09.02.03 Suministro y colocación de cama de apoyo para tubería E= 0.10 metros, con
material propio, incluido zarandeo y apisonado.
La cama de apoyo se tendió inmediatamente después del refine y nivelación del fondo de la zanja,
y está formado por material seleccionado compactado, de tal manera que garantice la estabilidad
del tubo en ella. No se colocó material con características expansivas o gravas mayores de 0.5”de
Ø. La cama de apoyo tendrá un espesor de 0.10metros. Cuya partida específica ha sido ejecutada al
100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 30.00 m y una
valorización de S/. 40.80 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.09.02.04 Relleno de zanja con compactación manual, material propio seleccionado, B=
0.40 .hasta espesor igual a 0.20 m. s/ clave del tubo, zarandeado y apisonado.
Para estabilizar el tendido de la tubería de la línea de impulsión, después que esta esté en su
posición , se llenó la zanja a los costados y 20 centímetros encima de la tubería con material
propio o de préstamo clasificado como clase I,II,II, según la clasificación AASTHO Y ASTM D
2321. Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra,
con un metrado alcanzado de 30.00 m y una valorización de S/. 78.30 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.09.02.05 Relleno compactado de zanja con material de excavación.
Se realizó el llenado de la zanja, a partir de los 20 centímetros por encima de la clave del tubo,
hasta la cota de terreno natural. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 2.40 m3 y una valorización de S/. 87.38
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
02.09.03 Tuberías
02.09.03.01 Suministro e instalación de tubería PVC Ø 1/2" C – 10 S/NTP 399.002.
La tubería de PVC que se tendió entre la red de distribución y la conexión domiciliaria es del
diámetro indicado en el título de la especificación, se ensambló con uniones cementadas teniendo
en cuenta que ambos extremos son lisos y en uno de ellos tiene campana para conexión. Cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 30.00 m y una valorización de S/. 54.90 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.

02.09.04 Caja de válvulas de paso 136 unidades

02.09.04.01 Movimiento de tierras
02.09.04.01.01 Excavaciones manual para cimentación
Se realizó la excavación hasta el nivel o cotas, donde están apoyadas en el terreno natural las cajas
de válvulas de paso de las conexiones a domicilio o de instituciones públicas, de tal manera que la
estructura se construyó en el lugar indicado en los planos, teniendo en cuenta los niveles y la
geometría señalada en ellos. Cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 0.43 m3 y una valorización de S/. 7.00
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.09.04.01.02 Refine, nivelación y apisonado
Se desarrolló la excavación bruta por encima de la cota de fondo o los costados indicada en los
planos, fue necesario nivelar el fondo y los costados después de la excavación bruta para que sean
homogéneos y acordes a lo mostrado en los planos. Cuya partida específica ha sido ejecutada al
100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 1.44 m2 y una
valorización de S/. 2.76 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.09.04.01.03 Eliminación de material excedente en carretilla, distancia promedio 50 metros.
Se realizó el traslado de material producto de la excavación a una distancia que no interfiera con
la ejecución de la obra, ni causó daños a terceros. El material eliminado es producto de la
excavación de la caja de válvulas ya que para construirla fue necesario excavar el terreno natural.
Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con
un metrado alcanzado de 0.63 m3 y una valorización de S/. 8.20 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.

02.09.04.02 Obras de concreto

02.09.04.02.01 Concreto F’c=175 kg/cm²
Este tipo de concreto fue empleado en el vaciado de las cajas de válvulas. El cemento utilizado en
todas las obras de concreto armado es el 1 ó 1P que cumple la norma NTP 334.090 ó ASTM
C595. Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 0.20 m3 y una valorización de S/. 61.02 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.09.04.02.02 Acero de refuerzo corrugado F'Y=4200 KG/CM2 GRADO 60 de 1/4’’

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
El acero se colocó en la tapa de la caja de válvula de paso, respetando el espaciamiento dibujado
en el plano respectivo, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 2.70 kg y una valorización de S/. 9.61 nuevos soles
en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.09.04.02.03 Encofrado metálico y desencofrado de caja de válvula de paso
El encofrado es pre fabricado construido con planchas de acero LAC de 2.5mm de espesor, que
cumple la norma técnica ASTM A36 Planchas y bobinas laminadas en caliente, con el espesor
suficiente para contener el concreto fresco sin deformarse en los cuatro muros de la caja de
válvulas. Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 7.08 m2 y una valorización de S/. 28.89 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.09.04.03 Varios
02.09.04.03.01 Suministro e instalación de válvulas y accesorios en caja de válvulas de paso.
Con el fin de detener el flujo de agua que va a la Unidad básica de saneamiento, cuando necesiten
reparar las instalaciones, se colocó la válvula de paso dentro de la caja de concreto, con los accesorios
necesarios que indica el plano, de tal manera que pueda desmontarse fácilmente. Cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 6.00 u y una valorización de S/. 660.54 nuevos soles en la parte financiera, de acuerdo
a las especificaciones del expediente técnico aprobado.
02.09.05 Lavadero
02.09.05.01 Suministro e instalación de lavadero de granito de 0.77metros por 0.45 metros
Se colocó en la Unidad Básica de Saneamiento, donde indica el plano y como está dibujado, un
lavadero de concreto, revestido con granito de 0.77 metros de largo por 0.45 metros de ancho,
prefabricado, con desagüe en la parte inferior. Cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 u y una valorización
de S/. 968.40 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.09.05.02 Suministro e instalación de tubería y accesorios en desagüe de lavadero
Se realizó la instalación de todos los accesorios para evacuar las aguas residuales del lavadero
hacia la tubería que la conduce al tratamiento. Cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 glb y una
valorización de S/. 220.62 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.09.05.03 Suministro e instalación de tubería y accesorios para agua fría de lavadero.
Se realizó la colocación de todos los accesorios para que el agua llegue al lavadero y se pueda
utilizar sin inconvenientes como filtraciones, goteos, etc. En la conexión de agua al lavadero se
instaló una válvula de compuerta para interrumpir el flujo en caso de averías. Cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 6.00 glb y una valorización de S/. 532.62 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

2.10. Conexiones domiciliarias de agua Capachica 327 viviendas

02.10.01 Trabajos preliminares
02.10.01.01 Trazo nivelación y replanteo de zanjas

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Para excavar, preparar la zanja y tender la tubería, fue necesario desarrollar el replanteo para
indicar la línea de trazo de las conexiones domiciliarias del área urbana, desde la red de
distribución hasta la caja en la acera de la vivienda. El trabajo se desarrolló con equipo de
ingeniería, considerando el alineamiento y las cotas indicadas en el plano respectivo del
expediente técnico. Cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 10.50 m y una valorización de S/. 5.04 nuevos soles
en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.10.02 Movimiento de tierras

02.10.02.01 Excavación de zanja en tierra compacta P/TUB B=040 H=0.50 metros.
Para tender la tubería se excavó zanjas de 0.40 de ancho, por 0.50 de altura, en tierra compacta,
para lo cual se utilizó mano de obra no calificada. Cuya partida específica ha sido ejecutada al
100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 10.50 m y una
valorización de S/. 34.13 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.10.02.02 Refine y nivelación de zanja en terreno natural.
Por las imperfecciones que se dejaron en la excavación bruta, fue necesario, utilizar herramientas
manuales modelar la geometría de acuerdo a lo consignado en el plano y demás documentos, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 10.50 m y una valorización de S/. 6.83 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.10.02.03 Suministro y colocación de cama de apoyo para tubería E= 0.10 metros, con
material propio, incluido zarandeo y apisonado.
La cama de apoyo se tendió inmediatamente después del refine y nivelación del fondo de la zanja,
y está formado por material seleccionado compactado, de tal manera que garantice la estabilidad
del tubo, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 10.50 m y una valorización de S/. 14.28 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.10.02.04 Relleno de zanja con compactación manual, material propio seleccionado B= 0.40
hasta espesor igual a 0.20 m. por encima de la clave del tubo, zarandeado y
apisonado.
Para estabilizar el tendido de la tubería de la línea de impulsión, después que esta estuvo en su
posición, se llenó la zanja a los costados y 20 centímetros encima de la tubería con material
propio, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 10.50 m y una valorización de S/. 27.41 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.10.02.05 Relleno compactado de zanja con material de excavación.
La sub partida se refirió al llenado de la zanja, a partir de los 20 centímetros por encima de la
clave del tubo, hasta la cota de terreno natural. cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 4.41 m3 y una valorización
de S/. 160.57 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

02.10.03 Tuberías
02.10.03.04 Suministro e instalación de accesorios de empalme D=1.5’’

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
La conexión domiciliaria está formada por dos partes; elementos de toma y tubería de conducción.
Los elementos de toma los conforma la abrazadera de derivación que es básicamente un accesorio
adaptado al diámetro de la tubería matriz que permite la salida del agua desde la tubería de la red
de distribución hasta la conexión domiciliaria. cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 3.00 u y una valorización
de S/. 92.94 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.10.03.07 Suministro e instalación de tubería pvc D=1/2 c-10 EC S/NTP 399.002
La conexión domiciliaria está formada por dos partes; elementos de toma y tubería de conducción.
Los elementos de toma los conforma la abrazadera de derivación que es básicamente un accesorio
adaptado al diámetro de la tubería matriz que permite la salida del agua desde la tubería de la red
de distribución hasta la conexión domiciliaria; cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 10.50 m. y una
valorización de S/. 19.22 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.

02.10.05 Cajas de válvulas de paso 327 unidades

02.10.05.01 Movimiento de tierras
02.10.05.01.01 Excavaciones manual para cimentación
Comprendió en los trabajos de excavar hasta el nivel o cotas, donde estaban apoyadas en el
terreno natural las cajas de válvulas de paso de las conexiones a domicilio o de instituciones
públicas, de tal manera que la estructura se construyó en el lugar indicado en los planos, teniendo
en cuenta los niveles y la geometría señalada en ellos. cuya partida específica ha sido ejecutada al
100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 0.60 m3 y una
valorización de S/. 9.76 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.

02.10.05.01.02 Refine, nivelación y apisonado

Con los peones se desarrollaron la excavación bruta por encima de la cota de fondo o los costados
indicada en los planos, fue necesario nivelar el fondo y los costados después de la excavación
bruta para que sean homogéneos y acordes a lo mostrado en los planos. cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
1.26 m2 y una valorización de S/. 2.42 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.10.05.01.03 Eliminación de material excedente en carretilla, distancia promedio 50 metros.
Comprendió en el trasladar el material producto de la excavación a una distancia que no interfiera
con la ejecución de la obra, ni que cause daños a terceros. El material a eliminar fue producto de
la excavación de la caja de válvulas ya que para construirla fue necesario excavar el terreno
natural, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 0.84 m3 y una valorización de S/. 10.94 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.10.05.01.04 Relleno compactado con material propio de excavación a los costados de la caja
de válvulas

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Esta sub partida se consideró en el relleno lateral en todo el perímetro de la caja de válvulas, para
estabilizarlo. cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de
la obra, con un metrado alcanzado de 0.18 m3 y una valorización de S/. 5.86 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.10.05.01.05 Suministro y colocado de grava de ø1/2”
En el fondo de la caja de paso se colocaron grava a manera de filtro, para permitir la percolación
del agua cuando se presente algún desperfecto en la válvula o accesorios que. El espesor de la
grava esta en función a lo descrito en el plano respectivo, cuya partida específica ha sido ejecutada
al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 0.12 m3 y una
valorización de S/. 11.78 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.10.05.02 Obras de concreto
02.10.05.02.01 Concreto F’c=175 kg/cm²
Este tipo de concreto se empleó en el vaciado de las cajas de válvulas. El cemento que se ha
utilizado en todas las obras de concreto armado es el 1P que cumplió la norma NTP 334.090,
ASTM C595. La fabricación del concreto es concordante con el diseño de mezclas que adjunto en
los informes mensuales, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 0.15 m3 y una valorización de S/. 45.77
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.10.05.02.02 Acero de refuerzo corrugado F'Y=4200 KG/CM2 GRADO 60 de 1/4’’
El acero se ha colocado en la caja de válvula de paso, respetando el espaciamiento dibujado en el
plano respectivo, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 1.35 kg y una valorización de S/. 4.81 nuevos soles en
la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.10.05.02.03 Encofrado metálico y desencofrado de caja de válvula de paso
El encofrado fue pre fabricado construido con planchas de acero LAC de 2.5mm de espesor, que
cumplió la norma técnica ASTM A36 Planchas y bobinas laminadas en caliente, con el espesor
suficiente para contener el concreto fresco sin deformarse en los cuatro muros de la caja de
válvulas. El encofrado de la parte externa tuvo la medida de la altura del muro más el espesor de
la cimentación, de la parte interna solamente la medida de la altura del muro, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 3.45 m2 y una valorización de S/. 14.08 nuevos soles en la parte financiera, de acuerdo
a las especificaciones del expediente técnico aprobado.
02.10.05.03 Varios
02.10.05.03.01 Suministro e instalación de válvulas y accesorios en caja de válvulas de paso,
Capachica.
Con el fin de detener el flujo de agua, que va a la conexión entre domiciliaria cuando necesiten reparar
las instalaciones, colocaron la válvula de paso dentro de la caja de concreto, con los accesorios
necesarios que indica el plano, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 3.00 u y una valorización de S/. 339.90
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
02.11 Unidades Básicas de Saneamiento con arrastre hidráulico 14
unidades
02.11.01 Modulo sanitario de servicios higiénicos familiar
02.11.01.01 Trabajos preliminares
02.11.01.01.01 Limpieza del terreno manual.
Comprendió en la remoción de hiervas, plantas altas, raíces, suelo hasta un espesor de 10
centímetros, donde se alojan impurezas que obstaculizan el trazo, replanteo, los procesos
constructivos, y pueden contaminar los materiales de construcción fabricados in situ, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 33.36 m2 y una valorización de S/. 29.02 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.01.02 Trazo de niveles y replanteo

Comprendió los trabajos de medición, para trasladar la geometría de los planos del expediente
técnico, donde se expresan las obras de construcción del módulo sanitario del servicio higiénico
familiar, al terreno, respetando niveles, ubicación y demás consideraciones del diseño plasmadas
en el dibujo de los planos, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 33.36 m2 y una valorización de S/. 27.02
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.01.02 Movimiento de tierras

02.11.01.02.01 Excavaciones manuales para cimentación.
Comprendió en los trabajos de excavar las zanjas de cimentación de los muros del módulo
sanitario. Estas excavaciones se desarrollaron conforme a lo mostrado en los planos de
arquitectura y de estructuras, teniendo en cuenta los niveles y la geometría de las estructuras, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 7.17 m3 y una valorización de S/. 116.66 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.02.02 Refine nivelación y apisonado

La sub partida estuvo referida al trabajo que se realizó, para que la zanja tenga las medidas
indicadas en los planos. El trabajo lo desarrollaron en cada vivienda después de la excavación
manual para cimentación, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 13.58 m2 y una valorización de S/. 26.07
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.01.02.03 Eliminación de material excedente en carretilla, distancia promedio 50 metros.

Comprendió en el traslado de material producto de la excavación a una distancia que no interfiera
con la ejecución de la obra, ni que cause daños a terceros. El material a eliminar fue producto de
la excavación de los cimientos de la UBS ya que para construirla fue necesario excavar el terreno
natural, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 8.96 m3 y una valorización de S/. 116.66 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.03 Obras de concreto simple
02.11.01.03.01Concreto F’c=140 kg/cm² + 30% de piedra mediana. Para cimientos corridos

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
El trabajo se desarrolló en el vaciado de los cimientos corridos del módulo sanitario del servicio
higiénico. cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 7.17 m3 y una valorización de S/. 1,449.99 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.03.02 Sobrecimiento concreto F’c=140 kg/cm² + 25% de piedra mediana.
Para construir el sobrecimiento del módulo sanitario del servicio higiénico se emplearon este tipo
de concreto, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de
la obra, con un metrado alcanzado de 1.66 m3 y una valorización de S/. 342.86 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.03.03 Sobrecimiento encofrado y desencofrado
Para dar la forma al concreto en la construcción de los sobre cimientos, se encofraron los costados
en toda la longitud, y las partes finales de desencuentros con tapas de madera y triplay cuidando
que al desencofrar el concreto quede con buena apariencia. Las dimensiones y alturas fueron las
indicadas en los planos correspondientes, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 25.96 m2 y una valorización
de S/. 807.62 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.01.03.04 Veredas de concreto E= 0.10m. F’c= 140 kg/cm²
La sub partida describe los trabajos a desarrollaron para el vaciado de la vereda del módulo
sanitario de servicio higiénico. La vereda se vació en todo el perímetro, cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
14.57 m2 y una valorización de S/. 350.99 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.03.05 Veredas encofrado y desencofrado.
Alrededor del módulo sanitario del servicio higiénico, se construyeron veredas para proteger los
sobrecimientos y el muro. Antes del vaciado del concreto de las veredas, en los costados se
encofraron y tapas de madera, evitando que se deforme, cuya partida específica ha sido ejecutada
al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 5.66 m2 y una
valorización de S/. 184.35 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
02.11.01.03.06 Piso en baño F’c= 175 kg/cm² E= 10 cm.
Los pisos se vaciaron al interior del módulo sanitario del servicio higiénico con el espesor
indicado en los planos. cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 13.51 m2 y una valorización de S/. 374.63
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.11.01.04 Obras de concreto armado
02.11.01.04.01 Vigas rectas concreto caravista F’c = 175 kg/cm²
Comprendió en la fabricación de la viga collar del módulo sanitario del servicio higiénico. Las
vigas fueron colocadas de tal manera que también servirán de dinteles en la puerta de ingreso y la
ventana. Para la realización de la sub partida, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 1.10 m3 y una valorización de
S/. 334.80 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.01.04.02 Vigas encofradas y desencofradas

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
El encofrado se dio la forma arquitectónica a la viga del módulo sanitario del servicio higiénico,
se colocaron teniendo en cuenta el alineamiento y su posición en los planos, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 8.42 m2 y una valorización de S/. 310.53 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.04.03 Acero de refuerzo corrugado F’y= 4200 kg/cm² grado 60 de 3/8”

El trabajo consistió en la colocación del refuerzo en la viga collar del módulo sanitario del
servicio higiénico, el acero está colocado en la parte inferior, dos varillas, y en la parte superior
dos varillas, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de
la obra, con un metrado alcanzado de 104.56 kg y una valorización de S/. 373.28 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.04.04 Acero de refuerzo corrugado F’y= 4200 kg/cm² grado 60 de 1/4”

El acero especificado, se usó en los estribos de la viga collar, del módulo de servicios higiénicos,
además de conformar la sección de la viga, sirvió para disipar los esfuerzos por la tracción
diagonal. cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 45.36 kg y una valorización de S/. 161.48 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.05 Estructuras de madera y techado

02.11.01.05.01 Tijerales de madera aguano de 2”x 3”
Sobre la viga dintel se colocó los tijerales en cada módulo de servicios higiénicos, perfectamente
alineados con espaciamientos conforme indican los planos. Los tijerales sostienen las correas y
estas la cobertura de calamina, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 18.00 u y una valorización de S/. 742.86
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.11.01.05.02 Correas de madera aguano 2”x 2”
Encima de los tijerales se colocaron las correas que sostendrán las planchas de calamina del techo
del módulo sanitario de servicios higiénicos. Las correas fueron fijadas al tijeral con clavos con
cabeza de 3”, para que formen una unidad, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 88.56 m y una valorización de
S/. 575.64 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.01.05.03 Cobertura de calamina galvanizada pintada color teja o similar 1.80 x 0.82
E=0.25 mm
El techo del módulo sanitario de servicios higiénicos, es cubierto con calamina galvanizada de
0.25 mm de espesor, pintada color teja de 1.80m. x 0.82 m. Tiene una clara boya transparente de
otro material. La calamina es una lámina de acero galvanizado que cumple la norma técnica
ASTM A653/ASTM A924/JIS 3302/NTP 350.009:1968. La longitud después del corrugado es de
1800 mm, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 28.96 m2 y una valorización de S/. 774.68 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
02.11.01.05.04 Cobertura de calamina traslucida 1.80 x 0.84 E=1mm
En el techo de los módulos de servicios higiénicos se colocaron un traga luz con calamina
traslucida de fibra de 1mm de espesor, para incrementar la iluminación, cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
12.22 m2 y una valorización de S/. 303.67 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.05.05 Cumbreras de calamina galvanizada
En los módulos sanitarios de servicios higiénicos, en el techo, en las cumbreras, limatesas y
cubertinas se usó calamina plana de zinc Nº 25, para evitar el ingreso de agua por la junta que
hace la inclinación de los techos. Estas cumbreras cubrirán la fila superior de las calaminas con un
traslape transversal mínimo de 25 centímetros a ambos lados y 15 centímetros en el sentido
longitudinal, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de
la obra, con un metrado alcanzado de 14.76 m y una valorización de S/. 222.43 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.06 Muros y tabiques de albañilería

02.11.01.06.01 Muro de ladrillo mecanizado cara vista soga tipo III asentado con mezcla C:A 1:4
El muro de ladrillo, se levantó en todo el perímetro del módulo sanitario de los servicios
higiénicos, hasta la viga dintel, los ladrillos cumplieron la NTP 331.017 2003 en cuanto a
requisitos y la NTP 399.613 en los métodos de muestreo y ensayo, también es de aplicación lo
establecido por la NTP 400.005. cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 82.57 m2 y una valorización de S/. 4,877.41
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.01.07 Revoques enlucidos y molduras

02.11.01.07.01 Tarrajeo primario rayado con cemento – arena mortero C:A 1:5
El tarrajeo primario rayado, sirvió como soporte de adherencia para el asentado de las mayólicas o
cerámicos del módulo sanitario de servicios higiénicos en el área de la ducha, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 27.90 m2 y una valorización de S/. 323.08 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.07.02 Tarrajeo pulido en interiores (C: A 1:4 E=2cm)
Este trabajo se desarrolló en el interior del módulo de saneamiento de los servicios higiénicos, en
las zonas de la pared que no tienen revestido con mayólica, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 2.22
m2 y una valorización de S/. 35.72 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.08 Pisos y pavimentos
02.11.01.08.01 Piso de cerámico antideslizante 0.30 x 0.30 metros

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Para darle una mejor apariencia al área de la ducha y hacer más fácil el mantenimiento, se colocó
los cerámicos antideslizantes en el piso. Los cerámicos son los elementos que se usan como
terminación del piso, en este caso del baño. La característica fundamental de una cerámica es su
porosidad que se relaciona con la cantidad de aire que encierra en la masa que la constituye, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 3.78 m2 y una valorización de S/. 144.21 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.09 Zócalos
02.11.01.09.01 Cerámico 0.30 x 0.30 (Color Blanco)
La colocación de las cerámicas se ejecutó sobre el muro en la parte interior, en el área de la ducha,
previamente tratado con un tarrajeo primario. Los cerámicos son los elementos que usamos como
terminación en pisos y en paredes, cuya partida específica ha sido ejecutada al 100% con respecto a
la ejecución física de la obra, con un metrado alcanzado de 22.86 m2 y una valorización de S/. 964.23
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.01.10 Carpintería metálica

02.11.01.10.01 Puerta metálica 0.70 m. x 2.05 m. según diseño para UBS
Para ingresar al módulo sanitario de servicios higiénicos se colocó la puerta metálica con ventana
batiente incorporada. La puerta fue fabricada con los estándares establecidos en los planos. La
puerta es elaborada en taller, recibiendo un proceso completo de industrialización y que sólo
requieren ser colocados en obra tal como han sido fabricados, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 u
y una valorización de S/. 1,624.92 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.11 Instalaciones eléctricas
02.11.01.11.01 Instalaciones eléctricas interiores en el módulo sanitario
Comprendió en las instalaciones que se ejecutaron dentro del módulo sanitario de la unidad básica
de saneamiento; cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física
de la obra, con un metrado alcanzado de 6.00 glb y una valorización de S/. 296.94 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.12 Instalaciones sanitarias
02.11.01.12.01 Suministro e instalación de tubería PVC y accesorios para agua fría.
Comprendió el trazo, suministro y colocación de tuberías, la colocación de accesorios y todos los
materiales necesarios para la unión de tuberías de las redes de agua desde la caja de paso hasta el
módulo sanitario de servicios higiénicos. Las tuberías fueron instaladas en lugares preparados
para tal fin. La instalación de las tuberías se realizó con juntas entre ella o con los accesorios que
se unirán con pegamento para tuberías PVC SAP de Ø de ½” C-10, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00
glb y una valorización de S/. 615.60 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.12.02 Suministro e instalación de tubería PVC y accesorios para desagüe.
Se entendió así al suministro e instalación de tubería de PVC tipo SAP -liviano según normas
vigentes con sus accesorios (yees, codos, etc.) de cada punto de desagüe destinado a recolectar las

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
aguas residuales del aparato sanitario, la ducha y el lavamanos hasta el digestor de lodos. Todas
las salidas de desagüe indicadas en los planos cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 glb y una valorización
de S/. 561.12 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.01.12.03 Suministro e instalación de sistema de ventilación.
La ventilación tiene por objeto evacuar los malos olores del desagüe hacia sitios ventilados que no
estén en los lugares del quehacer cotidiano, de tal manera de mantener la presión atmosférica para
evitar que las trampas descarguen el sello de agua. El sello de agua está protegido contra sifonaje,
cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con
un metrado alcanzado de 6.00 u y una valorización de S/. 234.18 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.01.12.04 Suministro e instalación de inodoro.

Se Colocó el inodoro en el módulo sanitario. El inodoro consta de la taza y un tanque bajo,
separado, asegurado a él y soportado por la taza del inodoro, con tapa separada puesta sobre el
tanque con pestañas que evitan que se deslice. El inodoro, el tanque y la tapa son de porcelana.
cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con
un metrado alcanzado de 6.00 pza y una valorización de S/. 949.32 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.01.12.05 Suministro e instalación de lavamanos 1 llave incl/accesorios.
Los lavamanos se colocaron en el módulo sanitario del servicio higiénico, adosado a la pared, con
trampa, sumidero y grifo. El lavamanos será de porcelana, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 u
y una valorización de S/. 408.30 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.01.12.06 Suministro e instalación de ducha cromada 1 llave incluye accesorios.
En el módulo sanitario de servicios higiénicos, se colocaron la ducha cromada, en la posición que
indica los planos esta ducha tiene una válvula para abrirla o cerrarla, adosada en la pared en la
posición que indica el plano, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 6.00 u y una valorización de S/. 493.56
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
02.11.01.12.07 Suministro e instalación de jabonera y toallero de losa blanca simple.
En el módulo sanitario de servicios higiénicos se instalaron estos accesorios, para dar comodidad
al usuario. La jabonera y el toallero son colocados donde indica el plano, cumpliendo las
especificaciones dibujadas o escritas en él, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 6.00 u y una valorización de
S/. 311.88 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

02.11.02 Caja de registro

02.11.02.01Suministro e instalación de registro roscado de Ø 4"
Se entiende así al suministro e instalación del registro de bronce roscado de Ø4” para ser
accionado con una herramienta, el cual fue instalado en el tubo o conexión entre la instalación de

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
desagüe del módulo sanitario y el biodigestor. Se colocó un dado de concreto in sito, en la parte
exterior del módulo de saneamiento. Servirá para inspeccionar la tubería de desagüe, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 6.00 u y una valorización de S/. 229.50 nuevos soles en la parte financiera, de acuerdo
a las especificaciones del expediente técnico aprobado.

02.11.03 Biodigestor
02.11.03.01 Excavación para implementar estructuras manual
La excavación para instalar el biodigestor dependió de la llegada de la tubería de desagüe por eso
se ubicó cerca de la vivienda para no profundizar el foso y tener facilidad de maniobra para la
válvula extractora de lodos. Se hizo manualmente utilizando mano de obra no calificada. cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 13.09 m3 y una valorización de S/. 243.47 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.03.02 Refine, nivelación y apisonado
El refine se desarrolló en el perímetro y el fondo de la excavación dejando en la pared y el fondo
una superficie pareja, cuidando que la geometría sea proporcional en los radios de la excavación
Esta tarea se desarrolló en forma manual., el fondo se nivelo y se compacto con un pisón de mano
cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con
un metrado alcanzado de 52.54 m2 y una valorización de S/. 100.88 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.03.03 Suministro e instalación del biodigestor de 600 litros de capacidad
La instalación del biodigestor se ha hecho por personal capacitado. Cada módulo de servicios
higiénicos tendrá instalado un biodigestor para el tratamiento primario. El biodigestor se colocó
en un lugar de la vivienda que sea aparente para no generar dificultades de tránsito, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 6.00 u y una valorización de S/. 5,381.04 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.03.04 Relleno y compactación manual con material propio de excavación
Esta sub partida considera el relleno lateral en todo el perímetro del biodigestor, para estabilizarlo,
cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con
un metrado alcanzado de 7.08 m3 y una valorización de S/. 102.38 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.03.05 Eliminación de material excedente en carretilla, distancia promedio 50 metros.
Comprendió en el traslado de material producto de la excavación, refine-nivelación, para colocar
el biodigestor a una distancia que no interfiera con la ejecución de la obra, ni que cause daños a
terceros cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 10.79 m3 y una valorización de S/. 140.49 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.04 Caja de registro de lodos/ tapa

02.11.04.01 Concreto F’c= 175 kg/cm²
Las paredes de la caja de registro de lodos que salen del biodigestor al accionar la válvula
respectiva, fueron construidas con este tipo de concreto, de igual manera la tapa de esta caja, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
metrado alcanzado de 1.40 m3 y una valorización de S/. 427.17 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.04.02 Encofrado metálico y desencofrado cajas de concreto
El encofrado es pre fabricado construido con planchas de acero LAC de 2.5mm de espesor, que
cumple la norma técnica ASTM A36 Planchas y bobinas laminadas en caliente, o con el espesor
suficiente para contener el concreto fresco sin deformarse en los cuatro muros de la caja de
registro con tapa. El encofrado se hizo en la parte interna que tiene la medida de la altura del muro
y el perímetro de la caja, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 26.16 m2 y una valorización de S/. 92.34
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.04.03 Acero de refuerzo corrugado F'Y=4200 KG/CM2 GRADO 60 de 3/8’’

El acero es colocado donde indique el plano respectivo, respetando el espaciamiento dibujado en
el plano, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 88.30 kg y una valorización de S/. 315.23 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.04.04 Grava en piso de Ø 3/4" a 2"
En el fondo de la caja de registro de lodos se colocaron grava a manera de filtro, para permitir la
percolación del agua que contiene el lodo. El espesor de la grava está en función a lo descrito en
el plano, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 0.10 m3 y una valorización de S/. 9.81 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

02.11.05 Caja de repartición de caudales/ tapa

02.11.05.01 Concreto F’c= 175 kg/cm²
El agua que sale del biodigestor, sin sólidos sedimentables, llega a través de una tubería a esta
caja, donde el caudal es repartido en partes iguales a las tres zanjas de infiltración, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 1.37 m3 y una valorización de S/. 418.01 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.05.02 Encofrado metálico y desencofrado cajas de concreto
El encofrado fue pre fabricado construido con planchas de acero LAC de 2.5mm de espesor, que
cumple la norma técnica ASTM A36 Planchas y bobinas laminadas en caliente, o con el espesor
suficiente para contener el concreto fresco sin deformarse en los cuatro muros de la caja de
repartición de caudales. El encofrado se hizo en la parte interna que tiene la medida de la altura
del muro y el perímetro de la caja, cuya partida específica ha sido ejecutada al 100% con respecto a
la ejecución física de la obra, con un metrado alcanzado de 21.96 m2 y una valorización de S/. 77.52
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.05.03 Acero de refuerzo corrugado F'Y=4200 KG/CM2 GRADO 60 de 3/8’’

El acero se colocó donde indica el plano respectivo, respetando el espaciamiento dibujado en el
plano, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 88.88 kg y una valorización de S/. 317.30 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
02.11.06 Zanjas de infiltración
02.11.06.01 Excavación de zanjas
Las excavaciones de las tres zanjas se desarrollaron en forma manual, con herramienta y mano de
obra no calificada, en estas zanjas se alojó el filtro y la tubería cribada para distribuir el agua que
viene del biodigestor y percolarla en el suelo, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 30.38 m3 y una valorización
de S/. 494.28 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.06.02 Suministro y colocado de Grava de Ø 3/4" a 2"
Para llenar las zanjas de infiltración, se usaron grava entre los parámetros mencionados en la sub
partida. La grava envolvió la tubería cribada y actúa como un filtro rápido, a lo largo y ancho de
la zanja, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 24.30 m3 y una valorización de S/. 2,384.80 nuevos soles en la
parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.06.03 Suministro e instalación de tubería cribada de PVC Ø 2"
La tubería cribada repartirá el agua en la zanja de infiltración, es colocada como muestra el plano
del expediente técnico. Para el análisis de esta sub partida se aplicaron los conceptos que estén
relacionados del ítem A6. La tubería a colocar fue de PVC Ø 2” cumple la NTP 399.003, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 86.40 m y una valorización de S/. 449.28 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.06.04 Suministro y colocado del geo textil tejido
El geo textil protegerá el filtro del ingreso de tierra y al mismo tiempo permitirá el ascenso del
agua por capilaridad y la introducción de aire en ella de tal manera que los procesos bacterianos
sean más eficientes, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 40.50 m2 y una valorización de S/. 535.41 nuevos
soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
02.11.06.05 Relleno con material propio de excavaciones
Sobre el geo textil se llenaron la zanja con material propio una altura de 0.15 metros hasta el final
de la zanja, de ahí en forma de tronco de pirámide como indica el plano le dieron un sobre vuelo
también de 0.15 metros, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 10.47 m3 y una valorización de S/. 136.32
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

02.11.07 Suministro e instalación de tubería para conexión caja de registro –

biodigestor – caja de repartición.
02.11.07.01 Excavación de zanjas
Esta sub partida considero la excavación para el tendido de la tubería, desde la salida del módulo
de saneamiento básico, hasta la entrega a la tubería de la zanja de infiltración , cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 14.34 m3 y una valorización de S/. 233.31 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.07.02 Refine nivelación y apisonado

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Por las imperfecciones que se dejaron en la excavación bruta, fue necesario, utilizando
herramientas manuales modelar la geometría de acuerdo a lo consignado en el plano, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 28.68 m2 y una valorización de S/. 55.07 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.07.03 Suministro y colocación de cama de apoyo para tubería E= 10 centímetros, con
material propio, incluido zarandeo y apisonado.
La cama de apoyo se tendió inmediatamente después del refine y nivelación del fondo de la zanja,
y está formado por material de préstamo seleccionado compactado, de tal manera que garantice la
estabilidad del tubo en ella. No se colocó material con características expansivas o gravas, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 71.70 m y una valorización de S/. 97.51 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.07.04 Suministro e instalación de tubería PVC Ø 4" S/NTP 399.003
La tubería de PVC que se tendió para el transporte de las aguas residuales entre el módulo
sanitario de servicios higiénicos y el biodigestor, se ensamblo con uniones cementadas teniendo
en cuenta que ambos extremos son lisos y en uno de ellos tiene campana para conexión , cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 6.00 m y una valorización de S/. 37.02 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
02.11.07.05 Suministro e instalación de tubería PVC Ø 2" S/NTP 399.003
La tubería de Ø2" es colocada para el desagüe del lavamanos, el ramal se conecta con la tubería de
evacuación de aguas residuales, antes del registro roscado de Ø 4", además es tendida desde el
biodigestor hasta la tubería cribada de las zanjas de infiltración, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 84.00
m y una valorización de S/. 428.40 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.07.06 Suministro e instalación de accesorios de PVC
En esta sub partida se consideraron todos los accesorios que necesitaban para el tendido y
operación de la tubería de desagüe, en la red exterior al módulo sanitario, hasta la derivación a las
zanjas de infiltración. Los accesorios cumplieron con la NTP 399.003, cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
6.00 glb y una valorización de S/. 120.72 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
02.11.07.07 Relleno de zanja con compactación manual, material propio seleccionado, B= 0.60
m. espesor igual a 0.20 m. por encima de la clave del tubo, zarandeado y
apisonado.
Para estabilizar el tendido de la tubería de la red exterior de desagüe del módulo sanitario
colocaron un relleno compactado manualmente hasta una altura de 0.20 m. por encima de la
tubería, con material propio seleccionado, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 71.70 m y una valorización de
S/. 187.14 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
02.11.07.08 Relleno con material propio de excavación.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
La sub partida se refirió al llenado de la zanja, a partir de los 20 centímetros por encima de la
clave del tubo, hasta la cota de terreno natural, cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 5.74 m3 y una valorización
de S/. 74.73 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

IV. Sistema de alcantarillado de la localidad de Capachica

04.01 Red colectora de aguas residuales domesticas
04.01.01 Trabajos preliminares
04.01.01.01 Trazo nivelación y replanteo de zanjas
Comprende los trabajos de medición, para orientar la tubería de la red colectora, en c/u de las
calles y en la unión con los buzones, respetando niveles, ubicación y demás consideraciones del
diseño plasmadas en el dibujo de los planos, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 60.50 m y una valorización de
S/. 29.04 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

04.01.02 Movimiento de tierras

04.01.02.01 Excavación de zanja para tubería hasta 1.50 m. manual.
La excavación en corte abierto será hecha a mano, a trazos, anchos y profundidades necesarias
para la construcción y colocación de la tubería de alcantarillado, de acuerdo a los planos del
expediente técnico de la obra, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 55.06 m3 y una valorización de S/. 1,024.12
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
04.01.02.08 Refine y nivelación de zanja en terreno con presencia de roca suelta para tubería de
ø‟6 á ø10‟
Por las imperfecciones que se dejan en la excavación bruta, es necesario, utilizando herramientas
apropiadas, modelar la geometría de acuerdo a lo consignado en el plano y demás documentos del
expediente técnico, esta sub partida expresa, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 60.50 m y una valorización de
S/. 65.34 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.
04.01.02.09 Suministro y colocación de cama de apoyo para tubería E= 0.10 metros.
La cama de apoyo fue tendera inmediatamente después del refine y nivelación del fondo de la
zanja, y estará formado por material seleccionado compactado, transportado a las progresivas de
avance de la obra, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 60.50 m y una valorización de S/. 173.64 nuevos soles
en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
04.01.02.10 Relleno de zanja con compactación manual, material propio seleccionado, B= 0.60
E= 0.40, zarandeado y apisonado.
Para estabilizar el tendido de la tubería de la red colectora de desagüe, después que esta esté en su
posición, se llenara la zanja a los costados y 40 centímetros encima de la tubería con material

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
propio seleccionado clasificado, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 60.50 m y una valorización de S/. 536.64
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

04.01.02.11 Relleno compactado de zanja con material de excavación.

La sub partida se refiere al llenado de la zanja, a partir de los 40 centímetros por encima de la
clave del tubo, hasta la cota de terreno natural, cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 29.65 m3 y una
valorización de S/. 1,079.56 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
04.01.02.14 Eliminación de material excedente con maquinaria distancia promedio 5 KM.
Comprende la eliminación fuera del área de trabajo, de todo el material excedente generado como
producto de las excavaciones, que no se utilice en rellenos. Se excluye de esta disposición,
aquellos excedentes que la entidad requiera para su uso, cuya partida específica ha sido ejecutada
al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 5.29 m3 y una
valorización de S/. 53.69 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
04.01.02.15 Pruebas de compactación.
Alcance del trabajo
Las pruebas de compactación deben hacerse en los sitios y capas compactadas, para determinar la
densidad del suelo in situ, para ello se pueden utilizar tres métodos: el cono de arena (ASTM D
1556); Método de densidad y peso unitario por el globo de Hule o balón de densidad (ASTM D
2167); método nuclear o densímetro nuclear (ASTM D 2922 y D 3017) , cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
2.00 u y una valorización de S/. 86.08 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.

04.01.03 Suministro e instalación de tubería

04.01.03.08 Suministro e instalación de tubería PVC para alcantarillado ø 110 mm SN2 UF
S/NTP ISO 4435
Suministro e instalación de tubería PVC para alcantarillado ø 110 mm SN2 UF S/NTP ISO 4435,
teniendo en cuenta que el diámetro de esta tubería es de 110mm. SN2, cuya partida específica ha
sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de
60.90 m y una valorización de S/. 895.23 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.

04.01.05 Cámara de inspección

04.01.05.01Trazo nivelación y replanteo para implementar estructuras
Comprende los trabajos de medición, para trasladar la geometría de los planos del expediente
técnico, donde se expresan las obras de construcción de las cámaras de inspección, respetando

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
niveles, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 2.01 m2 y una valorización de S/. 2.23 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
04.01.05.02 Excavación manual de buzones en T.C. H≤ 1.50
Comprende los trabajos para excavar las áreas donde se construirán los buzones en la red
colectora. Estas excavaciones se desarrollaran teniendo en cuenta los niveles y la geometría de la
red, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra,
con un metrado alcanzado de 3.02 m3 y una valorización de S/. 56.17 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
04.01.05.09 Eliminación de material excedente con maquinaria distancia promedio 5 KM.
Comprende la eliminación fuera del área de trabajo, de todo el material excedente generado como
producto de las excavaciones de los buzones, que no se utilice en rellenos. Se excluye de esta
disposición, aquellos excedentes que la entidad requiera para su uso, dentro de los límites de la
obra, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra,
con un metrado alcanzado de 3.77 m3 y una valorización de S/. 38.27 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.
04.01.05.10 Encofrado y desencofrado para muros de buzónes
Para la construcción de los muro del buzón se usaron encofrados metálicos, que son fáciles de
instalar y desinstalar, y tienen mayor duración. El buzón tiene una geometría circular. , cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 3.77 m2 y una valorización de S/. 62.70 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado.
04.01.05.11 Encofrado y desencofrado metálico en techo de buzones.
El techo del buzón será de concreto armado con una tapa de inspección de hierro ductil. El
concreto fresco será sostenido mediante un encofrado de madera para el fondo y anillos metálicos
circulares en el costado y en el vano vacío, cuya partida específica ha sido ejecutada al 100% con
respecto a la ejecución física de la obra, con un metrado alcanzado de 1.01 m2 y una valorización de
S/. 3.39 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
04.01.05.12 Solado para buzones concreto mezcla 1:8 C.H. e= 0.10 m.
Para construir el solado de los buzones de la red colectora y el emisor, se empleara este tipo de
concreto, aplicando lo indicado en la especificación A4, cuya partida específica ha sido ejecutada
al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 2.01 m2 y una
valorización de S/. 43.22 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado.
04.01.05.13 Concreto en techo de buzones F’c=210 Kg/cm 2 .
Este tipo de concreto será empleado en el vaciado del techo de los buzones de las redes colectoras
y del emisor. El cemento a utilizar en todas las obras de concreto armado será el 1 ó 1P que
cumple la norma NTP 334.090 ó ASTM C595. , cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 0.35 m3 y una valorización
de S/. 114.19 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente
técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
04.01.05.14 Concreto en piso y muros de buzones F’c=175 Kg/cm 2 .
Este tipo de concreto será empleado en el vaciado del piso y los muros cilíndricos de los buzones
de las redes colectoras y del emisor. El cemento a utilizar en todas las obras de concreto armado
será el 1 ó 1P que cumple la norma NTP 334.090 ó ASTM C595. , cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 1.28
m3 y una valorización de S/. 390.55 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.
04.01.05.15 Concreto de anclaje y o dados mezcla 1:8 C.H.
En los dados de anclaje de la tubería al ingreso y salida de los buzones de la red colectora y el
emisor y donde indique el plano, se empleara este tipo de concreto para cubrir con el concreto la
tubería junto al buzón, tratando de que el empalme quede sin filtraciones que pueden generar
incrementos considerables de caudales en las tuberías o contaminación de la napa freática, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 0.18 m3 y una valorización de S/. 38.71 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.
04.01.05.16 Concreto en media cañas F’c=175 Kg/cm 2.
Este tipo de concreto fue empleado en el vaciado de las medias cañas del piso del buzón, que
encausaran el agua de las tuberías que ingresan, hacia la salida del empalme con la red colectora.
El cemento a utilizar en todas las obras de concreto será el 1 ó 1P que cumple la norma NTP
334.090 ó ASTM C595, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 0.17 m3 y una valorización de S/. 51.87
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.

04.01.05.17 Acero de refuerzo corrugado F’y= 4200 kg/cm² grado 60 de 1/2”

El trabajo corresponde a la colocación del refuerzo en la losa del techo del buzón como indican
los planos. La colocación del acero tendrá en cuenta la especificación descrita en A2, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 12.91 kg y una valorización de S/. 46.61 nuevos soles en la parte financiera, de acuerdo
a las especificaciones del expediente técnico aprobado.

04.01.05.18 Acero de refuerzo corrugado F’y= 4200 kg/cm² grado 60 de 3/8”

El acero especificado, se usara en los muros y el piso del buzón en ambas direcciones vertical y
horizontal y en el piso en ambos sentidos. Es necesario que para la colocación el contratista lo
disponga en el muro y el piso según lo especificado en el plano, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 5.87 kg
y una valorización de S/. 20.96 nuevos soles en la parte financiera, de acuerdo a las especificaciones
del expediente técnico aprobado.
04.01.05.20 Suministro e instalación de tapa de inspección de FD en buzones
Las tapas de buzón serán de fundición ductil, de hierro ductil el material se distingue por su alta
resistencia a los esfuerzos mecánicos y a los choques, resistencia a la corrosión, al desgaste por
fricción, capacidad de amortiguación de las vibraciones etc, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 1.00 u
y una valorización de S/. 608.63 nuevos soles en la parte financiera, de acuerdo a las
especificaciones del expediente técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
04.01.05.21 Prueba de calidad del concreto (Prueba a la compresión)
La sub partida comprende la prueba de asentamiento en el cono de Abrans, toma de muestras en la
obra en la briqueta, el cuidado durante el proceso de curado, el traslado al laboratorio para la
prueba de compresión simple, cuya partida específica ha sido ejecutada al 100% con respecto a la
ejecución física de la obra, con un metrado alcanzado de 1.00 u y una valorización de S/. 12.75
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado.
04.01.05.22 Emporado de superficies en muro interior de buzones
Comprende los trabajos de emporado de superficies en muro interior de buzones, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 376.24 m2. y una valorización de S/. 1,651.69 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

04.02. Emisor de aguas residuales domesticas 439.29 ml.

04.02.05 Cámara de inspección
04.02.05.20 Emporado de superficies en muro interior de buzones
Comprende los trabajos de emporado de superficies en muro interior de buzones, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 116.51 m2. y una valorización de S/. 511.48 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

04.03. Conexiones domiciliarias de desagüe a 312 viviendas y 6

instituciones públicas
04.03.01 Trabajos preliminares
04.03.01.01 Trazo nivelación y replanteo de zanjas
Para excavar, preparar la zanja y tender la tubería, es necesario desarrollar el replanteo para
indicar la línea de trazo de la conexión domiciliaria de desagüe, desde la red colectora hasta las
viviendas, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 3.50 m. y una valorización de S/. 1.68 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado.

04.03.02 Movimiento de tierras

04.03.02.01 Excavación de zanja para tubería hasta 1.50 m. manual.
La excavación en corte abierto será hecha a mano, a trazos, anchos y profundidades necesarias
para la construcción y colocación de la tubería de la conexión domiciliaria de desagüe, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 1.96 m3 y una valorización de S/. 36.46 nuevos soles en la parte financiera,
de acuerdo a las especificaciones del expediente técnico aprobado

04.03.02.02 Refine y nivelación de zanja en terreno natural para tubería de ø4‟ á ø10‟b=0.70

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
Por las imperfecciones que se dejan en la excavación bruta, es necesario, utilizando herramientas
apropiadas, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la
obra, con un metrado alcanzado de 3.50 m y una valorización de S/. 2.66 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado .
04.03.02.03 Suministro y colocación de cama de apoyo para tubería E= 0.10 metros.
La cama de apoyo se tendera inmediatamente después del refine y nivelación del fondo de la
zanja, y estará formado por material seleccionado compactado, transportado a las progresivas de
avance de la obra, cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución
física de la obra, con un metrado alcanzado de 3.50 m y una valorización de S/. 10.05 nuevos soles
en la parte financiera, de acuerdo a las especificaciones del expediente técnico aprobado
04.03.02.04 Relleno de zanja con compactación manual, material propio seleccionado, B= 0.70
E= 0.40, zarandeado y apisonado.
Para estabilizar el tendido de la tubería de la conexión domiciliaria de desagüe, después que el
tubo esté en su posición , se llenara la zanja a los costados y 40 centímetros encima de la tubería
con material propio seleccionado , cuya partida específica ha sido ejecutada al 100% con respecto a
la ejecución física de la obra, con un metrado alcanzado de 3.50 m y una valorización de S/. 31.05
nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado
04.03.02.05 Relleno compactado de zanja con material de excavación.
La sub partida se refiere al llenado de la zanja, a partir de los 40 centímetros por encima de la
clave del tubo, hasta la cota de terreno natural, cuya partida específica ha sido ejecutada al 100%
con respecto a la ejecución física de la obra, con un metrado alcanzado de 0.74 m3 y una
valorización de S/. 26.94 nuevos soles en la parte financiera, de acuerdo a las especificaciones del
expediente técnico aprobado
04.03.02.06 Eliminación de material excedente con maquinaria distancia promedio 5 KM.
Comprende la eliminación fuera del área de trabajo, de todo el material excedente generado como
producto de las excavaciones, que no se utilice en rellenos. Se excluye de esta disposición, cuya
partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un
metrado alcanzado de 0.31 m3. y una valorización de S/. 3.15 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado
04.03.02.07 Pruebas de compactación.
Las pruebas de compactación deben hacerse en los sitios y capas compactadas, para determinar la
densidad del suelo in situ, para ello se pueden utilizar tres métodos: el cono de arena, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 1.00 u y una valorización de S/. 43.04 nuevos soles en la parte financiera, de acuerdo a
las especificaciones del expediente técnico aprobado

04.03.03 Suministro e instalación de tubería

04.03.03.01 Suministro e instalación de tubería PVC para alcantarillado ø110 mm SN2 UF
S/NTP ISO 4435
En la conexión domiciliaria de desagüe, tenderán la tubería que trabajara por gravedad, con las
características que describe el cuadro, considerando además los alineamientos ubicación y
pendientes con respecto a la red colectora, cuya partida específica ha sido ejecutada al 100% con

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
respecto a la ejecución física de la obra, con un metrado alcanzado de 3.50 y una valorización de S/.
51.45 nuevos soles en la parte financiera, de acuerdo a las especificaciones del expediente técnico
aprobado
04.03.03.02 Suministro e instalación de accesorios de empalme - Cachimba 160 mm a 110 mm
Las conexiones domiciliarias de alcantarillado tendrán una pendiente uniforme mínima entre la
caja de registro y el empalme al colector de servicio, de 15%, los casos excepcionales a esta
pendiente no deben ser mayores del 3% por debajo del mínimo, cuya partida específica ha sido
ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado alcanzado de 1.00 u
y una valorización de S/. 33.75 nuevos soles en la parte financiera, de acuerdo a las especificaciones
del expediente técnico aprobado
04.03.03.08 Suministro e instalación de caja de registro de desagüe
La caja de registro será, de preferencia, prefabricada, de concreto f´c=175 kg/cm2, de 12’’ por
24’’ de dimensiones interiores, con acabado interior de superficie lisa o tarrajeada con mortero
1:3. , cuya partida específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra,
con un metrado alcanzado de 1.00 u y una valorización de S/. 236.53 nuevos soles en la parte
financiera, de acuerdo a las especificaciones del expediente técnico aprobado

05.14.05 Cámara de inspección

05.14.05.15 Emporado de superficies en muro interior de buzones
Comprende los trabajos de emporado de superficies en muro interior de buzones, cuya partida
específica ha sido ejecutada al 100% con respecto a la ejecución física de la obra, con un metrado
alcanzado de 27.28 m2. y una valorización de S/. 119.76 nuevos soles en la parte financiera, de
acuerdo a las especificaciones del expediente técnico aprobado.

OBRA: "INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO
POBLADO DE SUYO DE LA ZONA DE LAGO DEL DISTRITO DE ILAVE DE LA PROVINCIA DE EL COLLAO - PUNO"
