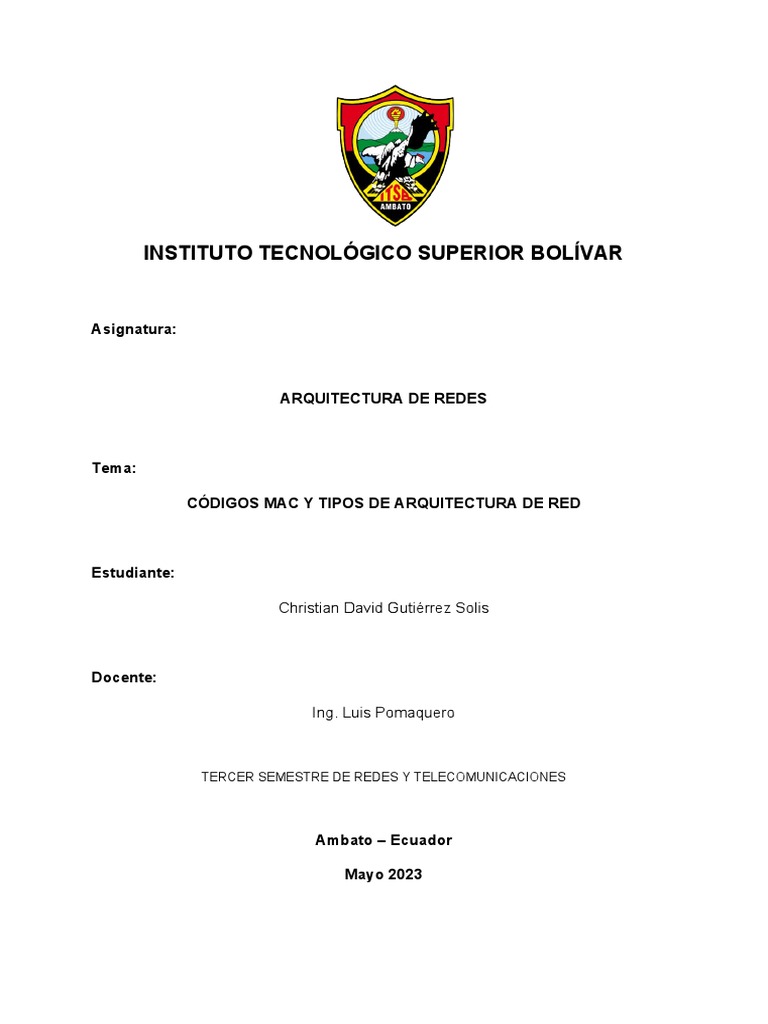

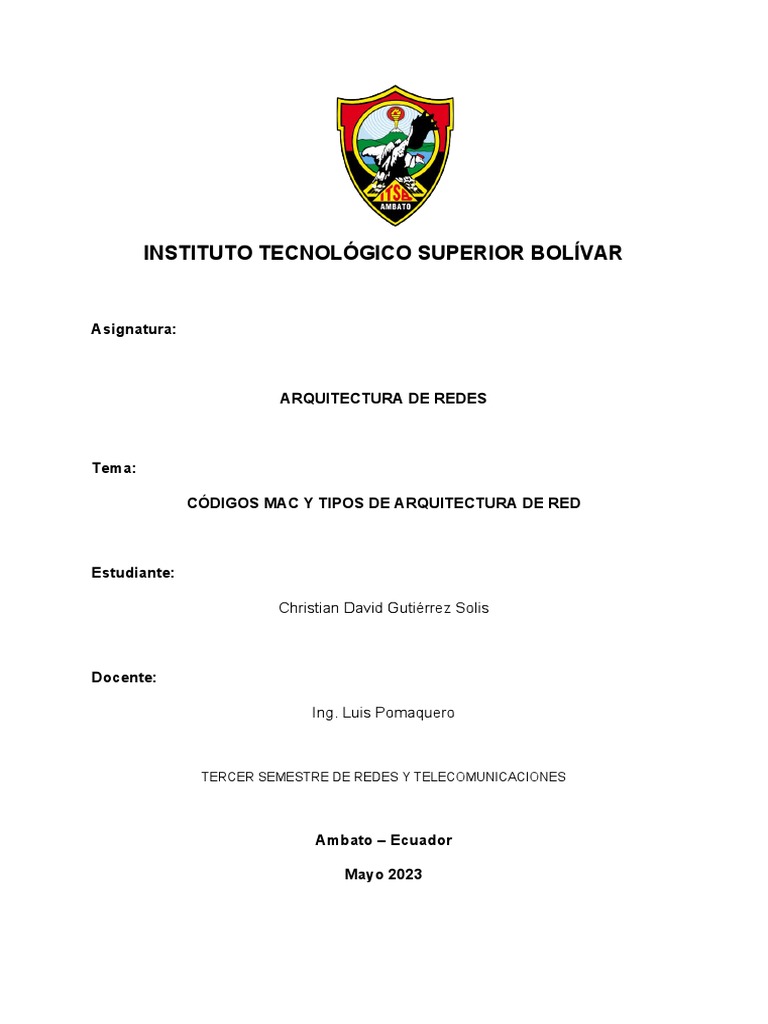

INSTITUTO TECNOLÓGICO SUPERIOR BOLÍVAR

Asignatura:

ARQUITECTURA DE REDES

Tema:

CÓDIGOS MAC Y TIPOS DE ARQUITECTURA DE RED

Estudiante:

Christian David Gutiérrez Solis

Docente:

Ing. Luis Pomaquero

TERCER SEMESTRE DE REDES Y TELECOMUNICACIONES

Ambato – Ecuador

Mayo 2023
CÓDIGO O DIRECCIÓN MAC

La dirección MAC (Media Access control) está conformada por 48 bits agrupados en 6
octetos donde tres identifican al fabricante y los otros tres corresponden al NIC (controlador
de interface de red) es una tarjera de circuito de ordenador que permite que un dispositivo
se conecte a una red.

Iphone

1. Si pensamos en un iPhone, en este caso hemos de acudir a los 'Ajustes' del teléfono, de
ahí entrar en 'General' y luego acceder al apartado 'Información'. Como parte de esta
información ampliada sobre nuestro teléfono tendremos la dirección MAC en la parte de
'Dirección WiFi'.

Computador

1. Haga clic en el botón "Inicio" en la esquina inferior izquierda de su equipo Dell.

Seleccione "Ejecutar" en el menú (en Vista, "Ejecutar" se encuentra bajo "Accesorios"
en el menú "Inicio").
2. Escribe las letras "cmd" en el cuadro de texto y haga clic en "Enter" en su teclado.
Esto abrirá la línea de comandos.
3. Escriba el comando "ipconfig / all". Esto mostrará todas las configuraciones de
protocolo de Internet para su equipo.
4. Encuentra las palabras "dirección física" y anote la dirección MAC correspondiente.
Esta será una combinación de 12 caracteres hexadecimales presentado en pares.
Teléfono celular Android

En el caso de teléfonos celulares la posición del menú puede variar de una capa a otra
debido a la marca o del sistema, pero en la gran mayoría de las ocasiones se encuentran en
los ajustes de Android, dentro de Información del teléfono. Allí encontrarás la dirección
MAC de Wi-Fi como un código hexadecimal de doce dígitos.

En ninguno de los casos anteriores la dirección Mac es igual lo que suele cambiar
únicamente es la representación de los ca

racteres separados por dos puntos, un punto o un guion.

TIPOS DE ESTRUCTURA DE RED

1. Ethernet
 Este modelo permite que los dispositivos de red de datos cableados se comuniquen
entre sí y, por lo tanto, forman una red e intercambian paquetes de datos. Una red
de área local (LAN) se crea mediante conexiones Ethernet.
Los elementos de una red Ethernet son: tarjeta de red, repetidores, concentradores,
puentes, los conmutadores, los nodos de red y el medio de interconexión. Los nodos
de red pueden clasificarse en dos grandes grupos: equipo terminal de datos (DTE) y
equipo de comunicación de datos (DCE).

2. Apple talk

Este modelo admite conexiones a otras redes AppleTalk a través de puentes y admite
conexiones a diferentes redes a través de puertas de enlace. Además, asegura la
transmisión de datos de misión crítica a través del empleo de seguridad de enlace
prioritario y de respaldo.
Appletalk es un conjunto de protocolos desarrollados por Apple Inc. para la
interconexión de redes locales. Fue incluido en un Macintosh Apple en 1984 y
actualmente está en desuso en los Macintosh en favor de las redes TCP/IP.
3. FDDI

Interfaz de datos distribuidos por fibra o FDDI por sus siglas en inglés, es una red de
área local (LAN) de fibra óptica. En estas redes, los dispositivos están conectados
físicamente a uno de los anillos de contador de rotación o a ambos.

4. ARCNET

Esta se
trata de
una red de
fácil

instalación, que permite diferentes configuraciones topológicas para adaptarse a las

estaciones de trabajo en los departamentos de su empresa.  Normalmente utiliza
cable coaxial, aunque puede utilizar par trenzado. Puede adoptar topología física en
estrella, bus o árbol, para ello utiliza concentradores activos o pasivos.
5. Anillo

En este tipo de arquitectura de red, cada estación tiene un receptor y un transmisor

que funciona como repetidor y pasa la señal de una estación a la siguiente. Una de
sus ventajas es que cada computadora es independiente, lo que facilita detectar
ordenadores que estén causando problemas en la red.
Si alguna de las computadoras presenta una falla en el comportamiento de la red,
esta puede seguir sin problemas, gracias al control de tráfico centralizado. Sin
embargo, en este modelo, es difícil diagnosticar y brindar mantenimiento
apropiado si se presentan problemas.

6. Estrella
 Finalmente, la red con arquitectura de estrella, la cual es la que se usa más
comúnmente, es una red donde las estaciones están conectadas directamente a un
punto central y todas las comunicaciones tienen que hacerse a través de él. Si el
cable se dañara o se desconectara una computadora, solo esa computadora quedaría
fuera de la red, evitando daños o conflictos con otras estaciones.
