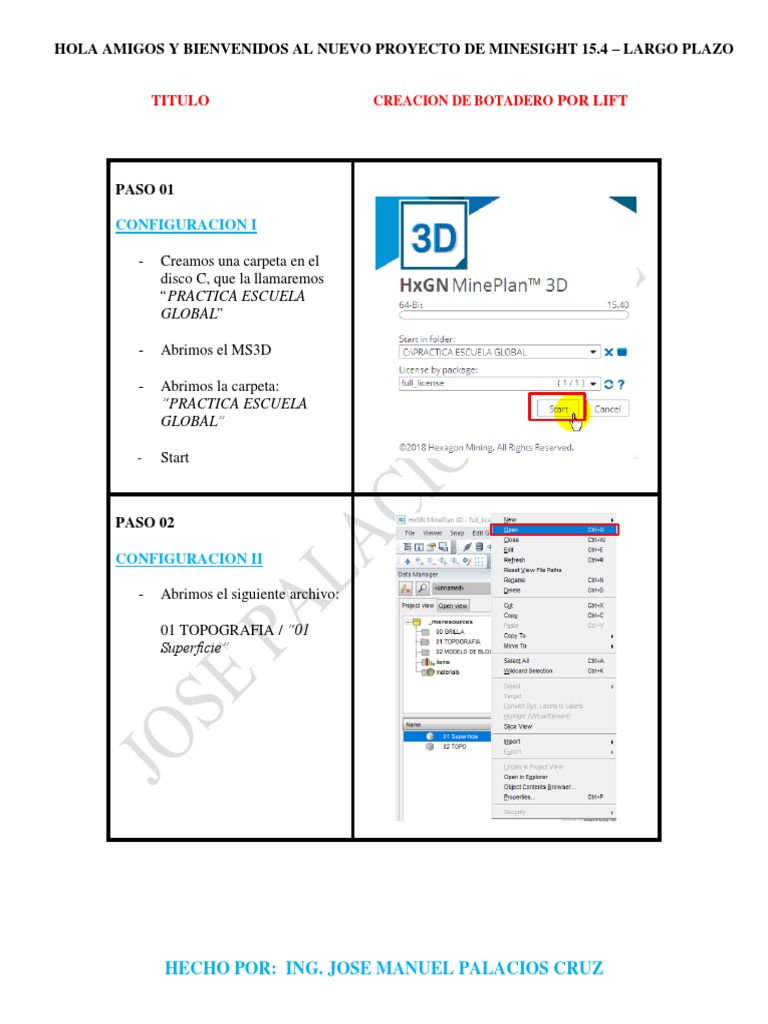

HOLA AMIGOS Y BIENVENIDOS AL NUEVO PROYECTO DE MINESIGHT 15.

4 – LARGO PLAZO

TITULO CREACION DE BOTADERO POR LIFT

PASO 01

CONFIGURACION I

- Creamos una carpeta en el

disco C, que la llamaremos
“PRACTICA ESCUELA
GLOBAL”

- Abrimos el MS3D

- Abrimos la carpeta:
“PRACTICA ESCUELA
GLOBAL”

- Start

PASO 02

CONFIGURACION II

- Abrimos el siguiente archivo:

01 TOPOGRAFIA / “01
Superficie”

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 03

CONFIGURACION III

- Creamos una nueva carpeta

- msresources / New / Folder /

Name: “03 BOTADERO JOSE”

- OK

PASO 04

CONFIGURACION IV

- Set a Grid Set to the Viewer…

PASO 05

CONFIGURACION V

- Seleccionamos la grilla
“PLANTA”

- OK

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 06

CONFIGURACION VI

- Nos ubicamos en el Plano 1425

- 2D

- Visualizamos

PASO 07

CONFIGURACION VII

- MineSight

- MSCompass

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 08

CONFIGURACION VIII

- Creamos un nuevo objeto

- 03 BOTADERO JOSE / New /

Geometry Object

Name: “3.1 BOTADERO

BASE”

- OK

PASO 09

CONFIGURACION IX

- Colocamos al siguiente objeto en

edicion

3.1 BOTADERO BASE / Edit

- Snap / Point Snap

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 10

CONFIGURACION X

- Creamos un nuevo Poligono

3.1 BOTADERO BASE /

Polyline / Create / Polygon

PASO 11

CONFIGURACION XI

- Creamos el Poligono de la manera más similar posible

- Save Selection

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 12

CONFIGURACION XII

- 3.1 BOTADERO BASE

- Properties

- Polylines

Color Green Yellow

Style

Weight

PASO 13

CONFIGURACION XIII

- Creamos un nuevo objeto

- 03 BOTADERO JOSE / New /

Geometry Object

Name: “3.2 BOTADERO CURVAS”

- OK

- Colocamos al siguiente objeto en

edicion

3.2 BOTADERO CURVAS / Edit

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 14

CONFIGURACION XIV

- 3.2 BOTADERO CURVAS = Edit

OP Eng Tools

Pit Expansion Tool

PASO 15

CONFIGURACION XV

Expansion

Base strings Copy

Expansion options Start level 1425
Activamos “Create mid-bench lines”

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 16

CONFIGURACION XVI

- Required

On or above Level 1425

Vertical Expansion Up
Horizontal Expansion Inward

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 17

CONFIGURACION XVII

- Expansion

- Copy / Add

- Seleccionamos con clic la figura

- Clic secundario en la parte blanca de la pantalla

- Apply (31 veces)

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 17

CONFIGURACION XVII

- Seleccionamos todos los objetos creados / Triangulate Pit

- Open Geometry File: “3.2 BOTADERO CURVAS”

- Open

PASO 18

CONFIGURACION XVIII

- Cerramos todo, sin guardar ningún

cambio

- Discard all history

- OK

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 19

CONFIGURACION XIX

- Creamos un nuevo objeto

- 03 BOTADERO JOSE / New /

Geometry Object

Name: “3.3 BOTADERO AREA”

- OK

- Colocamos al siguiente objeto en

edicion

3.3 BOTADERO AREA / Edit

PASO 20

CONFIGURACION XX

- 3D

- Nos colocamos en Vista en Planta

PASO 21

CONFIGURACION XXI

- Make New Multi-Object Selection

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 22

CONFIGURACION XXII

- Seleccionamos al objeto 3.2 BOTADERO CURVAS

PASO 23

CONFIGURACION XXIII

- Clic secundario en la parte blanca (las líneas del Poligono se volverán de color
rojo)

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 24

CONFIGURACION XXIV

- Surface

- Triangulate Surface

- With Selection in Plan

PASO 25

CONFIGURACION XXV

- Send Results to Open Edit Object

- Ok

PASO 26

CONFIGURACION XXVI

- Si

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 27

CONFIGURACION XXVII

- Apagamos siguientes los objetos:

3.1 BOTADERO BASE

3.2 BOTADERO CURVAS

- Clear all Virtual Elements (Para eliminar los puntos de color magenta)

PASO 28

CONFIGURACION XXVIII

- 3.3 BOTADERO AREA /

Properties

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 29

CONFIGURACION XXIX

- Properties

- Surfaces

Color: “Blue”

Show:
Desactivamos la casilla Lines
Activamos la casilla Faces

PASO 30

CONFIGURACION XXX

- Abrimos el siguiente objeto

“01 Superficie”

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 31

CONFIGURACION XXXI

- Creamos un nuevo objeto

- 03 BOTADERO JOSE / New /

Geometry Object

Name: “3.4 BOTADERO

SUPERFICIE”

- OK

PASO 32

CONFIGURACION XXXII

- Colocamos al siguiente objeto en

edicion

3.3 BOTADERO AREA / Edit

- Surface

- Intersect Surfaces Tool…

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 33

CONFIGURACION XXXIII

- Intersect Surfaces Tool

Intersection

Surface Selection
Después de la selección
Primary group Seleccionamos el objeto
con clic, clic secundario,
1.1 TOPOG
Secondary en la parte blanca
group

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 34

CONFIGURACION XXXIV

- Intersect Surfaces Tool

Intersection

Surface Selection

Primary group 0.1 Superficie

Después de la selección
Secondary Seleccionamos el objeto con clic, clic secundario,
group 3.3 BOTADERO AREA en la parte blanca

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 35

CONFIGURACION XXXV

- Intersect Surfaces Tool

Get Results “Solids”
Intersection
Operation “Fill Solid ”

- Apply

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 36

CONFIGURACION XXXVI

- Send Results to Open Edit

Object

- OK

PASO 37

CONFIGURACION XXXVII

- Open view

Apagamos los siguientes

Objetos

01 Superficie

3.3 BOTADERO AREA

PASO 38

CONFIGURACION XXXVIII

- 3.4 BOTADERO
SUPERFICIE

- Properties

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 39

CONFIGURACION XXXIX

- 3.4 BOTADERO SUPERFICIE

- Properties

- Surfaces

Color: “Red”

Show:

Desactivamos la casilla Lines

Activamos la casilla Faces

- Save Selection

PASO 40

CONFIGURACION XXXX

- Visualizamos

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 41

CONFIGURACION XXXXI

- Creamos una nueva carpeta

- 03 BOTADERO JOSE / New /

Folder / Name: “3.5
BOTADERO POR LIFT”

- OK

PASO 42

CONFIGURACION XXXXII

- 3.4 BOTADERO
SUPERFICIE = Edit

- Utilities

- Autoslicer

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 43

CONFIGURACION XXXXIII

- Main

Solid/Polygon 3.4 BOTADERO SUPERFICIE

Activamos la casilla Slice All
Desactivamos la casilla Save leftover solid when finished
Activamos la casilla Tarject different from the current edit object
Buscamos la carpeta “3.5 BOTADERO POR LIFT”
Desactivamos la casilla Create polygons from solids

- Antes - Despues

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 44

CONFIGURACION XXXXIV

- Target

Target “By Grid”

Grid Buscamos la grilla “PLANTA”

- Antes

- Despues

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 45

CONFIGURACION XXXXV

- Naming

Slice object name: $count

1425 Next value
$count value
15 increment

- Apply

- Antes - Despues

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 46

CONFIGURACION XXXXVI

- 3.4 BOTADRO SUPERFICIE

- Close

PASO 47

CONFIGURACION XXXXVII

- 3.5 BOTADERO POR LIFT

- Seleccionamos todos los objetos de

la carpeta “3.5 BOTADERO POR
LIFT”

- Properties

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 48

CONFIGURACION XXXXVIII

- Properties

- Surfaces

Desactivamos la casilla Lines

Activamos la casilla
Faces

PASO 49

CONFIGURACION XXXXIX

- Properties

- Global

- Select global color by range

- Elegimos “Neon” / OK

HECHO POR: ING. JOSE MANUEL PALACIOS CRUZ

PASO 50

CONFIGURACION XXXXX

- Visualizamos

SI HAS LLEGADO HASTA ACA, FELICIDADES

FIN
