Este documento presenta 8 problemas relacionados con ondas electromagnéticas. Cada problema contiene varias partes que solicitan calcular parámetros como la constante de fase, la longitud de onda, la velocidad de propagación, el campo eléctrico e intensidad de campo para diferentes escenarios como propagación en el espacio libre, medios dieléctricos y la presencia de ondas planas uniformes.
Este documento presenta 8 problemas relacionados con ondas electromagnéticas. Cada problema contiene varias partes que solicitan calcular parámetros como la constante de fase, la longitud de onda, la velocidad de propagación, el campo eléctrico e intensidad de campo para diferentes escenarios como propagación en el espacio libre, medios dieléctricos y la presencia de ondas planas uniformes.
Este documento presenta 8 problemas relacionados con ondas electromagnéticas. Cada problema contiene varias partes que solicitan calcular parámetros como la constante de fase, la longitud de onda, la velocidad de propagación, el campo eléctrico e intensidad de campo para diferentes escenarios como propagación en el espacio libre, medios dieléctricos y la presencia de ondas planas uniformes.

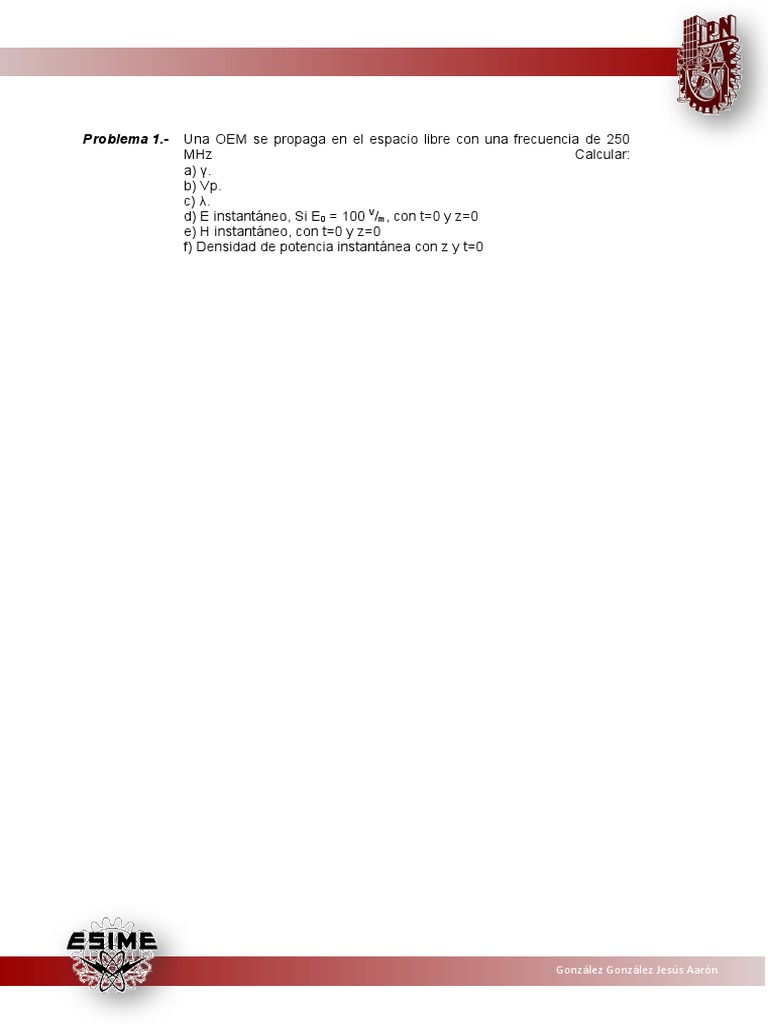

- Una OEM se propaga en el espacio libre con una frecuencia de 250
MHz Calcular: a) γ. b) Vp. c) λ. d) E instantáneo, Si E0 = 100 V/m, con t=0 y z=0 e) H instantáneo, con t=0 y z=0 f) Densidad de potencia instantánea con z y t=0
González González Jesús Aarón
González González Jesús Aarón Problema 2.- Determine γ a 500 KHz para un medio en el cual µ r=, εr=15 y σ=0 ¿A qué V viajara una OM en este medio? Calcule P(t) considerando que E0=50V/m con t y z=0
González González Jesús Aarón
Problema 3.- Una OEM viaja en el espacio libre E0=800 cos(108t – βy)az. Encontrar: a) Constante de fase. b) Longitud de onda. c) H en p(1,1.5,0.4) en t=8 ns.
González González Jesús Aarón
Problema 4.- Una Onda plana uniforme en el espacio libre está dada por: Es= (200 ∟30º ) e-j250z ax V/m. Determine: a) Constante de fase. b) Frecuencia angular. c) λ d) Impedancia. e) Hs f) Valor absoluto E(z=8mm / t=6ps)
González González Jesús Aarón
Problema 5.- Una onda plana uniforme de 150 MHz en el espacio libre está viajando en la dirección ax. La intensidad de campo eléctrico tiene un máximo de amplitud de 200ay + 400az V/m en p(10,30,-40) t=0. Determine: a) Frecuencia angular. b) Constante de fase. c) λ d) Vp e) Impedancia. f) E(x,y,z)
González González Jesús Aarón
Problema 6.- Una onda que se propaga en un dieléctrico no disipativo tiene los componentes E= 500 cos(107t – βz)ax V/m y H= 1.1 cos(107t – βz) ay. Si la onda está viajando con Vp= 0.5 C. Encuentra: a) Permeabilidad relativa. b) Permitividad relativa. c) Constante de fase. d) λ e) Impedancia.
González González Jesús Aarón
Problema 7.- Un dieléctrico disipativo está caracterizado por εr= 2.5, µr= 4 y σ= 10-13 S /m a 10 MHz. Sea Es= 20 e-γz az V/m. Encuentre: a) Constante de fase. b) Velocidad de propoagación. c) Longitud de onda. d) Impedancia intrínseca del medio. e) EL campo magnético como fasor (Hs) f) La magnitud del campo E en el punto (2,3,4;10ns)
González González Jesús Aarón
Problema 8.- A 50 Mhz un material dieléctrico disipativo se caracteriza por ε= 3.6ε0, µ= 2.1µ0 y σ= 0.08 S/m . Si Es= 6 e-γx az V/m. Calcule: a) Constante de propagación. b) Longitud de onda. c) Velocidad de propagación. d) Impedancia intrínseca del medio. e) EL campo magnético como fasor (Hs)
