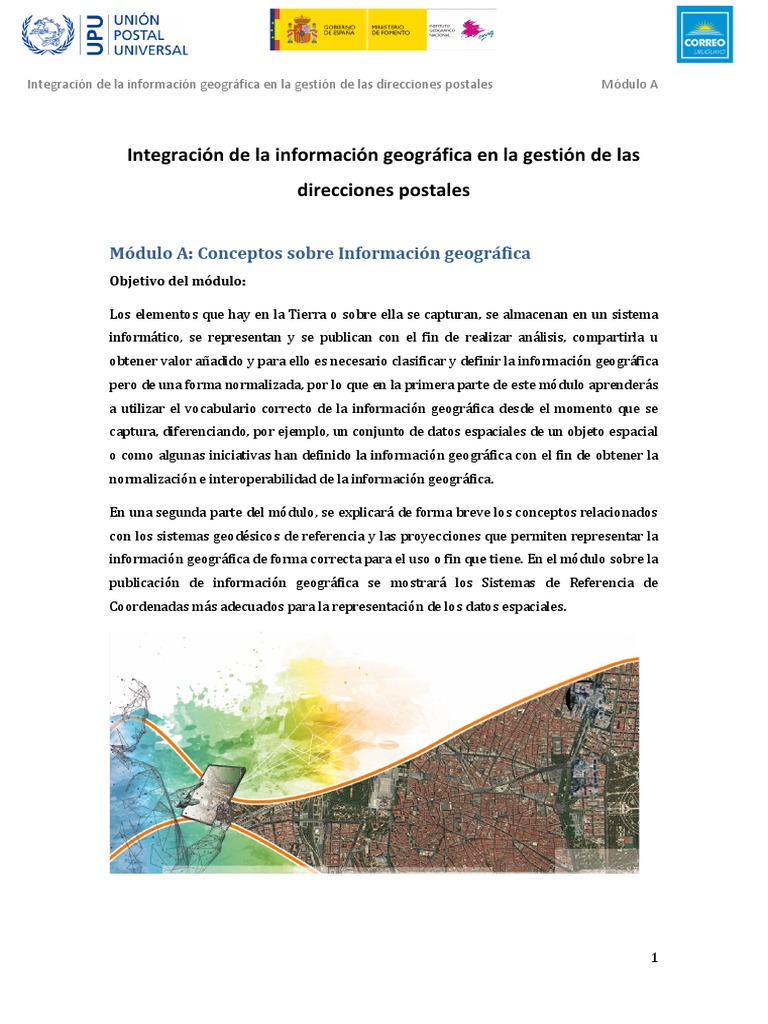

Módulo A

Integración de la información geográfica en la gestión de las direcciones postales Módulo A
Integración de la información geográfica en la gestión de las

direcciones postales
Módulo A: Conceptos sobre Información geográfica

Objetivo del módulo:
Los elementos que hay en la Tierra o sobre ella se capturan, se almacenan en un sistema
informático, se representan y se publican con el fin de realizar análisis, compartirla u
obtener valor añadido y para ello es necesario clasificar y definir la información geográfica
pero de una forma normalizada, por lo que en la primera parte de este módulo aprenderás
a utilizar el vocabulario correcto de la información geográfica desde el momento que se
captura, diferenciando, por ejemplo, un conjunto de datos espaciales de un objeto espacial
o como algunas iniciativas han definido la información geográfica con el fin de obtener la
normalización e interoperabilidad de la información geográfica.
En una segunda parte del módulo, se explicará de forma breve los conceptos relacionados
con los sistemas geodésicos de referencia y las proyecciones que permiten representar la
información geográfica de forma correcta para el uso o fin que tiene. En el módulo sobre la
publicación de información geográfica se mostrará los Sistemas de Referencia de
Coordenadas más adecuados para la representación de los datos espaciales.
1
Contenido
Módulo A: Conceptos sobre Información geográfica .............................................................3
Unidad 1: Términos y definiciones........................................................................................3
1.1 Datos espaciales y datos geográficos ............................................................................ 3
Introducción .......................................................................................................................... 3
Tipos y definiciones de los datos geográficos ....................................................................... 4
Aplicaciones y usos de los datos geográficos ........................................................................ 9
1.2 Conjuntos de datos y series ........................................................................................ 10
1.3 Objetos geográficos y el catálogo de objetos geográficos .......................................... 12
Introducción ........................................................................................................................ 12
Niveles de los objetos geográficos ...................................................................................... 14
Catálogo de Objetos Geográficos según la norma ISO 19110............................................. 16
1.4 Especificaciones de producto de datos (Norma ISO 19131) ............................................. 25
Introducción ........................................................................................................................ 25
Definiciones y objetivo ........................................................................................................ 25
Estructura general y contenido ........................................................................................... 27
Ejemplos de Especificaciones de Datos de la Directiva INSPIRE ......................................... 32
Anexo: Definición de termino en inglés «feature» ................................................................. 35
Unidad 2. Conceptos fundamentales de los Sistemas de Referencia por coordenadas .......... 36
2.1 Sistemas Geodésicos de Referencia .................................................................................. 36
Geoide y elipsoide de revolución ........................................................................................ 36
2.3 Sistemas de Referencia de coordenadas .......................................................................... 40
Sistemas de coordenadas y datum ..................................................................................... 40
2.2. Proyecciones Cartográficas .............................................................................................. 42
2.4 Coordenadas geográficas o geodésicas ............................................................................ 43
2.5 Representación de los datos espaciales. Códigos EPSG .................................................... 44
Referencias ....................................................................................................................... 47
2
Módulo A: Conceptos sobre Información geográfica
Unidad 1: Términos y definiciones
1.1 Datos espaciales y datos geográficos
Introducción
Un Dato Espacial es aquel dato que tiene asociada una referencia geográfica directa a
través de unas coordenadas o referencia geográfica indirecta como un código postal o
una dirección postal, de tal modo que se puede localizar exactamente dónde sucede dentro
de un mapa o en un visualizador para situarlo en un lugar de la Tierra. Los datos
espaciales aportan información sobre hechos vinculados con objetos que tienen una
extensión en el espacio, entendiendo por extensión el área que cubre un objeto y que se
caracteriza por un tamaño, una posición y una forma.
Georeferenciación
Georeferenciación
inversa
directa
Cordillera de los
X, Y
Andes
Y «datos espaciales» se considera como sinónimo del término «datos geográficos», que
según el «Glosario multilingüe de ISO/TC 211»1, se define como los datos que implícita o
explícitamente se refieren a una localización relativa a la Tierra.
La norma ISO 19101-1 define los Datos Geográficos como «datos que implícita o
explícitamente se refieren a una localización relativa a la Tierra».
Por tanto, ejemplos de datos espaciales o geográficos son:
1
https://www.ign.es/web/ign/portal/ide-glosario-panhispanico#D
3
- municipio de Cáceres,
- el río Orinoco,
- el código postal 28010,
- la dirección postal como la calle de las flores, 3,
- o algún objeto geográfico con coordenadas.
Los datos espaciales deben ser creados de manera que se facilite su disponibilidad, acceso,
interoperabilidad y aplicación para infinidad de propósitos y que para ello constituye en el
proceso productivo y en el uso de los datos, un prerrequisito, el estricto cumplimiento de
la aplicación de normas, como las normas ISO/TC 211, sin las cuales los datos espaciales
terminarían siendo subutilizados y las bases de datos de las que formen parte, elementos
aislados y de utilidad restringida.
Imagen 1: La georreferenciación sitúa un conjunto de datos en su

localización en la Tierra (BTN 25 del IGN)
Tipos y definiciones de los datos geográficos
Los datos geográficos se pueden clasificar en datos de referencia y temáticos:
Datos de Referencia:
Son aquellos datos georreferenciados fundamentales cuya finalidad es servir de base para
construir o referenciar cualquier otro conjunto de datos temáticos. Cumplen el mismo
papel que la cartografía básica y son de propósito general.
Los datos de referencia sirven como información básica, contienen información

geográfica necesaria para que cualquier usuario y aplicación pueda referenciar sus datos
y son de propósito general, descriptivos de la geografía de la zona que sirven para
referenciar, podemos decir que cumplen el mismo papel que la cartografía básica.
4
Proporcionan una localización precisa para la información, permite cruzar datos de

distintas fuentes y sirve para interpretar datos situándolos en un ámbito geográfico.
Generalmente provienen de fuentes de observación y captura directa del terreno, como la
fotogrametría, el levantamiento topográfico, o la observación geodésica, para crear una
cuadrícula geodésica, los mapas topográficos, los límites administrativos, etc.
Imagen 2: Representación de capas de referencia para formar el

producto final
Datos Temáticos:
Son los datos obtenidos a partir de información geográfica de referencia, que singularizan
o desarrollan algún aspecto concreto de la información contenida en aquella o incorporan
información adicional específica, por ejemplo, un mapa de información climatológica o
una capa de información edafológica, etc.
Imagen 3: Diferentes usos de suelos de una región
Desde el punto de vista de los productores de la información, los conjuntos de datos que
forman parte de una IDE son:
5
• Los generados por las autoridades públicas o en nombre de ellas, así como a los
utilizados por dichas autoridades en el ejercicio de sus funciones públicas.
• Sin embargo, bajo ciertas condiciones, forman parte también la información
espacial generada por personas físicas o jurídicas diferentes de las autoridades
públicas, siempre que tales personas así lo soliciten.
Ejemplos de clasificaciones de la información geográfica
Son muchas las clasificaciones de los datos geográficos no existiendo una única a nivel
mundial, pero en cada región, país u organización se pueden encontrar algunas
definiciones. Por ejemplo, la Comisión Europea dentro de la Infraestructura de Datos
Espaciales Europea2 establece que los conjuntos de datos espaciales que estén en
formato electrónico y obren en poder de una autoridad pública. El sector privado, la
universidad y cualquier actor pueden aportar sus datos si así lo desea.
La clasificación de la Comisión clasifica los datos en temas distribuidos en 3 anexos, con

diferentes plazos para su implementación o adaptación a las especificaciones que
establece. La clasificación es la siguiente:
Imagen 4: Clasificación de los temas INSPIRE por anexos
A nivel informativo mostramos las definiciones que Comisión Europea, por ejemplo, para
los conjuntos de datos espaciales del anexo I:
• Sistemas de coordenadas de referencia
Sistemas para referenciar de forma unívoca la información espacial en el
espacio como una serie de coordenadas (x,y,z) y/o latitud y longitud y
2
https://inspire-geoportal.ec.europa.eu/
6
altura, basándose en un punto de referencia geodésico horizontal y

vertical.
• Sistema de cuadrículas geográficas

Cuadrículas armonizadas multirresolución con un punto de origen común y
con ubicación y tamaños de cuadrícula normalizados.
• Nombres geográficos
Nombres de zonas, regiones, localidades, ciudades, periferias, poblaciones
o asentamientos, o cualquier rasgo geográfico o topográfico de interés
público o histórico.
• Unidades administrativas
Unidades administrativas en que se dividan las áreas en las que los
Estados miembros tienen y/o ejercen derechos jurisdiccionales, a efectos
de administración local, regional y nacional, separadas por límites
administrativos.
• Direcciones
Localización de las propiedades, basada en identificadores de direcciones,
por ejemplo, el nombre de la vía pública, el número de la finca, el código
postal.
• Parcelas catastrales
Áreas determinadas por registros catastrales o equivalentes.
• Redes de transporte
Redes de carreteras, ferrocarril, transporte aéreo y vías navegables, con
sus correspondientes infraestructuras. Se incluirán las conexiones entre
redes diferentes. Se incluirá también la red transeuropea de transporte,
según la definición de la Decisión no 1692/96/CE del Parlamento Europeo y
del Consejo, de 23 de julio de 1996, sobre las orientaciones comunitarias
para el desarrollo de la red transeuropea de transporte, y de las futuras
revisiones de dicha Decisión.
• Hidrografía
Elementos hidrográficos, incluidas las zonas marinas y todas las otras
masas de agua y elementos relacionados con ellas, así como las cuencas y
subcuencas hidrográficas. Cuando proceda, según lo definido en la
Directiva 2000/60/CE del Parlamento Europeo y del Consejo, de 23 de
octubre de 2000, por la que se establece un marco comunitario de actuación
en el ámbito de la política de aguas, y en forma de redes.
• Lugares protegidos
7
Zonas designadas o gestionadas dentro de un marco legislativo

internacional, comunitario o propio de los Estados miembros, para la
consecución de unos objetivos de conservación específicos.
A continuación, otro ejemplo, en este caso la «AGENDA IDEuy – Líneas de trabajo»3 de la

IDE de Uruguay clasifica la información geográfica en los diferentes temas, subtemas y
capas. Donde los «Temas»4 ordenan de forma general los elementos y fenómenos que
están expresados en el listado de capas y los «subtemas» son subconjuntos de objetos o
fenómenos que tienen características similares y que pueden agruparse dentro de un
tema.
Temas Subtemas
Límites Administrativos Limites nacionales, departamentales, municipales y jurisdiccionales

Urbano Centro de poblados, Amanzanado y Espacios
Libres, Ejes de calle, Equipamiento urbano, Inmuebles
Socioeconómico Catastro, Direcciones, Unidades Geoestadísticas, Ordenamiento
Territorial
Transporte e Transporte Terrestre, ferroviario, fluvial y aéreo
infraestructuras asociadas
Hidrografía Cuerpos de agua y delimitaciones
Red geodésica Red geodésica
Lugares Protegidos Lugares Protegidos
Hipsografía Líneas y puntos acotados, MDE
Topónimo Nombres geográficos
Imágenes Fotografías aéreas
Suelo Tipos de suelos, Productividad, cobertura y uso
Geología Geología y minería, Hidrogeológico
Servicios Servicios
Riesgos Amenazas, Vulnerabilidades
Metereológicos Tiempo, clima, infraestructura meteorológica
Energía, agua y Recursos energéticos, Infraestructura energética, Infraestructura agua
comunicaciones y saneamiento, Infraestructura de comunicaciones
3
https://www.gub.uy/infraestructura-datos-espaciales/
4
https://www.gub.uy/infraestructura-datos-espaciales/sites/infraestructura-datos-espaciales/files/2019-
04/Agenda_IDEuy_VFINAL.pdf
8
Ejemplo de los límites administrativo de Uruguay en la Ideuy.
Imagen 5: Visualizador de la ideuy5.
Aplicaciones y usos de los datos geográficos

A lo largo del curso veremos las opciones que existen en cuanto al tratamiento, análisis y
la publicación de los datos espaciales de forma normalizada y estandarizada. Y es en este
punto, donde los datos espaciales vuelven a clasificarse cuando los datos se pueden
utilizar, reutilizar y compartir libremente por cualquier persona con cualquier fin. Estos
tipos de datos se denominan «datos abiertos» y lo veremos en la fase de uso y
publicación de la información geográfica.
En este apartado, tan solo resumimos a grandes rasgos que el fin de la información
geográfica es poder reutilizarla que este accesible y para eso es necesario localizarla en la
web como en los catálogos geográficos o de datos abiertos, que se pueda visualizar,
consulta ro descargar a través de los servicios web y realizar análisis sobre ella.
5
https://visualizador.ide.uy/ideuy/core/load_public_project/ideuy/
9
Localización en la web a través de los Metadatos de

Datos geográficos los datos
Descarga o consulta de los objetos geográficos
Visualización de las capas
Análisis y gestión de los datos
Figura 1: Formas de reutilización de los datos geográficos 6.
1.2 Conjuntos de datos y series

La norma del Comité técnico ISO/TC 211 sobre los metadatos ISO 19115-1, define
• «Conjunto de datos»: Colección identificable de datos

• «Serie de conjunto de datos»: Colección de Conjunto de Datos que comparten
características comunes.
La clasificación de un dato espacial como «Conjunto de datos espaciales» o «Series de

conjuntos de datos espaciales» puede no ser simple en un primer momento. Una de las
consideraciones que se puede tener en cuenta a la hora de clasificarlo, es que el producto
clasificado como «Serie» contiene productos hijos como por ejemplo las fotografías de un
vuelo fotogramétrico, siendo la serie el vuelo y cada una de las fotografías aéreas son
«Conjunto de datos espaciales» y otra de las pistas es que la «Serie» y sus productos
derivados utilizan las mismas especificaciones de producto (véase punto 1.4 de este
módulo).
Para comprender la diferencia entre estos dos conceptos, vamos a exponer el siguiente
ejemplo con el Mapa Topográfico Nacional:
La serie «Mapa Topográfico Nacional»

a una determinada escala, por ejemplo
1:25.000, consta de hojas que cubren
el territorio de un país. Estas hojas se
pueden considera «hijas» de la serie,
ya que cada una de las hojas van a
tener todas ellas las mismas
6
https://visualizador.ide.uy/ideuy/core/load_public_project/ideuy/
10
características heredadas de la serie:
- El creador de las hojas

- El publicador de las hojas
- El linaje o historia del proceso de creación de cada una de las hojas
- El formato de publicación
- La calidad de las hojas
- etc.
Y los elementos que son característicos de cada una de las hojas son muy pocos y
que están relacionados con la posición, como el título o numeración de la hoja o el
ámbito geográficos. Para la elaboración de este producto, «Mapa Topográfico
Nacional», es necesario partir de una guía o manual que técnicamente se denomina
«especificaciones de producto» y que se basan en una lista de normas ISO y
estándares y sirven de base para establecer las características técnicas necesarias
para la creación de datos armonizados e interoperables.
Las especificaciones han de indicar los aspectos relevantes que deben evaluarse para
comprobar que se han alcanzado los niveles de calidad preestablecidos.
Por tanto, la Serie de un conjunto de datos espaciales comparten características

comunes, es decir, conjunto de datos que se basan en el mismo documento técnico
especificaciones de producto para elaborar ese producto, donde los conjuntos de datos
que de él depende solamente se diferencian en características que no infligen las
especificaciones de producto, como, por ejemplo, el título o la localización geográfica.
Los «Conjunto de datos espaciales»: una recopilación identificable de datos espaciales;
Y a continuación, más ejemplos:
Una Serie podría ser
• El Mapa Topográfico Nacional a escala 1:25.000 es una serie ya que se compone de

más de 4000 hojas y cada hoja está creada a partir de la misma especificación de
producto.
• Las direcciones postales de un país, donde las direcciones postales de cada región se
elaboran a partir de la misma especificación de producto.
Los conjuntos de datos podrían ser:
a) Una dirección postal de una ciudad

b) Una hoja de la serie del Mapa Topográfico Nacional a escala 1:25.000
c) La base de datos de hidrografía
d) Y puede ser algo más pequeño como un objeto geográfico como por ejemplo la
frontera entre Chile y Argentina
e) Una fotografía área o una ortofoto
11
1.3 Objetos geográficos y el catálogo de objetos geográficos
Introducción
Los Objetos Geográficos son elementos del mundo real asociados a una localización
relativa a la Tierra, sobre la cual se recogen, mantienen y se distribuyen los datos. Es decir,
los conjuntos de datos espaciales aglutinan objetos geográficos de las mismas
características y cada uno de los objetos geográficos contiene atributos específicos.
Imagen 6: Algunos objetos geográficos del universo del discurso
Por ejemplo, «Río» y «Embalse» son objetos geográficos del conjunto de datos
«Hidrografía» y «Autopista» y «Túnel» son objetos geográficos del conjunto de datos
«Redes de transporte». Pero para que cada organización no invente sus propios tipos de
objetos geográficos y pueda intercambiar estos objetos geográficos, es necesario
homogenizar y armonizar las definiciones de los tipos objetos geográficos, ya que
cuando la definición de los tipos de objetos geográficos es la misma y conocida permite
la difusión, compartir y utilizar los datos geográficos ya que proporcionan una mejor
compresión del contenido y del significado de los datos.
Por poner un ejemplo de caos que seria que cada organización utilice sus propios tipos de
objetos geográficos os mostramos en la siguiente imagen la representación de los mismos
objetos geográficos hidrográficos pero representados y catalogados de diferente manera y
donde es muy necesario un catálogo donde estén definidos los tipos a los que hace
referencia.
12
Imagen 7: Representación de la red hidrográfica de diferentes organizaciones regionales de España

con diferentes definiciones de los mismos fenómenos de la realidad.
En la imagen podemos observar diferentes nombres y representaciones para los

elementos de hidrografía. ¿Cuál es el nombre que tendríamos que usar para ese fenómeno
de la realidad que es una corriente natural de agua que fluye permanentemente y va a
desembocar en otra, en un lago o en el mar.? ¿Río, red hidrográfica, cursos de agua…?
Podemos ver que ante tanta incertidumbre lo ideal es tener un listado de los tipos de
objetos geográficos donde estén definidos y no haya duda de su significado y a poder ser
que también hay unas reglas para su representación visual.
El Río Amazonas o el Río Paraná son instancias del objeto geográfico del tipo “Curso de
agua” para un organismo A y para un organismo B son del tipo “Río principal”. ¿El tipo
“Curso de agua” es igual al tipo “Río principal”? Gracias a los catálogos donde se definen
los tipos de objetos geográficos podremos saber el significado de los tipos “Curso de Agua”
o “Río principal”.
Por tanto, es necesario que los proveedores y usuarios de datos geográficos tengan una
compresión común de los tipos de objetos geográficos del mundo real representados por
los datos, de esta forma los usuarios podrán juzgar si los datos proporcionados se ajustan
a su propósito.
13
Imagen 8: Representación de la red hidrográfica de España con las mismas definiciones de los mismos
fenómenos de la realidad.
Niveles de los objetos geográficos
Recordamos que los objetos geográficos son fenómenos del mundo real asociados con
una localización relativa a la Tierra cuyos datos se recolectan, mantienen y difunden.
Los objetos geográficos se dan en dos niveles: instancias y tipos.
A nivel de instancia, un objeto geográfico se representa como una entidad u objeto

geográfico discreto que se asocia con sus coordenadas geográficas y temporales en la
realidad, y puede representarse mediante un símbolo gráfico particular: el río Sena, la
ciudad de Barcelona, el pico del Aneto, autopista Los Andes…Cada uno de estos objetos
geográficos tiene atributos como el nombre o la geometría.
Imagen 9: Representación de la red de transporte por carretera, aéreo y por ferrocarril
14
Tipos de objetos geográficos: Las instancias individuales de objeto geográfico (un río
o carretera en la realidad) se agrupan en clases UML con características comunes, por
ejemplo, la carretera nacional, la carretera secundaria, el camino o la senda se pueden
agrupar en el mismo tipo de objeto geográfica «Vía», ya que la clase «Vía» contiene
todos los atributos que tienen todos los objetos anteriores (carretera nacional, la
carretera secundaria, el camino o la senda) como por ejemplo, un identificador, un
nombre y una geometría.
Además, los «tipos de objetos geográficos» están relacionaos entre sí, por ejemplo, las vías
se cruzan entre ellas y el «Cruce» entre vías puede ser otro «tipo de objetos geográfico»,
donde la «Vía» tendrá una geometría lineal «Cruce» tendrá geometría puntual). En la
siguiente imagen, se muestra un ejemplo donde «Vía» se denomina de forma genérica
“RoadLink” y «Cruce» se denomina “RoadNode” y además se muestras otros «tipos de
objetos geográficos» de la red de transporte por ferrocarril, donde “RailwayLink” es la vía
del tren y los cruces entre vías férreas como “RailwayNode”.
Imagen 10: Representación de los objetos geográficos de la red de transporte por carretera y por
ferrocarril
15
Con este pequeño ejemplo hemos podido ver que la información geográfica se percibe de
forma subjetiva y su contenido depende de las necesidades de las aplicaciones
particulares. Las necesidades de las aplicaciones particulares determinan la forma en que
se agrupan las instancias en tipos dentro de un modelo de clasificación particular.
Conclusión:
Para que los usuarios y productores utilicen el mismo vocabulario es necesario disponer
de una clasificación de los tipos de objeto geográfico en un catálogo de objetos
geográficos. Ya que los catálogos de objetos geográficos permiten la difusión, compartir y
utilizar los datos geográficos ya que proporcionan una mejor compresión del contenido y
del significado de los datos.
Catálogo de Objetos Geográficos según la norma ISO 19110

Ya hemos mencionado el uso de un catálogo de objetos geográficos, en este apartado
vamos a ver sus características y algún ejemplo.
Un catálogo de objetos geográficos muestra la abstracción de la realidad representada

en uno o más conjuntos de datos geográficos como una clasificación definida de objetos
geográficos. El nivel básico de clasificación es el tipo de objeto geográfico.
Los catálogos de objetos geográficos definen:

los tipos de objeto geográfico
sus operaciones
atributos
y asociaciones representadas en datos geográficos son
indispensables para convertir los datos en información
utilizable.
¿Cómo se deben definir los tipos de objetos geográficos de forma normalizada?
Los «Catálogos de Objetos Geográficos» definen los «tipos de objetos geográficos», sus
operaciones, atributos y las asociaciones representadas en los datos geográficos. Y para
construir un catálogo de objetos geográficos se debe seguir la norma ISO 191107 que
especifica una metodología para el desarrollo de los catálogos que contienen las
7
https://www.iso.org/standard/57303.html ISO 19110: IG-Metodología para la catalogación de objetos geográficos
16
definiciones de tipos de objetos geográficos, incluyendo atributos de objeto geográfico,

asociaciones de objetos geográficos y operaciones de objeto geográfico.
Especifica cómo se organiza una clasificación de tipos de objeto geográfico en un

catálogo de objetos y se presenta a los usuarios de un conjunto de datos geográficos. Se
aplica específicamente a la catalogación de tipos de objeto geográfico que están
representados en formatos digitales, pero sus principios pueden abarcar la catalogación
de otros formatos de datos geográficos.
En resumen, la norma ISO 19110:2016 define la metodología para catalogar los tipos de
objetos geográficos como por ejemplo masa de agua, curso de agua, cascada, presa,
rápido… y por tanto definir los tipos de objetos geográficos, sus operaciones, atributos y
las asociaciones representadas en los datos geográficos.
En Europa existe un catálogo oficial de los tipos de objetos geográficos8 que define 380
de tipos de objetos geográficos clasificados por temas. A continuación, y a modo de
ejemplo, listamos los «tipos de objetos geográficos» de tres temas definidos por la
Directiva INSPIRE9: direcciones, elevaciones e hidrografía
Tipos de Objetos Geográficos en los temas

Direcciones Elevaciones Hidrografía
Dirección Cobertura de malla de Cruce
Nombre de zona de direcciones elevaciones Presa o represa
Componente de la dirección Objeto vectorial de elevación Cuenca de captación
Nombre de unidad Elevación acotada Muro de contención
administrativa Curva de nivel Cascada
Descriptor postal Línea de ruptura Punto fluvial
8
https://inspire-regadmin.jrc.ec.europa.eu/dataspecification/CatalogueINSPIREObjects.action
9
https://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=OJ:L:2007:108:0001:0014:es:PDF
17
Nombre de vía Área vacía Vado

Área aislada Punto de interés hidrográfico
TIN de elevaciones Frontera tierra-agua
Esclusa
Objeto artificial
Rápidos
Cuenca hidrográfica
Costa
Construcción litoral
Compuerta
Aguas estancadas
Aguas superficiales
Curso de agua
Humedal
En el tema de «Direcciones» se han identificado 7 tipos de objetos geográficos, en el tema

«Elevaciones» hay 9 tipos de objetos geográficos y en el tema «Hidrografía» contiene 20
tipos de objetos geográficos.
En la siguiente imagen se puede visualizar gráficamente los tipos de objetos geográficos

que consta el tema de «Hidrografía».
Imagen 11: Tipos de objetos geográficos definidos en la Especificación de Datos de Hidrografía 10 de la

Directiva INSPIRE
10
https://inspire.ec.europa.eu/file/1729/download?token=LfNVPj1X
18
Y la siguiente tabla contiene las definiciones oficiales y normalidad de los tipos de objetos
geográficos del tema Hidrografía de la Directiva INSPIRE.
Cruce (Crossing) Objeto artificial que permite el paso del agua por encima o por debajo de un
obstáculo
Presa o represa Barrera permanente a través de un curso de agua, utilizada para almacenar agua o
(DamOrWeir) controlar su flujo
Cuenca de captación Zona que tiene un desagüe común para su escorrentía.

(DrainageBasin)
Muro de contención Elevación artificial de cierta longitud hecha de tierra u otro material.
(Embankment)
Cascada (Falls) Parte de un curso de agua que desciende verticalmente al caer desde una altura.
Punto fluvial (FluvialPoint) Punto de interés hidrográfico que afecta al flujo de un curso de agua.
Vado (Ford) Parte poco profunda de un curso de agua utilizada para atravesarlo.
Punto de interés Lugar natural en que aparece, desaparece o cambia de flujo el agua.
hidrográfico
(HydroPointOfInterest)
Frontera tierra-agua Línea en que una masa de tierra está en contacto con una masa de agua.
(LandWaterBoundary)
Esclusa (Lock) Recinto con un par o una serie de puertas utilizado para hacer subir o bajar a los
buques que pasan de un nivel de agua a otro.
Objeto artificial Objeto artificial situado dentro de una masa de agua y que tiene uno de los
(ManMadeObject) siguientes tipos de función: - retener agua; - regular la cantidad de agua; - alterar
el curso de las aguas; - permitir que los cursos de agua se crucen.
Rápidos (Rapids) Porciones de una corriente en las que el agua se acelera por descender
rápidamente, pero sin que haya discontinuidad suficiente en la pendiente del
lecho para formar una cascada.
Cuenca hidrográfica Territorio cuya escorrentía superficial fluye en su totalidad hacia el mar, a través
(RiverBasin) de una serie de corrientes, ríos y, posiblemente, lagos, en una sola
desembocadura, sea estuario o delta.
Costa (Shore) Estrecha faja de tierra en contacto inmediato con una masa de agua, incluyendo la
zona que se encuentra entre las líneas de pleamar y de bajamar.
Construcción litoral Estructura artificial unida a terrenos que bordean una masa de agua y cuya
(ShorelineConstruction) posición es fija.
Compuerta (Sluice) Conducción abierta e inclinada dotada de una puerta para regular el flujo del agua.
Aguas estancadas Masa de agua que está rodeada por completo de tierra.
(StandingWater)
Aguas superficiales Cualquier masa de aguas interiores navegable conocida.
(SurfaceWater)
Curso de agua Corriente de agua natural o artificial.
(Watercourse)
Humedal (Wetland) Zona poco drenada o inundada periódicamente cuyo suelo se encuentra saturado
de agua y admite vegetación.
19
Por tanto, para que los usuarios y productores utilicen el mismo vocabulario es
imprescindible disponer de una clasificación de los tipos de objeto geográfico en un
catálogo de objetos geográficos. De esta forma los objetos geográficos como el Río
Dajabón, el Río Yaque del Norte o el Río Guamira se clasifican con el tipo de objeto
geográfico «Curso de agua» definido como «Corriente de agua natural o artificial» que
contiene los mismos atributos, como, por ejemplo:
- Denominación «local» del tipo de aguas superficiales

- Geometría
- longitud y anchura del curso de agua
- Grado de persistencia de las aguas
- Número (o código) que expresa el grado de ramificación en un sistema de
corrientes.
- Localización vertical del curso de agua con respecto a tierra
- ….
O, por ejemplo, el tipo de objeto geográfico «Esclusa» del tema «Hidrografía» se define
como «Recinto con un par o una serie de puertas utilizado para hacer subir o bajar a los
buques que pasan de un nivel de agua a otro.» y contiene los atributos: identificador,
geometría, estado de construcción, resolución, fecha en la que se insertó en la base de
datos…
Cada uno de estos tipos de objetos geográficos contiene sus atributos y otras
características como las asociaciones con otros tipos de objetos geográficos. Los tipos de
objetos geográficos están definidos en el Reglamento (UE) Nº 1089/2010 en lo que se
refiere a la interoperabilidad de los conjuntos y los servicios de datos espaciales11.
Cualquier conjunto de datos geográficos es una abstracción muy simplificada y reducida

de un mundo complejo y diverso. Un catálogo de tipos de objetos geográficos nunca puede
recrear la riqueza de la realidad geográfica. Sin embargo, tal catálogo debería presentar la
abstracción particular representada en un conjunto de datos, de manera clara, y en una
forma fácilmente comprensible y accesible para los usuarios de los datos.
11
Reglamento (UE) Nº 1089/2010 en lo que se refiere a la interoperabilidad de los conjuntos y los servicios de datos
espaciales
20
Un catálogo de objetos geográficos debe estar disponible en forma electrónica para

cualquier conjunto de datos geográficos que contenga objetos geográficos. A continuación,
mostramos el catálogo INSPIRE de Objetos Geográficos12:
Imagen 12: Catálogo de los tipos de objetos geográficos de la Comisión Europea
Estos Tipos de Objetos Geográficos son clases de entes del mundo real con propiedades
comunes y están definidos en el capítulo 5 de cada una de las Especificaciones de Datos.
Ejemplo de la definición del tipo de objeto geográfico «Límite Administrativo» con el
nombre AdministrativeBoundary.
12 http://inspire-regadmin.jrc.ec.europa.eu/dataspecification/CatalogueINSPIREObjects.action
21
a) Requisitos para definir un Catálogo de Tipos de Objetos Geográficos

Cuando se construye un catálogo de tipos de objetos geográficos la norma internacional
ISO 19110 especifica un número de opciones que no se requieren para todos los catálogos:
1) Catálogo de tipos de objetos geográficos con los atributos de los tipos de objetos
geográficos
2) Catálogo de tipos de objetos geográficos con los atributos y asociaciones de los
tipos de objetos geográficos
3) Catálogo de tipos de objetos geográficos con los atributos, asociaciones y
operaciones de los tipos de objetos geográficos
4) Catálogo de tipos de objetos geográficos con los atributos, asociaciones y
operaciones de los tipos de objetos geográficos y que estén vinculados a varios
tipos de objetos geográficos.
5) Catálogo del punto 4) e incluir relaciones de herencia en el catálogo.
Además, un catálogo contiene una serie de atributos para poder diferenciar los catálogos
entre sí. Estos atributos son:
- Nombre del catálogo de objetos geográficos

- Objeto que indica el dominio de los tipos de objetos geográficos definidos en el
catálogo
- Campo de aplicación o descripción de los tipos de usos del catálogo (opcional)
- Número de versión del catálogo
- Fecha de la versión
- Datos del productor (nombre, dirección postal y electrónica, país...)
En la siguiente imagen se puede consultar un catálogo del diccionario de objetos

geográficos del Registro INSPIRE13, titulado «INSPIRE feature concept dictionary»14, que
contiene las definiciones normalizadas de los tipos de objetos geográficos:
13
https://inspire.ec.europa.eu/featureconcept
14
http://inspire.ec.europa.eu/featureconcept
22
Imagen 13: Catálogo de los tipos de objetos geográficos de la Comisión Europea en el Registro INSPIRE
b) Requisitos para definir los «Tipos de Objetos Geográficos»
Por último, todos los tipos de objetos geográficos definidos en un catálogo tienen que estar
definidos para ser identificados con una serie de atributos, asociaciones, roles de
asociación y operaciones de objeto geográfico. Siguiendo con el ejemplo de «Curso de agua
(watercourse)»15 vamos a ver cómo define la Directiva INSPIRE el tipo de objeto geográfico
«Watercourse»:
Imagen 14: Descripción de tipo de objeto geográfico «Watercourse»
15
https://inspire-regadmin.jrc.ec.europa.eu/dataspecification/ScopeObjectDetail.action?objectDetailId=10325
23
• Requisitos para los tipos de objetos geográficos: [Código ID],[alias], nombre,

definición
• Nombre único del tipo del objeto geográfico, por ejemplo
«Watercourse»
• Identificador:
http://inspire.ec.europa.eu/featureconcept/Watercourse
• Definición: A natural or man-made flowing watercourse or stream.
• Atributos de objetos geográficos: [Código ID], nombre, definición, tipo de datos,
multiplicidad….
• Nombre de los atributos, por ejemplo «lenght»
• Definición: Length of the watercourse.
• Multiplicidad: 1
• Tipo de datos: Del tipo “Measure”.
• Asociaciones de objetos geográficos: [Código ID], nombre, definición, nombres de los
objetos geográficos y sus roles
• El tipo de objeto geográfico «Watercourse» está asociado con los tipos
«Shore»y «SurfaceWater».
• Operaciones de objetos geográficos: Nombre, definición, objetos geográficos y
atributos implicados. Para este ejemplo, no existen operaciones.
• Roles: Nombre, definición, objeto geográfico y asociación relacionados. Para este
ejemplo, no existen roles.
24
1.4 Especificaciones de producto de datos (Norma ISO 19131)
Introducción
La norma ISO 1913116 describe los requisitos para las especificaciones de productos de
datos geográficos, basados en los conceptos de otras normas internacionales de la familia
ISO 19100.
Describe el contenido y la estructura de unas especificaciones de producto de datos.

También ayuda en la creación de otras especificaciones de producto de datos, a fin de que
puedan entenderse con facilidad y se adecúen al fin que se pretende.
Definiciones y objetivo
Unas especificaciones de producto de datos son una descripción detallada de un

conjunto de datos geográficos o de una serie de conjuntos de datos junto con la
información adicional que permita su producción, conocimiento y uso por otra entidad u
organización para crearla, proveerla y usarla. Ejemplos:
Especificaciones de producto del Mapa Topográfico 1:25.000
Especificaciones de datos de la Hidrografía de Perú
Especificaciones de producto de la carta geológica 1:1M de Uruguay
Aunque la norma no indica nada sobre otros aspectos de la especificación, en el caso de

productos con gran difusión o con continuidad temporal parece necesario que las propias
reglas de producción y actualización, así como la distribución del producto, sean tenidas
como parte integrante de la especificación del producto.
Producto de datos es un conjunto de datos geográficos o serie de conjunto de datos

geográficos conforme a unas especificaciones de producto de datos. Un producto de datos
es una abstracción de todas las unidades que se producen, es un concepto abstracto, no
tangible. Un producto se puede asemejar a una clase UML
16
https://www.iso.org/standard/36760.html
25
- El Mapa Topográfico 1:50.000 y no las unidades u hojas que componen el Mapa

Topográfico 1:25.000
- Un modelo de automóvil y no los coches con matrícula que pertenecen a ese
modelo
Un Conjunto de datos es una unidad de producción, una realidad tangible. Un Conjunto
de datos es similar a una instancia o a un coche real.
- Una hoja del Mapa Topográfico 1:25.000

- La BD de Hidrografía
- El coche azul de matrícula XXXXX
Las especificaciones de producto de datos es una descripción técnica precisa del

producto de datos en términos de los requisitos que cumplirá o puede cumplir. Forman la
base para producir o adquirir datos y también pueden ayudar a los posibles usuarios a
evaluar el producto de datos para determinar su idoneidad para utilizarlo.
La existencia de una especificación de producto de datos surgió como un requisito

fundamental para disponer de la posibilidad de una evaluación objetiva de la calidad de
datos, y su importancia proviene de la necesidad de traducir los objetivos de utilización de
la IG en indicaciones técnicas adecuadas para dirigir el proceso de producción. Por tanto,
se trata de una norma que debería ser directamente adoptada dentro de los SGC como
elemento de estandarización de las especificaciones de los productos.
Uno de los principales problemas que pueden existir con esta norma es su fuerte relación
con la norma ISO 19115 relativa a los metadatos, ya que los metadatos son una
descripción del producto. Sin embargo, los metadatos describen un producto existente y
no uno en proceso de ejecución. Por ello, aunque puedan tener algunos aspectos comunes,
el diseño realizado en ISO 19115 no es adecuado para las especificaciones de producción.
La especificación de un producto es un instrumento que modela el Mundo Real,

interpretado según un Universo de Discurso para obtener un CDG. El Universo de Discurso
está compuesto por las ontologías que asociamos a un determinado tipo de objetos
geográficos o conjunto de objetos. Entendiendo una ontología como la definición de los
contenidos de la realidad conceptualizada.
La información de las especificaciones de producto de datos puede usarse para crear el

fichero de metadatos, pero las especificaciones de producto no son los metadatos del
producto, ya que ambos contenidos son diferentes:
26
• Los metadatos proporcionan información sobre un conjunto de datos físicos

particulares;
• las especificaciones de producto de datos sólo definen cómo debería ser el
conjunto de datos.
La información contenida en unas especificaciones de producto de datos es diferente a la
contenida en los metadatos.
Especificaciones Metadatos
- No varían con la unidad (hoja), ni con la - Sí varían con la unidad (hoja) y con la
versión. versión
- Describe cómo debería ser el producto. - Describe cómo es el conjunto de datos
- Deben contener toda la información para - Puede ser una serie, una unidad, un tema,
generar el producto. un objeto geográfico o un grupo de objetos
geográficos, una BD, un mapa en papel…
- Producto: resultado genérico de un proceso
de producción definido por unas - Se escriben después, con el producto o el
especificaciones. dato ya creado
- Se escriben antes, ya que sirven para crear - Documentación de los datos
el producto o el dato.
- Diseño del producto
Clase Instancia
Unas especificaciones de producto de datos pueden crearse y usarse en diferentes

ocasiones, por diversas partes y por razones diferentes.
No es necesario que unas especificaciones de producto de datos describan el proceso de

producción, sino únicamente el producto de datos resultante. Sin embargo, puede incluir
aspectos de producción y mantenimiento si se considera necesario para describir el
producto de datos.
Estructura general y contenido
Unas especificaciones de producto de datos definen los requisitos de un producto de datos.

Constituye la base para la producción o la adquisición de los datos y por tanto deben
contener secciones que cubran los siguientes aspectos de producto:
27
Según lo anterior, la norma ISO 1913117 define estos apartados:
• Descripción general del producto. Descripción sintética que permita una

compresión rápida de las principales características de un producto por parte de
una persona. Esa descripción informal del producto podrá contener información
sobre los siguientes aspectos:
o Descripción del contenido del producto.
o Extensión, tanto espacial como temporal.
o Propósito de utilización que ha de guiar la producción.
o Fuentes y procesos de producción.
• Ámbitos de especificación. La especificación de un producto no tiene porqué
aplicarse a toda la extensión de este, por lo que se deben indicar los ámbitos a los
que se aplica cada parte de la especificación.
• Identificación del producto. Debe contener:
o Título. El título del producto.
o Resumen. Una breve descripción narrativa del contenido del producto.
o Tópico. Tema principal del producto.
o Descripción geográfica. Extensión geográfica del área cubierta por el
producto.
• Contenido y estructura de los datos. Es la componente de la especificación que
típicamente tendrá un mayor tamaño y debe seguir ISO 19109 o ISO 19123 (para
datos de malla). La información relativa al contenido estructura se define por un
“esquema de aplicación” y por “un catálogo de características”.
• Sistema de referencia. La definición de los sistemas de referencia se realiza a
través de identificadores que apuntan a catálogos de sistemas de referencia donde
se realiza la descripción de un modo completo (siguiendo ISO 19111 ó 19112 y/o
19108).
• Calidad de los datos. La descripción de la calidad de los datos deberá realizarse
de acuerdo con las normas relativas a la calidad de datos. Cabe destacar que en un
mismo producto se pueden tener diferentes métodos de validación para cada
ámbito, por lo que los resultados de cada elemento de calidad y niveles de
conformidad pueden ser diferentes para cada extensión/conjunto de atributos del
producto.
17
https://www.iso.org/standard/36760.html
28
• Distribución del producto. Indica el soporte y formato de distribución. Es posible

la referencia a distintos soportes y formatos, mediante la identificación de los
diferentes ámbitos que les corresponden.
• Metadatos. Descripción detallada de los metadatos que forman parte del producto
final.
• Adquisición de los datos. ISO 19137 no contempla la descripción del proceso de
adquisición de la información, si bien reconoce que el proceso y la calidad final
están fuertemente relacionados. Por ello, cuando sea procedente, es muy
recomendable que se describan en este apartado las fuentes y procesos de
adquisición.
• Mantenimiento. Se deben incluir referencias a los sus procesos y frecuencia de
actualización de los datos.
• Representación gráfica.
• Información adicional.
Unas especificaciones de producto de datos definen los requisitos de un producto de datos.

Constituye la base para la producción o la adquisición de los datos y por tanto deben
contener secciones que cubran los siguientes aspectos de producto:
✓ Introducción al producto
✓ Campo de aplicación de las especificaciones
✓ Identificación del producto
✓ Estructura y contenido
✓ Sistemas de Referencia
✓ Calidad de datos
✓ Distribución
✓ Metadatos
✓ Captura de datos (opcional)
✓ Mantenimiento (opcional)
✓ Representación (opcional)
✓ Información adicional (opcional)
Introducción al producto
Debe incluir las siguientes partes:
- Información sobre la creación: Título, fecha de referencia, idioma, y la categoría
29
- Términos y definiciones
- Abreviaturas
- El nombre y cualquier acrónimo del producto de datos
- Descripción informal que debe contener
o Contenido de los conjuntos de datos
o Extensión
o Propósito específico
o Fuente de los datos
o Mantenimiento
Campo de aplicación de las especificaciones
Es necesario incluir una descripción del campo de aplicación como:
- Extensión espacial o temporal

- Tipo de objeto geográfico
- Tipo de propiedad
- Valor de la propiedad
- Representación espacial jerárquica del producto
Identificación del producto
- Título
- Resumen
- Categoría del tema
- Descripción geográfica
Y los siguientes elementos opcionales si se consideran necesarios
- título alternativo
- propósito
- tipo de representación espacial
- resolución espacial
- Información complementaria
Estructura y Contenido de los datos
Datos basados en objetos geográficos:
Productos vectoriales
- La información contenida en un producto de datos basado en «tipos de objetos

geográficos» se describe a través de:
o Un esquema de aplicación: Descripción formal de la estructura y contenido
de los datos de un producto de datos. Es un modelo conceptual que se describe
utilizando un lenguaje de esquemas conceptuales como UML debe elaborarse
conforme a la ISO 19109 (se verá en detalle la unidad 1 del módulo C)
o Catálogo de objetos geográficos: repositorio que proporciona la semántica
de los tipos de los «tipos objetos geográficos». Conforme a la norma ISO
19110.
Productos ráster o datos basados en coberturas e imágenes:
- Descripción técnica, tipo de cobertura, información adicional (ISO 19123)

Sistemas de Referencia
Se debe incluir información sobre:

- Sistema de Referencia Espacial: Basado en un sistema de referencia por coordenadas
(ISO 19111) o bien un Sistema de referencia basado en identificadores (ISO 19112)
- Sistema Referencia Temporal (ISO 19108)
30
Calidad de datos
De deben identificar los requisitos de calidad de los datos para el producto de datos
conforme a la Norma ISO 19157, como por ejemplo ámbito de aplicación, umbral exigido y
el procedimiento de evaluación
- Exactitud posicional, temática, temporal, Consistencia lógica, Compleción (omisión y
comisión), Linaje, Propósito y Uso
Los niveles de conformidad de calidad se pueden aplicar a diferentes métodos de

evaluación a diferentes partes del conjunto de datos, para el mismo elemento de calidad de
los datos pueden obtenerse diferentes resultados con diferentes intervalos de confianza
aplicando diferentes medidas de evaluación de la calidad y los niveles de conformidad de
calidad pueden ser diferentes para objetos diferentes del conjunto de datos.
Metadatos
Deben incluirse los elementos de metadatos de la Norma de Metadatos ISO 19115-1

El formato y la codificación de los metadatos deben declarase en las especificaciones de
producto. (se verá en detalle en el módulo H)
Captura de datos
Es una sección opcional y las especificaciones pueden describir la captura y tratamiento de

los datos, para que puedan ser producidos
Mantenimiento
Es una sección opcional y proporcional información sobre cómo se mantienen los datos.
Deben incluir la frecuencia de mantenimiento y actualización
Representación
Es una sección opcional y proporcionan información de cómo se representa la información

en una salida gráfica.
Cuando se incluya esta sección se describe un conjunto de reglas de representación
(colores, grosores, símbolos puntuales, lineales y superficiales, tipos de letra…)
Distribución
Debe incluir información sobre formatos de distribución y los soportes disponibles

- De los formatos: nombre, versión, idioma, descripción, referencia
- De los soportes: Descripción de las unidades de distribución, nombre del soporte,
tamaño de unidad, información complementaria
Información adicional
Es una sección opcional y puede incluir cualquier otro aspecto del producto de datos no
contemplado en esta Norma Internacional, como por ejemplo información de restricciones
del acceso y uso del producto de datos.
31
Ejemplos de Especificaciones de Datos de la Directiva INSPIRE

La Directiva INSPIRE ha definido unas Especificaciones de Datos para cada tema INSPIRE,
y cada una de ellas contiene los capítulos definidos por la Norma ISO 19131.
Estos documentos están accesibles desde en el geoportal de la IDEE18
Imagen 15: Conjuntos de datos de la Directiva INSPIRE documentados mediante la ISO 19131
Desde la plataforma de la IDEE se puede acceder a las traducciones al español de algunas

de las especificaciones de datos en las que se ha aplicado los casos prácticos de los
productos de las organizaciones de España. Por ejemplo, la Especificación de Datos del
Hidrografía del IGN de España para el producto «Información Geográfica de Referencia-
Hidrografía».
18
http://www.idee.es/web/guest/datos
32
A continuación, se muestra el índice del documento que sigue la norma internacional ISO
19131.
Imagen 16: Índice de ejemplo de un producto descrito por la norma ISO 19131
33
Esta guiada
Práctica unidad 1 se resume en los siguientes puntos:
• Para el intercambio de los datos geográficos entre organizaciones es necesario

definir y catalogar los objetos geográficos de la misma forma.
• Las definiciones oficiales y normalizadas de los objetos geográficos deben estar
públicas y de manera digital en un Catálogo de objetos geográficos.
• Las especificaciones de producto de datos son necesarias para poder producir,
suministrar y utilizar un producto.
• En las Especificaciones de producto es donde se definen la definición del
producto, de los tipos de objetos geográficos que se componen, los diagramas de
clase UML que modelan la información geográfica, la calidad, el sistema de
referencia, los metadatos, las formas de publicación, os formatos de publicación, etc.
34
Anexo: Definición de termino en inglés «feature»

Nota aclaratoria sobre traducción del término «feature».
En la familia de normas ISO 19100 sobre información geográfica es habitual leer el

término feature, como por ejemplo en el título de la norma ISO 19110 Methodology for
feature cataloguing. ¿Cuál es la mejor traducción del término Feature?
El término feature puede traducirse con muchas acepciones como, por ejemplo,
característica, elemento, entidad, fenómeno, objeto….
La Norma Internacional ISO 19101 Geographic information — Reference model —Part 1:

Fundamentals, lo define de la siguiente manera.
Feature:
• abstraction of real world phenomena

• NOTE A feature may occur as a type or an instance. Feature type or feature instance
will be used when only one is meant
En noviembre de 2012, el Grupo de «Armonización de la Terminología y las normas ISO
19100» de la Red R3IGeo, con la colaboración y apoyo del IPGH, consensuó una versión
panhispánica del Glosario de términos ISO/TC211, disponible en
http://www.isotc211.org, elaborada y aceptada por once países hispanohablantes. En ese
grupo se llegó al consenso de traducir feature como «objeto geográfico» porque se
estaba ya usando y estaba asentada en varios países, no había ningún conflicto de
significado en otras normas, se entendía inmediatamente y hacía muy inteligible los textos
traducidos del inglés.
http://blog-idee.blogspot.com.es/2013/12/del-fenomeno-al-objeto-geografico.html
35
Unidad 2. Conceptos fundamentales de los Sistemas de Referencia por

coordenadas
2.1 Sistemas Geodésicos de Referencia

Como ya hemos comentado los datos geográficos son datos que tienen una ubicación en la
Tierra. La posición o georreferenciación de un dato geográfico en la Tierra o en sus
proximidades se expresa en un determinado sistema de referencia geodésico y en un
determinado sistema de referencia coordenadas que permiten posicionar cualquier objeto
del mundo real de forma unívoca en un plano o mapa a través de coordenadas.
La representación visual de la información geográfica se puede hacer en una esfera (globo

terráqueo), pero generalmente se hace en una superficie plana como un mapa o en un
visualizador en dos dimensiones (2D). Este proceso de asignar un punto de la superficie de
la Tierra sobre un mapa o superficie plana se conoce como Proyección cartográfica.
Imagen 17: Figuración de la representación de la información geográfica en un globo y en un plano
A continuación, vamos a exponer los conceptos más importantes referentes a la

representación en un soporte en papel o digital de la información geográfica.
Geoide y elipsoide de revolución

La forma de la Tierra es irregular, es decir, no es una esfera perfecta, y esta forma irregular
y real de la Tierra se denomina «geoide».
Geoide
Forma teórica de la Tierra determinada por la geodesia en la cual se toma

como superficie teórica el nivel medio de los mares.
36
El geoide se admite como forma real de la Tierra, pero tiene el inconveniente de ser
irregular, lo que la hace inapropiada para adoptarla como superficie de referencia. Por lo
que para poder realizar representaciones de los objetos geográficos es necesario asemejar
la Tierra a figuras geométricas como los elipsoides de revolución referencia que tienen
una superficie regular ya que son una esfera achatada por los polos esfera y ensanchada en
el Ecuador, resultado de la revolución de una elipse.
Imagen 18: Diferencia entre el geoide y el elipsoide
De esta forma, el elipsoide es la forma geométrica que mejor se adapta a la forma real de la
Tierra, y por consiguiente la que mejor permite idealizar esta, logrando un mayor ajuste
dependiendo de la zona de la Tierra o de forma global.
Una vez que se dispone de una expresión teórica para la forma de la Tierra, el siguiente
paso es la determinación de los parámetros que definen el elipsoide, como su tamaño, su
posición y orientación con respecto a la Tierra, todos estos parámetros es lo que define un
Sistema Geodésico de Referencia (SGR) o Datum.
La posición de los elipsoides con respecto a la Tierra diferencia los locales si solo se
adaptan a una zona de la Tierra, por ejemplo, ETRS89 que se utiliza en Europa, Hayford en
América, o los elipsoides globales que modela toda la Tierra como el elipsoide WGS84
ampliamente utilizado para cartografía y navegación por satélite o el GRS-80. A lo largo de
la historia diversos elipsoides se han utilizado para definir el Sistema de Referencia de
cada país, de tal forma que se define aquel que mejor se ajuste al geoide de la zona.
37
Imagen 19: Ejemplo esquemático del elipsoide global y local
Por tanto, para la definición de un Sistema Geodésico de Referencia es necesario situar

el elipsoide referencia con respecto a la Tierra ¿Cómo se posiciona?
Sistema Geodésico de Referencia es la adopción de convenciones, constantes y modelos

que lo caracterizan basados en técnicas de observación (hacia satélites y otros elementos
en el espacio como los cuásares).
Las convenciones adoptadas para definir un Sistema de Referencia Geocéntrico son las
siguientes:
Imagen 20: Fuente www.ign.gob.ar
38
• un elipsoide de referencia, del que se indican las dimensiones de sus ejes a y b.

• un punto fundamental en el que se hace coincidir la vertical del lugar con la normal
al elipsoide. Generalmente, también se establece la condición de tangencia entre
elipsoide y geoide.
• un meridiano de referencia, origen de las longitudes geográficas (meridiano de
Greenwich)
39
2.3 Sistemas de Referencia de coordenadas

Pero para poder aplicar una proyección cartográfica es necesario disponer de un Sistema
de Referencia de Coordenadas en la Tierra, que relacione los puntos de la Tierra
georreferenciados, e decir con sistema de coordenadas, se proyecten sobre un mapa con
otro sistema de coordenadas.
Un Sistema de Referencia de Coordenadas es un Sistema de coordenadas que está
referido al mundo real a través de un datum. [ISO 19111].
La posición de un objeto geográfico puede darse por un conjunto de coordenadas. Las

coordenadas son inequívocas si el sistema de referencia de coordenadas al cual están
referidas esas coordenadas está completamente definido.
Imagen 21: Esquema de un SRC según la ISO 19111
Cualquier posición en la Tierra se determina respecto a un sistema de referencia de

coordenadas (SRC). El SRC es el Sistema de coordenadas que está referido al mundo real
a través de un datum.
Sistemas de coordenadas y datum

Disponiendo de un modelo matemático para definir la forma de la Tierra, datum, podemos
establecer ya un sistema de coordenadas para poder asignar unas coordenadas a cada
punto sobre la superficie de la Tierra. Puesto que la superficie de referencia que
consideramos es un elipsoide, se asignan para establecer las coordenadas geográficas de
un punto, la latitud y la longitud:
• Latitud (φ o Ø): es el ángulo formado entre la línea que une el punto y el centro de la
esfera (o elipsoide) con el plano del Ecuador.
40
• Longitud (λ): es el ángulo formado entre dos planos que contienen a la línea de los
Polos.
Imagen 22: Representación estándar del origen de la latitud y longitud
A efectos prácticos, para un ciudadano que necesita las coordenadas de una localización,
por ejemplo, a través de su móvil, utilizar WGS84 o ETRS89 le daría igual ya que la
precisión que le proporcionaría ambos datums sería suficiente, ya que se consideran
iguales a nivel dosimétrico.
En geodesia, existen dos Datum: el horizontal y el vertical, siendo este último la superficie
de referencia respecto a la que se definen las altitudes, la tercera coordenada.
La determinación de la posición de puntos sobre la superficie terrestre mediante

coordenadas (latitud, longitud, altura) es una parte fundamental de la geodesia. La
materialización de estos puntos sobre el terreno constituye las redes geodésicas,
conformadas por una serie de vértices geodésicos o señales de nivelación que configuran
la base de la cartografía de un país.
La determinación de la posición de puntos sobre la superficie terrestre mediante

coordenadas (latitud, longitud, altura) es una parte fundamental de la geodesia. La
materialización de estos puntos sobre el terreno constituye las redes geodésicas,
conformadas por una serie de vértices geodésicos o señales de nivelación que configuran
la base de la cartografía de un país.
Por tanto, las coordenadas geográficas no suelen ser universales, sino que son relativas a
un Sistema Geodésico de Referencia o Datum, de tal forma, que un punto geográfico se
expresa con coordenadas geográficas diferentes en función del datum que se utilice. Cada
territorio, continente o país posee su propio datum como punto de referencia para crear
su cartografía, por tanto, tiene un alcance local (por ejemplo, ETRS89 en Europa) o global
(por ejemplo, WGS84, a nivel universal).
41
2.2. Proyecciones Cartográficas

Una Proyección Cartográfica es una conversión de
coordenadas desde un sistema de coordenadas
geodésicas a un plano [ISO 19111]
Las proyecciones cartográficas permiten transformar

una superficie esférica irregular como es la de la Tierra
en una superficie lisa como es la de un mapa.
El objetivo es representar la superficie terrestre o una

parte de ella en un mapa convirtiendo coordenadas
geográficas (esféricas) en coordenadas cartesianas
(métricas) para representar en un plano (2D) un objeto
tridimensional como es la Tierra utilizando como
soporte para realizar esta transformación una red de
meridianos y paralelos, en forma de malla.
Toda proyección implica distorsión, sin embargo, es

posible conservar algunas propiedades métricas. En
función de ellas, las proyecciones se pueden clasificar
en:
• Equivalente: conserva las áreas (utilizada para la

representación de parcelarios)
• Conforme: conserva los ángulos y la forma de los objetos (utilizada para la navegación)
• Equidistante: conserva las distancias
• Afiláctica o modificada: no conserva ni ángulos, superficies ni distancias, pero las

deformaciones son mínimas
En función de la distorsión y de la zona del país, se utiliza una proyección u otra, como por
ejemplo: UTM, Cónica Conforme de Lambert, Mercator, Peters y Winkel-Tripel .
Por ejemplo:
Colombia Argentina Perú
MAGNA-SIRGAS / Colombia Bogota Campo Inchauspe WGS 84 / UTM zone 17S – 18S
zone
/Argentina 1, 2, 3, 4, 5, 6 PSAD56 / UTM zone 17S – 18S
MAGNA-SIRGAS / Colombia East Central
zone
42
MAGNA-SIRGAS / Colombia East zone y7

MAGNA-SIRGAS / Colombia Far West
POSGAR98 Gauss Krüger
zone
MAGNA-SIRGAS / Colombia West zone Argentina Faka nº
2.4 Coordenadas geográficas o geodésicas

El intercambio eficiente de datos de localizaciones geográficas puntuales requiere
formatos que sean universalmente interpretables y que permitan la identificación de
puntos en la superficie de la Tierra, por encima y por abajo. La latitud y la longitud se
pueden expresar en grado u decimas de grado o con grados, minutos y segundos.
Formas de expresión Ejemplos
gº m' s",sssss Longitud oeste: -2º 40' 15,17806"

(grado, minuto, segundo) Latitud: 42º 50' 23,62928“
gº,gggggggg Longitud oeste: -2º,670882794

(grado y decimas de grado) Latitud: 42º,83989702
La norma ISO 6709 «Representación normalizada de localización geográficas puntuales

mediante coordenadas» es la norma que define la latitud y la longitud.
Si la proyección es el sistema de coordenadas UTM (Universal Transversal de Mercator),

proyección cartográfica de Mercator, sus unidades son los metros a nivel del mar, y por
tanto las unidades de medida son la X y la Y, aunque también se puede expresar en latitud
y longitud.
43
2.5 Representación de los datos espaciales. Códigos EPSG

Teniendo en cuenta el formato y precisión de las coordenadas geográficas y el sistema
geodésico de referencia, un mismo lugar se puede georreferenciar con diferentes
Sistemas de Referencia de Coordenadas tal como se puede observar en el siguiente
ejemplo donde un mismo punto puede tener 3 tuplas de coordenadas dependiendo del
sistema de referencia:
Sistemas de Referencia Coordenadas
ETRS89 latitud longitud Longitud oeste: -2º 40' 15.17806"

Latitud: 42º 50' 23.62928“
ETRS89 y proyección UTM UTM X: 526895.357 m (Huso 30)

Huso 30 UTM Y: 4743088.406 m (Huso 30)
WGS84. latitud longitud Longitud oeste: -2.670878

Latitud: 42.839899
El Registro geodésico de la ISO19 es una base de datos estructurada de sistemas de

referencia de coordenadas y transformaciones a la que se puede acceder a través de un
sistema de registro en línea. El Registro incluye únicamente sistemas y transformaciones
de aplicación internacional.
Este Registro se ajusta a las siguientes normas internacionales del Comité Técnico
21120 de la ISO
Por otro lado, la forma de referenciar los distintos Sistemas de Referencia de

Coordenadas existentes es utilizar los códigos EPSG (European Petroleum Survey
19
https://geodetic.isotc211.org/
20
https://committee.iso.org/home/tc211
44
Group) que los codifican asignado un identificador. Todos los Sistema de Referencia de
Coordenadas tiene asociado un código EPSG21. Por ejemplo:
Código Sistema de Referencia

EPSG:4258 Latitud y longitud. Datum ETRS89 (elipsoide GRS1980), sistema de
referencia empleado en la zona territorial europea
EPSG:4326 Latitud y longitud. Datum WGS84, sistema empleado para la
representación de la cartografía a nivel mundial. Es el sistema de
referencia por coordenadas utilizado por la navegación GPS
EPSG:3857 X e Y. Datum WGS 84 / proyección Pseudo-Mercator (Web Mercator)
Los códigos EPSG son muy utilizados en los Sistemas de Información geográfica y en la
publicación de los datos geográficos ya que permiten ubicar unívocamente cualquier
punto, dentro de la superficie terrestre, mediante un código.
21
https://epsg.org/search/by-name
45
En la unidad 2 es necesario que conozcas:
• Debido a la forma irregular de la Tierra (geoide), cada país o territorio selecciona el

Sistema de Referencia Geodésico que mejor se adapta a la forma de su territorio,
pudiéndose local o global
• La latitud, longitud y altitud que utilice un país depende del Sistemas de Referencia
de Coordenadas que se utilice. Uno de los más comunes es el WGS84
• Dependiendo de la escala y del uso de la representación de la información geográfica
se selecciona la proyección cartográfica más adecuada.
• Los códigos EPSG son muy utilizados para indicar el Sistema de Referencia de
Coordenadas de los datos geográficos.
A continuación, realizarás prácticas guiadas de la unidad 1 y 2. Descarga de la plataforma la

práctica de esta unidad y su plantilla de resultados.
Nota: recuerda que una vez hayas completado la práctica tienes que remitirla para su
evaluación a través de la plataforma del curso.
46
Referencias
[1] ISO 19110 - Información geográfica- Catalogación de Objetos Geográficos
[2] ISO 19131 - Información geográfica - Especificaciones de producto de datos
[3] INSPIRE Data Specification on Hydrography – Technical Guidelines
[4] Reglamento (UE) Nº 1089/2010 en lo que se refiere a la interoperabilidad de los

conjuntos y los servicios de datos espaciales
[5] Especificaciones de datos de la Directiva INSPIRE
47

Módulo A

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Módulo A

Cargado por

Copyright:

Formatos disponibles

Integración de la información geográfica en la gestión de las direcciones postales Módulo A

Integración de la información geográfica en la gestión de las

Módulo A: Conceptos sobre Información geográfica

Módulo A: Conceptos sobre Información geográfica

Unidad 1: Términos y definiciones

1.1 Datos espaciales y datos geográficos

Por tanto, ejemplos de datos espaciales o geográficos son:

Imagen 1: La georreferenciación sitúa un conjunto de datos en su

Tipos y definiciones de los datos geográficos

Los datos geográficos se pueden clasificar en datos de referencia y temáticos:

Los datos de referencia sirven como información básica, contienen información

Proporcionan una localización precisa para la información, permite cruzar datos de

Imagen 2: Representación de capas de referencia para formar el

Imagen 3: Diferentes usos de suelos de una región

Ejemplos de clasificaciones de la información geográfica

La clasificación de la Comisión clasifica los datos en temas distribuidos en 3 anexos, con

Imagen 4: Clasificación de los temas INSPIRE por anexos

altura, basándose en un punto de referencia geodésico horizontal y

• Sistema de cuadrículas geográficas

Zonas designadas o gestionadas dentro de un marco legislativo

A continuación, otro ejemplo, en este caso la «AGENDA IDEuy – Líneas de trabajo»3 de la

Límites Administrativos Limites nacionales, departamentales, municipales y jurisdiccionales

Ejemplo de los límites administrativo de Uruguay en la Ideuy.

Imagen 5: Visualizador de la ideuy5.

Aplicaciones y usos de los datos geográficos

Localización en la web a través de los Metadatos de

Descarga o consulta de los objetos geográficos

Visualización de las capas

Análisis y gestión de los datos

Figura 1: Formas de reutilización de los datos geográficos 6.

1.2 Conjuntos de datos y series

• «Conjunto de datos»: Colección identificable de datos

La clasificación de un dato espacial como «Conjunto de datos espaciales» o «Series de

La serie «Mapa Topográfico Nacional»

características heredadas de la serie:

- El creador de las hojas

Por tanto, la Serie de un conjunto de datos espaciales comparten características

Los «Conjunto de datos espaciales»: una recopilación identificable de datos espaciales;

Y a continuación, más ejemplos:

Una Serie podría ser

• El Mapa Topográfico Nacional a escala 1:25.000 es una serie ya que se compone de

Los conjuntos de datos podrían ser:

a) Una dirección postal de una ciudad

1.3 Objetos geográficos y el catálogo de objetos geográficos

Imagen 6: Algunos objetos geográficos del universo del discurso

Imagen 7: Representación de la red hidrográfica de diferentes organizaciones regionales de España

En la imagen podemos observar diferentes nombres y representaciones para los

Niveles de los objetos geográficos

A nivel de instancia, un objeto geográfico se representa como una entidad u objeto

Imagen 9: Representación de la red de transporte por carretera, aéreo y por ferrocarril

Catálogo de Objetos Geográficos según la norma ISO 19110

Un catálogo de objetos geográficos muestra la abstracción de la realidad representada

Los catálogos de objetos geográficos definen:

¿Cómo se deben definir los tipos de objetos geográficos de forma normalizada?

definiciones de tipos de objetos geográficos, incluyendo atributos de objeto geográfico,

Especifica cómo se organiza una clasificación de tipos de objeto geográfico en un

Tipos de Objetos Geográficos en los temas

Nombre de vía Área vacía Vado

En el tema de «Direcciones» se han identificado 7 tipos de objetos geográficos, en el tema

En la siguiente imagen se puede visualizar gráficamente los tipos de objetos geográficos

Imagen 11: Tipos de objetos geográficos definidos en la Especificación de Datos de Hidrografía 10 de la

Cuenca de captación Zona que tiene un desagüe común para su escorrentía.

- Denominación «local» del tipo de aguas superficiales

Cualquier conjunto de datos geográficos es una abstracción muy simplificada y reducida
