PRÁCTICA MOTOR JAULA DE
ARDILLA
Fundamento de Ingeniería Eléctrica
Flores Ruiz Carlos Gael 174538
Hernández García Ricardo 175579
Cortes Guerrero Wendy Alejandra 171760
Martínez Rodríguez Emerick Jesse 176397
Alfaro Donjuan Francisco Javier 181319
Profesor: Carlos Arturo Flores
Introducción:
Un motor trifásico de jaula de ardilla, también conocido como motor de inducción de jaula de
ardilla, es uno de los tipos más comunes y utilizados de motores eléctricos. Su nombre proviene de
la forma del rotor, que se asemeja a una jaula de ardilla.
Este tipo de motor funciona mediante el principio de inducción electromagnética. Consiste en un
estator, que contiene bobinas conectadas a una fuente de corriente alterna trifásica, y un rotor en
forma de jaula de barras conductoras cortocircuitadas.
Cuando se aplica corriente al estator, se genera un campo magnético rotativo. Este campo
magnético induce corrientes en las barras del rotor, creando a su vez un campo magnético
opuesto. La interacción entre los campos magnéticos produce un par motor que impulsa el giro del
rotor y, por ende, del motor.
El diseño de la jaula de ardilla ofrece varias ventajas, como su construcción simple, alta
confiabilidad, bajo mantenimiento y resistencia a sobrecargas. Los motores de jaula de ardilla se
utilizan en una amplia gama de aplicaciones industriales y comerciales, donde se requiere un motor
eficiente y de alto rendimiento.
En la presente práctica vamos a realizar una tabla con todos los componentes de un diagrama
de un motor trifásico el cual nos ayudara a saber más fácil cual es cada uno de los elementos y
para qué sirven, así mismo posteriormente realizamos una práctica en la cual construimos un
diagrama de fuerza y diagrama de control eléctrico
FUNDAMENTOS DE INGENIERIA ELECTRICA
Métodos de arranque
Motor trifásico jaula de ardilla
Objetivo. - Construir el diagrama de fuerza y el diagrama de control eléctrico para un motor trifásico jaula de ardilla
1.- Complete la tabla siguiente:
Nombre Imagen Símbolo Descripción
Dispositivo de corte para aislar
Seccionador
el motor de la red.
Responsable de la conexión
Contactor entre el motor y la red de
alimentación
Dispositivo de protección frente
a sobrecargas de intensidad,
producidas por partes de carga
Relevador térmico mayores del nominal que
originan que el motor funcione
a menos velocidad, más
deslizamiento y más intensidad.
También conocido como motor
de jaula de ardilla, consta de
un estator con bobinas de tres
Motor trifásico asíncrono fases y un rotor en forma de
rotor en corto circuito jaula de barras conductoras
(jaula de ardilla) cortocircuitadas. Al aplicar una
corriente alterna al estator, se
crea un campo magnético
rotatorio que induce corrientes
en el rotor, generando así un
par motor que impulsa el
movimiento del motor.

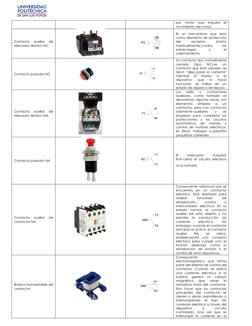

Es un mecanismo que sirve
como elemento de protección
Contacto auxiliar de del receptor (motor
relevador térmico NC habitualmente) contra las
sobrecargas y el
calentamiento.
Un contacto tipo normalmente
cerrado (tipo NC) es un
contacto que está cerrado, es
decir, "deja pasar la corriente"
Contacto pulsador NC
mientras el mismo, o el
dispositivo que lo hace
funcionar, se hallan en un
estado de espera o de reposo.
Los relés o contactores
auxiliares, como también se
denominan algunas veces, son
elementos similares a un
contactor, pero con contactos
Contacto auxiliar de solamente auxiliares y se
relevador térmico NA emplean para completar las
protecciones y los circuitos
automáticos de mando y
control de motores eléctricos,
es decir, trabajan o soportan
pequeñas corrientes
El interruptor Pulsador
Contacto pulsador NA N/A cierra el circuito eléctrico
al accionarlo.
Componente adicional que se
encuentra en un contactor
eléctrico. Está diseñado para
realizar funciones de
señalización, control o
interconexión eléctrica. En su
estado normal, el contacto
auxiliar NA está abierto y no
Contacto auxiliar de permite la conducción de
contactor NA corriente eléctrica. Sin
embargo, cuando el contactor
principal se activa, el contacto
auxiliar NA se cierra,
estableciendo una conexión
eléctrica para cumplir con la
función deseada, como la
señalización de estado o el
control de otros dispositivos.
Componente
electromagnético que forma
parte del sistema de control del
contactor. Cuando se aplica
una corriente eléctrica a la
bobina, genera un campo
magnético que atrae la
Bobina monoestable del armadura móvil del contactor.
contactor Esto hace que los contactos
principales del contactor se
cierren o abran, permitiendo o
interrumpiendo el flujo de
corriente eléctrica a través del
dispositivo o circuito
controlado. Una vez que se
interrumpe la corriente en la
bobina, el campo magnético
desaparece y la armadura
retorna a su posición original,
restableciendo así el estado
inicial del contactor.

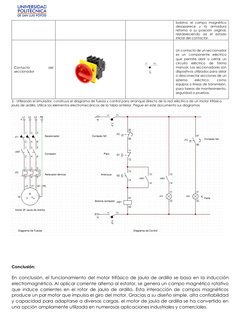

Un contacto de un seccionador
es un componente eléctrico
que permite abrir o cerrar un
circuito eléctrico de forma
Contacto del manual. Los seccionadores son
seccionador dispositivos utilizados para aislar
o desconectar secciones de un
sistema eléctrico, como
equipos o líneas de transmisión,
para tareas de mantenimiento,
seguridad o pruebas.
2.- Utilizando el simulador, construya el diagrama de fuerza y control para arranque directo de la red eléctrica de un motor trifásico
jaula de ardilla. Utilice los elementos electromecánicos de la tabla anterior. Pegue en este documento sus diagramas
Conclusión:
En conclusión, el funcionamiento del motor trifásico de jaula de ardilla se basa en la inducción
electromagnética. Al aplicar corriente alterna al estator, se genera un campo magnético rotativo
que induce corrientes en el rotor de jaula de ardilla. Esta interacción de campos magnéticos
produce un par motor que impulsa el giro del motor. Gracias a su diseño simple, alta confiabilidad
y capacidad para adaptarse a diversas cargas, el motor de jaula de ardilla se ha convertido en
una opción ampliamente utilizada en numerosas aplicaciones industriales y comerciales.

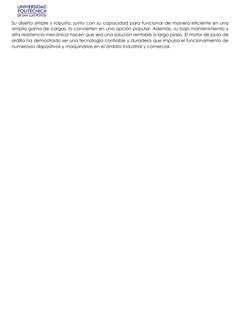

Su diseño simple y robusto, junto con su capacidad para funcionar de manera eficiente en una
amplia gama de cargas, lo convierten en una opción popular. Además, su bajo mantenimiento y
alta resistencia mecánica hacen que sea una solución rentable a largo plazo. El motor de jaula de
ardilla ha demostrado ser una tecnología confiable y duradera que impulsa el funcionamiento de
numerosos dispositivos y maquinarias en el ámbito industrial y comercial.
