Normas de Dibujo de Maquinas

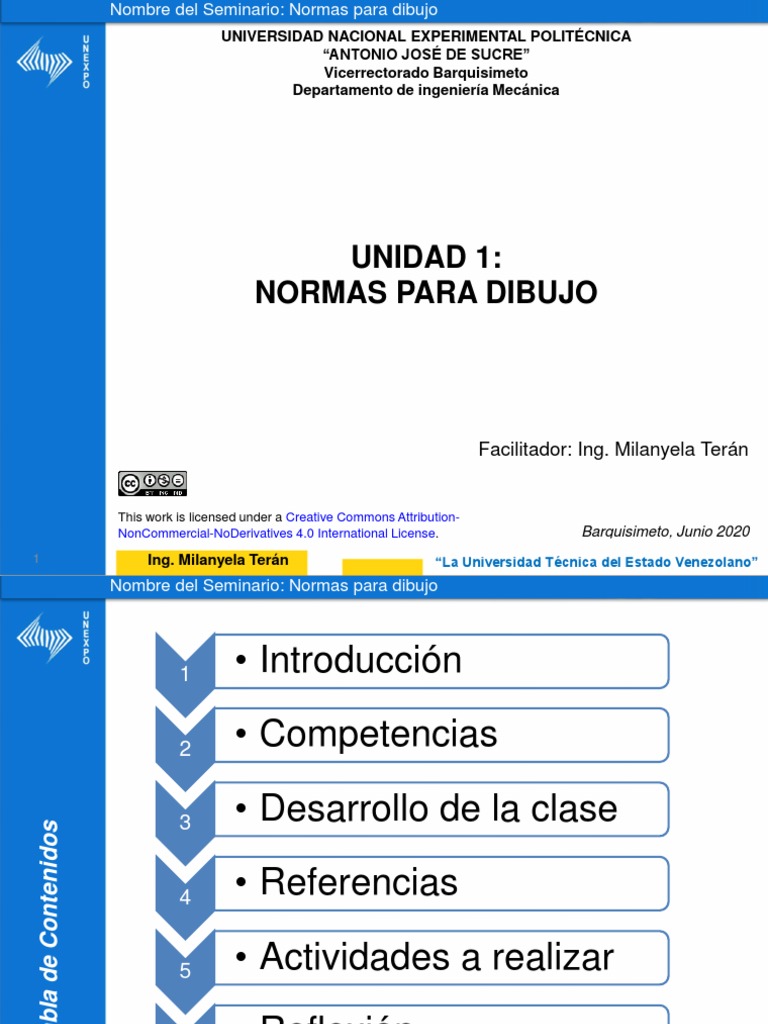

Nombre del Seminario: Normas para dibujo
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA

“ANTONIO JOSÉ DE SUCRE”
Vicerrectorado Barquisimeto
Departamento de ingeniería Mecánica
UNIDAD 1:
NORMAS PARA DIBUJO
Facilitador: Ing. Milanyela Terán
This work is licensed under a Creative Commons Attribution-

NonCommercial-NoDerivatives 4.0 International License. Barquisimeto, Junio 2020
1 Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”
1 • Introducción
2 • Competencias
3 • Desarrollo de la clase
Tabla de Contenidos
4 • Referencias
5 • Actividades a realizar
6 • Reflexión

1 • Introducción
En la ingeniería y en espacial la rama encargada de
los procesos de fabricación de piezas, es de suma
importancia el conocimiento y la aplicación de normas, ya
que estas permiten tener orden y uniformidad al momento de
producir e identificar las mismas, y a su vez permitiendo el
Introducción
fácil intercambio de información.

Por tal motivo se hablara más adelante de forma un
poco mas extensa sobre la normalización y en especifico en
lo referente al dibujo.

2 • Competencias
 Conocer las distintas normas aplicadas en el

dibujo.
 Identifica los componentes del acotado.
 Domina las distintas formas de acotado.
Competencias

3
• Desarrollo de la clase
¿Qué es una Norma?
 Son reglas que se establecen con el propósito de
regular comportamientos y así procurar mantener un
Desarrollo de la Clase
orden.
 La NORMA, es el documento establecido por
consenso y aprobado por un organismo reconocido,
que proporciona para uso común y repetido, reglas
directrices o características para ciertas actividades
o sus resultados, con el fin de conseguir un grado
óptimo en un contexto dado.
¿Qué es la Normalización?
También llamada Estandarización, es la actividad
que aporta soluciones, para aplicaciones repetitivas que
se desarrollan, fundamentalmente, en el ámbito de la
ciencia, la tecnología y la economía, con el fin de
conseguir una ordenación óptima en un determinado
contexto.
 La Normalización favorece el progreso técnico, el
desarrollo económico y la mejora de la calidad en la
vida.
Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

¿Qué se persigue con la Normalización?

Fundamentalmente, con la normalización se
persiguen 3 objetivos básicos:
Unificación Simplificación Especificación

• Para posibilitar el • Para poder • Para dejar claras
intercambio de reducir el número las condiciones
mercancías y de elementos y que debe tener un
servicios a nivel dejar únicamente bien o servicio y
internacional. los que realmente evitar de esta
son precisos. manera errores.

¿ Cuales son los objetivos de la

Normalización?
Facilitar el intercambio comercial a nivel local e internacional.
Trabajar por mantener y aumentar la calidad, en los procesos

tecnológicos y productivos de la economía
Coadyuvar para crear las condiciones tecnológicas necesarias y

adecuadas para el desarrollo de productos que cumplan las
exigencias de calidad y competitividad en los mercados
internacionales.
Contribuir al desarrollo de las industrias mediante el progreso científico,

tecnológico, en sus actividades del campo de la producción, en el
campo de los bienes y servicios.
Proteger en todos los campos al consumidor primario de bienes y servicios

Objetivo de las normas de dibujo
Facilitar la comunicación entre el diseñador y las

personas que utilizaran los planos unificando las
representación de los elementos mediante el
uso de un lenguaje unificado de símbolos, letras
y tipos de líneas.

Principales Normas del Dibujo Técnico

en Ingeniería
Relativas al Formato de Papel, Margen y Cajetín.
Relativas a la forma de acotar los elementos en el dibujo.
Relativas al uso de escalas en el dibujo (Natural,

Ampliación y Reducción).
Relativas a los tipos de Líneas utilizados en el dibujo.
Relativas a la representación gráfica y simbología a utilizar

en el dibujo de diversos elementos o piezas mecánicas.

Algunos organismos encargados de

las normalización
ISO DIN ANSI COVENIN

Organización Normas Instituto Nacional Comisión
internacional de industriales Estadounidense Venezolana de
estandarización. Alemanas. de Estándares. Normas
Industriales.

Acotado en el dibujo de ingeniería

 La Aplicación apropiada de la normativa para el acotado
complementa la descripción total de un objeto para su
fabricación.
 Cada tipo de dibujo llevará únicamente el acotado necesario;
de esta manera el dibujo que representa la vista general de
una maquina tendrá cotas que indican las medidas de su
tamaño: ancho, largo y profundad.
 El dibujo elaborado para la fabricación de una pieza debe
tener indicadas las cotas para esto, mas los datos sobre
acabados superficiales, precisión de mecanizado, materiales,
entre otros.


 Se basa en los procesos de fabricación de las
piezas, en las necesidades y la finalidad de
estas, y en las facilidades que posea la
industria para la fabricación de estas.
 Elementos del acotado
•Línea de extensión (COVENIN, ANSI) o Línea
auxiliar de cota (ISO).
•Línea de cota.
•Cifra o Numero de cota.


Cifra o Numero de
Línea de extensión Línea de Cota.
cota.
• Según ISO y DIN: • Indica con una • Según ISO y DIN: la
deben partir como flecha a cada cifra de cota se
prolongación de las extremo la indicará sobre la
aristas del objeto o extensión a línea de cota con
su eje. acotarse, la una separación de 1
• Según ANSI: debe separación entre a 2mm y su
estar separada a 2 esta y la arista mas posición debe ser
o 3mm de las cercana del objeto tal que pueda leerse
aristas o ejes del no debe ser menor de abajo hacia
objeto. a 10mm y la arriba y de izquierda
separación entre a derecha.
líneas de cota • Según ANSI: la
contiguas no debe línea de cota debe
ser menor a 7mm, interrumpirse para
el tamaño de la colocar la cifra
flecha guarda generalmente en
relación con la línea posición vertical.
mas gruesa del
dibujo.


a) Normas ISO y DIN
2 a 3 mm
7mm Min
10 mm min
Cifra de cota
Línea de referencia
Línea de Cota

b) Normas ANSI
Min ¼“
Min 3/8”
Línea de
extensión


 No se permite el cruce de líneas de cota con
cualquier tipo de línea y se prefiere
colocarlas por fuera del dibujo.
Incorrecto Correcto

Las medidas pequeñas parciales de un objeto
deberán ubicarse mas cercanas a su contorno, y en
sucesivas líneas paralelas se colocarán las medidas
cada vez mayores. Y las cifras se colocan
desplazadas.


No se permite el uso de las líneas de contorno, ejes de
simetría o sus prolongaciones como líneas de cota.


El lugar donde se coloque la cota deberá estar libre de
cualquier otra línea, en caso de ser necesario se permite
interrumpir los ejes de simetría, rayados de corte o
desplazar el numero de la cota.

Tipos de cotas según norma:
 Funcional (F): necesaria para el correcto funcionamiento de la

pieza.
 No Funcional (NF): no necesaria para el funcionamiento de la

pieza pero conveniente para su fabricación, por ejemplo.
 Auxiliar (AUX): solo tiene valor informativo, no es necesaria

para su control funcionamiento o fabricación. Puede ser
deducida de otros valores del dibujo.


 Acotado de Ángulos
b) Normas ANSI


 Acotado de arcos
De acuerdo al tamaño del arco la línea de cota tocara
al mismo en la parte interior o exterior. La cifra de la
cota deberá acompañarse de el símbolo de radio “R”.
Según ISO y DIN la “R” debe ir por delante de la cifra;
según ANSI esta debe estar ubicada después de la
cifra


 Acotado de arcos
Para acotar radios se utilizará una línea de cota, sin
líneas auxiliares, que comienza en el centro del arco
y termina con flecha en la mitad del arco
aproximadamente.

Cuando no se señala la posición de un centro, se

anotará una R delante de la cifra de cota. La línea
de cota se dibuja siempre dirigida hacia el centro.

Cuando se señala el centro,

no se pone la R y este se
representará:
a) Por un círculo pequeño.
b) Por un punto.
c) Por una cruz de ejes.


 Acotado de Circunferencias.
•Toda circunferencia se debe acotar por su diámetro,
las dos flechas de la línea de cota apuntan y tocan el
contorno de la circunferencia.
•Según ISO y DIN: cuando un elemento se acota en
una vista donde no se distingue claramente su forma
circular, es necesario colocar delante de la cifra el
símbolo de diámetro que es una circunferencia
atravesada por una recta inclinada 75°.


 Acotado de superficies planas sobre cilindros.
Para indicar que una superficie es plana, se utiliza el
cruce de líneas finas, y se emplea principalmente
cuando la representación del objeto en una sola vista
se puede confundir con la parte cilíndrica.


 Acotado de elementos cónicos, adelgazamientos
e inclinaciones.
•DIN: Establece que la conicidad y el adelgazamiento

se anotaran paralelamente al eje de simetría, como
dato adicional se colocara el ángulo de inclinación.


 Acotado de elementos cónicos, adelgazamientos
e inclinaciones.
•ANSI: Utiliza el uso de símbolos para la indicación de conicidad e

inclinación.
Conicidad: suma de los diámetros de las bases, si es un tronco
de cono, dividida por la longitud de la altura.
• Es equivalente al doble de valor de la tangente trigonométrica de
la mitad del ángulo que forman entre si dos generatrices
diametralmente opuestas de cono

Para expresar gráficamente dicha conicidad se utiliza un

símbolo formado por un triángulo isósceles que tiene un ángulo
de 30º en el vértice desigual.
• Se dibuja con su eje horizontal con la misma orientación que
el cono o tronco de la pieza, se prolonga el eje y sobre él se
rotula la fracción que designa el valor de la conicidad, 1:a o 1/a.
• Este dato nos permite acotar de diferentes maneras un cono o
tronco de cono:

1) Los dos diámetros de las bases y la longitud de la altura.
2) La altura, el diámetro de una de las bases y el ángulo en el vértice
3) La altura, uno de los diámetros y la conicidad.


 Acotado de chaflanes y
biseles.
Para los chaflanes de 45° se
debe indicar primero el ancho
del bisel y luego se acota el
ángulo; para chaflanes
distintos a 45° el acotado se
realiza utilizando dos cotas:
una medida lineal y una
angular o dos lineales.


 La indicación del acabado superficial.
La terminación o acabado superficial de un objeto

mecanizado se indica por medio de símbolos
dibujados sobre la misma superficie.



 Cuando se necesita obtener una superficie de
especial precisión, DIN Usa el símbolo de calidad
con valores que indican los grados de su
uniformidad y alisamiento, sin afectar la precisión
de sus dimensiones.
a) Valor de la rugosidad en micrómetros o
índice de rugosidad de N1 a N12
b) Proceso de fabricación, tratamiento o
recubrimiento.
c) Longitud básica.
d) Dirección de las estrías de mecanizado.
e) Sobre medida para mecanizado.
f) Otros valores de rugosidad (Entre
paréntesis).


4 • Referencias
 Straneo, S.L y Consorti, R (1965). El dibujo
Técnico Mecánico. Editorial UTEHA. México.
 French, T. E y Vierck, C. J (1978). Dibujo de

Ingeniería. Editorial Mc Graw Hill. México.
Referencias
 http://www.profesoraltuna.com/dibujo2/4Acotad
o/4Acotado.htm
 https://ibiguridt.wordpress.com/temas/acotacion
/signos-de-acotacion/

5
• Actividades a Realizar
Debe descargar todo el material de apoyo y estudiarlo estos
estarán ubicados en los recursos de la asignatura.
Estos recursos están ubicados por tema , estos son
complementos uno del otro entre estos encontraras:
Actividades a Realizar
 La diapositiva de la clase la cual es esta.

 La unidad de aprendizaje.
 Archivos PDF.
 URL ( Estos te llevaran a videos que serán de gran ayuda para la
compresión del tema).
 Participa en foros , tutorías (Si puedes realizar consultas en la
plataforma por medio de mensajes al docente)
IMPORTANTE: Debe estar pendiente de las tareas, cuestionarios y otros
ESTOS SON EVALUADOS Y TIENEN FECHA DE ENTREGA.
Reflexión
6 • Reflexión

Normas de Dibujo de Maquinas

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Normas de Dibujo de Maquinas

Cargado por

Copyright:

Formatos disponibles

Nombre del Seminario: Normas para dibujo

UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA

Facilitador: Ing. Milanyela Terán

This work is licensed under a Creative Commons Attribution-

2 Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

fácil intercambio de información.

3 Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

 Conocer las distintas normas aplicadas en el

4 Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

¿Qué se persigue con la Normalización?

Unificación Simplificación Especificación

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

¿ Cuales son los objetivos de la

Facilitar el intercambio comercial a nivel local e internacional.

Trabajar por mantener y aumentar la calidad, en los procesos

Coadyuvar para crear las condiciones tecnológicas necesarias y

Contribuir al desarrollo de las industrias mediante el progreso científico,

Proteger en todos los campos al consumidor primario de bienes y servicios

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Objetivo de las normas de dibujo

Facilitar la comunicación entre el diseñador y las

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Principales Normas del Dibujo Técnico

Relativas al Formato de Papel, Margen y Cajetín.

Relativas a la forma de acotar los elementos en el dibujo.

Relativas al uso de escalas en el dibujo (Natural,

Relativas a los tipos de Líneas utilizados en el dibujo.

Relativas a la representación gráfica y simbología a utilizar

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Algunos organismos encargados de

ISO DIN ANSI COVENIN

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Tipos de cotas según norma:

 Funcional (F): necesaria para el correcto funcionamiento de la

 No Funcional (NF): no necesaria para el funcionamiento de la

 Auxiliar (AUX): solo tiene valor informativo, no es necesaria

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería

Ing. Milanyela Terán “La Universidad Técnica del Estado Venezolano”

Acotado en el dibujo de ingeniería
