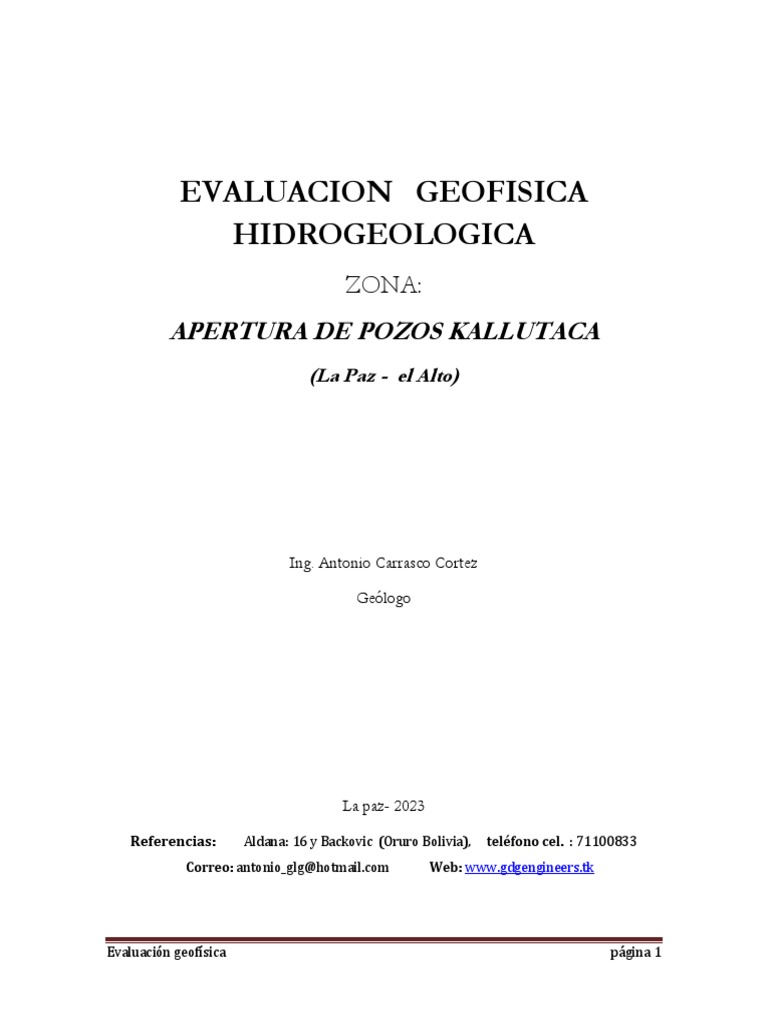

EVALUACION GEOFISICA
HIDROGEOLOGICA
ZONA:
APERTURA DE POZOS KALLUTACA
(La Paz - el Alto)
Ing. Antonio Carrasco Cortez
Geólogo
La paz- 2023
Referencias: Aldana: 16 y Backovic (Oruro Bolivia), teléfono cel. : 71100833
Correo: antonio_glg@hotmail.com Web: www.gdgengineers.tk
Evaluación geofísica página 1
INDICE
INDICE ..........................................................................................................................................2
I) Resumen .......................................................................................................................3
II) Descripción del Método ubicación zona de estudio y objetivos.......................6
Descripción del método geofísico empleado ............................................................................6
Objetivos..........................................................................................................................................7
III) Adquisición de datos ..................................................................................................7
Adquisición de datos ....................................................................................................................7
IV) Procesamiento de datos e interpretación geofísica ............................................ 10
V) Interpretación geológica y conclusiones .............................................................. 10
Conclusiones ................................................................................................................................ 13
Recomendaciones........................................................................................................................ 13
VI)Bibliografía ....................................................................................................................... 14
VII)Anexos y planos .............................................................................................................. 15
perfiles de paleorelieve 2d.......................................................................................................... 16
Evaluación geofísica página 2
I) RESÚMEN
El método geofísico empleado, mediante la modalidad perfil eléctrico realiza la
evaluación del terreno mediante la aplicación de un pulso de corriente como estímulo y
el simultáneo registro de la diferencia de potencial generada por el terreno a modo de
respuesta. Utilizando la Ecuación de Laplace es posible deducir el perfil estratigráfico a
partir de los datos "Estímulo / Respuesta" obtenido en terreno.
Como principal objetivo se tiene: Determinar puntos de explotación de agua
subterránea además de la profundidad a cuál se encuentra la napa acuífera a explotar y
estimar su potencial de explotación.
-La zona de estudio se encuentra ubicada en el departamento de La Paz a continuación
un cuadro resumen de la ubicación de los puntos de sondeo eléctrico realizados:
Zona o Elevación
población Norte Este msnm.
APERTURA DE
POZOS
KALLUTACA 1
Punto sev 1 8172906.00 m S 573962.00 m E 3800
Como conclusión se tienen el perfil de paleorelieve en 2d correspondiente a la labor
geofísica realizados en la zona de estudio.
Presenta el paleo relieve de depósitos de tipo sedimentario de facie fluvio aluvial de
edad cuaternaria.
Presenta el paleo relieve de depósitos de tipo sedimentario de facie fluvioaluvial de edad
cuaternaria.
El mismo consta de las siguientes capas sedimentarias que serán descritas desde
superficie o cota del terreno, hasta el tope del perfil eléctrico:
La primera capa se encuentra compuesta por sedimento cuaternario principalmente
limo y clastos de gravilla saturadas de agua en su base, debido a los valores de
permeabilidad y porosidad efectiva se estima que el caudal proporcionado por los
materiales de esta capa es muy bajo, por los valores de resistividad que fueron
comparadas en una tabla de resistividades y dureza relativa del agua, se concluye que el
agua presenta una salinidad baja.
Evaluación geofísica página 3
La segunda capa se encuentra compuesta por limo arena y gravilla, esta capa se
encuentra sub saturada de agua en su base, debido a los valores de permeabilidad y
porosidad efectiva se estima que el caudal proporcionado por los materiales de esta
capa es bajo, por los valores de resistividad que fueron comparadas en una tabla de
resistividades y dureza relativa del agua, se concluye que el agua presenta una salinidad
media a alta.
La tercera capa se encuentra compuesta por limo arcilla y grava, esta capa se encuentra
sub saturada de agua en su base, debido a los valores de permeabilidad y porosidad
efectiva se estima que el caudal proporcionado por los materiales de esta capa es
medio, por los valores de resistividad que fueron comparadas en una tabla de
resistividades y dureza relativa del agua, se concluye que el agua presenta una salinidad
media a baja.
Resultados mejor punto en el perfil para la perforación de pozo Se recomienda
evaluar los resultados para la perforación del siguiente punto a las profundidades
recomendadas como muestra el cuadro siguiente: (grafico inferior)
Perfil Zona PROFUNDIDAD DIAMETRO Caudal aparente
Mínimo de Mínimo y máximo
perforación
Sev 1 APERTURA DE 70 m 12 pulgadas 1.5 a 2 (l/s)
POZOS
KALLUTACA
Evaluación geofísica página 4
II) DESCRIPCION DEL METODO, UBICACIÓN ZONA DE
ESTUDIO Y OBJETIVOS
DESCRIPCION DEL METODO GEOFISICO EMPLEADO
MÉTODO ELÉCTRICO DE RESISTIVIDADES
Permite obtener información 2D del terreno mediante la aplicación de un pulso de
corriente como estímulo y el simultáneo registro de la diferencia de potencial generada
por el terreno a modo de respuesta. Utilizando la Ecuación de Laplace es posible
deducir el perfil estratigráfico a partir de un sev de datos "Estímulo / Respuesta"
obtenido en terreno.
Fig-1 Esquema teórico de la ejecución labor geofísica.
Este método permite caracterizar el subsuelo, detectar napas subterráneas, calificar el
estado del basamento rocoso, conocer la subtopografía, etc.
PERFILAGE DE RESISTIVIDAD ELECTRICA (ADD)
El ADD entrega información 2D del terreno y es muy utilizado en minería para
detectar zonas con alta concentración de minerales metálicos. La fase de terreno genera
un mapa aparente del subsuelo, el que debe ser convertido en un mapa "Real" por
intermedio de la Ecuación de Laplace.
Evaluación geofísica página 5
UBICACIÓN ZONA DE ESTUDIO:
La zona de estudio se encuentra ubicada en el departamento de La Paz a continuación
un cuadro resumen de la ubicación de los puntos de sondeo eléctrico realizados:
Zona o Elevación
población Norte Este msnm.
APERTURA DE
POZOS
Punto sev KALLUTACA 1
1 8172906.00 m S 573962.00 m E 3800
Fig-2 ubicación labor geofísica
OBJETIVOS
OBJETIVOS GENERALES:
Determinar el paleo relieve de la zona de estudio con fines hidrogeológicos.
OBJETIVO ESPECIFICO:
Determinar puntos de explotación de agua subterránea para el aprovechamiento del
mismo en el consumo humano y riego, además de la profundidad a cual se encuentra la
napa acuífera a explotar y estimar su potencial de explotación.
III) METODOLOGÍA DE ADQUISICIÓN DE DATOS
Procedimiento de Adquisición de Datos.
1. Escoger el punto, es decir se recomienda, dependiendo del caso, que sea un punto
“centrado”, que exista el espacio adecuado a ambos lados de éste punto para ubicar los
electrodos tan lejos como sea necesario.
2. Ubicar el Equipo, cables, etc. en el punto central.
3. Conectar el amperímetro en serie y el voltaje en paralelo a los cables de corriente
(cables del carrete) y de potencial (cables cortos), respectivamente.
4. Con la huincha, medir una distancia an inicial a ambos lados del centro y enterrar los
electrodos (barras de cobre) a esa distancia.
5. Con la huincha, medir una distancia an inicial a ambos lados del centro y enterrar los
electrodos (barras de cobre) a esa distancia.
6. Tratar de que los electrodos y el centro queden alineados.
7. Conectar los cables de corriente a los electrodos de los extremos y los cables de
potencial a los electrodos centrales.
Evaluación geofísica página 6
8. Cerrar el circuito de corriente en serie, uniendo un cable de corriente al amperímetro
externo y éste a su vez conectarlo a una conexión de corriente del equipo, mientras que
el otro cable de corriente se conecta directamente al equipo.
9. Conectar los cables de potencial al voltímetro externo o a las conexiones de potencial
del SEV. También es posible conectar los cables a ambos voltímetros con el cuidado de
que sean en paralelo.
10. Prender el equipo, el amperímetro y voltímetro.
11. Dejar el amperímetro para que mida en A y el voltímetro en mV, aunque esto
dependerá de cada experiencia.
12. El equipo está listo para comenzar la medición.
14. Tomar nota de los valores de Corriente y Voltaje dados por los instrumentos. Tratar
de que los valores sean tomados al mismo tiempo.
15. Mover el switch de polaridad hacia el centro para dejar de inyectar corriente.
16. Mover el switch de polaridad en sentido contrario (hacia abajo) (Ciclo Reverso) y
anotar nuevamente los valores de Corriente y Voltaje.
17. Mover nuevamente el switch hacia el centro y apagar el equipo.
18. Desconectar los electrodos de corriente para poder moverlos.
19. Desplazar los electrodos de corriente unos metros más hacia los extremos, es decir,
variar la distancia electródica y mantener constante la separación entre los electrodos de
potencial.
20. Conectar nuevamente los electrodos de corriente y realizar una nueva medición,
repitiendo los pasos desde el 10 al 18.
21. Realizar nuevas medidas con distintos valores de AB hasta que la diferencia de
potencial entre el ciclo directo y el reverso sea pequeña (< 10 mV)
22. Aumentar la distancia MN, dejando fija la última distancia AB para poder comparar
la medición ya que se estaría midiendo el mismo punto en profundidad.
23. Se aumenta una vez MN y luego comienza a aumentarse de nuevo AB hasta que las
lecturas de Voltaje disminuyan nuevamente, y así volver a aumentar MN.
Evaluación geofísica página 7
fig. 3- Imagen adquisición de datos
Evaluación geofísica página 8
IV) PROSESAMIENTO DE DATOS E INTERPRETACION
GEOFISICA
CARACTERISTICAS DE LA INTERPRETACION POR ORDENADOR
IPI2Win está diseñado para la interpretación 2D de las curvas de resistividad a lo largo
de un perfil. El programa es un interpretador que resuelve problemas problemas
geológicos y logra el ajuste de las curvas de sondeos teórica y calculada. Su enfoque a la
obtención de un resultado geológico en la característica que distingue a IPI2Win de
otros programas populares de inversión automática.
Especial atención está puesta en la interpretación iterativa flexible y cómoda para el
usuario. Debida variación de la solución dado por el criterio del interpretador es posible
elegir, entre un juego de soluciones equivalentes, la que mayor se ajuste tanto a los
datos geofísicos (e.j. la que produzca un menor error de ajuste) como a los datos
geológicos (ej. sección geoeléctrica en correspondencia a la información geológica).
Mediante la Comparación de varias definiciones de la estructura geológica a lo largo del
perfil y no del resultado de un sondeo aislado se determinada la mejor aproximación en
IPI2Win. Esta aproximación provee la oportunidad de utilizar la información geológica
a priori, extrayendo la mayor cantidad de datos posible en situaciones geológicas
complejas.
Evaluación geofísica página 9
CURVAS DE SONDEO PARA EL MODELADO DEL PERFIL ELÉCTRICO
Arreglo tetraelectrodico Wener Slumberger.
Evaluación geofísica página 10
PSEUDOSECCION PERFIL ELÉCTRICO Y ERROR DE AJUSTE DE
MODELO INTERPRETADO
ERROR DE AJUSTE DE MODELO
Sección corregida respecto a la profundidad aparente por el método de Baker y sección
eléctrica.
Cada color de la sección eléctrica, representa un intervalo de valores de resistividad que
simultáneamente identifican una determinada litología o material, los datos a
continuación fueron procesados por el programa ipi2win, por el método de función de
Bessel.
Evaluación geofísica página 11
SECCION DE DERIVADAS RESPECTO DE LA PROFUNDIDAD PERFIL
ELÉCTRICO
Sección corregida respecto a la profundidad por el método de derivadas sucesivas.
Evaluación geofísica página 12
V) INTERPRETACION GEOLOGICA Y CONCLUCIONES
CONCLUSIONES:
Como conclusión se tienen el perfil de paleorelieve en 2d correspondiente a la labor
geofísica realizada en la zona de estudio.
Presenta el paleo relieve de depósitos de tipo sedimentario de facie fluvioaluvial de edad
cuaternaria.
El mismo consta de las siguientes capas sedimentarias que serán descritas desde
superficie o cota del terreno, hasta el tope del perfil eléctrico:
La primera capa se encuentra compuesta por sedimento cuaternario principalmente
limo y clastos de gravilla saturadas de agua en su base, debido a los valores de
permeabilidad y porosidad efectiva se estima que el caudal proporcionado por los
materiales de esta capa es muy bajo, por los valores de resistividad que fueron
comparadas en una tabla de resistividades y dureza relativa del agua, se concluye que el
agua presenta una salinidad baja.
La segunda capa se encuentra compuesta por limo arena y gravilla, esta capa se
encuentra sub saturada de agua en su base, debido a los valores de permeabilidad y
porosidad efectiva se estima que el caudal proporcionado por los materiales de esta
capa es bajo, por los valores de resistividad que fueron comparadas en una tabla de
resistividades y dureza relativa del agua, se concluye que el agua presenta una salinidad
media a alta.
La tercera capa se encuentra compuesta por limo arcilla y grava, esta capa se encuentra
sub saturada de agua en su base, debido a los valores de permeabilidad y porosidad
efectiva se estima que el caudal proporcionado por los materiales de esta capa es
medio, por los valores de resistividad que fueron comparadas en una tabla de
resistividades y dureza relativa del agua, se concluye que el agua presenta una salinidad
media a baja.
Resultados mejor punto en el perfil para la perforación de pozo Se recomienda
evaluar los resultados para la perforación del siguiente punto a las profundidades
recomendadas como muestra el cuadro siguiente: (grafico inferior)
Evaluación geofísica página 13
Perfil Zona PROFUNDIDAD DIAMETRO Caudal aparente
Mínimo de Mínimo y máximo
perforación
Sev 1 APERTURA DE 70 m 12 pulgadas 1.5 a 2 (l/s)
POZOS
KALLUTACA
VI) BIBLIOGRAFIA:
TITULO AUTOR
GEOFICA MINERA A. PARASNIS,
TRATADO DE GEOFISICA C. A. FIGUEROLA,
GEOFISICA APLICADA MILTON DUBRIN,
GEOLOGIA PRACTICA CONRADO KEILAK,
Evaluación geofísica página 14
VII) ANEXOS Y PLANOS
Evaluación geofísica página 15
