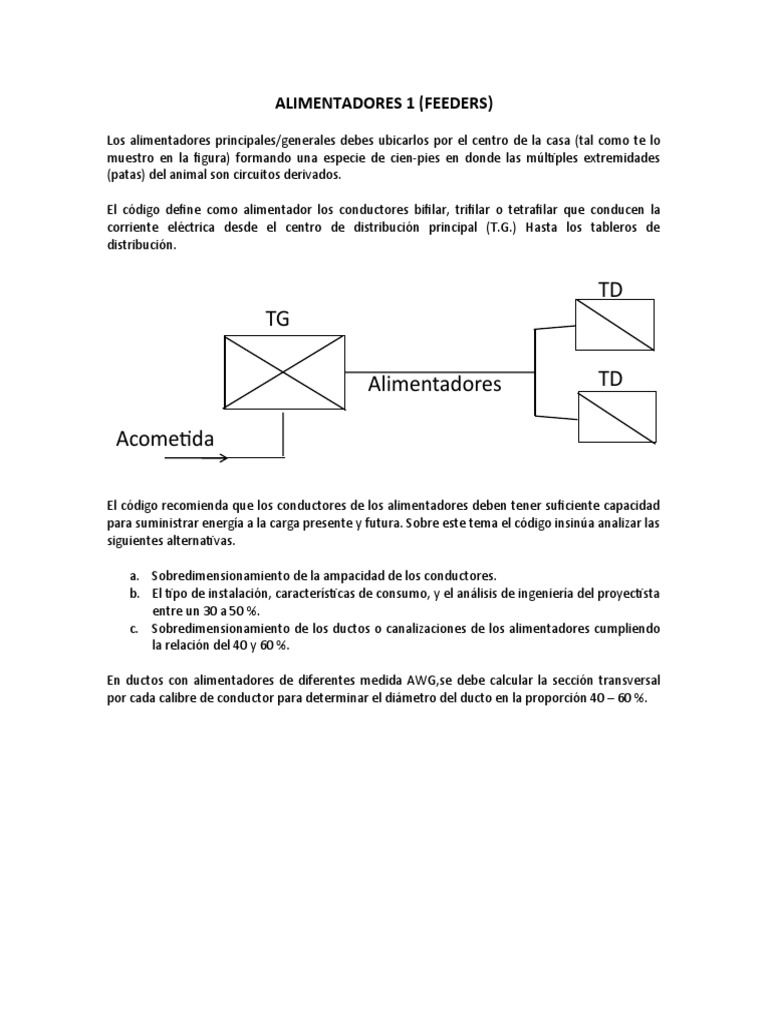

ALIMENTADORES 1 (FEEDERS)

Los alimentadores principales/generales debes ubicarlos por el centro de la casa (tal como te lo
muestro en la figura) formando una especie de cien-pies en donde las múltiples extremidades
(patas) del animal son circuitos derivados.

El código define como alimentador los conductores bifilar, trifilar o tetrafilar que conducen la
corriente eléctrica desde el centro de distribución principal (T.G.) Hasta los tableros de
distribución.

TD
TG

Alimentadores TD

Acometida

El código recomienda que los conductores de los alimentadores deben tener suficiente capacidad
para suministrar energía a la carga presente y futura. Sobre este tema el código insinúa analizar las
siguientes alternativas.

a. Sobredimensionamiento de la ampacidad de los conductores.


b. El tipo de instalación, características de consumo, y el análisis de ingeniería del proyectista
entre un 30 a 50 %.
c. Sobredimensionamiento de los ductos o canalizaciones de los alimentadores cumpliendo
la relación del 40 y 60 %.

En ductos con alimentadores de diferentes medida AWG,se debe calcular la sección transversal
por cada calibre de conductor para determinar el diámetro del ducto en la proporción 40 – 60 %.
DISTRIBUCION DE LA CARGA

El diseño moderno de sistemas eléctricos recomienda lograr una distribución racional de cargas en
función del uso final de la corriente eléctrica.

Iluminación Potencia Calor Reserva

Esta distribución permite considerar en el diseño de los alimentadores el concepto de factor de


demanda.

FACTOR DE DEMANDA

Se define a la relación que existe entre la demanda actual del sistema total por sectores sobre la
carga total conectada al sistema.

Factor de demanda = dem. Máx/pot. Instalada


El factor de demanda se utiliza con mas propiedad con cargas distribuidas

DIAGRAMA UNIFILAR
CIRCUITOS DE ILUMINACION

La potencia máxima instalada en circuitos de iluminación no deberá exceder de 2000 vatios.

CIRCUITOS DE TOMA CORRIENTE

La demanda máxima prevista en este tipo de circuitos no deberá exceder de 3000 vatios. La
sección mínima debe ser AWG#12

CIRCUITOS DE ILUMINACION

La demanda máxima en iluminación y tomacorrientes en instalaciones domiciliarias se afectaran


de los siguientes factores de demanda.

Potencia instalada factor de demanda


Los primeros 3000W 100%
De 3001W a 8000W 35%
8001 a mas 25%

CIRCUITOS DE FUERZA

La demanda máxima en fuerza en instalaciones domiciliarias se afectaran de los siguientes


factores de demanda.
No de equipos factor de demanda
2 o menos 100%
3a5 75%
6 o mas 50%

DETERMINACION DEL ALIMENTADOR MOTORES

TG ILUMINACION
Alimentadores

RESERVA
