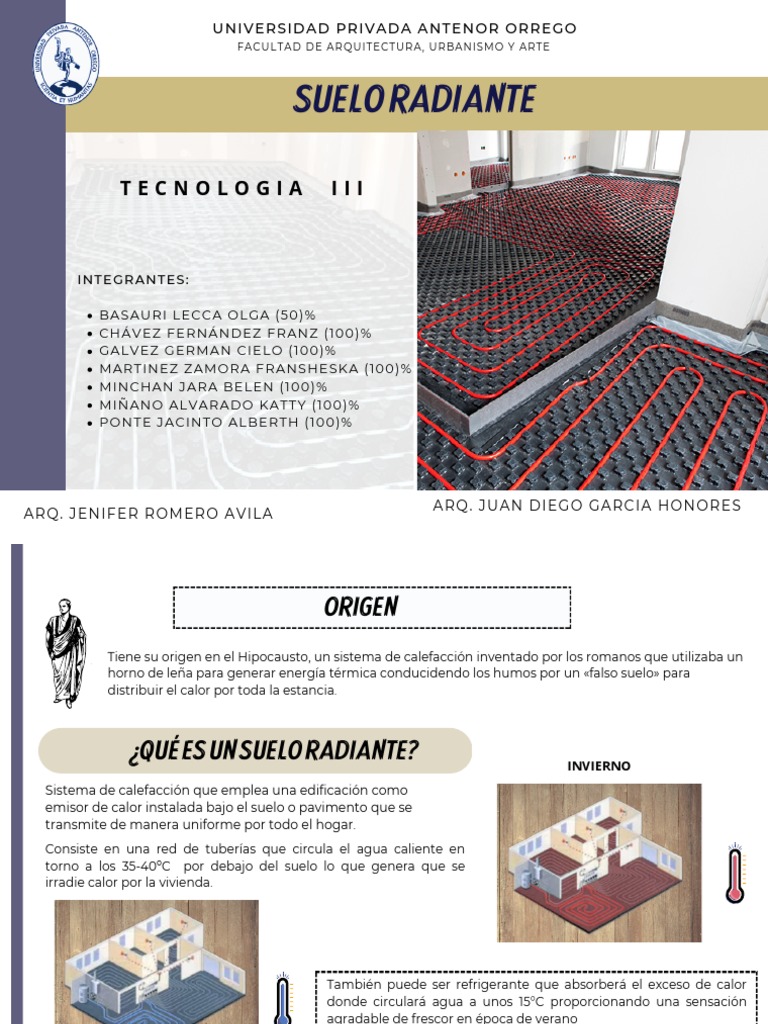

UNIVERSIDAD PRIVADA ANTENOR ORREGO

FACULTAD DE ARQUITECTURA, URBANISMO Y ARTE

SUELO RADIANTE
TECNOLOGIA III

INTEGRANTES:

BASAURI LECCA OLGA (50)%

CHÁVEZ FERNÁNDEZ FRANZ (100)%
GALVEZ GERMAN CIELO (100)%
MARTINEZ ZAMORA FRANSHESKA (100)%
MINCHAN JARA BELEN (100)%
MIÑANO ALVARADO KATTY (100)%
PONTE JACINTO ALBERTH (100)%

ARQ. JUAN DIEGO GARCIA HONORES

ARQ. JENIFER ROMERO AVILA
 ORIGEN
Tiene su origen en el Hipocausto, un sistema de calefacción inventado por los romanos que utilizaba un
horno de leña para generar energía térmica conducidendo los humos por un «falso suelo» para
distribuir el calor por toda la estancia.

¿QUÉ ES UN SUELO RADIANTE? INVIERNO

Sistema de calefacción que emplea una edificación como
emisor de calor instalada bajo el suelo o pavimento que se
transmite de manera uniforme por todo el hogar.
Consiste en una red de tuberías que circula el agua caliente en
torno a los 35-40ºC por debajo del suelo lo que genera que se
irradie calor por la vivienda.

También puede ser refrigerante que absorberá el exceso de calor

donde circulará agua a unos 15°C proporcionando una sensación
agradable de frescor en época de verano

VERANO
 TIPOS

SUELO RADIANTE POR AGUA SUELO RADIANTE ELÉCTRICO

Funciona a causa de la circulación del agua caliente
por las tuberías instaladas debajo del suelo.
Este mecanismo debe estar conectado a una caldera
de condensación o bomba de calor que genere el agua
caliente para luego distribuirla a través del suelo
radiante.
Se necesita de profesionales con grandes
conocimientos técnicos y tiene un alto costo.
Funciona a través y únicamente de la energía eléctrica y
se instala bajo el revestimiento del suelo.
Lleva una estructura serpenteante que al calentarse
traspasa el calor al suelo.
Su instalación no es muy compleja y es de más bajo
costo sin embargo implica un elevado consumo
eléctrico
 VENTAJAS

ELEVADO RENDIMIENTO
Los circuitos que transportan el agua son muy delgados y
el caudal a mover es mínimo; tambien la energía para
calentar o enfriar también será mínimo.

BAJO CONSUMO
Se consiguen grandes ahorros de energia ya que el uso de
suelo radiante consume entre un 10% y un 20% menos en
relación a otros sistemas de calefacción convencional.

USO DE ENERGÍAS RENOVABLES

Se utiliza fuentes de energía renovables como son la
aerotermia o la geotermia y esto lo convierte en uno de los
sistemas de calefacción más respetuosos con el medio
ambiente.

LIBRE ESPACIO
Al estar instalado el sistema bajo suelo, ya no se colocan
elementos en las paredes como radiadores o convectores
y el espacio habitable queda totalmente libre y despejado.

MAYOR SESACIÓN DE CONFORT

El calor se reparte de forma uniforme por todo el
ambiente. Al no producirse corrientes de aire se reduce el
polvo, no produce sequedad y la baja humedad evita la
aparición de ácaros.
 DESVENTAJAS

PRECIOS
Se requiere una inversión económica superior a la que requieren otros
sistemas. El precio puede estar en los 50 euros/m2, sin incluir el precio del
mortero.

SISTEMA DE ALTA INERCIA

Presenta una elevada inercia térmica ya que se trata de calentar o enfriar la
masa que se encuentra sobre la superficie. Además, este sistema no se
adapta bien a los cambios bruscos de temperatura debido al tiempo que
tarda en calentarse y/o enfriarse.

SE REQUIERE CONOCIMIENTO TÉORICO

Este tipo de instalación conlleva cierta complejidad técnica, no tanto en su
instalación sino en su mantenimiento. Por tanto, la instalación y
mantenimiento del suelo radiante deben ser realizados por personal muy
calificado.

MEJOR EN ZONAS DE HUMEDAD BAJA

Es más adecuado en zonas geográficas donde la humedad del aire sea baja.
De esta forma se evita la condensación en aquellos momentos en que el
sistema necesite alcanzar temperaturas lo suficientemente bajas como para
disipar las cargas térmicas del ambiente.
 APLICACIONES

Viviendas Ciudades - Sistemas anti heladas

Refrescamiento por suelo
radiante, lo que ayuda a que
Se colocan en calles y
dicha instalación sea más
algunas carreteras
fácilmente amortizada, ya
que no se necesita de
equipos de aire Aportar calor, y más
acondicionado. concretamente,
evitar la acumulación
En cuanto a la calefacción, de nieve o hielo en
se aconseja en zonas en las calles, algunas
que no se produzcan carreteras
cambios muy bruscos en
las temperaturas
exteriores.

Estadios de fútbol Zonas comerciales

Los tubos colocados Centro logístico de más de

debajo de las raíces
del césped
mantienen el campo
de juego libre de
heladas.
Ejemplo: Estadio de
fútbol “Rhein Neckar
Arena”.
15.000 m² de superficie.
En la nave de almacén de
gran superficie, sometida
en algunas zonas a
elevadas cargas puntuales,
se ha instalado una
calefacción industrial por
superficies radiantes.
APLICACIONES RENOVABLES
Aerotermia
Es una tecnología de energía renovable, reconocida por
la norma europea y con una “alta calificación energética”
La aerotermia es un generador compuesto por una
bomba de calor capaz de calentar o enfriar agua
utilizando la energía contenida en el aire.
Aerotermia con suelo radiante es de los más solicitados y
debido a que es sistema totalmente limpio que utiliza
energía renovable.
La bomba de aerotermia suele dividirse en dos (un
aparato que va dentro del hogar y otro que va en la
fachada), estos se comunican entre sí para mover el calor
de un sitio a otro. De esta forma se consigue climatizar el
ambiente
Aerotermia + Placas
solares
Gracias a la combinación de estos
equipos se mantiene el confort de tu
vivienda escogiendo la temperatura
idónea en tu hogar y con agua caliente
siempre disponible.
La energía solar es captada por los
paneles convirtiéndola en electricidad
con la cual se alimenta a la aerotermia
que convierte energía eléctrica en
térmica calentando o enfriando la
vivienda por el suelo radiante
(refrescante).
 MATERIALES
Los materiales que se utilizan en la instalación, encontramos cuatro capas
características. En primer lugar, empezando desde la capa más profunda encontramos
un folio plástico, encima el aislamiento térmico. Luego van las tuberías del suelo
radiante por agua, o suelo radiante eléctrico.

La colocación del suelo radiante, concretamente de las tuberías, se hace en forma de

espiral, de serpentín o de doble serpentín. Seguido se encontraría la capa de mortero
de cemento, y por último el pavimento.
DISTRIBUCIÓN DE LOS TUBOS
La ubicación de los colectores o
equipos de distribución dependerá
del tipo de instalación que se vaya a
realizar.
Agua caliente sanitaria: los
colectores se situarán en aquella
estancia en el que se va a realizar la
distribución del agua: cocina, baño,
etc.
Radiadores y suelo radiante: los
colectores o el equipo de
distribución se ubicará lo más
centrado posible en la vivienda,
para que la longitud de los circuitos
sea la mínima posible.
La ubicación más habitual de los
colectores o equipos de distribución
suelen ser los armarios empotrados,
las salas de calderas y los armarios
de la cocina.

En el caso del esquema de «serpentín» el suelo no tendrá una temperatura

uniforme, ya que a medida que avanza el tubo se va enfriando el agua de su
interior. Este tipo de instalación no se debe utilizar.

Sin embargo, tanto el «doble serpentín» como la «doble espiral» ofrecerán la

misma temperatura por todo el suelo. El «doble serpentín» se utiliza para
superficies cuya forma geométrica sea más compleja.
 Caja de colectores
3. COLOCAR EL PANEL AISLANTE

INSTALACIÓN
HIDRONICO
Colocar bien los paneles para que las juntas
queden totalmente cerradas

Herramientas:
Banda perimetral Tuberías de suelo radiante
Mortero de cemento
Evita que el
mortero entre
en el panel

Panel aislante Grapas de fijacion para los tubos

Placas de aislamiento 4. INSTALAR TUBERIAS
Max hasta 100 m2, si en caso el ambiente es
mas grande, se hará otra instalación

La tuberia empieza
desde la caja , recorre el
ambiente dejando 10
1. PREPARAR LA SUPERFICIE 2. INSTALACION DE COLECTORES cm y vuelve al mismo
lugar, asi teniendo un
Limpiar y nivelar el suelo, cuando
Conectar el sistema de calefacción a la calor uniforme
haga falta.
caldera o a la bomba de calor. Desde este
colocar una banda perimetral de
punto saldrán y volverán los distintos
plástico a modo evitar en la medida 5.COMPROBAR
circuitos de tuberías, y nos permitirá
de lo posible las tensiones 6. VERTIR MORTERO
regular la temperatura individualmente
producidas por la dilatación o
en cada estancia.
contracción del suelo
Por último,
se lleva a
cabo el
vertido de
mortero
autonivelant
e (con un
espesor de
unos 5 cm)
¿Es rentable instalar suelo radiante?

El suelo radiante es un sistema de climatización que resulta

rentable incluso a corto plazo, ya que se trata de un sistema
muy eficiente y confortable.

Proporciona un elevado nivel de confort. El suelo radiante permite

mantener una temperatura uniforme en toda la vivienda y no existen
focos de aire caliente como en el caso de los radiadores o fan-colis.
Además, al no generarse corrientes de aire, evitamos que se reseque el
ambiente y los movimientos de polvo y ácaros.
Ahorro energético. Al emplear una temperatura de impulsión menor a la
de otros sistema (30-35ºC frente a los 55-70ºC de los radiadores) consigue
alcanzar una sensación de confort con un menor coste energético. Es
ideal para combinarlo con sistemas de energías renovables como la
aerotermia o geotermia.
Suelo radiante refrescante. Si combinamos el suelo radiante con una
bomba de calor, podremos utilizarlo para refrescar nuestra vivienda
durante los meses de calor. Esto se consigue empleando la misma red de
tuberías, a través de la que circularía el agua entre 13ºC-18ºC.
Sistema invisible. Al estar instalado bajo el pavimento, no se ve,
simplemente sentimos el confort que nos proporciona. De esta manera,
no tenemos ningún elemento que condicione la decoración de la
vivienda y dispondremos de más espacio libre.
Precio de Instalacion
