Riego áreas verdes Majes

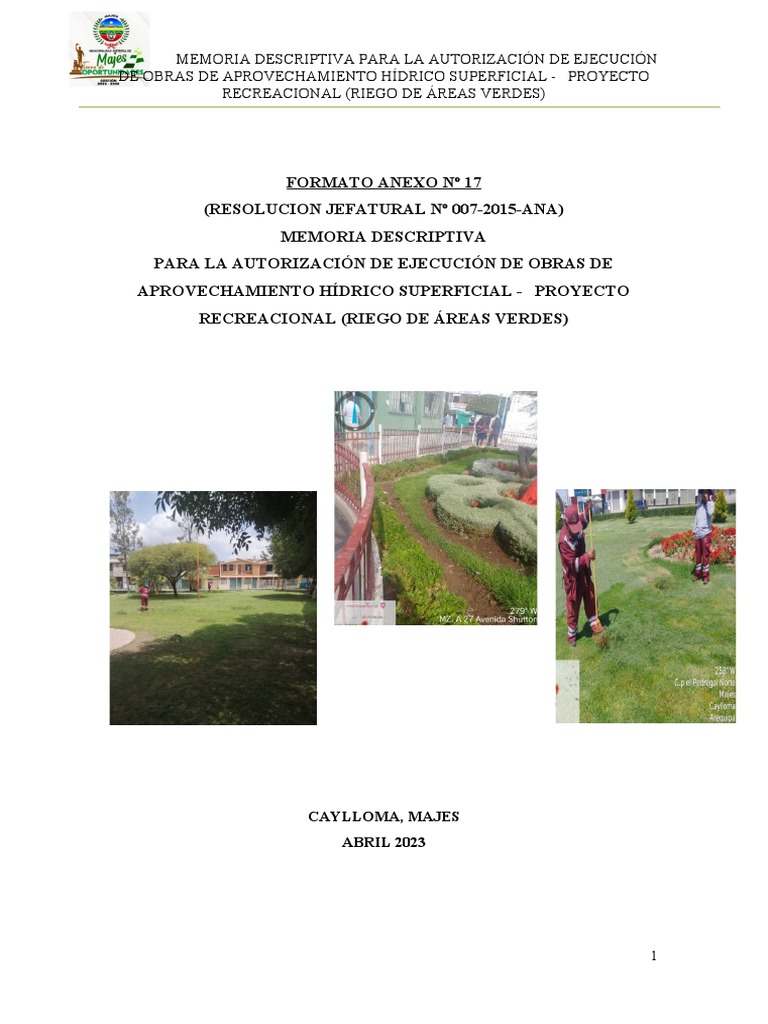

MEMORIA DESCRIPTIVA PARA LA AUTORIZACIÓN DE EJECUCIÓN
DE OBRAS DE APROVECHAMIENTO HÍDRICO SUPERFICIAL - PROYECTO

RECREACIONAL (RIEGO DE ÁREAS VERDES)
FORMATO ANEXO Nº 17
(RESOLUCION JEFATURAL Nº 007-2015-ANA)
MEMORIA DESCRIPTIVA
PARA LA AUTORIZACIÓN DE EJECUCIÓN DE OBRAS DE
APROVECHAMIENTO HÍDRICO SUPERFICIAL - PROYECTO
CAYLLOMA, MAJES
ABRIL 2023
1
Índice
I. GENERALIDADES..................................................................................................3
1.1 Antecedentes............................................................................................................3
1.2 Objetivos..................................................................................................................3
1.3 Ubicación.................................................................................................................4
II. DISPONIBILIDAD HÍDRICA..............................................................................6
2.1 Disponibilidad acreditada........................................................................................6
2.2 Descripción de la infraestructura hidráulica mayor existente..................................7
2.3 Descripción de la infraestructura hidráulica menor.................................................9
III. INGENIERIA DEL PROYECTO HIDRAULICO..............................................11
3.1 Aspectos generales.................................................................................................11
3.2 Demanda de agua...................................................................................................12
3.3 obras a implementar para riego de parques mencionado líneas atrás....................12
IV. PLAN DE APROVECHAMIENTO DE LOS RECURSOS HÍDRICOS............14
4.1 Fuente de abastecimiento de agua, caudal y volumen requerido...........................14
4.2 Área de influencia..................................................................................................14
4.3 Operación y mantenimiento...................................................................................15
4.5 Impacto ambiental del proyecto.............................................................................15
ANEXOS.........................................................................................................................15
2
I. GENERALIDADES
1.1 Antecedentes
 Ley Nº 29338 Ley de Recursos hídricos y su reglamento aprobada mediante
Decreto Supremo Nº 001-2010-AG.
 DS Nº 023-2014 MINAGRI, por mediante el cual se modifica el reglamento de
la Ley de Recursos Hídricos.
 Reglamento de procedimiento administrativos para el otorgamiento de derechos
de uso de agua y autorización de ejecución de obras en Fuentes Naturales de
agua, aprobado mediante Resolución Jefatura Nº 007-2015-ANA.
 Mediante Resolución Directoral Nº 1656-2019-ANA/AAA.CO de fecha del 24
de diciembre del 2019, la Autoridad Administrativa del Agua Capliña Ocoña,
aprueba la acreditación de disponibilidad hídrica a favor de la Municipalidad
Distrital de Majes, para el desarrollo del proyecto recreacional (riego de áreas
verdes), con un volumen anual de 44 481.397m3/año, teniendo como fuente de
agua el sistema regulado Colca Siguas.
 Según las normas citadas en líneas anteriores, la Municipalidad Distrito de
Majes ha optado por desarrollar a la presente memoria descriptiva para la
Autorización de Ejecución de obras de aprovechamiento hídrico superficial; el
mismo en base al formato que establece la Resolución Jefatura Nº 007-2015-
ANA.
1.2 Objetivos
Obtener la autorización de ejecución de obras de aprovechamiento hídrico superficial
para ejecución del riego de área verde, mediante una resolución directoral emitida por
Autoridad Administrativa del Ana Caplina Ocoña, de la autoridad Nacional de Agua.
1.3 Ubicación
a) Ubicación Geográfica
3
Coordenadas de
Fuente Ubicación Política
la fuente de agua
de Agua
Este Norte Distrito Provincia Dpto
Sistema Regulado Colca

815 443 204 8 207 065 Majes Caylloma Arequipa
Siguas/Bocatoma Pitay
b) Ubicación Política
Distrito: Majes
Provincial: Caylloma
Departamento: Arequipa
c) Jurisdicción administrativa de agua

Consejo de Recurso hídricos de cuenca: Quilca Chili
Autoridad Administrativa de Agua : Capliña Ocoña
Administración Local de Agua : Colca Siguas Chivay
Junta de usuario : Pampa de Majes
Imagen Nº 01: Ubicación de Majes Pedregal
Imagen Nº 02: Ubicación del distrito de Majes donde se desarrollara el proyecto

recreacional
4
Imagen Nº 03: Ubicación del proyecto
d) Accesibilidad y vías de comunicación

Se puede acceder al lugar del proyecto desde la ciudad de Arequipa a través de
la carretera Panamericana sur, hasta el lugar denominado Alto Siguas (distante
120 km de la ciudad de Arequipa) de ahí se prosigue por un camino asfaltado
una distancia promedia de 6 km en dirección norte para llegar al centro poblado
el pedregal, que es la capital del Distrito de Majes.
Cuadro Nº 01: Distancia y tiempo
5
Tramos Distancia (km) Tipo de carretera

Arequipa-Alto Siguas 2 horas Asfaltado
Alto Siguas-punto de 10 minutos Asfaltado
trabajo aprox.
II. DISPONIBILIDAD HÍDRICA
2.1 Disponibilidad acreditada

Mediante Resolución Directoral Nº 1656-2019-ANA/AAA.CO de fecha del 24
de diciembre del 2019, la Autoridad Administrativa del Agua Capliña Ocoña,
aprueba la acreditación de disponibilidad hídrica a favor de la Municipalidad
Distrital de Majes, para el desarrollo del proyecto recreacional (riego de áreas
verdes), con un volumen anual de 44 481.397m3/año, teniendo como fuente de
agua el sistema regulado Colca Siguas, tal como se muestra a continuación:
2.2 Descripción de la infraestructura hidráulica mayor existente

El 16 de agosto del año 2003, mediante DS Nº 020-2003-Vivienda, se transferio el
proyecto Especial Majes-Siguas el Gobierno Regional Arequipa. Que comprende un
conjunto de obras de infraestructura hidráulica mayor que permiten la operación de la
primera etapa de proyecto especial Majes Siguas.
6
Para la primera etapa, se han regulado parcialmente recursos hídricos de la cuenca

colca, que se trasvasan a la cuenca del rio alta de rio siguas, los que posteriormente son
derivados hacia Pampas de Majes.
La infraestructura hidráulica mayor agrupa en:
o Embalse condoroma
o Sistema aducción Tuti-Tunel terminal
o Sistema derivación Pitay-Majes
o Sistema canal madre
o Sector Majes
El sistema hidráulica del proyecto Majes-Siguas se inicia en el embalse condoroma,

ubicado en las partes altas de la cuenca del rio colca, cerca al pueblo de chichas. Su
capacidad total es de 285n Hm3.
El agua embalsada es regulada y entregada al rio Colca, por donde discurre hasta ser
captada en la bocatoma Tuti, muy próximo al pueblo del mismo pueblo.
La bocatoma Tuti se ha construido en el cauce del rio Colca, a una cota

aproximadamente de 3.730 msnm, a partir de la cual la obra se eleva a la cota 3 747
msnm, nivel del puente de acceso y maniobras.
En la sección de la obra, el cauce es contenido entre dos paredes rocosas, prácticamente

verticales, que constituyen los estribos del barraje.
La bocatoma Tuti es una presa derivadora, cuyo elemento principal es el barraje, que
cruza el cauce del río Colca y eleva el nivel del agua hasta la cota 3.745 msnm,
originando un pequeño represamiento que permite la captación de los caudales
necesarios.
En la bocatoma Tuti el agua es derivada hacia el canal de la aducción Tuti Siguas, que
se desarrolla por la margen izquierda del río Colca, hasta las inmediaciones del pueblo
de Huambo; a partir de este lugar el agua es trasvasada, mediante el Túnel Terminal, a
la quebrada de Huasamayo (sub cuenca Siguas), cerca al pueblo Querque.
Está compuesta por 88km de túneles y 13 km de canales.
El criterio fundamental de diseño de los túneles de la aducción ha sido para una

capacidad de transporte de 34 m3/seg que representa el caudal máximo previsto a ser
utilizado por el Proyecto Especial Majes. El tirante que corresponde a dicho caudal es
de aproximadamente 3.10 m. calculado con el coeficiente de rugosidad de Strickler de
70 teniendo en consideración la variación en el tiempo de la rugosidad del acabado de
los túneles.
7
La sección de herradura escogida permite el acceso al interior del túnel que resulta Con
vehículos para inspección y mantenimiento, indispensable en vista de la extensión del
sistema.
Los túneles excavados en roca representan, en su mayoría, las mismas características

hidráulicas y geométricas, que son las siguientes:
 Sección interna acabada de herradura en radios del piso de 3.80 m, radio en la

zona del pie derecho de 5.30 m y radio en la bóveda de 1.90 m.
 Pendiente promedio de 1.5 m por Km.
 Revertido totalmente en concreto y acabado con encofrado metálico.
 Espesor mínimo del revestimiento 20
Los canales del sistema Tuti – Túnel terminal constituyen el elemento de conexión entre
los túneles, ya descritos, desarrollándose en la misma ladera izquierda del río Colca,
desde la boca de salida de un túnel hasta la boca de entrada del siguiente.
Para su diseño se han empleado los siguientes criterios:
 Los canales de aducción han sido diseñados para una capacidad de transporte de
34m3/s, que representa el caudal máximo previsto para el proyecto.
 El tirante correspondiente es de aproximadamente de 3.05 m, calculado con
coeficiente de rugosidad de Strickler de 70.
La velocidad máxima prevista del agua es de 3.50 m/s.
Las dimensiones para inspección y mantenimiento mediante las ramas de acceso.
Desde el punto de vista estructural, se puede indicar que todas las obras Son reforzadas
con acero estructural.
Posteriormente que el agua es trasvasada hasta la quebrada de Huasamayo es conducida

hasta después de su confluencia con el rio Siguas; luego el agua es captada en la
bocatoma de Pitay. La bocatoma se ubica en el cauce del río Siguas en la cota
aproximada de 1.665 msnm, cercano a los poblados de Pitay y Lluclla, entre las
coordenadas 8 207 200N a 8 207 400 N y 173 950 E a 174 250 E, en el mismo Valle de
Siguas.
Las obras de capacitación se ubican al inicio de la bocatoma de Pitay en la margen

derecha del rio Siquas. Tiene 06 ventanas, que son reguladas por medio de compuertas
deslizantes de 2.0 X 1.5 m. la entrada de las ventanas de captación están provistas de
rejas de protección con el objeto de evitar el ingreso de material flotante,
inmediatamente está el desarenador con tres naves de 50.48 X 3.50m, que cumplen la
función de sedimentar arena de 0.3 mm.
8
La longitud total del canal es 15.794 Km, de los Cuales 10 599 Km están conformados
por túneles y 5.130 Km por canales, de los Cuales 0.133 Km corresponden a la
Bocatoma Pitay.
La capacidad máxima del canal es de 20 m³/seg. y actualmente solo está conduciendo

alrededor de 12.5 m/s suficientes para cubrir las demandas actuales.
El canal de Derivación se desplaza por la margen derecha del rio Siguas recorriendo la
ladera del cerro y siguiendo una pendiente preestablecida.
El recorrido del canal, está comprendido desde la Bocatoma de Pitay hasta el

desarenador Terminal (cabecera de la Irrigación Majes) entre las coordenadas 8 195 750
N a 8 207 200 N y 166 425 E
EI desarenador terminal es una estructura de concreto amado, de sección rectangular a

trapezoidal invertida, que tiene una longitud de 61.90 m. Presenta 04 naves paralelas de
48 X 4.0 m, que funcionan para sedimentar las arenas de 0.2 mm: las mismas que son
evacuadas por medio de un canal de descarga.
Este último tiene una longitud de 62.25 m, sección rectangular de 20 X 1.50 m en

concreto armado. Debido a que el canal tiene pendiente fuerte, se ha construido en el
piso "dientes disipadores" de disposición alterna.
2.3 Descripción de la infraestructura hidráulica menor

Canal Madre
Constituidos por dos canales paralelos de 8 m3/seg., en un primer tramo cada uno
trazado perpendicularmente a las curvas de nivel del terreno, que comprende los canales
1R, 2Ry 3R. Un segundo tramo constituido por un canal que deriva el agua al
Asentamiento "D" y Pampa Baja.
Canal Lateral 1R
Abastece a la sección E, está constituido por 8 asentamientos E1, E2, E3, E4, E5, E6,
E7 y E8, el agua se deriva mediante una estructura de tomas reguladas con compuerta y
es transportada a un desarenador de donde parte un canal que alimenta al vaso
regulador. Así tenemos que los vasos VR-5, VR6, VR7, VR8, VR9, VR10, VR11 y
VR12, sirven a los Asentamientos E1, E2, E3, E4, E5, E6, E7 y E8 respectivamente.
En el sistema del canal 1R se encuentra tres tomas de derivación se ubican en la

progresiva 2+343.8 que sirven a los Asentamientos E1 y E2, la segunda derivación
ubicada en la progresiva 6+536.15, que sirven a los Asentamientos E3 y E4, la tercera
derivación en la progresiva 9+703.20 que sirven a los asentamientos E5, E6, E7 y E8
Canal Lateral 2R
9
Abástese al sector la Colina que forma parte de la sección A. en el sistema del canal 2R
se encuentra en el primer tramo 02 tomas de derivación, el primero (P1-2R) se
encuentra en la progresiva 0+630, el segundo (P3-2R), en la progresiva 1+912, y por
último el (P4-3R) ubicado en la progresiva 2+739.5
Canal Lateral 3R
El canal 3R abástese a las Comisiones de Usuarios El Alto, El Pedregal. Los Molles,

Zona Especializada, B1, B2, B3, B4, C1, C2, y C3.
EI Canal 3R se origina desde la toma 3R del canal Madre desde el primer tramo del
canal se derivan 05 tomas que son las siguientes:
 P1-3R ubicada en la progresiva 0+08530

 P2-3R ubicada en la progresiva 1+112.80
Comisión De Usuarios El Alto
Troncal Principal
Esta troncal se inicia en la cámara de descarga de tubería de presión del ramal P1-3R, y
está constituida por tuberías de asbesto Cemento con un diámetro de 200mm,
Comisión De Usuarios EI Pedregal
El canal 3R abástese al sector El Pedregal, que forman parte de la sección A. en este

canal se ubican 03 tomas, todas las tomas captan directamente del canal, tiene un
sistema de control a través de Compuertas; las tomas son: P2-3R, P3-3R, P4-3R.
Comisión De Usuarios Los Molles
Troncal Principal
Esta troncal se inicia en la cámara de descarga de tubería de presión del ramal P5-3R, y
está constituida por tuberías de Asbesto Cemento con un diámetro de 20Omm.
Poza de Compensación T-13
Tiene la función de regular los caudales transportados por el 1 er tramo del canal lateral
3R, en las diferentes situaciones de operación, tiene una capacidad útil de 42000m3.
La poza tiene forma de tronco de pirámide con base rectangular, cuyas principales
características geométricas e hidráulicas son las siguientes:
Base inferior
10
Largo (m) : 13200
Ancho (m) :104.00
Base superior
Largo (m) :141.00
Ancho (m) :113.90
Altura total (m) :3.30
Cota de coronamiento (m.s.n.m.) :1473.85
Cota de fondo (m.s.n.m.) :1470.55
Ancho de coronamiento (m) :4.00
Volumen total (m³) :42000.00
III. INGENIERIA DEL PROYECTO HIDRAULICO
3.1 Aspectos generales

Las obras de infraestructura menor de riego que se plantea ejecutar mediante el
presente formato anexo 12 de la R.J. N° 007-2015-ANA, servirán para atender las
demandas de agua para el mantenimiento de áreas verdes aledañas al Monumento al
Agua, cuya acreditación de disponibilidad hídrica superficial ha sido aprobada
mediante la Resolución Directoral N° 1656-2019-ANA/AAA. CO del 24-DIC-2019;
en dicha resolución se acredita un total de 44,841.397 m 3/al año para el riego de un
total de 2.1 há.
En este contexto se Considera la entrega de agua a través de una bocatoma de

captación, cuya estructura se propone sea al costado derecho del canal de descarga
de la posa de compensación T-13 del canal lateral 3R.
3.2 Demanda de agua

La demanda de agua necesaria para atender el área verde a irrigarse es como a
continuación se detalla:
Cuadro Nº 02: Demanda de agua
Lugar donde se utilizara el agua Área bajo Demanda de

(parques) riego Total agua (m3/año)
(ha)
11
• Parque las Malvinas

• Parque la libertad
• Parque recreacional futuro majes 2.1 Hectáreas 44,841.397
• Campo ferial
• Estadio Almirante Grau
Imagen Nº 04: Sistema de abastecimiento de agua a áreas de riego
3.3 obras a implementar para riego de parques mencionado líneas atrás

La toma se realizara del lateral del canal 3R, en las coordenadas UTM WGS 84 zona 18
k 80074.81 E – 8192574.23 S. desde el cual se realiza el traslado mediante tuberías
hasta los parques de las Malvinas, parque la libertad, parque recreacional futuro majes,
campo ferial y el estadio almirante Miguel Grau.
Sistema de conduccion
La tuberia de conduccion accanca despues de la caja de valvulas, con tuberia de fibra de
vidrio de 8” un recorrido de 1888 metros lineales, para posterior reducir a un a tuberia
de 6” con recorrido de 1503 metros lineales, posterior a ello pasar a una tuberia de 4”
con un recorrido de 385 metros liniales y a partir de este ultimo pasa a una reduccion de
12
3” estos son los que llegan de manera directa hasta las areas a regar (parques)
recorriendo un total de 578 metros lineales.
Imagen Nº 05: valvula y medidor volumetrico
Cuadro Nº 04: Cronograma de trabajo (riego de parques)

Año 2023-2024
Riego de areas de: Fe Ma Ab Ma Ju Ju Ag Sep Oc No Di
Ene b r r y n l o t t v c
Parque las Malvinas X X X X X X X X X X X X
Parques la libertad X X X X X X X X X X X X
Parque recreacional futuro
X X X X X X X X X X X X
majes
Campo ferial X X X X X X X X X X X X
Estadio Almirante Miguel Grau X X X X X X X X X X X X
IV. PLAN DE APROVECHAMIENTO DE LOS RECURSOS HÍDRICOS
4.1 Fuente de abastecimiento de agua, caudal y volumen requerido

La toma de captación de agua para atender la demanda hídrica para el riego de los
parques, se ubica en las coordenadas UTM WGS 84 zona 18k 81443.204 E – 8207065
N, cuya fuente de abastecimiento es el canal lateral 3R, desde donde se capta el agua y
13
es conducido mediante diferente diámetros de tubería hasta el pinto de entrega que será
en los parques ya antes mencionados.
El requerimiento de agua será según los cuadros siguientes

Cuadro Nº 05: Área total a regar
Area bajo
Nombre de lugar donde se utilizara el Demanda agua
riego
agua (m3/año)
(ha)
Parque las Malvinas 0.27
Parques la libertad 0.33
Parque recreacional futuro majes 0.43 44 481.397
Campo ferial 0.45
Estadio Almirante Miguel Grau 0.62
Cuadro Nº 06: Demanda para riego de parques
4.2 Área de influencia

Los parques, están bajo la administración de la Municipalidad Distrital de Majes, el
canal lateral 3R y posa de descarga de agua, están bajo la responsabilidad de la Junta de
Usuarios Pampa de Majes, en Su condición de Operador de Infraestructura Hidráulica
Menor, y benefician a los usuarios general del distrito de Majes.
4.3 Operación y mantenimiento

La operación, mantenimiento y distribución del abastecimiento de agua cruda hacia los
diferentes parques estarán bajo sistema de responsabilidad de operarios, designados por
la Municipalidad Distrital de Majes.
4.4 Eficiencia de riego

Para la aplicación del agua de riego se progra que se debe emplear el sistema riego por
aspersión y goteo, habiéndose asumido que debe tener una eficiencia de aplicación del
14
90.0 %, Considerando una eficiencia de conducción del 97 % y una eficiencia de

distribución del 97 %, resultando una eficiencia de riego del 86.1% aproximadamente.
4.5 Impacto ambiental del proyecto

En las zonas del Proyecto de riego de parques, no existen indicadores tales como:
deforestación, erosión, Salinización, anegamientos, Sedimentación, entre otros; por lo
que las obras no causarán impacto ambiental negativo.
Muy por el contrario se tendrá impactos de carácter positivos, que se describen a
continuación
 Mejoramiento de las áreas verdes
 Aumento de la calidad de vida de la población en general
 Aumento de áreas e índice recreacionales y de esparcimiento
 Incremento de belleza paisajista.
 Ayuda en la mitigación los contaminantes de los cambios climáticos
ANEXOS
Plano de sistema de captación y distribución del agua cruda para riego de parques
15

Riego áreas verdes Majes

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Riego áreas verdes Majes

Cargado por

Copyright:

Formatos disponibles

MEMORIA DESCRIPTIVA PARA LA AUTORIZACIÓN DE EJECUCIÓN

DE OBRAS DE APROVECHAMIENTO HÍDRICO SUPERFICIAL - PROYECTO

Sistema Regulado Colca

c) Jurisdicción administrativa de agua

Imagen Nº 01: Ubicación de Majes Pedregal

Imagen Nº 02: Ubicación del distrito de Majes donde se desarrollara el proyecto

Imagen Nº 03: Ubicación del proyecto

d) Accesibilidad y vías de comunicación

Cuadro Nº 01: Distancia y tiempo

Tramos Distancia (km) Tipo de carretera

II. DISPONIBILIDAD HÍDRICA

2.1 Disponibilidad acreditada

2.2 Descripción de la infraestructura hidráulica mayor existente

Para la primera etapa, se han regulado parcialmente recursos hídricos de la cuenca

La infraestructura hidráulica mayor agrupa en:

El sistema hidráulica del proyecto Majes-Siguas se inicia en el embalse condoroma,

La bocatoma Tuti se ha construido en el cauce del rio Colca, a una cota

En la sección de la obra, el cauce es contenido entre dos paredes rocosas, prácticamente

Está compuesta por 88km de túneles y 13 km de canales.

El criterio fundamental de diseño de los túneles de la aducción ha sido para una

Los túneles excavados en roca representan, en su mayoría, las mismas características

 Sección interna acabada de herradura en radios del piso de 3.80 m, radio en la

Para su diseño se han empleado los siguientes criterios:

La velocidad máxima prevista del agua es de 3.50 m/s.

Las dimensiones para inspección y mantenimiento mediante las ramas de acceso.

Posteriormente que el agua es trasvasada hasta la quebrada de Huasamayo es conducida

Las obras de capacitación se ubican al inicio de la bocatoma de Pitay en la margen

La capacidad máxima del canal es de 20 m³/seg. y actualmente solo está conduciendo

El recorrido del canal, está comprendido desde la Bocatoma de Pitay hasta el

EI desarenador terminal es una estructura de concreto amado, de sección rectangular a

Este último tiene una longitud de 62.25 m, sección rectangular de 20 X 1.50 m en

2.3 Descripción de la infraestructura hidráulica menor

En el sistema del canal 1R se encuentra tres tomas de derivación se ubican en la

El canal 3R abástese a las Comisiones de Usuarios El Alto, El Pedregal. Los Molles,

 P1-3R ubicada en la progresiva 0+08530

Comisión De Usuarios El Alto

Comisión De Usuarios EI Pedregal

El canal 3R abástese al sector El Pedregal, que forman parte de la sección A. en este

Comisión De Usuarios Los Molles

Poza de Compensación T-13

Largo (m) : 13200

Ancho (m) :104.00

Largo (m) :141.00

Ancho (m) :113.90

Altura total (m) :3.30

Cota de coronamiento (m.s.n.m.) :1473.85

Cota de fondo (m.s.n.m.) :1470.55

Ancho de coronamiento (m) :4.00

Volumen total (m³) :42000.00

III. INGENIERIA DEL PROYECTO HIDRAULICO

3.1 Aspectos generales

En este contexto se Considera la entrega de agua a través de una bocatoma de

3.2 Demanda de agua

Cuadro Nº 02: Demanda de agua

Lugar donde se utilizara el agua Área bajo Demanda de

• Parque las Malvinas

Imagen Nº 04: Sistema de abastecimiento de agua a áreas de riego

3.3 obras a implementar para riego de parques mencionado líneas atrás

Cuadro Nº 04: Cronograma de trabajo (riego de parques)

IV. PLAN DE APROVECHAMIENTO DE LOS RECURSOS HÍDRICOS

4.1 Fuente de abastecimiento de agua, caudal y volumen requerido

El requerimiento de agua será según los cuadros siguientes
