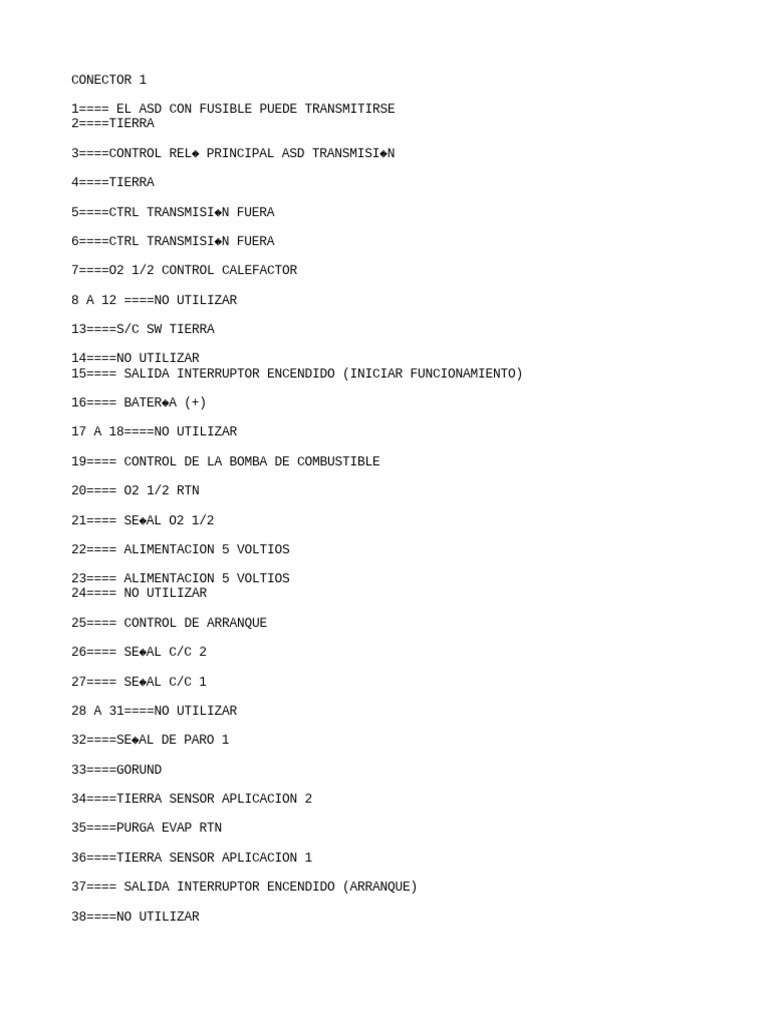

CONECTOR 1

1==== EL ASD CON FUSIBLE PUEDE TRANSMITIRSE


2====TIERRA

3====CONTROL REL� PRINCIPAL ASD TRANSMISI�N

4====TIERRA

5====CTRL TRANSMISI�N FUERA

6====CTRL TRANSMISI�N FUERA

7====O2 1/2 CONTROL CALEFACTOR

8 A 12 ====NO UTILIZAR

13====S/C SW TIERRA

14====NO UTILIZAR
15==== SALIDA INTERRUPTOR ENCENDIDO (INICIAR FUNCIONAMIENTO)

16==== BATER�A (+)

17 A 18====NO UTILIZAR

19==== CONTROL DE LA BOMBA DE COMBUSTIBLE

20==== O2 1/2 RTN

21==== SE�AL O2 1/2

22==== ALIMENTACION 5 VOLTIOS

23==== ALIMENTACION 5 VOLTIOS


24==== NO UTILIZAR

25==== CONTROL DE ARRANQUE

26==== SE�AL C/C 2

27==== SE�AL C/C 1

28 A 31====NO UTILIZAR

32====SE�AL DE PARO 1

33====GORUND

34====TIERRA SENSOR APLICACION 2

35====PURGA EVAP RTN

36====TIERRA SENSOR APLICACION 1

37==== SALIDA INTERRUPTOR ENCENDIDO (ARRANQUE)

38====NO UTILIZAR
39====CTRL PURGA EVAP
40====NO USAR

41====BUS CAN ALTO (+)

42 A 46====NO UTILIZAR

47====SE�AL ESM

48====SE�AL DE APLICACI�N 2

49====SE�AL DE APLICACI�N 1

50====SE�AL TRS T41

51====NO USAR

52====SE�AL DE PARO 2

53====SENTIDO GEN

54====BUS CAN BAJO (-)

55 A 57====NO UTILIZAR

58====ASD/CTRL RLY PRINCIPAL

CONECTOR #2

1==== ETC MOTOR (+)

2==== LPVFS CTRL

3 A 5 ==== NO UTILIZAR

6====CTRL COMP A/C

7====NO UTILIZAR

8====SE�AL IAT

9====SE�AL LPVFS

10====SE�AL PRES I/D

11==== SE�AL ECT2


12 A 20 ====NO USAR

21====CTRL INYECTOR #3

22====INYECTOR #4 CONTROL

23====INYECTAR #1 CTRL

24====CTRL INYECTOR #2

25====ETC MOTOR (-)


26====NO UTILIZAR

27====CTRL MFV

28====NO UTILIZAR

29====CTRL TRANS

30====NO USAR

31====2-4 SE�AL PRES

32====SE�AL PRES OD

33====SE�AL SENSOR DE OXIGENO O2 1/1

34 A 35====NO UTILIZAR

36====O2 1/1 RETORNO

37====SE�AL EOT
38====SE�AL CMP 1/2

39 A 40 ====NO USAR

41====ALIMENTACION 5 VOLTIOS

42====ALIMENTACION 5 VOLTIOS

43====ALIMENTACION 5 VOLTIOS
44 A 48 ==== NO UTILIZAR

49====O2 1/1 CONTROL CALEFACTOR

50====2-4 CTRL

51====CTRL CAMPO GEN

52====CTRL I/D

53====CTRL UD

54====SE�AL T1 TRS

55====SALIDA INTERRUPTOR IGN (DESBLOQUEO INICIO FUNCIONAMIENTO)

56====SE�AL TRS T42

57====SE�AL CMP 1/1

58====SENS TIERRA
59====NO UTILIZAR

60====SENTIR TIERRA

61====SE�AL SAF

62====TIERRA SENSOR TP
63====TP SE�AL 2

64====TP SE�AL 1

65====KS RETORNO

66====EN SE�AL DE VELOCIDAD

67 A 69 ====NO UTILIZAR
70====CMP 1/1 CTRL

71====NO UTILIZAR

72====CMP 1/2 CTRL

73====BOBINA # 4 CTRL

74====BOBINA # 3 CTRL

75====BOBINA # 2 CTRL
76====BOBINA # 1 CTRL

77====CTRL OD

78====SE�AL TRS T41

79====SE�AL CKP

80====SE�AL DE TEMPERATURA DE TRANS

81====SE�AL TRS T3

82====SENTIR TIERRA

83====ECT 1 SE�AL

84====SE�AL MFV

85====SE�AL DEL MAPA


86====SE�AL EOP
87====SENS TIERRA

88====SE�AL KS

89====SALIDA DE SE�AL DE VELOCIDAD

90====SENS TIERRA

91 A 96 ====NO UTILIZAR
