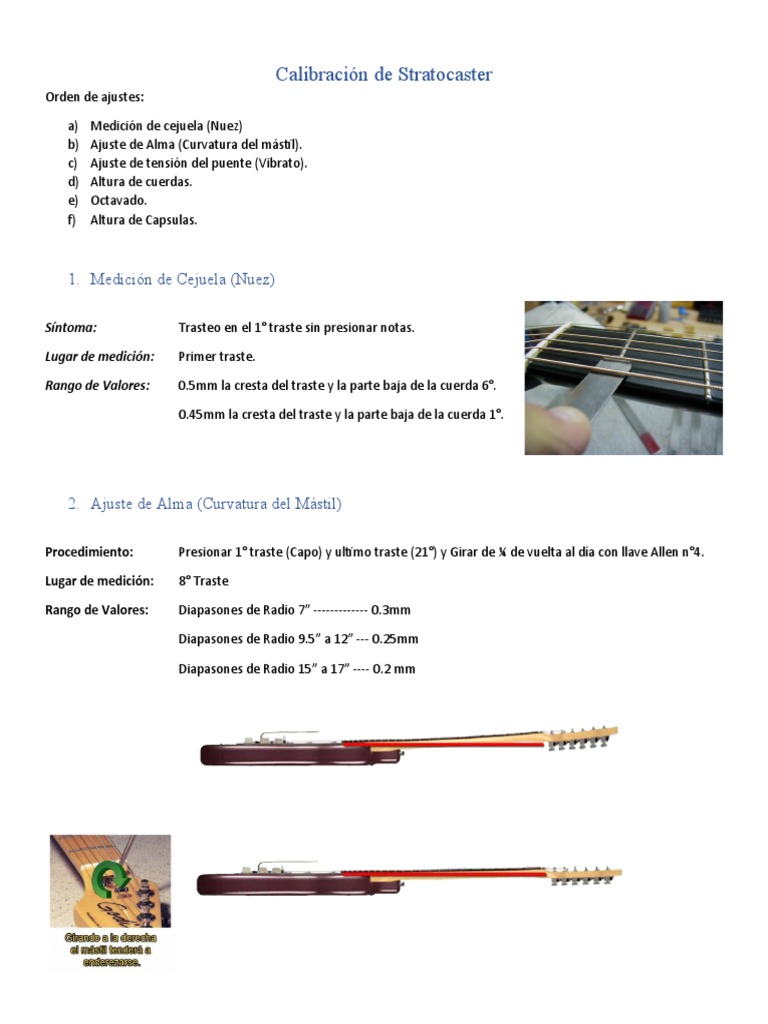

Calibración de Stratocaster

Orden de ajustes:

a) Medición de cejuela (Nuez)

b) Ajuste de Alma (Curvatura del mástil).
c) Ajuste de tensión del puente (Vibrato).
d) Altura de cuerdas.
e) Octavado.
f) Altura de Capsulas.

1. Medición de Cejuela (Nuez)

Síntoma: Trasteo en el 1° traste sin presionar notas.

Lugar de medición: Primer traste.

Rango de Valores: 0.5mm la cresta del traste y la parte baja de la cuerda 6°.

0.45mm la cresta del traste y la parte baja de la cuerda 1°.

2. Ajuste de Alma (Curvatura del Mástil)

Procedimiento: Presionar 1° traste (Capo) y ultimo traste (21°) y Girar de ¼ de vuelta al día con llave Allen n°4.

Lugar de medición: 8° Traste

Rango de Valores: Diapasones de Radio 7” ------------- 0.3mm

Diapasones de Radio 9.5” a 12” --- 0.25mm

Diapasones de Radio 15” a 17” ---- 0.2 mm

 3. Ajuste de tensión del puente

Procedimiento:

 Engrasar el puente en la parte de los tornillos de fijación

 Fijar el puente sin cuerdas. Ajustar tornillos externos hasta que el puente se levanta. Luego destornillar
justo para que quede plano respecto al cuerpo. Continuar apretando los 4 tornillos centrales sin hacer
fuerza. (se puede revisar deslizando una tarjeta por debajo de las 4 cabezas de los tornillos centrales.
 Engrasar el paso de las cuerdas en la Cejuela y en los carros del puente.
 Instalar un resorte del puente e Instalar 2 cuerdas (1° y 6°) , luego instalar otro resorte e instalar 5° y 4° y
terminar con el 3° Resorte y las ultimas cuerdas.
 Instalar un separador en el puente de 2.4 a 2.8mm. Si el separador queda cazado por la presión del
puente. Está bien. Sino a apretar los tornillos del “tira resortes” hasta que quede cazado
 Afinar las cuerdas
 Repetir punto anterior.
 Empezar a apretar los tornillos del “tira resortes” media vuelta cada uno hasta que el separador caiga
solo.
 Afinar la guitarra y comprobar que la altura del puente (Parte posterior esté entre 2.4mm y 3.2mm)

4. Altura de cuerdas

Síntoma: Trasteos en varias posiciones.

Lugar de medición: 17° traste.

Rango de Valores: 1.6 mm desde cresta del traste y la parte baja de la cuerda 6° para radios de 9.5” a 12”

1.6 mm desde cresta del traste y la parte baja de la cuerda 6°

1.2 mm desde cresta del traste y la parte baja de la cuerda 1° para radios de 15” a 17”

Procedimiento: Ajustar con las medidas antes descritas la altura de las cuerdas 1° y 6° para luego ajustar el resto
según el radio del diapasón.

5. Altura de Campsulas
