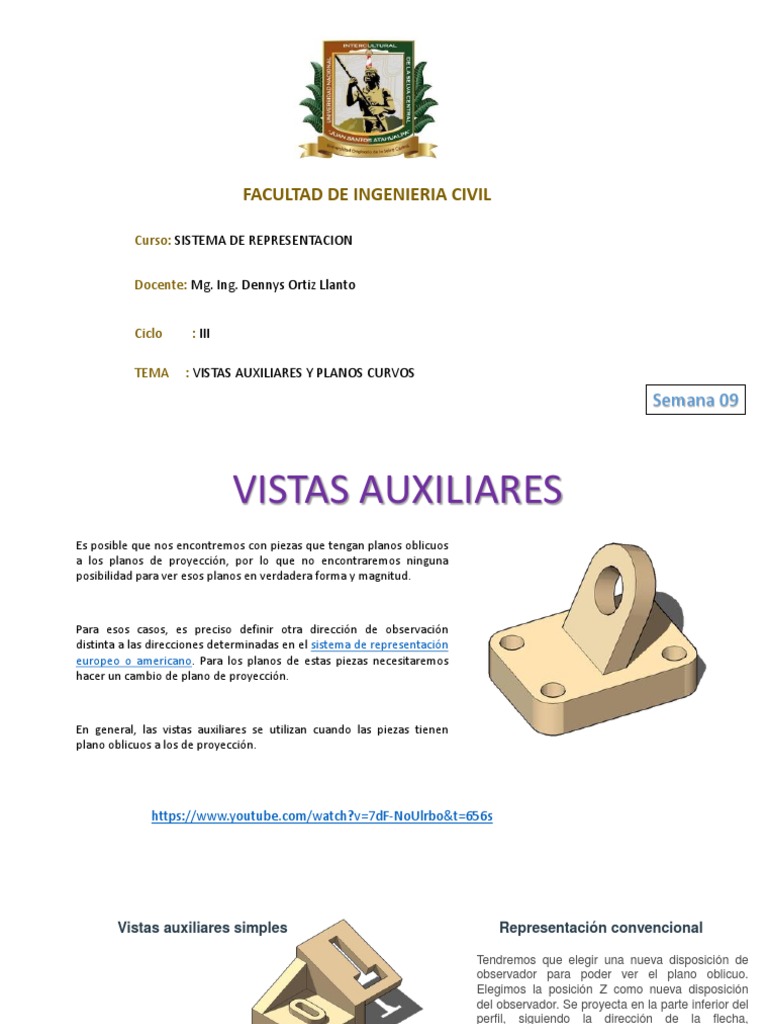

FACULTAD DE INGENIERIA CIVIL

Curso: SISTEMA DE REPRESENTACION

Docente: Mg. Ing. Dennys Ortiz Llanto

Ciclo : III

TEMA : VISTAS AUXILIARES Y PLANOS CURVOS

Semana 09
 VISTAS AUXILIARES
Es posible que nos encontremos con piezas que tengan planos oblicuos
a los planos de proyección, por lo que no encontraremos ninguna
posibilidad para ver esos planos en verdadera forma y magnitud.

Para esos casos, es preciso definir otra dirección de observación

distinta a las direcciones determinadas en el sistema de representación
europeo o americano. Para los planos de estas piezas necesitaremos
hacer un cambio de plano de proyección.

En general, las vistas auxiliares se utilizan cuando las piezas tienen

plano oblicuos a los de proyección.

https://www.youtube.com/watch?v=7dF-NoUlrbo&t=656s
Vistas auxiliares simples Representación convencional

Tendremos que elegir una nueva disposición de

observador para poder ver el plano oblicuo.
Elegimos la posición Z como nueva disposición
del observador. Se proyecta en la parte inferior del
perfil, siguiendo la dirección de la flecha,
obteniendo la vista Z con mayor claridad e
información.
Representación Real
 Vistas auxiliares múltiples

Se trata de vistas utilizando planos auxiliares a otros

auxiliares, dando como resultado la proyección múltiple de
una pieza.

Como puede observarse en la imagen de prueba, si

realizamos una proyección ortogonal real, las tres vistas
(alzado, plano y perfil), quedarían deformadas.

Por lo tanto la representación real no daría información

válida de la pieza, por lo que habría que mirar la pieza
desde una posición de observación distinta.
Representación convencional
 PLANOS CURVOS
Tipos de Planos
Las piezas que representan los distintos tipos de planos
son:

En este apartado veremos los planos curvos (Pieza3. Cilindro). Con este término
nos referimos a las superficies circulares de algunas piezas y a aquellos planos de
superficies cilíndricas y cónicas.
PLANOS CURVOS:

Se trata de un plano perteneciente a las partes cilíndricas o cónicas de una pieza, además de
las superficies cilíndricas (plano circular) que pueda poseer una pieza.
En el ejemplo de este apartado, nos referimos a planos circulares como el del cilindro (imagen
superior) que son paralelos y perpendiculares a los planos de proyección.

https://www.youtube.com/watch?v=80c8zBxY8jk
 OBTENER LAS PROYECCIONES. Procedimiento

Nos encontramos con un plano como el de la figura, que es circular

y es paralelo al plano de perfil (PP). Además, este plano es
perpendicular al plano horizontal (PH) y al plano vertical (PV).
En realidad, este caso es muy parecido al de los Planos Paralelos,
por lo que tanto la proyección horizontal como la proyección vertical
son una recta, mientras que la proyección de perfil será el círculo
en verdadera magnitud (por ser paralelo al PP)

El procedimiento de proyección ya lo vimos en los planos paralelos,

pero en este caso, hay que tener en cuenta un nuevo elemento. Se
trata de los ejes de simetría y los ejes de revolución.

Los ejes de simetría son aquellos que dividen a la circunferencia

en dos partes iguales, mientras que el eje de revolución es aquel
que recorre todo el interior de un cilindro y a partir del cual, se
genera el propio cilindro.
 Nos quedamos con las proyecciones

Según se dijo en el apartado de Proyecciones, trabajaremos con las

proyecciones de los planos de las piezas a trabajar, por lo que
tendremos que quitar el plano original y quedarnos con sus
proyecciones.

En el perfil podemos ver los ejes de simetría del plano circular

mientras que en el PH y el PV nos encontramos con el eje de
revolución. Estas dos proyecciones, de no ser por el eje de
revolución, se podrían confundir con un plano cuadrado.

Correspondencia entre vistas

Después de quitar el plano original, y cuando trabajemos

con las proyecciones, se debe mantener la
correspondencia entre vistas, es decir que exista la
misma relación entre las proyecciones
 Representación en un plano de dibujo

Cuando queremos representar en un plano de dibujo (o lámina) el plano circular

del ejemplo, tenemos que saber que lo que representamos son sus proyecciones.

De esta forma, tendremos que “romper” la esctrutura de los tres planos (PH, PV y
PP) por la línea de intersección entre los planos horizontal y de perfil, y girar los
planos horizontal y de perfil, hasta hacerlos coincidir con el Plano Vertical (PV)

Esto se representa en el plano del dibujo o lámina y tendríamos el trabajo

resuelto.

Dada la importancia de los ejes (de simetría y de revolución) para este tipo
de planos, en todas las vistas habrá que dejar plasmados las proyecciones
de estos ejes. Vemos que en el perfil se encuentran los ejes de simetría,
mientras en las proyecciones horizontal y vertical, nos encontramos con
los ejes de revolución.
Representación en un plano de dibujo

Lógicamente, no se deben dibujar los

limites de los planos de proyección
PV, PH y PP.

.
En la lámina o plano de dibujo,
deberán quedar las proyecciones
horizontal, vertical y de perfil, así
como los ejes de simetría y de
revolución.
Planos circulares y paralelos a los planos de proyección

Según lo visto, podemos ver que las proyecciones de un plano circular (como el del ejemplo)
tiene las mismas características que la de un plano de forma cuadrangular o rectangular. La
diferencia le encontramos en los ejes de simetría y de revolución.

En la proyección donde nos encontramos el

círculo en verdadera magnitud, nos encontramos
los ejes de simetría (horizontal y vertical).

Mientras que en las proyecciones donde nos

encontramos el círculo representado por una
línea, los ejes de revolución son
perpendiculares a la recta.

Veamos las proyecciones de distintos planos

circulares y paralelos a los distintos planos de
proyección:
 Plano circular paralelo al Plano Horizontal (PH)

El plano circular, paralelo al Plano Horizontal de proyección, está en verdadera magnitud en su

proyección de horizontal, mientras que las proyecciones vertical y de perfil, son una recta de
las dimensiones del tamaño del circulo (diámetro).
Plano circular paralelo al Plano Vertical (PV)

En este caso, el plano se ve en verdadera magnitud en la proyección vertical, mientras que las
proyecciones horizontal y de perfil, son una recta.
Plano circular paralelo al Plano de Perfil (PP)

De forma análoga a los casos anteriores, tenemos la verdadera magnitud en la proyección de

perfil. Las otras dos proyecciones, son rectas.
Los planos circulares de una pieza que sean paralelos a uno de los planos de proyección, su
proyección será en verdadera magnitud, esto es, el mismo tamaño y la misma forma

•Estos planos, serán perpendiculares a los otros dos (distinto del plano paralelo) y en
estos, se proyectará una línea del mismo tamaño del plano de la pieza.

•En todas las proyecciones deben quedar representados los ejes de simetría y de revolución.

•Entre las tres proyecciones (vistas) debe existir una correspondencia, de tal forma que el
ancho del plano sea el mismo en la proyección horizontal y el la proyección vertical

https://www.youtube.com/watch?v=_EAewhnspwg Vista Auxiliares parte 01

https://www.youtube.com/watch?v=Lh7_-IW_Fvs Vista Auxiliares parte 02

 3
R=1

3 r=0.5

3
2
2
1 4

6
5
 3

R=1
3
r=0.5

3
2
2
1 4

6
5
FORMAR GRUPOS DE 05 ALUMNO Y DEBEN
GENERAR UNA LAMINA POR FIGURA, Y
DEBEN SUBIR SUS TRABAJOS A LA
PLATAFORMA.

Las áreas deben ser identificadas por una

letra de abecedario.

DESARROLLAR 02 FIGURAS EN JABON

- Adjuntar el Link del proceso de
elaboración y debe ser en base a la lamina
generada.
