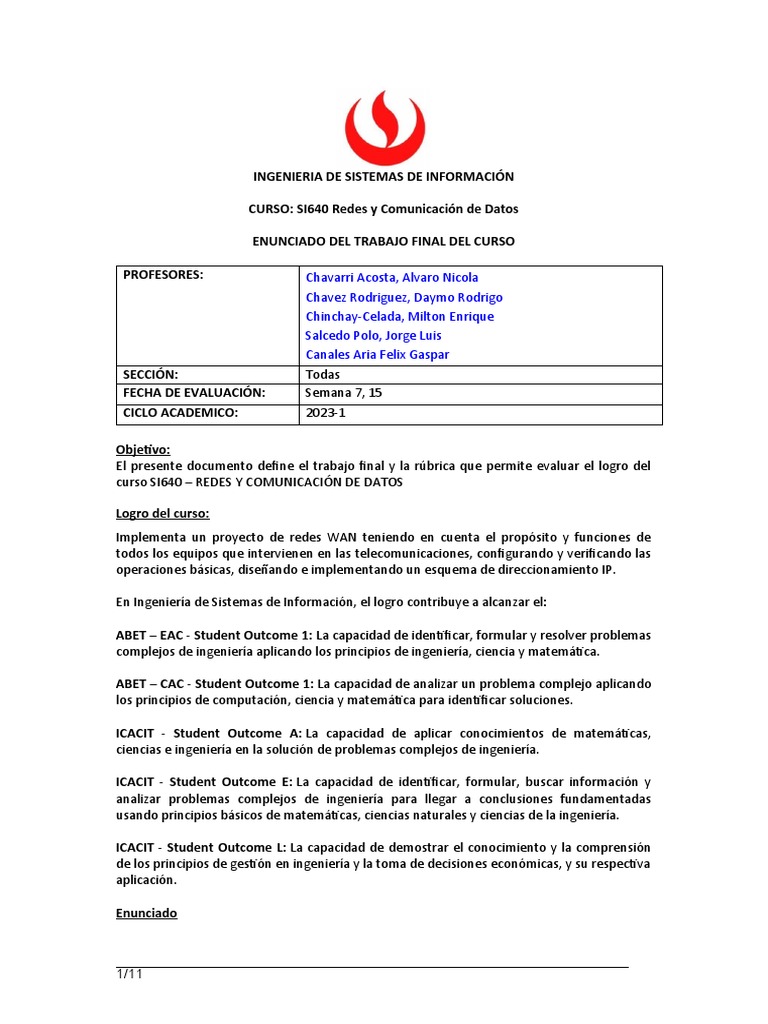

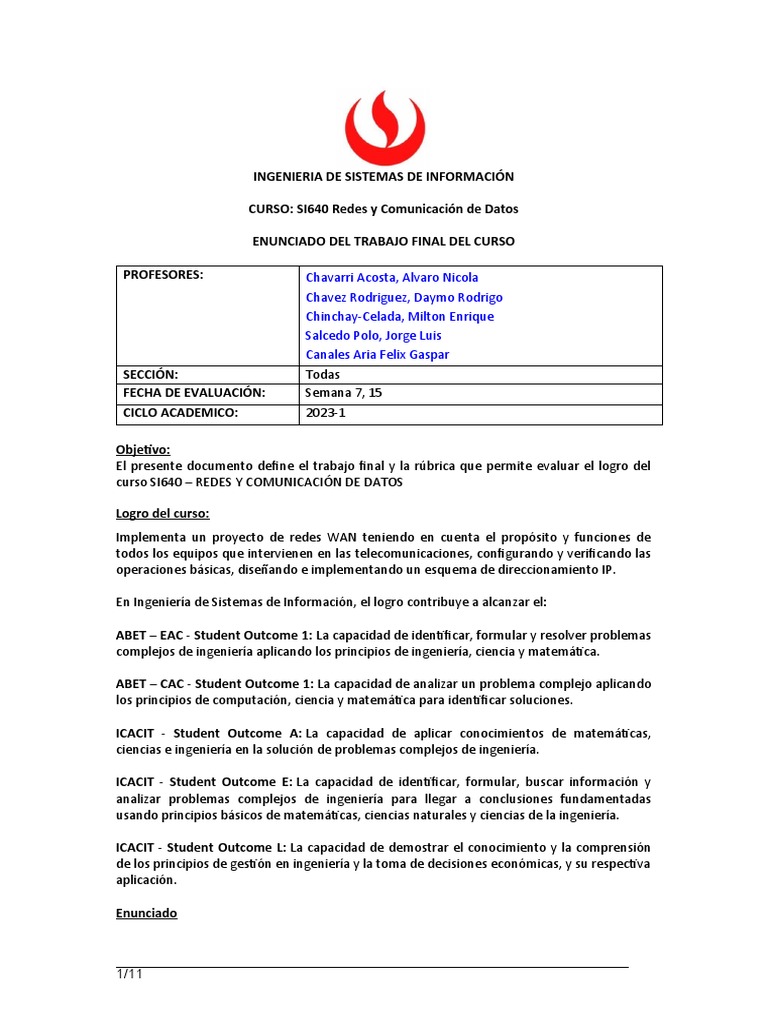

INGENIERIA DE SISTEMAS DE INFORMACIÓN

CURSO: SI640 Redes y Comunicación de Datos

ENUNCIADO DEL TRABAJO FINAL DEL CURSO

PROFESORES: Chavarri Acosta, Alvaro Nicola

SECCIÓN:
FECHA DE EVALUACIÓN:
CICLO ACADEMICO:
Chavez Rodriguez, Daymo Rodrigo
Chinchay-Celada, Milton Enrique
Salcedo Polo, Jorge Luis
Canales Aria Felix Gaspar
Todas
Semana 7, 15
2023-1

Objetivo:
El presente documento define el trabajo final y la rúbrica que permite evaluar el logro del
curso SI640 – REDES Y COMUNICACIÓN DE DATOS

Logro del curso:

Implementa un proyecto de redes WAN teniendo en cuenta el propósito y funciones de
todos los equipos que intervienen en las telecomunicaciones, configurando y verificando las
operaciones básicas, diseñando e implementando un esquema de direccionamiento IP.

En Ingeniería de Sistemas de Información, el logro contribuye a alcanzar el:

ABET – EAC - Student Outcome 1: La capacidad de identificar, formular y resolver problemas
complejos de ingeniería aplicando los principios de ingeniería, ciencia y matemática.

ABET – CAC - Student Outcome 1: La capacidad de analizar un problema complejo aplicando
los principios de computación, ciencia y matemática para identificar soluciones.

ICACIT - Student Outcome A: La capacidad de aplicar conocimientos de matemáticas,

ciencias e ingeniería en la solución de problemas complejos de ingeniería.

ICACIT - Student Outcome E: La capacidad de identificar, formular, buscar información y

analizar problemas complejos de ingeniería para llegar a conclusiones fundamentadas
usando principios básicos de matemáticas, ciencias naturales y ciencias de la ingeniería.

ICACIT - Student Outcome L: La capacidad de demostrar el conocimiento y la comprensión

de los principios de gestión en ingeniería y la toma de decisiones económicas, y su respectiva
aplicación.

Enunciado

1/11
El trabajo final consiste en presentar una solución de una red empresarial, esta deberá tener
conexiones con otros locales del grupo interconectadas a través de un ISP. En análisis y
diseño se debe desarrollar desde una perspectiva holística de la organización, enlazando las
capas de motivación, negocio, sistemas y tecnologías de información. (hay que dimensionar
y cotizar) tal como se muestra en el siguiente diagrama.

1. TOPOLOGÍA LÓGICA REFERENCIAL WAN

Cinco sedes, un ISP con responsables por sede

2. TOPOLOGÍA LÓGICA REFERENCIAL DE SEDE PRINCIPAL

3. TOPOLOGÍA LÓGICA REFERENCIAL DE SUCURSALES

El trabajo final iniciará desde semana2 de clase, y se realizará en dos etapas, con entregables
previos para su seguimiento y control. Será evaluado en semana 7 (con supervisión en
semana4 y semana6) y semana 15 (con supervisión semana 11 y semana 13)

2/11
La empresa es MIEMPRESA S.A, la cual cuenta con una infraestructura de comunicaciones
(LIMA y sucursales, cada alumno es responsable de una sede). Además, cuenta con un
servidor FTP-DHCP, un servidor Web-DNS, un servidor de correo, así como dos servidores
(NTP-Syslog, TFTP-SYSLOG) de 200 hosts distribuidas en su local de LIMA.

El direccionamiento en la intranet, tentativo para la distribución en la empresa es:

172.2X.0.0/16, donde X es el número del equipo, X=3

Se requiere añadir a la red:

Red Lima (Requerimientos)

Red Usuarios WiFi Clientes: 16 host

Red Usuarios WiFi Ejecutivos: 12 host

Red de Usuarios Internos:

Administración : 75 host (en Vlan)
Logística : 32 host (en Vlan)
Finanzas : 18 host (en Vlan)
Marketing : 28 host (en Vlan)
Ventas : 20 host (en Vlan)
Servidores : 5 host (en Vlan)

La Compañía contará con 2 redes WiFi. WiFi-A que es para los clientes (invitados) de la
empresa, que desean hacer uso de Internet. Y WiFi-B que es para los ejecutivos de la
Empresa. Ambas redes inalámbrica, entregan la dirección IP a sus usuarios a través de
DHCP.

3/11
 El esquema de direccionamiento IP tendrá el siguiente formato

con una proyección de crecimiento del 25% y donde Nativa es la de Switches, R-MLS es opcional
 Se realizará la configuración de seguridad básica en todas los dispositivos.
 Se realizará la configuración de VLAN e InterVLAN a nivel local.
 Se realizará la configuración básica de comunicación inalámbrica en clientes y ejecutivos
 El protocolo de enrutamiento que se seleccionará es: OSPF y estático.

La empresa requiere ampliar sus operaciones en cuatro provincias (si el equipo es de cinco
integrantes, cada alumno es responsable de una sede), lo cual implica realizar cuatro enlaces
WAN desde la sede principal en Lima, con cada una de ellas. En cada ciudad se va a requerir
Vlan adiciones, todos los miembros de la red deben tener acceso al servidor de archivos que
se encuentra en el local de Lima.

Red Piura (Requerimientos)

Red de Usuarios Internos: 181 usuarios y esquema de direccionamiento VLAN similar.

Red Arequipa (Requerimientos)

Red de Usuarios Internos: 125 usuarios y esquema de direccionamiento VLAN similar.

Red Cusco (Requerimientos)

Red de Usuarios Internos: 115 usuarios y esquema de direccionamiento VLAN similar.

Red Cajamarca (Requerimientos)

Red de Usuarios Internos: 111 usuarios y esquema de direccionamiento VLAN similar.

Requerimiento de servicios:
 Cada RED tendrá un servidor de archivos propio (File Server) que solo podrá ser visitado
desde Lima y de la misma sede local (ejemplo los usuarios de Arequipa solo podrán
visitar el servidor de archivos de Lima y Arequipa mas no Piura y otras sedes, otro
ejemplo, los usuarios de Piura podrán visitar el servidor de archivos de Lima y Piura más
no de Arequipa y otras sedes).
 Lima y las 4 sucursales también implementaran un servidor web local, que puede ser
visitado por cualquier usuario de la empresa.
 Lima y las 4 sucursales también implementaran un servidor DHCP local, que puede ser
visitado por cualquier usuario de la empresa.
 Lima y las 4 sucursales también implementaran un servidor de correos, que puede
recepcionar y enviar cualquier correo de la empresa.
 Las 4 sucursales también implementaran un servidor FTP que puede ser visitado por
cualquier usuario de la empresa.
 En el caso de las Vlan que se creen en la empresa estas heredaran los nombres de
algunas (o todas) las Vlan de Lima y se verificará la conectividad entre las Vlan iguales o
intervlan con cualquier sucursal.

4/11
 Todos los router y switches de la Empresa, debe tener la capacidad de ser gestionados
por el ADMIN.
La asignación de las direcciones del correo y servidores Web será de la siguiente forma:
Empresa Emprendimiento S.A. (IPs referenciales Profesor puede redefinir por equipo):

Dirección de red de dominio : 172.23.0.0 /16

Nombre del dominio : miempresa.com
Dirección WEB : www.miempresa.com
Dirección dominio de Correo : mail.miempresa.com
Dirección de RED ISP : 200.0.0.0 /24
Dirección de Correo ISP : 200.0.0.21/24
Dirección del DNS ISP : 200.0.0.22/24
IPs de conexión a ISP-Lima-Sucursales : Como lo indica la topología

Exposición: La exposición forma parte de la nota.

Si al momento de la exposición el profesor determina que el alumno no ha hecho parte o la

totalidad del trabajo debido a que el alumno no supo responder correctamente a las
preguntas realizadas el profesor podrá considerar descontar puntos en funcionalidades ya
implementadas del trabajo.

La sindicación del alumno respecto que recibió ayuda u orientación externa durante la
relación del trabajo, por lo que pretenda sustentar algún error o falencia presentada, no será
considerada como válida por lo que el alumno deberá realizar el trabajo de forma integral,
siendo su total responsabilidad.

El trabajo se realizará en grupos de 5 personas, los cuales presentaran un informe (Memoria,

PKT, Excel de diseño VLSM-Sumarización, PPT) por grupo, en el cual debe contener lo
siguiente:
 Análisis y diseño de cada LAN (Lima, Piura, Arequipa, Cusco, Cajamarca).
o Planteamiento en el diseño de cada red de cada provincia.
o Supuesto a considerar en el diseño.
o Definición de las diferentes subredes, área DMZ y su direccionamiento.
o Requerimientos a considerar en caso que no están planteados.
o Configuración de la seguridad básica de los dispositivos.
o Asignación del direccionamiento IPv4 en los dispositivos y conectividad local
 Un análisis de las direcciones asignadas a cada segmento.
 Definiciones de las direcciones IP asignadas a los terminales así
como a las PC, router y switches.(Tabla).
o Sustento de requerimientos adicionales.
 En caso el grupo sede de tres o cuatro ( porque algún alumno o alumnos se retiran,
se realizarán la Sede de Lima y las sedes respectivas por alumno)

5/11
  Configuración y definición de los servicios
o Servicios de HTTP en cada ambiente.
o Servicios de WiFi en Cliente y Ejecutivos de cada sede.
o Servicios de correo electrónico en cada sede e ISP.
o Servicios de DNS en ISP y Lima.
o Servidor FTP en cada sede
o Servicios de ACLs
 De acuerdo al packet Tracer y los modelos de router y switches, indicar que
modelos, interfaces y cantidades requeridas para cada site
 Configuración de cada uno de los routers.

Instrucciones para la entrega del trabajo

La calificación del trabajo final es individual donde se medirá el rendimiento del alumno de
acuerdo con la rúbrica que se entregará en clases.
El plazo es impostergable y por ningún motivo y/o circunstancia se recibirá trabajos fuera de
esa fecha y hora.

Estructura Básica del Informe

Cada grupo debe entregar un informe detallando cada una de las secciones que se muestran
a continuación:
Resumen
Objetivo del Estudiante (Student Outcome):

Capítulo 1: Presentación, Análisis y Diseño

1.1 Descripción de la empresa
1.2 Análisis de requisitos de la red
1.2.1 Requisitos de la red de la Sede Principal Lima
1.2.2 Requisitos de la red de la Sede Piura
1.2.3 Requisitos de la red de la Sede Arequipa
1.2.4 Requisitos de la red de la Sede Cusco
1.2.4 Requisitos de la red de la Sede Cajamarca
1.3 Diseño de la nueva red
1.3.1 Diseño de la topología WAN
1.3.2 Diseño de la topología LAN Lima
1.3.3 Diseño de la topología LAN Piura
1.3.4 Diseño de la topología LAN Arequipa
1.3.5 Diseño de la topología LAN Cusco
1.3.5 Diseño de la topología LAN Cajamarca

Capítulo 2: Distribución de los IPs de la red WAN

2.1 Esquema de direccionamiento IP para todas las sedes
2.2 Esquema de direccionamiento IP para cada sede
2.2.1 Sede Principal Lima
2.2.2 Sede Sucursal Piura
2.2.3 Sede Sucursal Arequipa
2.2.4 Sede Sucursal Cusco
2.2.4 Sede Sucursal Cajamarca

6/11
 2.3 Asignación de Vlan

Capítulo 3: Solución Cloud

3.1 Descripción de los requisitos Cloud
3.2 Factores a considerar para implementar una solución en Cloud
3.3 Proveedores de servicio Cloud
3.3.1 Proveedor 1: Amazon Web Services
3.3.2 Proveedor 2: Microsoft Azure
3.3.3. Proveedor 3: Oracle Cloud
3.4 Proceso de evaluación Cloud
3.4.1 Proveedor 1: Amazon Web Services
3.4.2 Proveedor 2: Microsoft Azure
3.4.3. Proveedor 3: Oracle Cloud Infrastructure
3.5 Análisis de almacenamiento y transferencia de datos de los proveedores Cloud
3.6 Selección y conclusión de la solución Cloud
3.7 Aplicación Móvil

Capítulo 4: Componente y cantidades (Dimensionamiento)

Capítulo 5: Enrutamiento dinámico y estático

5.1 Protocolos de enrutamiento
5.2 Tablas de enrutamiento

Capítulo 6: Configuración de servicios básicos

6.1 Seguridad básica
6.2 Servicios 1,2,3,…

Capítulo 7: Configuración WI-FI

7.1 WI-FI Clientes
7.2 WI-FI Ejecutivos

Capítulo 8: Configuración de Políticas de la Red

8.1 LIMA
● Primera política:
● Segunda política:
● Tercera política:
8.2 PIURA
● Primera política:
● Segunda política:
● Tercera política:
6.3 AREQUIPA
● Primera política:
● Segunda política:
6.4 CUSCO
● Primera política:
● Segunda política:
● Tercera política:
6.5 CAJAMARCA

7/11
 ● Primera política:
● Segunda política:
● Tercera política:

Capítulo 7: Diagrama de la red

7.1 Diagrama a nivel WAN
7.2 Diagrama de la sede Principal Lima
7.3 Diagrama de la sede Piura
7.4 Diagrama de la sede Arequipa
7.4 Diagrama de la sede Cusco
7.4 Diagrama de la sede Cajamarca
7.5 Diagrama de ISP:

Capítulo 8: Configuración Final de Routers, Switches (Scripts)

8.1 Configuración de Router
8.2 Configuración de Switches (Multicapa)
8.3 Configuración de Switches (Capa 2)

Capítulo 9: Configuración de los servicios de red avanzados

9.1 Configuración del servicio SSH
9.2 Configuración del servicio TFTP
9.3 Configuración del servicio AAA
9.4 Configuración del servicio NTP
9.5 Configuración del servicio Syslog

Capítulo 10: Configuración IoT Home

10.1 Implementación de la red Home
10.2 Configuración de la red Home
10.3 Verificación de la red Home

Conclusiones y recomendaciones:
Conclusiones:
Recomendaciones:
Lecciones Aprendidas:

Glosario

Anexos
ANEXO A
ANEXO B

Referencias Bibliográficas:

La presentación de este informe está en base a 12 puntos (10 puntos documento (Memoria,
PPT, Excel del diseño y PKT) y un punto por cada avance), los 8 puntos restantes se le
otorgará a cada alumno de acuerdo a configuración o preguntas a realizarse en la
presentación.

8/11
 Referencial de métricas de calificación de trabajo final

La primera parte consiste en segmentar la red en áreas empleando los conceptos de redes
virtuales y desarrollar estas detalladamente (Nombres, ips, miembros, etc.). Así mismo el
plan de direcciones IP para las redes y las pcs.

Buscará proveedores reales de soluciones Cloud (servidores virtuales) y propondrá la opción

de rentar un servidor en la nube (dimensionado y costeado) para a futuro implementar una
solución corporativa de backup (solo se necesita un servidor con un espacio adecuado para
el almacenamiento). Esta propuesta tiene que ser validada en cuanto al precio del servicio y
calidad del proveedor.

También, se deberá presentar en el packet tracer el diagrama de la red que se va a proponer

de acuerdo a como será su propuesta final. Solo, la propuesta en diagrama, no operativa.

Propondrá una aplicación Móvil para LIMA (teórica) que deberá ser propuesta basada en
una aplicación real (Azure, AWS, etc) donde Ud. explique por qué la propone y como sería
el funcionamiento de esta para la empresa dentro de la infraestructura (NO SE
IMPLEMENTA SOLO SE INVESTIGA Y EXPLICA COMO PARTE DEL PRIMER ENTREGABLE)

Para la segunda parte será la implementación de enrutamiento, así como la aplicación de las
políticas de seguridad y servicios que se han desarrollado a lo largo del curso (DNS, WEB,
DHCP y un servidor de correos configurando cuentas en cada uno de los usuarios).

Todos los servicios deben estar funcionando según los requerimientos y se probaran en la
exposición final del grupo.

9/11
 Evaluación del Trabajo Final
El trabajo se ha dividido en 2 hitos.
1. Primer Hito: Diseño de Diagrama de Red
Fecha: Semana 7

El primer hito consiste en dimensionar, desarrollar la topología lógica en Packet tracer

del diagrama de la red que se va a proponer con el asignamiento de direcciones IPs,
nombres y configuración básica de seguridad, segmentar (Configurar la INTERVLAN local)
la red en áreas empleando los conceptos de infraestructura de cableado estructurado y
redes virtuales, desarrollar estas detalladamente (Modelos de dispositivos, tipos de
cables, tecnologías, IPs, , etc.). Así mismo el plan de direcciones IP para las redes, las PCs,
seguridad básica en los switches y routers, así como asignar nombres a los dispositivos en
el packet tracer muy bien organizados basado en su diseño (tabla Excel del diseño).

También, se deberá presentar la semana 4 y 6 dos entregables con un punto de cumplir

como equipo lo que indica el docente a esa semana. Se verificará la responsabilidad de
avance de cada alumno por sede el objetivo es que a medida que se avanza en lase se
aplique en el proyecto lo realizado en clase.

Objetivo:
Para este primer hito (semana 7), el alumno deberá cumplir con lo siguiente:
 Identifica los problemas de ordenar la distribución de la configuración de los IPs en
una red WAN.

 Analiza y diseña la correcta distribución de la configuración de IPs e INTERVLAN de la

red y la soluciona los problemas locales con propuestas Cloud.

2. Segundo Hito: Enrutamiento & Diseñar y Desarrollar una solución” (Student Outcome
ABET)
Fecha: Semana 15

Para el segundo hito se hará la implementación de enrutamiento, así como la aplicación

de servicios que se han desarrollado a lo largo del curso (DNS, WEB, DHCP, FTP y un
servidor de correos configurando cuentas en cada uno de los usuarios), todos los usuarios
deben acceder según indica a los requerimientos a los servicios correspondientes de
otras sedes. Así como otros servicios que se soliciten como SSH. Tres política de
seguridad (ACL), la configuración de WiFI, dos internas y una intercede por alumno Los
temas de IoT y Automatización de redes se consideran como pilotos en una sede según
indique docente.
Todos los servicios deben estar funcionando y tener los entregables previos en semana
11 y semana 13. Según los requerimientos, se probaran en la exposición final del grupo.
Objetivo:
Para este segundo hito, el alumno deberá cumplir con lo siguiente:
 Identifica los problemas de conectividad de una red WAN y como configurar los
diferentes servicios (servidores) que se pueden implementar.
 Analiza y diseña La configuración correcta de la necesidad que una empresa puede
tener al utilizar una red WAN, WIFI y todos los servicios, ACLs, IoT.
 Identificar, formular y resolver problemas complejos de ingeniería aplicando los
principios de ingeniería, ciencia y matemática

10/11
 DOCENTES 2023-1

11/11
