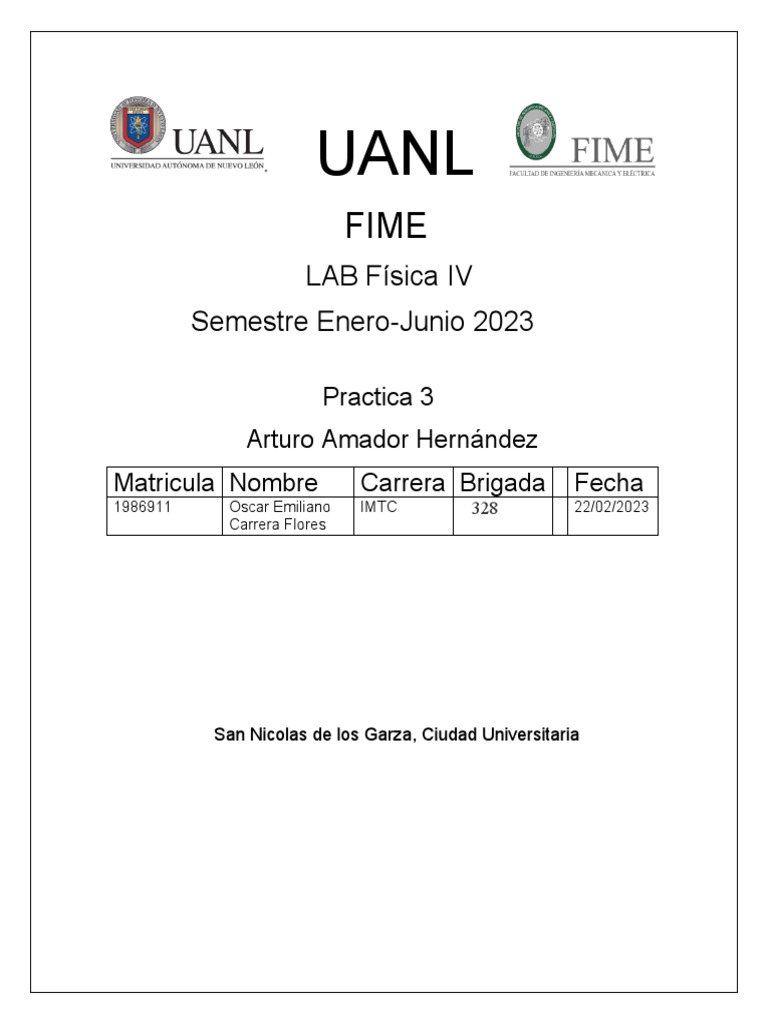

UANL

FIME
LAB Física IV
Semestre Enero-Junio 2023

Practica 3
Arturo Amador Hernández
Matricula Nombre Carrera Brigada Fecha
1986911 Oscar Emiliano IMTC 328 22/02/2023
Carrera Flores

San Nicolas de los Garza, Ciudad Universitaria

PRÁCTICA DE LABORATORIO # 3 ESTUDIO DEL FENÓMENO DE
REFRACCIÓN DE LA LUZ
HIPOTESIS
Considero que la ecuación de la ley de Snell representará los cambios de
propiedades ópticas de un medio a otro al igual que en esta ecuación se podrá
despejar variables como el índice de refracción del medio, claramente los ángulos
de incidencia y de refracción.
Marco Teórico
La ley de Snell es muy simple, establece una relación entre el índice de refracción
de cada medio con el ángulo de corrimiento respecto de la normal. No está de
más decir que se denomina Índice de refracción a la relación existente entre la
velocidad de la luz en el vacío con la velocidad de la luz en el medio cuyo índice
se calcula.

Conociendo el índice de refracción de ambos medios y el ángulo de entrada del

rayo de luz incidente, podemos predecir la dirección del rayo en el medio
refractado.
Las trayectorias de los rayos de luz son reversibles, lo que implica una simetría en
la ley de Snell, dejando en claro que se puede aplicar para rayos entrantes como
salientes.
 Un aspecto importante a tener en cuenta, que cuando mayor es el índice de
refracción de un medio, el rayo de luz más se acercara a la normal.
Es muy simple, básicamente es la relación que existe entre la velocidad de la luz
en el vació y la velocidad de la luz en el medio que se quiere estudiar.

El índice de refracción en el vació se considera igual a uno por definición,

dependiendo del material que este atravesando el rayo de luz el índice será
distinto. La siguiente tabla muestra el índice de refracción en distintas sustancias.

DESARROLLO
-Caso 1: Cuando la luz incide desde el aire al acrílico.

𝜃𝑖 𝜃𝑟
15° 13°
20° 16°
25° 21°
30° 25°
35° 29°
40° 32°
45° 35°
50° 40°
55° 42°

AIRE N=1

n1= (𝟏)𝑺𝒆𝒏𝟏𝟓 /𝑺𝒆𝒏𝟑𝟎 =1.150557155

n2= (𝟏)𝑺𝒆𝒏𝟐𝟎 /𝑺𝒆𝒏𝟏𝟔 =1.240833784

n3= (𝟏)𝑺𝒆𝒏𝟐𝟓/ 𝑺𝒆𝒏𝟐𝟏 =1.179285877

n4= (𝟏)𝑺𝒆𝒏𝟑𝟎 /𝑺𝒆𝒏𝟐𝟓 =1.183100792

n5= (𝟏)𝑺𝒆𝒏𝟑𝟓/ 𝑺𝒆𝒏𝟐𝟗 =1.183096235

n6= (𝟏)𝑺𝒆𝒏40/ 𝑺𝒆𝒏 =1.124347155

n7= (𝟏)𝑺𝒆𝒏4𝟓/ 𝑺𝒆𝒏 =1.432532452

n8= (𝟏)𝑺𝒆𝒏𝟓0/ 𝑺𝒆𝒏 =1.14526372

n9= (𝟏)𝑺𝒆𝒏5𝟓 /𝑺𝒆𝒏 =1.152376173

PROMEDIO INDICE DE REFRACCIÓN DEL ÁCRILICO:

(n1+n2+n3+n4+n5+n6+n7+n8+n9)/9 =1.1990437047778

Caso 2: Cuando la luz incide desde el acrílico al aire

𝜃𝑖 𝜃𝑟
15° 10°
20° 13°
25° 16°
30° 20°
35° 23°
40° 26°
45° 29°
50° 30°
55° 32°

n1= (𝟏)𝑺𝒆𝒏𝟏𝟓/ 𝑺𝒆𝒏𝟏𝟎 =1.490479477

n2= (𝟏)𝑺𝒆𝒏𝟐𝟎/ 𝑺𝒆𝒏𝟏𝟑 =1.520420272

n3= (𝟏)𝑺𝒆𝒏𝟐𝟓/ 𝑺𝒆𝒏𝟏𝟔 =1.533240153

n4= (𝟏)𝑺𝒆𝒏𝟑𝟎/ 𝑺𝒆𝒏𝟐𝟎 =1.461902200

n5= (𝟏)𝑺𝒆𝒏𝟑𝟓 /𝑺𝒆𝒏𝟐𝟑 =1.467956849

n6= (𝟏)𝑺𝒆𝒏40/ 𝑺𝒆𝒏 =1.56436735677

n7= (𝟏)𝑺𝒆𝒏4𝟓/ 𝑺𝒆𝒏 =1.475894085

n8= (𝟏)𝑺𝒆𝒏𝟓0/ 𝑺𝒆𝒏 =1.546789003

n9= (𝟏)𝑺𝒆𝒏5𝟓 /𝑺𝒆𝒏 =1.42035272

Promedio: 1.4979335684189

Esta ecuación establece una igualdad entre los índices de refracción y los ángulos.
Promedio ambas n=1.34108728
Conclusiones
Concluya acerca de la forma en que se comporta el rayo de luz en la superficie entre los
dos medios. Describa hacia donde se desvía el rayo de luz (se acerca o se aleja de la
normal), para cada caso.
-En el caso 1 los ángulos refractados no representan mucho cambio conforme los
inducidos, en el caso 2 si se aprecian una diferencia considerable (se aleja de la
superficie normal).
Formule la ley de la refracción de la luz, a partir de los resultados que obtuvo en los
experimentos anteriores. ¿Cómo puede introducir la magnitud índice de refracción?
-La ecuación nos dice que tanto se puede llegar a refractar en cierto material un haz de
luz que pasa sobre él, cada material cuenta con uno.
Proponga una forma de determinar el índice de refracción del acrílico del semicilindro.
Determine esta magnitud y compruebe si su valor es cercano al reportado en las tablas
del libro de texto. ¿Podría decir cuál es la velocidad de la luz en este material? ¿Es mayor
o menor que en el aire?
-La ley de Snell

𝑣=(3.00𝑥10^8𝑚/𝑠) / 1.34108728 = 223,699,086.90804972 m/s

Para el caso cuando la luz incide desde el acrílico al aire, ¿cómo describe el
comportamiento del rayo refractado? ¿Qué nuevo fenómeno tuvo lugar en este caso?
¿Conoce el nombre de este fenómeno? ¿Qué relación tiene con las fibras ópticas
En el desarrollo experimental notamos que a un ángulo de 45º (ángulo critico) no hay
refracción (N.A), porque ocurre el fenómeno de la reflexión. Cuando el ángulo de
incidencia es mayor al ángulo critico ocurre el fenómeno de la reflexión total interna. En la
fibra óptica, la información se transmite en forma de luz, la cual está viajando a través de
la fibra reflejándose cada vez que choca con las paredes de esta.
¿Por qué el objeto de acrílico se construyó en forma de semicilindro? ¿Puede explicar
esto a partir de los resultados experimentales?
-Se podía ver mejor el ángulo refractado por ser un material claro o transparente, aparte
de poder observar el fenómeno de la reflexión total interna, por eso no pudimos hacer
experimentos de ángulos de más de 45°.
Además del rayo refractado, ¿observó algún otro rayo que sale de la superficie de
separación entre el acrílico y el aire? ¿Qué rayo es éste y qué ley cumple?
-En el desarrollo experimental se pueden ver los dos fenómenos de la refracción y la
reflexión de la luz al mismo tiempo. El rayo reflejado cumple la ley de la reflexión.
Fuentes: Campus de Gipuzkoa. (s. f.). La ley de Snell de la refracción. Campus de
Gipuzkoa - UPV/EHU. http://www.sc.ehu.es/sbweb/fisica/ondas/snell/snell.htm
hyperphysics. (s. f.). Reflection and Fermat's Principle.
http://hyperphysics.phyastr.gsu.edu/hbasees/phyopt/Fermat.html
