Intemperie y Ambientes Especiales

(Áreas Generales) Nema 4 / 4x / 3

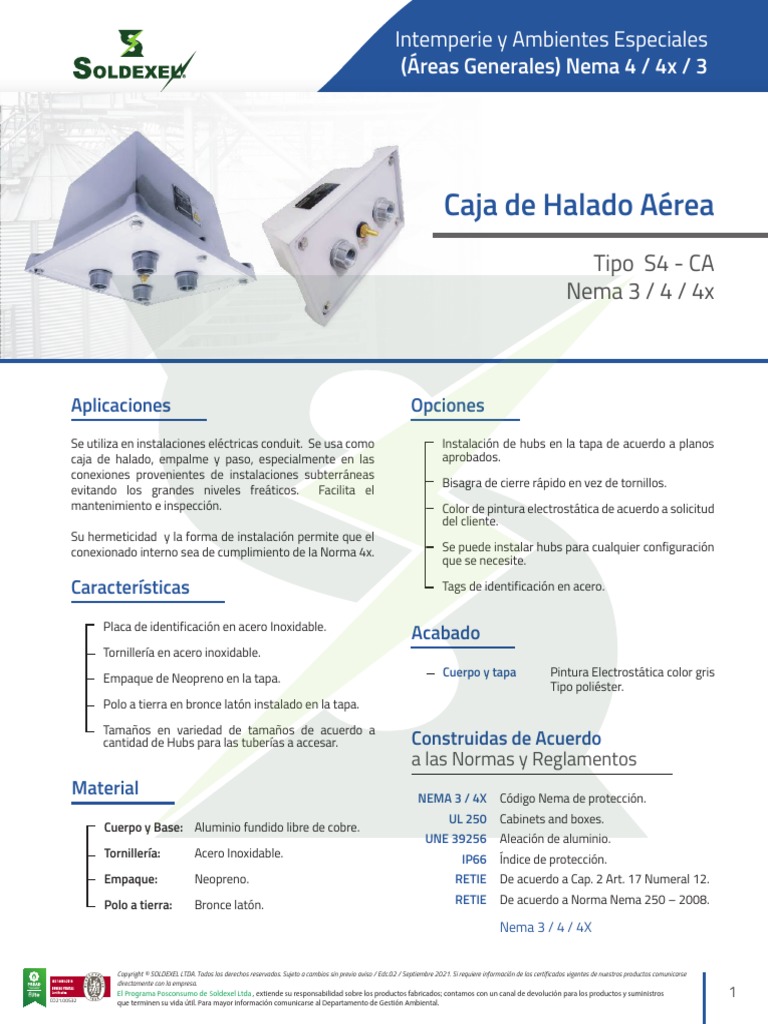

Caja de Halado Aérea

Tipo S4 - CA
Nema 3 / 4 / 4x

Aplicaciones Opciones
Se utiliza en instalaciones eléctricas conduit. Se usa como Instalación de hubs en la tapa de acuerdo a planos
caja de halado, empalme y paso, especialmente en las aprobados.
conexiones provenientes de instalaciones subterráneas
Bisagra de cierre rápido en vez de tornillos.
evitando los grandes niveles freáticos. Facilita el
mantenimiento e inspección. Color de pintura electrostática de acuerdo a solicitud
del cliente.
Su hermeticidad y la forma de instalación permite que el
conexionado interno sea de cumplimiento de la Norma 4x. Se puede instalar hubs para cualquier configuración
que se necesite.

Características Tags de identificación en acero.

Placa de identificación en acero Inoxidable.

Acabado
Tornillería en acero inoxidable.

Empaque de Neopreno en la tapa. Cuerpo y tapa Pintura Electrostática color gris

Tipo poliéster.
Polo a tierra en bronce latón instalado en la tapa.

Tamaños en variedad de tamaños de acuerdo a

cantidad de Hubs para las tuberías a accesar. Construidas de Acuerdo
a las Normas y Reglamentos
Material NEMA 3 / 4X Código Nema de protección.
UL 250 Cabinets and boxes.
Cuerpo y Base: Aluminio fundido libre de cobre.
UNE 39256 Aleación de aluminio.
Tornillería: Acero Inoxidable. IP66 Índice de protección.
Empaque: Neopreno. RETIE De acuerdo a Cap. 2 Art. 17 Numeral 12.
Polo a tierra: Bronce latón. RETIE De acuerdo a Norma Nema 250 – 2008.

Nema 3 / 4 / 4X

Copyright © SOLDEXEL LTDA. Todos los derechos reservados. Sujeto a cambios sin previo aviso / Edc.02 / Septiembre 2021. Si requiere información de los certificados vigentes de nuestros productos comunicarse
directamente con la empresa.

CO21.00532
El Programa Posconsumo de Soldexel Ltda , extiende su responsabilidad sobre los productos fabricados; contamos con un canal de devolución para los productos y suministros 1
que terminen su vida útil. Para mayor información comunicarse al Departamento de Gestión Ambiental.
 Intemperie y Ambientes Especiales
(Áreas Generales) Nema 4 / 4x / 3

Referencias y Tamaños Disponibles

Cajas de Halado Vistas Cajas de Halado
Dimensiones Internas (Mm) Peso
Referencia
A B C D E Aprox. Vista Superior Caja de Halado
S4 -CA201010 202 103 99 167 266 3,2
S4 -CA201510 202 151 96 220 272 4,6 B

S4 -CA201515 201 151 147 208 259 7,0

S4 -CA251515 251 152 147 233 332 3,8
S4 -CA252015 252 203 148 287 334 5,4
S4 -CA252025 254 205 247 294 343 5,9 A A
S4 -CA252520 254 253 197 352 355 8,0
S4 -CA301515 305 152 149 224 379 9,2
S4 -CA302020 301 203 196 286 386 9,0
B
S4 -CA303015 303 304 149 379 381 9,8
S4 -CA352520 348 252 195 328 426 10,2
S4 -CA403520 403 355 206 435 484 14,8 Vista Lateral Corte L-L Caja de Halado
S4 -CA404020 400 399 202 496 498 16,0
S4 -CA454025 452 403 247 549 549 21,0 E
A
S4 -CA503020 502 299 199 393 592 18,5
S4 -CA503025 503 300 247 379 582 22,9
S4 -CA504050 502 400 496 472 576 33,6
C
S4 -CA505030 506 506 297 588 588 28,6
S4 -CA505045 502 501 444 600 601 31,0
S4 -CA604025 603 405 246 484 685 31,9
S4 -CA606030 604 606 298 696 699 32,1
S4 -CA714330 710 429 295 530 812 31,0
S4 -CA706060 704 605 601 672 776 36,5 Vista Lateral Corte M-M Caja de Halado
S4 -CA792930 783 291 298 392 882 23,0
S4 -CA803030 791 296 391 379 872 27,9
S4 -CA806025 804 602 251 688 887 33,9
S4 -CA806035 804 607 350 683 882 35,8
S4 -CA808025 804 804 246 895 895 38,0
S4 -CA764330 763 429 296 541 974 31,6 B D
S4 -CA1005530 1002 549 295 656 1108 79,0
S4 -CA1115155 1103 514 545 633 1226 77,4
S4 -CA1268040 1249 800 398 928 1378 115,2
S4 -CA1304060 1299 401 596 518 1420 97,5
S4 -CA1508070 1500 810 695 931 1633 183,5
S4 -CA1643776 1635 370 755 496 1767 112,8
S4 -CA1707565 1699 750 646 884 1833 127,5

Copyright © SOLDEXEL LTDA. Todos los derechos reservados. Sujeto a cambios sin previo aviso / Edc.02 / Septiembre 2021. Si requiere información de los certificados vigentes de nuestros productos comunicarse

2
directamente con la empresa.
El Programa Posconsumo de Soldexel Ltda , extiende su responsabilidad sobre los productos fabricados; contamos con un canal de devolución para los productos y suministros
CO21.00532
que terminen su vida útil. Para mayor información comunicarse al Departamento de Gestión Ambiental.
 Intemperie y Ambientes Especiales
(Áreas Generales) Nema 4 / 4x / 3

¿Cómo Elegir la Caja Aérea Adecuada?

Una caja aérea debe elegirse en base a:

La cantidad de entradas/salidas y la distribución previa.

La distancia mínima entre centros de accesos,

determinado por:
a. El diámetro exterior de la tuerca del hub, incluyendo
el conector a tierra si lo hubiese.

El radio de curvatura de los conductores a usar.

b. Se debe considerar que se pueden emplear cables
de fuerza o cables de control (más delgados) e
instrumentación.

Recomendamos consultar con el fabricante del cable,

el mínimo de curvatura que suministra su producto.
Este radio de curvatura determinará la altura
apropiada a usar en la caja.

Instalación de Cajas Aéreas

Cajas de Halado
Considerar que la tubería del banco de ductos, esté
Aéreas
completamente alineada verticalmente de tal manera que
pueda facilitar el montaje de la caja aérea.

Instalar las boquillas de acceso roscadas del hub

conjuntamente con el empaque de neopreno que servirá
de sellamiento al colocar la tapa o base de la caja.

Colocar la placa previamente perforada sobre el banco de

ductos con las boquillas instaladas y ajustar con la tuercas
de apriete de los hubs.

Conectar el cable de puesta a tierra, por cada conexión

a tierra de los hubs instalados y posterior mente por el
conector a tierra instalado en la tapa - base de la caja.

Por último, colocar la caja sobre la base y asegurarla con

todos los tornillos de abajo hacia arriba.
