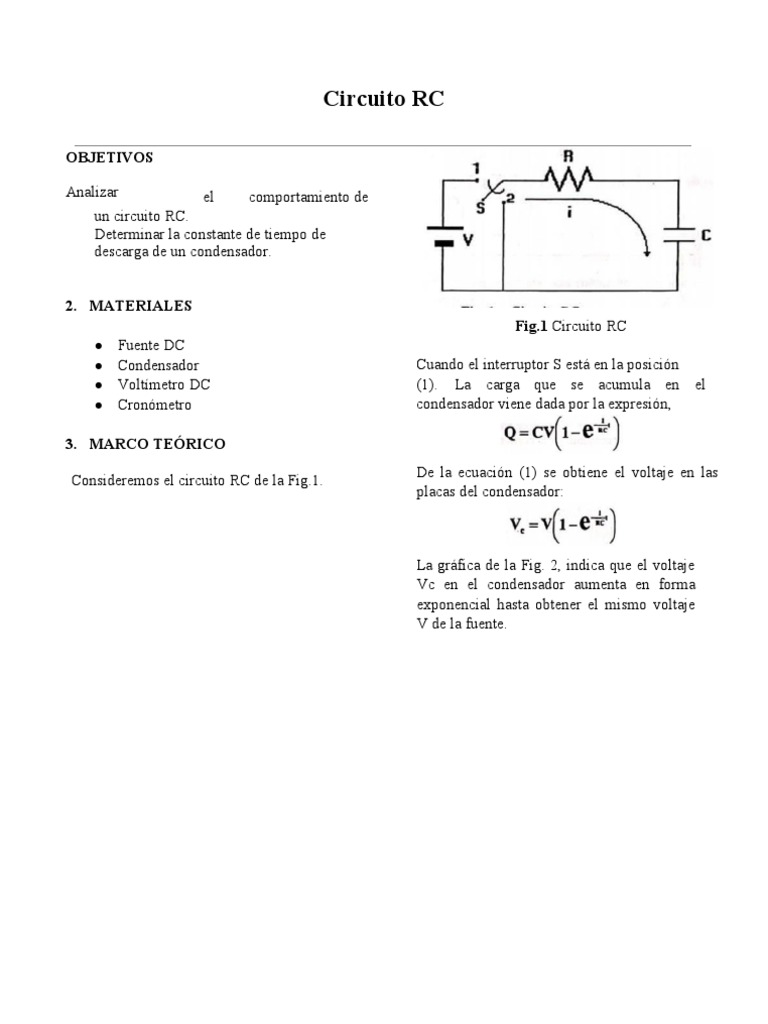

Circuito RC

OBJETIVOS

Analizar el comportamiento de
un circuito RC.
Determinar la constante de tiempo de
descarga de un condensador.

2. MATERIALES
Fig.1 Circuito RC
● Fuente DC
● Condensador Cuando el interruptor S está en la posición
● Voltímetro DC (1). La carga que se acumula en el
● Cronómetro condensador viene dada por la expresión,

3. MARCO TEÓRICO
De la ecuación (1) se obtiene el voltaje en las
Consideremos el circuito RC de la Fig.1.
placas del condensador:

La gráfica de la Fig. 2, indica que el voltaje

Vc en el condensador aumenta en forma
exponencial hasta obtener el mismo voltaje
V de la fuente.

Fig.2 El condensador se carga en forma
exponencial
Si se hace t=RC= τ (Constante de tiempo de
carga del condensador):
Lo anterior indica que la constante de tiempo
capacitivo τ, es el tiempo que tarda el
condensador en obtener un 63% del voltaje
máximo V.
La corriente por el circuito viene dado por,
El comportamiento gráfico de la corriente se
muestra en la Fig. 3.
Fig.3 Comportamiento de la corriente en el
circuito RC.
La gráfica indica que en el instante inicial, la
corriente que circula por el circuito es máxima
y su valor es V/R, para luego ir disminuyendo
en forma exponencial hasta cero, debido a que
el voltaje en el condensador aumenta hasta ser
igual al voltaje de la fuente.
Cuando el interruptor S pasa a la posición (2),
el circuito queda como se muestra en la Fig. 4.
Fig.4 Circuito de descarga del condensador
La carga que devuelve el condensador al
circuito viene dada por la expresión,
El voltaje de las placas del condensador viene
dado por:
La gráfica del comportamiento del voltaje Vc
es como se muestra en la Fig 5.

Fig.5 Comportamiento del voltaje de
descarga del condensador.
La gráfica anterior indica que el
condensador se descarga a través de la
resistencia R, disminuyendo el voltaje en
forma exponencial.
Si se hace t=RC=τ (constante de descarga del
condensador),
Lo anterior indica que la constante de tiempo
de descarga del condensador, es el tiempo que
tarda en descargarse a un 37% del voltaje
máximo.
Derivando la ecuación (4) con respecto a t se
tiene la corriente que circula por el circuito:
El comportamiento de i se muestra en la gráfica
de la Fig. 6.
Esta gráfica, muestra cómo la corriente
disminuye en forma exponencial, debido a que
el condensador se descarga a través de la
resistencia R.
Fig.6 Comportamiento de la corriente cuando
se descarga el condensador.
4. METODOLOGÍA
1. Monte el circuito de la Fig.7
Fig.7 Montaje del circuito RC.
2. Con un óhmetro mida la resistencia R.
Registre la capacidad del condensador.
Resistencia(R): 20 k
Capacidad del condensador Ω (C): 50V o
1000µ𝐹
3. Coloque el interruptor S en la posición 1
para conectar la fuente al circuito RC y
comenzar así su carga. Registre el voltaje de
carga
 contra tiempo por medio del cronómetro.
Consigne los datos en la tabla #1.
Tabla #1
4. Desconecte la fuente del circuito colocando
el interruptor en la posición 2, entonces el
condensador comenzará a descargarse a
través de la resistencia R. Registre el voltaje
de descarga contra tiempo por medio del
cronómetro. Consigne los datos en la tabla
#2.
Tabla #2
5. Repita los procedimientos (3) y (4) dos
veces más, para así tener tres registros de
carga y descarga. Con estos tres registros
obtenga un promedio para la carga y
descarga del condensador.
5. DISCUSIÓN Y ANÁLISIS DE
RESULTADOS
1. Utilizando la expresión de la constante de
tiempo de descarga para un circuito,
determine su valor.
2. Con el promedio de los datos obtenidos para
la carga del condensador, haga una gráfica
de
 voltaje de carga Vc del condensador contra
tiempo t.
3. Con el promedio de los datos obtenidos para
la descarga del condensador, haga una
gráfica de voltaje de descarga Vc del
condensador contra tiempo t.
4. Por medio de la gráfica de voltaje de carga
Vc contra tiempo t, determine la constante
de tiempo de carga del condensador.
Compárelo con el valor teórico y determine
su porcentaje de error cometido.
5. Por medio de la gráfica de voltaje de
descarga Vc contra tiempo t, determine la
constante de tiempo de descarga del
condensador.
Compárelo con el valor teórico y determine
su porcentaje de error.
6. Con la gráfica de voltaje de carga Vc contra
tiempo t y utilizando la pendiente de la curva
para t = 0, halle nuevamente la constante de
tiempo. Compárelo con el valor teórico y
determine su porcentaje de error.
7. Con la gráfica de voltaje de descarga Vc
contra tiempo t y utilizando la pendiente de
la curva para t = 0, halle nuevamente la
constante de tiempo. Compárelo con el valor
teórico y determine su porcentaje de error.
CUESTIONARIO
1. Deduzca las expresiones (1), (2) y (3).
La segunda regla de Kirchoff dice:
Donde q/C es la diferencia de potencial
en el condensador. En un tiempo igual a cero,
la corriente será:
 I=V/R manecillas del reloj, experimenta un
Cuando el condensador no se ha cargado. aumento en potencial, al pasar por la fuente
fem y una disminución al pasar por el
Cuando el condensador se ha resistor y el capacitor, o sea:
cargado completamente, la corriente es cero y la
carga será igual a:

𝑄 = 𝐶𝑉

En el tiempo dt una carga dq (=i dt) pasa a

través de cualquier sección transversal del
circuito. El trabajo (=εdq) efectuado por la
fem debe ser igual a la energía interna (i2
Rdt) producida en el resistor durante el Podemos reescribir esta ecuación así:
tiempo dt, más el incremento dU en la
cantidad de energía U (=q2/2C) que está
almacenada en el capacitor. La conservación
de la energía da:

ε𝑑𝑞 = 𝑖2 𝑅𝑑𝑡 + 𝑞2/2𝐶. ε 𝑑𝑞 = 𝑖2 𝑅𝑑𝑡 + 𝑞/𝑐 𝑑𝑞

Al dividir entre dt se tiene:

ε 𝑑𝑞/ 𝑑𝑡=𝑖2 𝑅𝑑t + 𝑞/en𝑐 𝑑q/𝑑𝑡

Puesto que q es la carga en la placa superior, la i

positiva significa dq/dt positiva. Con i=dq/dt
esta ecuación se convierte en

La ecuación se deduce también del teorema

del circuito cerrado, como debe ser puesto
que el teorema del circuito cerrado se
obtuvo a partir del principio de conservación
de energía. Comenzando desde el punto xy
rodeando al circuito en el sentido de las
 2. Deduzca las expresiones (4), (5) y(6).

4. Demuestre porqué la recta tangente en t =

0 intercepta la abscisa del tiempo en el
punto correspondiente a la constante de
tiempo de descarga del condensador.

En el instante t=0, el condensador es como

una fuente de tensión fija.

5. Cómo se comporta un condensador en t =

0 y en estado estacionario en el proceso
de carga.

En el tiempo t=0 de carga, el

condensador se comporta como un
circuito abierto, en el estado estacionario
3. Demuestre porqué la recta tangente en t =
durante la carga se comporta como un
0 para la curva de voltaje de carga Vc
cortocircuito.
contra tiempo t, intercepta la abscisa del
tiempo en el punto correspondiente a la
6. Cómo se comporta un condensador en t =
constante de tiempo de carga del
0 y en estado estacionario en el proceso
condensador.
de descarga.
En el tiempo 0 de descarga se comporta
En el instante t=0, el condensador es
como un cortocircuito y en tiempo
como un cortocircuito, es decir como una
estacionario de descarga funciona como una
resistencia 0.
fuente de voltaje.
7. Determine la energía almacenada en el Cuando τ es pequeña, el capacitor se carga
condensador cuando se ha cargado rápidamente; cuando es más grande, la carga
totalmente. lleva más tiempo.

8. Cuando el condensador se descarga,

explique qué pasó con la energía del
condensador que tenía inicialmente.

La energía almacenada por el capacitor

durante el proceso de carga es cedida al
resto del circuito durante el proceso de
descarga, hasta que se agote.

CONCLUSIONES

● En el proceso de descarga del capacitor, el

voltaje disminuye de manera exponencial a
través del tiempo, empezando en un valor
máximo y tendiendo a cero conforme el
tiempo de descarga transcurre.

● Cuando se descarga el capacitor, la corriente

es negativa, porque invierte el sentido en el
cual pasa por el capacitor. Estos valores de
corriente varían exponencialmente conforme
transcurre el tiempo de descarga,
comenzando con un valor máximo de
corriente y luego tendiendo a cero.

● Los capacitores tienen muchas aplicaciones

que utilizan su capacidad de almacenar carga
y energía. El acto de cargar o descargar un
capacitor, se puede encontrar una situación
en que las corrientes, voltajes y potencias si
cambian con el tiempo.
