Anexo A Sistema de Alarmas: Huawei Technologies Co., LTD

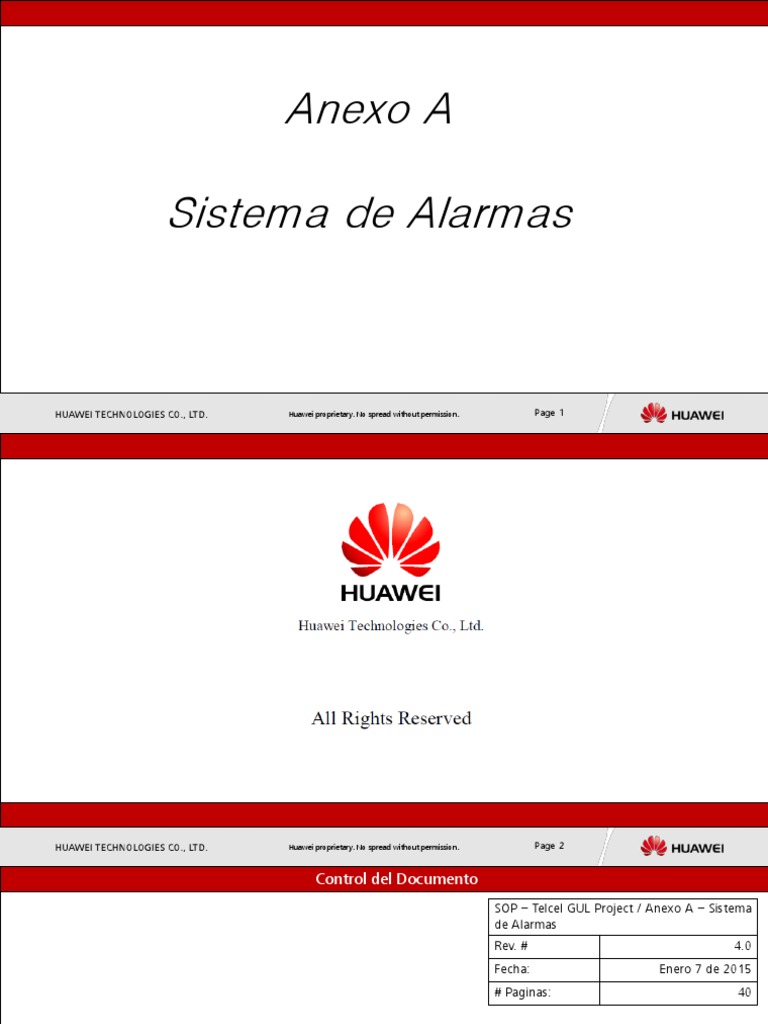

Anexo A
Sistema de Alarmas
HUAWEI TECHNOLOGIES CO., LTD. Huawei proprietary. No spread without permission. Page 1
Control del Documento
SOP – Telcel GUL Project / Anexo A – Sistema
de Alarmas
Rev. # 4.0
Fecha: Enero 7 de 2015
# Paginas: 40
Name ID E mail
By: Maximino Rodríguez Juárez 00345031 maximino.rodriguez@huawei.com
Reviewed: Abraham Gonzalez Morales 00744355 abraham.gonzalez@huawei.com
Yinhui 00184260 eason.yinhui@huawei.com
Approved: Yinhui 00184260 eason.yinhui@huawei.com
Control del Cambios
Cambio 1 – Septiembre 21
Posición de Alarma de Intrusión para G2 o shelter, nueva ubicación “S17”, pag .19
Actualización de sección 6.0 y 7.0, plantas en Shelter – G2, Vortex y Reltec, pag. 19 a 22
Nueva sección 8.0, Gabinete genérico – TX, pag. 23 a 25
Nueva sección 9.0, Alarmas Internas – G1, actualización de alarmas LTE etapa 1, pag. 26 y 27
Nueva sección 10.0, Información General, pag. 28
Cambio 2 – Noviembre 26
Distribución Alarmas gabinete Nokia – IASA, Capitulo 3, pag. 11
Distribución de Alarmas gabinete Carrier Ethernet Eltek – IASA, Capitulo 7, pag. 21
Distribución de Alarmas planta de fuerza EMERSON, Capitulo 11, pag. 30
Alarmas Adicionales, Doble Gabinete, Capitulo 13, pag. 34
Cambio 3 – Enero 7
Alarmas adicionales, Aire Acondicionado MS, pag 35
Planta Emerson BZA-342, pag 36 y 37
Planta Leneage Power – Indoor, pag 38
Uso de la presente Guía
1. Los gabinetes, marcas y regletas de alarmas pueden variar entre sitios, ciudades o regiones, el objetivo de este documento es documentar la distribución y forma de conexión
de las alarmas en los gabinetes con mayor uso por parte deTelcel
2. Debido a que los equipos E// y Nokia serán sustituidos, las alarmas existentes que se monitoreen en sitio, deben de ser recableadas hacia el gabinete Huawei – TP48200, para
realizar el monitoreo se utilizara la tarjeta EMUA
3. La configuración lógica de las alarmas debe de ser adecuada de acuerdo al gabinete que se tenga en sitio, estas pueden ser Normalmente Abiertas o Normalmente cerradas,
el texto de la alarma debe de ser siempre el mismo de acuerdo al estándar cerrado con Telcel
4. Las alarmas etiquetadas como G1 pertenecerán siempre al gabinete Huawei
5. En cualquiera de los gabinetes o equipos a monitorear, las alarmas siempre están relacionadas con los sistemas de energía, intrusión o puerta, alta temperatura y luz de torre
Nota: El equipo (s) o gabinete (s) a monitorear pueden variar dependiendo del los modelo o escenario que se encuentre en sitio.
Comentarios Preliminares
La tarjeta que será utilizada para monitorear las alarmas ambientales del sitio es la “EMUA”. Los puertos utilizados en este proyecto son los indicados con el #7 (32 Contactos
Secos), más el puerto de energía (#9) y comunicación (#8)
EMUA Environmental Monitoring Unit
# Actividad Tiempo
Alarmas Externas 1.0 Gabinete Nokia “FPRA”
Proceso
EMUA Regleta Nokia
Cuando se reutilice Gabinete el gabinete Nokia es especifico la
Puerto S1 – ALARMA DE INTRUSION BP Posición 5 – Puerta Abierta planta de fuerza “FPRA” la conexión será como se indica en la
(Cable 1) 1 imagen izquierda
Puerto S3 – ALTA TEMPERATURA BP Posición 3 – Alta Temperatura BLE
(Cable 1)
Para lo posición 5 de la regleta de alarmas nokia que corresponde
Puerto S4 – FALLA DE AC BP Posición 1 – Mains Failure AC Nokia a la puerta del gabinete, este cableado es un puente que viene de
(Cable 1) 2 unas posiciones a la derecha “COM and DOOR” en caso de no
existir, realizar el puente
Puerto S5 – BAJO NIVEL DE VOLTAJE BP Posición 4 – Bajo Voltaje BLE
(Cable 1)
Puerto S7 – FALLA DE RECTIFICADOR BP Posición 2 – Modulo Rect BLE 3

(Cable 2)
*Primer Bloque de Alarmas – S1 a S8
*Posiciones de alarmas y código de colores, EMUA -Gabinete Nokia
Comentario
Para el cableado de estas alarmas es necesario utilizar dos cables UTP

1
Verificar el cableado en la regleta del gabinete de Baterías, por lo regular

2 se encuentran como lo indica la imagen, pero podría estar invertidas
(Parte baja viene de FPRA, arriba hacia EMUA)
*Alarmas Conectadas en EMUA Herramienta & Material
*Alarmas Gabinete de Baterías
# Actividad Tiempo
Alarmas Externas 1.0 Gabinete Nokia “FPRA”
Proceso
Para lo posición 5 de la regleta de alarmas nokia que corresponde

a la puerta del gabinete, este cableado es un puente que viene de
1 unas posiciones a la derecha “COM and DOOR” en caso de no
existir, realizar el puente correspondiente
*Conexión de Alarma de Puerta

3
Comentario


Herramienta & Material
*Conexión de alarma “FPRA a Gabinete de baterías y a Banda Base nokia
# Actividad Tiempo
Alarmas Externas 2.0 Gabinete Nokia “ELTEK”
Proceso
Cuando se reutilice Gabinete Nokia es especifico la planta de

fuerza “ELTEK” la conexión será como se indica en la imagen
1 izquierda
*Asignación de posiciones (Foto no actualizada)

4
*Localización de Tarjeta de Alarmas

EMUA Regleta Eltek
Comentario
Puerto S3 – Alta temperatura BP High Temp, puerto 7-8
(Cable 1) Para el cableado de este gabinete solo es necesario utilizar un cable UTP
1
Puerto S4 – Falla de AC BP Mains Abnormal, puerto 13-14
(Cable 1)
Puerto S5 – Bajo Nivel de Voltaje BP Low Voltage, puerto 1-2

(Cable 1) 2
Puerto S7 – Falla de Rectificador BP Module Fail, puerto 4-5

(Cable 1) Herramienta & Material
*Posiciones de alarmas y código de colores, EMUA -Gabinete Eltek
*Primer Bloque de Alarmas – S1 a S8
# Actividad Tiempo
Alarmas Externas 2.0 Gabinete Nokia “ELTEK”
Proceso
Diagrama general de distribución de alarmas en gabinete Eltek
Comentario
Para el cableado de este gabinete solo es necesario utilizar un cable UTP

1
*Distribución de Alarmas ELTEK
# Actividad Tiempo
Alarmas Externas 3.0 Gabinete Nokia “IASA”
Proceso
Hacia EMUA
Cuando se reutilice Gabinete Nokia es especifico la planta de
fuerza “IASA” la conexión será como se indica en la imagen
1 izquierda
La conexión de las alarmas debe ser por la parte superior de la

regleta
2
*Regleta de Alarmas
3
EMUA Regleta IASA
Puerto S1 - Alarma de Intrusión BP Alarma Intrusión, puerto 17-18
(Cable 1) 4
Puerto S3 – Alta temperatura BP Alarma de Temperatura, puerto 21-22
*Localización de Tarjeta de Alarmas (Cable 1)
Puerto S4 – Falla de AC BP Falla de AC Emerson puerto 11-12 Comentario

(Cable 1)
Para el cableado de este gabinete es necesario utilizar dos cable UTP
Puerto S5 – Bajo Nivel de Voltaje BP Bajo Nivel de Voltaje 1, puerto 3-4 1
(Cable 1)
Puerto S6 – Alarma LVD BP Alarma LVD, puerto 13-14

(Cable 2)
2
Puerto S7 – Falla de Rectificador BP Falla de Rectificador Mayor, puerto 9-10
(Cable 2)
Puerto S9 – Falla de Fusible BP Alarma de Breaker Distribución, puerto 1-2
*1er y 2do Bloque de Alarmas – S1 a S10 (Cable 2)
Puerto S10 – Limite de potencia total 81% BP Capacidad de Planta 81%, puerto 15-16
(Cable 2)
*Posiciones de alarmas y código de colores, EMUA -Gabinete IASA
# Actividad Tiempo
Alarmas Externas 3.0 Gabinete Nokia “IASA”
Proceso
Diagrama general de distribución de alarmas en gabinete Nokia

“IASA”
1
La conexión de las alarmas debe ser por la parte superior de la

regleta
2
Comentario
Para el cableado de este gabinete es necesario utilizar dos cable UTPs

1
2
*Distribución de Alarmas IASA
# Actividad Tiempo
Alarmas Externas 4.0 Gabinete de transmisión, exclusivo
“Carrier Ethernet” General Electric
Proceso
Se requiere monitorear las alarmas generadas en este gabinete,

para esto se deben utilizar dos cables UTP. Estos cables seguirán
1 la misma trayectoria del cable de TX
Comentario
Se requieren utilizar dos cables UTP para monitorear las 7 alarmas, estos
*Gabinete de transmisión, exclusivo *Regleta de alarmas 1 cables UTP seguirán la misma trayectoria que el cable de TX que va hacia
Carrier Ethernet el gabinete TP48200
No cortar los pares que no sean utilizados, estos pueden servir a futuro
2
*Ubicación de Regleta de alarmas
# Actividad Tiempo
Proceso
EMUA Gabinete TX
Carrier Ethernet
Las asignación de posiciones en ambos extremos se puede ver en
Alarma de Intrusión CE - S24 Intrusion – 19/20 la tabla de la izquierda
(Cable 1) 1
Alarma Temperatura CE - S25 High Temp – 17/18

(Cable 1)
Falla de AC CE - S26 AC Fail – 11/12 2

(Cable 1)
BAJO NIVEL DE VOLTAJE 1 CE - S27 Low Voltage 1 – 3 / 4

(Cable 1)
*Posiciones asignadas en EMUA S24 a S30
FALLA DE RECTIFICADOR CE - S28 Rectifier Fail – 9/10 3
(Cable 2)
FALLA DE FUSIBLE CE - S29 Fuse Fail / Batt BRKR - 1/2

(Cable 2)
LIMITE DE POTENCIA TOTAL 81% CE - S30 Current Limit – 15/16

(Cable 2)
*Asignación de Alarmas EMUA & Gabinete TX - CE *Regleta de alarmas
Comentario
1 cables UTP seguirán la misma trayectoria que el cable de TX que va hacia
*Posiciones cableadas en EMUA el gabinete TP48200
2
# Actividad Tiempo
Proceso
Distribución general de alarmas en gabinete “Carrier Ethernet”

marca General Electric
1
Comentario
el gabinete TP48200
2
*Distribución de Puertos
*Distribución de Alarmas CE - GE Herramienta & Material
# Actividad Tiempo
“Carrier Ethernet” MEI
Proceso

marca MEI
1
*Gabinete de transmisión, exclusivo *Interior de gabinete Mca. MEI Comentario

Carrier Ethernet
Se requieren utilizar dos cables UTP para monitorear 5 alarmas, estos
el gabinete TP48200
2
*Regleta de Alarmas
# Actividad Tiempo
“Carrier Ethernet” MEI
Proceso
EMUA Gabinete TX
Carrier Ethernet
Alarma de Intrusión CE - S24 Puerta Abierta - C/NC la tabla de la izquierda
(Cable 1) 1
Alarma Temperatura CE - S25 FALLA AA Y ALTA TEMP.– C/NC

(Cable 1)
Falla de AC CE - S26 FALLA DE C.A. Y BAJO VOLTAJE – 2

(Cable 1) C/NC
FALLA DE RECTIFICADOR CE - S28 FALLA RECT. – C/NC
(Cable 2)
FALLA DE FUSIBLE CE - S29 FALLA INTERRUPTOR DIST. / BAT. 3
(Cable 2) ABIERTO - C/NC
*Asignación de Alarmas EMUA & Gabinete TX - CE
Comentario
el gabinete TP48200
2
*Distribución de Alarmas CE - MEI
# Actividad Tiempo
“Carrier Ethernet” Leneage Power
Proceso

marca Leneage Power
1
*Gabinete de transmisión, exclusivo

Carrier Ethernet Comentario
*Interior de gabinete Mca. Lineage Power
el gabinete TP48200
2
*Regleta de Alarmas
# Actividad Tiempo
Proceso
EMUA Gabinete TX
Carrier Ethernet
Alarma de Intrusión CE - S24 Puerta Abierta – Posición 1 la tabla de la izquierda
(Cable 1) 1
Alarma Temperatura CE - S25 ALTA TEMPERATURA – Posición 5

(Cable 1)
Falla de AC CE - S26 FALLA A. C. – Posición 3 2

(Cable 1)
BAJO NIVEL DE VOLTAJE 1 CE - S27 BAJO NIVEL DE VOLTAJE– Posición 4

(Cable 1)
FALLA DE RECTIFICADOR CE - S28 FALLA RECTIFICADOR– Posición 2 3
(Cable 2)
FALLA DE FUSIBLE CE - S29 FALLA DE BREAKER – Posición 6

*Asignación de Alarmas EMUA & Gabinete TX - CE
(Cable 2)
Comentario
el gabinete TP48200
2
# Actividad Tiempo
Proceso

marca Leneage Power
1
Comentario

el gabinete TP48200
*Distribución de Alarmas CE – Mca. Leneage Power
# Actividad Tiempo
“Carrier Ethernet” Eltek - IASA
Proceso

marca ELTEK - IASA
1
*Regleta de Alarmas
*Gabinete de transmisión, exclusivo

Carrier Ethernet Comentario
*Interior de gabinete Mca. Eltek - IASA
el gabinete TP48200
2
# Actividad Tiempo
“Carrier Ethernet” Eltek - IASA
Proceso

marca
1
*Distribución de Alarmas “Carrier Ethernet” Eltek - IASA

EMUA Gabinete CE – Eltek-IASA
Alarma de Intrusión CE – S24 Puerta Abierta – 8
Comentario
(Cable 1)
Alarma Temperatura CE –S25 Alta Temperatura – 7 Se requieren utilizar dos cables UTP para monitorear 6 alarmas, estos
(Cable 1) 1 cables UTP seguirán la misma trayectoria que el cable de TX que va hacia
el gabinete TP48200
Falla de AC CE –S26 Falla de AC – 4
(Cable 1) No cortar los pares que no sean utilizados, estos pueden servir a futuro
2
Bajo Nivel de Voltaje 1 CE - S27 Bajo Nivel de Voltaje - 2
(Cable 1)
Falla de Rectificador CE – S28 Falla de Rectificador – 3
(Cable 2)
Falla de Fusible CE – S29 Falla de Breaker - 1
(Cable 2)
*Asignación de Alarmas EMUA & Gabinete CE
# Actividad Tiempo
Alarmas Externas 8.0 Gabinetes o Plantas de fuerza - G2
Planta DC en Shelter - Vortex
Proceso
Dentro de un shelter existe una planta de fuerza que alimenta a

todos los equipos de telecomunicaciones, a excepción de los
1 equipos GUL Huawei. Este planta de fuerza será nombrada como
G2
Existen varios modelos de plantas que se encuentran dentro de

shelter, un modelo es “Vortex” de la Mca. Lorain.
2
La tarjeta de alarmas se encuentra en la parte de distribución de

la planta, tapa frontal superior, una vez abierta esta tapa se
3 puede localizar en la parte inferior derecha, de manera horizontal
Comentario
2
*Tarjeta de Alarmas de Salida
*Planta de fuerza – Larain / Vortex
# Actividad Tiempo
Planta DC en Shelter - Vortex
Proceso
EMUA Planta de Fuerza VORTEX
Las posiciones para el cableado de alarmas tanto del lado de la
S17 – Puerta Contenedor De Sensor de Puerta
EMUA como en la regleta de alarmas de la planta Vortex, se
(Cable independiente) 1 indica en la tabla de la izquierda
S19 – Falla de AC G2 AC FAIL – COM/NO
(Cable 1) Las alarmas nombradas como G2, se refieren a que se cuenta en
S20 – Bajo nivel de voltaje 1 G2 LV – COM/NO sitio con una segunda planta de CD y que alimentan diversas
2 tecnologías
(Cable 1)
S21 – Falla de rectificador G2 RECT MIN – COM/NO
(Cable 1)
S22 – Falla de Fusible G2 FA/CBA – COM/NO 3
(Cable 1)
*Posiciones de alarmas y código de colores,
EMUA – Shelter - Planta DC “G2” *Sensor existente de puerta en Shelter
Comentario
Para el cable para sensor de puerta, en caso de que sea útil, se puede
1 reutilizar el mismo cable existente, o colocar un nuevo cable. Si se utiliza
un cable UTP, utilizar el primer par color Naranja
2
# Actividad Tiempo
Planta DC en Shelter - RELTEC
Proceso
Dentro de un shelter existe una planta de fuerza que alimenta a

todos los equipos de telecomunicaciones, a excepción de los
1 equipos GUL Huawei. Este planta de fuerza será nombrada como
G2
Existen varios modelos de plantas que se encuentran dentro de

shelter, un modelo es “RELTEC” de la Mca. Lorain.
2
La tarjeta de alarmas se encuentra en la parte de distribución de

la planta, tapa frontal superior, una vez abierta esta tapa se
3 puede localizar en la parte inferior derecha, de manera vertical
Para poder conectar las alarmas, es necesario retirar la cubierta

4 de plástico que protege a la tarjeta, para realizar esta actividad
solo es necesario deslizar la tapa hacia arriba y quitar, en caso
necesario aflojar un poco los tornillos para que la cubierta deslice
Comentario
2
*Tarjeta de Alarmas de Salida

*Planta de fuerza – Larain / Vortex *Cubierta de tarjeta de alarmas
# Actividad Tiempo
Planta DC en Shelter - RELTEC
Proceso
EMUA Planta de Fuerza Existente
S17 – Puerta Contenedor De Sensor de Puerta Las posiciones del lado de la EMUA son como se indican en la
distribución del lado izquierdo.
(Cable independiente)
1
S20 – Bajo nivel de voltaje 1 G2 BV1 – TB3 1/2 (NO-COM)
(Cable 1)
Las alarmas nombradas como G2, se refieren a que se cuenta en
S21 – Falla de rectificador G2 RECT MN – TB2 1/2 (NO-COM) sitio con una segunda planta de CD y que alimentan diversas
(Cable 1) 2 tecnologías
S22 – Falla de Fusible G2 AB / AF – TB1 11/12 (NO-COM)

(Cable 1)
*Posiciones de alarmas y código de colores,
3
EMUA – Shelter - Planta DC “G2”
*Bloque TB2 *Bloque TB3

Comentario
En el caso de cable para el sensor de puerta, en caso de que sea útil, se

1 puede reutilizar el mismo cable existente, o colocar un nuevo cable. Si se
utiliza un cable UTP, utilizar el primer par color Naranja
2
*Bloques de Alarmas *Bloque TB1
# Actividad Tiempo
Gabinete Genérico - Outdoor
Proceso
Al igual que en los casos Indoor que existe una planta adicional
para alimentar algunas otras cargas del sitio, como puede ser
1 enlaces de microonda o fibra. En caso Outdoor también existen
este tipo de gabinetes o plantas de fuerza
Este planta de fuerza también será nombrada como G2
Comentario
*Regleta de Alarmas No cortar los pares que no sean utilizados, estos pueden servir a futuro
2
*Vista interior
*Gabinete Genérico
# Actividad Tiempo
Alarmas Externas 10.0 Gabinetes o Plantas de fuerza
EMUA Planta de Fuerza Existente Proceso
S17 – ALARMA DE INTRUSIÓN TX PUERTA ABIERTA GABINETE TX Al igual que en los casos Indoor que existe una planta adicional
(Cable 1) para alimentar algunas otras cargas del sitio, como puede ser
S18 – ALTA TEMPERATURA TX ALTA TEMPERATURA GABINETE TX este tipo de gabinetes o plantas de fuerza
(Cable 1)
Este planta de fuerza será nombrada como TX
S19 – FALLA DE AC TX FALLA DE AC EMERSON
(Cable 1) 2
S20 – Bajo nivel de voltaje 1 TX BAJO NIVEL DE VOLTAJE 1 EMERSON

(Cable 1) El texto que debe de aparecer debe de ser de acuerdo al estándar
cerrado con Telcel
S21 – Falla de rectificador TX FALLA DE RECTIFICADOR MAYOR EMERSON 3
(Cable 2)
S22 – Falla de Fusible TX BREAKER DE DISTRIBUCIÓN EMERSON
(Cable 2)
S23 – LIMITE DE POTENCIA TOTAL 81% TX CAPACIDAD DE LA PLANTA AL 81%
(Cable 2) EMERSON
*Posiciones de alarmas y código de colores Comentario
EMUA – Gabinete TX
2
*Distribución de regleta de alarmas
# Actividad Tiempo
Alarmas Externas 10.0 Gabinetes o Plantas de fuerza
Proceso
Al igual que en los casos Indoor que existe una planta adicional
para alimentar algunas otras cargas del sitio, como puede ser
este tipo de gabinetes o plantas de fuerza
Este planta de fuerza será nombrada como TX
El texto que debe de aparecer debe de ser de acuerdo al estándar

cerrado con Telcel
3
Comentario
2
*Distribución en regleta de alarmas

Gabinete Genérico TX
# Actividad Tiempo
EMERSON
Proceso
Esta planta de fuerza puede estar instalada en Shelter y alimenta

tanto el equipo CE como el resto de equipos que se encuentren
1 en sitio
El controlador de este tipo de plantas es “M800D”
*Controlador M800D Comentario
1
2
*Tarjeta de Alarmas
*Planta Emerson
# Actividad Tiempo
EMERSON
Proceso
Esta planta de fuerza puede estar instalada en Shelter y alimenta

tanto el equipo CE como el resto de equipos que se encuentren
1 en sitio
El controlador de este tipo de plantas es “M800D”
*Distribución de Puertos de Salida en Tarjeta Alarmas EMERSON EMUA Planta de Fuerza

Emerson Comentario
S19 – FALLA DE AC TX Puerto 6

(Cable 1) 1
S20 – Bajo nivel de voltaje 1 TX Puerto 2
(Cable 1) No cortar los pares que no sean utilizados, estos pueden servir a futuro
2
S21 – Falla de rectificador TX Puerto 5
(Cable 2)
S22 – Falla de Fusible TX Puerto 1
(Cable 2)
S23 – LIMITE DE POTENCIA TOTAL 81% TX Puerto 8
(Cable 2)
*Posiciones de alarmas y código de colores
EMUA – Gabinete TX
# Actividad Tiempo
Alarmas Externas 12.0 Alarmas de UIM – Planta de CD
Huawei – G1
Proceso
El cableado de alarmas de la tarjeta UIM de la planta de fuerza

Huawei, debe de ser Homogéneo en todos los sitios. Durante la
1 primera etapa del proyecto LTE se manejaba un estándar distinto,
en los sitios Indoor
En caso de encontrarse con una distribución diferente en la

tarjeta UIM o SLPU estas deben de ser corregidas y actualizada la
2 información en la configuración de la PMU ó SMU
La configuración que deben tener todos los sitios se indica en la

imagen y tabla del lado izquierdo
3
*Secuencia de conexión entre UIM y USLPU *Conexión Puertos UIM - SLPU

Comentario
En caso de la posición 4 “ALM4” para sitios indoor, quedara libre ya que

1 no se cuenta con sensor de puerta
# Actividad Tiempo
Alarmas Externas 12.0 Alarmas de UIM – Planta de CD
Huawei – G1
Proceso
El cableado de alarmas de la tarjeta UIM de la planta de fuerza

Huawei, debe de ser Homogéneo en todos los sitios. Durante la
1 primera etapa del proyecto LTE se manejaba un estándar distinto,
en los sitios Indoor
La información de la izquierda muestra la configuración de

primera etapa LTE, para sitios indoor. Esta distribución debe de
2 ser corregida como se indica en la pagina anterior
La nueva distribución de alarmas debe de realizarse del lado de la

SLPU a partir de la cuarta alarma “ALM4” – “IN1-1/2”
3
*Conexión Puertos UIM – SLPU

“DEBE DE SER CORREGIDA”
Comentario
*Secuencia de conexión entre UIM y USLPU
“DEBE DE SER CORREGIDA” En caso de la posición 4 “ALM4” para sitios indoor, quedara sin configurar
1 ya que no se cuenta con sensor de puerta
*Cableado en SLPU anterior estándar

“DEBE DE SER CORREGIDA”
# Actividad Tiempo
Alarmas Externas 13.0 Alarmas Adicionales
Doble Gabinete Huawei
Proceso
Cuando la solución cuente con doble gabinete Huawei:

*2 TP48200A
1 *1 TP48200A + Mini Shelter
Es necesario monitorear los sensores del segundo gabinete (TP o

MS), estos son: Sensor de Puerta, Sensor de Temperatura y
2 Humedad, y el Sensor de Temperatura de Baterías
*Sensor de Puerta *Puerto Libre en SLPU
Segundo Gabinete Los puertos asignados para las alarmas adicionales se indican en
*Sensor de puerta conectado “IN3 – 1/2” las imágenes de la izquierda
3
El sensor de la segunda puerta debe ir directamente a la tarjeta

4 USLPU donde se conectan las alarmas de la planta de fuerza
Huawei en el puerto “IN3-1/2”
*Puerto #10 – Sensor de T&H, Puerto #2 – Sensor de Temperatura Baterías (12V1 y ANA1) Comentario
Para los sensores adicionales, ocupar el cable que viene junto con el
1 propio sensor
*Puerto para Sensor de T&H *Puerto para Sensor de Temperatura Baterías
# Actividad Tiempo
Alarmas Externas 13.0 Alarmas Adicionales
Doble Gabinete Huawei – 2 TP
Proceso
Adicionalmente en el caso de que uno de los gabinetes sea Mini

Shelter se debe de monitorear la alarma de alta temperatura del
1 Aire Acondicionado, este se deberá conectar al puerto S3 de la
EMUA
*Puerto S3 en EMUA 4
Comentario
Para los sensores adicionales, ocupar el cable que viene junto con el
1 propio sensor
*Puerto de Alarma en Aire Acondicionado
# Actividad Tiempo
Alarmas Externas 14.0 Planta EMERSON BZA 342
Proceso
Dentro de algunos Shelters se cuenta con planta de fuerza

EMERSON del modelo BZA 342
1
Comentario
1
*Ubicación de Regleta de alarmas
*Planta de fuerza Emerson
2
*Datos de Placa
# Actividad Tiempo
Alarmas Externas 14.0 Planta EMERSON BZA 342
Proceso
En la tabla de la izquierda se indica la asignación de las alarmas

de este modelo de planta
1
Solo se monitorean 3 alarmas, mas la alarma de puerta del Shelter
*Posiciones en Tarjeta de Alarmas
Comentario
EMUA Planta de Fuerza

1
S-19 FALLA DE AC (Cable 1) X-12, 2-3
S-20 Bajo nivel de Voltaje (Cable 1) X-11, 11-12 2
S-21 Falla de Rectificador (Cable 1) X-12, 8-9 Herramienta & Material
*Posiciones de alarmas y código de colores

EMUA – Planta de Fuerza
# Actividad Tiempo
Alarmas Externas 15.0 Planta Lineage Power - Indoor
Proceso
Este modelo de planta es utilizado dentro de algunos Shelters o

cuarto de equipos en CAC´s
1 Esta planta se encuentra montada en un rack de 19 plg
La planta cuenta con salida de alarmas “J4 OUTPUT ALARM” que

deben de ser monitoreadas a través de la EMUA, este puerto
2 viene etiquetado como OFFICE ALARM
*Etiqueta de Equipo La configuración de fabrica de las alarmas es “Normalmente

Cerradas”
3
Las alarmas cuentan con un conector y cableado por default que

4 será conectado a la EMUA
Comentario
*Planta Lineage Power *Extremos de cable de Alarmas: Conector y Cableados
*Tarjeta de Alarmas, parte posterior de puerta de equipo
# Actividad Tiempo
Alarmas Externas 15.0 Planta Lineage Power - Indoor
Proceso
PIN # PIN# (Común) Alarma De esta planta serán monitoreadas 4 alarmas:
Bajo Voltaje DC, Falla de Breaker, Falla de AC y Falla de
5 15 Bajo Voltaje 1 Rectificador
6 16 Falla de Breaker
La asignación de colores dependerá completamente del conector
7 17 Falla de AC de la planta Lineage Power
2
8 18 Falla de Rectificador
*Posiciones a utilizar
En caso de que se cuente con alarma de intrusión, la posición
asignada para esta alarma es “S17”
3
EMUA Planta de Fuerza

4
Lineage Power
S19 – Falla de AC G2 Puerto 7-17
Comentario
*PIN OUT de Conector de Alarmas S20 – Bajo nivel de voltaje 1 G2 Puerto 5-15
1
S21 – Falla de Rectificador G2 Puerto 8-18
S22 – Falla de Fusible G2 Puerto 6-16

2
*Asignación de Posiciones en EMUA y Planta Lineage Power Herramienta & Material
Desarmador
Perillero
# Actividad Tiempo
Alarmas Externas 16.0 Información General
Proceso
Cada una de las alarmas conectada en la EMUA debe de ser

*Ejemplo de Etiqueta etiquetada, la etiqueta será tipo bandera, la leyenda deberá
1 poderse leer por ambos lados
El texto en la etiqueta deberá ser el mismo que el que se

configura en la EMUA vía LMT, este texto es de acuerdo al
2 estándar de Telcel
Cada UTP, al momento que se le quite el forro plástico para

conectar cada uno de los pares de alarmas, se le debe colocar
3 termofit negro en el extremo.
Los puertos de contacto seco “S1 a S32” pueden ser configurados

4 como : Normalmente Abiertos o Normalmente Cerrados, de
*Ejemplo de Etiquetado de alarmas en EMUA acuerdo a la alarma que será conectada. La configuración lógica
dentro del LMT se indica en la tabla de la izquierda
Comentario
*Colocación termo fit
Cable de alarmas En caso de contar con alarma de luz de torre en sitio, esta será conectada
1 en la posición S2 de la EMUA
Configuración EMUA Configuración Lógica

EMUA
2
High Normalmente Abierta
S2 – LUZ DE TORRE
Low Normalmente Cerrada Herramienta & Material
*Puerto para Luz de Torre
*Configuración alarma - LMT

Anexo A Sistema de Alarmas: Huawei Technologies Co., LTD

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Anexo A Sistema de Alarmas: Huawei Technologies Co., LTD

Cargado por

Copyright:

Formatos disponibles

Anexo A

EMUA Environmental Monitoring Unit

Puerto S7 – FALLA DE RECTIFICADOR BP Posición 2 – Modulo Rect BLE 3

Para el cableado de estas alarmas es necesario utilizar dos cables UTP

Verificar el cableado en la regleta del gabinete de Baterías, por lo regular

*Alarmas Conectadas en EMUA Herramienta & Material

*Alarmas Gabinete de Baterías

Para lo posición 5 de la regleta de alarmas nokia que corresponde

*Conexión de Alarma de Puerta

Verificar el cableado en la regleta del gabinete de Baterías, por lo regular

Verificar el cableado en la regleta del gabinete de Baterías, por lo regular

Herramienta & Material

*Conexión de alarma “FPRA a Gabinete de baterías y a Banda Base nokia

Cuando se reutilice Gabinete Nokia es especifico la planta de

*Asignación de posiciones (Foto no actualizada)

*Localización de Tarjeta de Alarmas

Puerto S5 – Bajo Nivel de Voltaje BP Low Voltage, puerto 1-2

Puerto S7 – Falla de Rectificador BP Module Fail, puerto 4-5

*Posiciones de alarmas y código de colores, EMUA -Gabinete Eltek

*Primer Bloque de Alarmas – S1 a S8

Diagrama general de distribución de alarmas en gabinete Eltek

Para el cableado de este gabinete solo es necesario utilizar un cable UTP

Herramienta & Material

*Distribución de Alarmas ELTEK

La conexión de las alarmas debe ser por la parte superior de la

Puerto S4 – Falla de AC BP Falla de AC Emerson puerto 11-12 Comentario

Puerto S6 – Alarma LVD BP Alarma LVD, puerto 13-14

Diagrama general de distribución de alarmas en gabinete Nokia

La conexión de las alarmas debe ser por la parte superior de la

Para el cableado de este gabinete es necesario utilizar dos cable UTPs

Se requiere monitorear las alarmas generadas en este gabinete,

Herramienta & Material

*Ubicación de Regleta de alarmas

Alarma Temperatura CE - S25 High Temp – 17/18

Falla de AC CE - S26 AC Fail – 11/12 2

BAJO NIVEL DE VOLTAJE 1 CE - S27 Low Voltage 1 – 3 / 4

FALLA DE FUSIBLE CE - S29 Fuse Fail / Batt BRKR - 1/2

LIMITE DE POTENCIA TOTAL 81% CE - S30 Current Limit – 15/16

Herramienta & Material

Distribución general de alarmas en gabinete “Carrier Ethernet”

Distribución general de alarmas en gabinete “Carrier Ethernet”

*Gabinete de transmisión, exclusivo *Interior de gabinete Mca. MEI Comentario

Herramienta & Material

Alarma Temperatura CE - S25 FALLA AA Y ALTA TEMP.– C/NC

Falla de AC CE - S26 FALLA DE C.A. Y BAJO VOLTAJE – 2

Herramienta & Material

*Distribución de Alarmas CE - MEI

Distribución general de alarmas en gabinete “Carrier Ethernet”

*Gabinete de transmisión, exclusivo

Herramienta & Material

Alarma Temperatura CE - S25 ALTA TEMPERATURA – Posición 5

Falla de AC CE - S26 FALLA A. C. – Posición 3 2

BAJO NIVEL DE VOLTAJE 1 CE - S27 BAJO NIVEL DE VOLTAJE– Posición 4

FALLA DE FUSIBLE CE - S29 FALLA DE BREAKER – Posición 6

Herramienta & Material

Distribución general de alarmas en gabinete “Carrier Ethernet”

Se requieren utilizar dos cables UTP para monitorear 5 alarmas, estos

Herramienta & Material

*Distribución de Alarmas CE – Mca. Leneage Power

Distribución general de alarmas en gabinete “Carrier Ethernet”

*Gabinete de transmisión, exclusivo

Herramienta & Material

Distribución general de alarmas en gabinete “Carrier Ethernet”

Gabinete de transmisión, exclusivo Interior de gabinete Mca. MEI Comentario

Bloque TB2 Bloque TB3

Bloques de Alarmas Bloque TB1

Secuencia de conexión entre UIM y USLPU Conexión Puertos UIM - SLPU

Puerto para Sensor de T&H Puerto para Sensor de Temperatura Baterías
