Estándar de Instalación para Proyecto 5G y 4G Con Gabinete MTS - Huawei

Estándar de instalación para GERENCIA CORPORATIVA DE INFRAESTRUTURA RAN
SUBDIRECCIÓN DE DISEÑO E INFRAESTRUCTURA DE RAN

proyecto 5G y 4G con
Elaboró:
Radiomovil Dipsa S.A. De CV. Gabinete MTS DEPARTAMENTO DE ESTÁNDAR DE INFRAESTRUCTURA
MACRO Y ENERGÍA RAN
-Huawei- Revisión:
F-00.65.0B.03.01-004
F

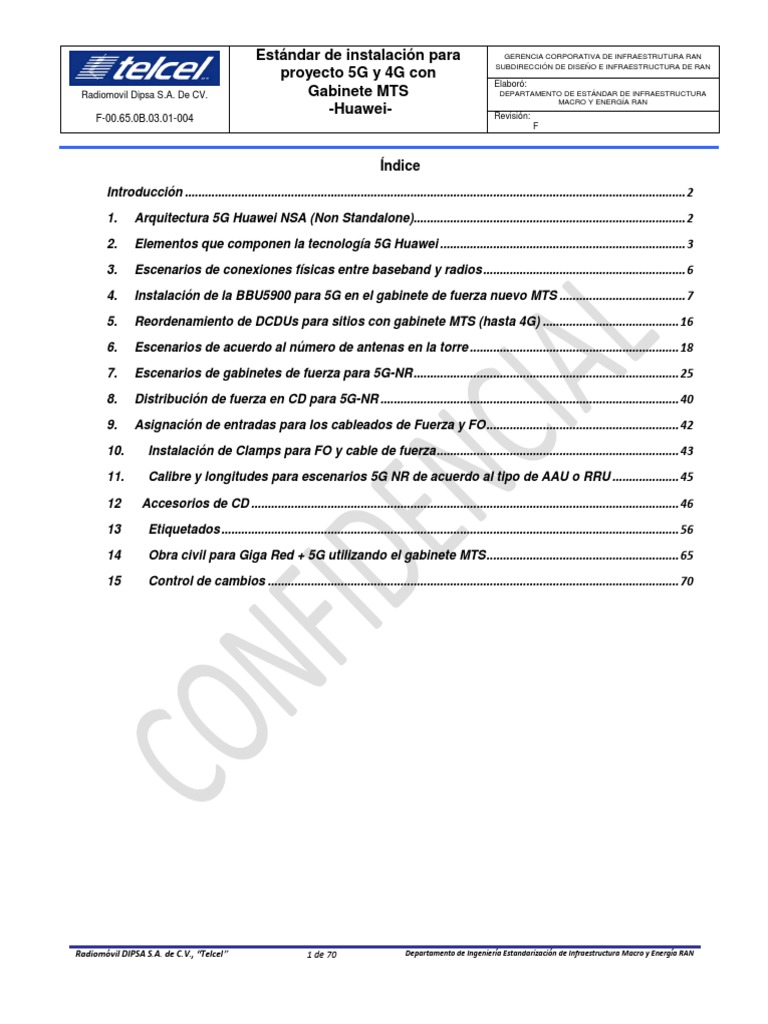

Índice
Introducción ....................................................................................................................................................... 2
1. Arquitectura 5G Huawei NSA (Non Standalone) .................................................................................. 2
2. Elementos que componen la tecnología 5G Huawei .......................................................................... 3
3. Escenarios de conexiones físicas entre baseband y radios ............................................................. 6
4. Instalación de la BBU5900 para 5G en el gabinete de fuerza nuevo MTS ...................................... 7
5. Reordenamiento de DCDUs para sitios con gabinete MTS (hasta 4G) ......................................... 16
6. Escenarios de acuerdo al número de antenas en la torre ............................................................... 18
7. Escenarios de gabinetes de fuerza para 5G-NR ................................................................................ 25
8. Distribución de fuerza en CD para 5G-NR .......................................................................................... 40
9. Asignación de entradas para los cableados de Fuerza y FO .......................................................... 42
10. Instalación de Clamps para FO y cable de fuerza ......................................................................... 43
11. Calibre y longitudes para escenarios 5G NR de acuerdo al tipo de AAU o RRU .................... 45
12 Accesorios de CD ................................................................................................................................. 46
13 Etiquetados .......................................................................................................................................... 56
14 Obra civil para Giga Red + 5G utilizando el gabinete MTS .......................................................... 65
15 Control de cambios ............................................................................................................................ 70
Radiomóvil DIPSA S.A. de C.V., “Telcel” 1 de 70 Departamento de Ingeniería Estandarización de Infraestructura Macro y Energía RAN
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Introducción
Debido al constante incremento de datos de forma exponencial, la tecnología de quinta

generación 5G tiene uno de los grandes desafíos para las redes móviles, dentro de las cuales nos deberá
proporcionar una mayor cobertura, una tasa de datos mayor a 10 Gbps, menor latencia y mayor
disponibilidad, con la finalidad de brindar una mejor experiencia de usuario respecto a la tecnología 4G.
1. Arquitectura 5G Huawei NSA (Non Standalone)
Actualmente todas las redes en algún momento requieren interactuar con la tecnología
antecesora, para el caso de 5G requiere interactuar con 4G, para el caso Huawei se considera equipo
actualmente utilizado en la tecnología LTE.
En la siguiente figura se muestra la arquitectura que se tiene actualmente para la tecnología LTE y la que
se estará utilizando en 5G.
Arquitectura 4G+ 5G
La tecnología 5G-NR considera 3 diferentes equipos de radio de acuerdo al tipo de modulación,

es decir 64T64R, 32T32R y 8T8R, para cada uno de ellos se utilizará diferente equipo:
 AAU5639W 64TX64RX
 AAU5339W 32TX32RX
 RRU5258 8TX8RX
Para estos 3 escenarios se utilizará la Baseband BBU5900 y UBBPg3b, sin importar el tipo de modulación.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
2. Elementos que componen la tecnología 5G Huawei
La tecnología 5G-NR al igual que las otras tecnologías deberá ser implementada con diferentes
elementos, los cuales deberán estar interconectados mediante conexiones físicas entre ellos se
consideran:
 AAU5639W (Radio + antena)
 AAU5339W (Radio + antena)
 RRU5258 (Radio)
 BBU5900-5G
 UBBPg3b
 UMPTg2
 Antena
a. AAU (radio + antena)
Los AAUs, consideran una unidad de antenas activo, el cual cuenta con 64, 32 u 8 transceptores (Tx y
Rx), y con 966 elementos de antena (8T8R) o hasta 192 elementos de antena (32T32R/64T64R) lo que
permitirá una eficiencia espectral, al igual que los RRUs permiten la comunicación con la baseband
mediante la interconexión de fibra óptica, la cual será mediante los puertos eCPRI contenida en ambos
elementos.
Aplica 1 AAU (64T64R o 32T32R) o 1 RRU (8T8R) aplicará uno por sector.
Las características principales con las que cuenta los AAU / RRUs son:
Modelo Características Imagen

• 64TX / 64 RX
• IBW BC 200 MHz
• Banda de operación: n78
• Anchos de Banda Soportados NR: 20/30/40/50/60/70/80/90/100
• Rango de frecuencias 3400 a 3600 MHz
• Portadoras por estándar, NR TDD: hasta 2 carriers
• Potencia total 240 W
• Voltaje de operación -48v dc
• Dimensiones 730 mm x 395 mm x 160 mm
AAU5639W • Peso 27 Kg
• Grado de protección IP65
• Temperatura operacional -40°C a +55°C
• Tipo de montaje ó Adosamiento en Pared, poste.
• 32TX / 32 RX
• IBW BC 200 MHz
• Anchos de Banda Soportados NR: TDD: 20/30/40/50/60/70/80/90/100
• Portadoras por estándar: NR TDD: hasta 2 carriers
• Consumo de potencia 673 W
AAU5339W • Peso 24 Kg
• Temperatura operacional 40°C to +55°C
• Tipo de montaje ó Adosamiento en Pared, poste.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
• 8TX / 8RX
• IBW BC 200 MHz
• Anchos de Banda Soportados NR: TDD: 20/30/40/50/60/70/80/90/100
• Portadoras por estándar: NR TDD: hasta 2 carriers
• Consumo de potencia 540 W
RRU5258 • Peso 25 Kg
• Temperatura operacional -40°C to +50°C
• Tipo de conector tipo N + adaptador (primeros sitios)
• Tipo de conector tipo 4.3-10 (en lo sucesivo)
• Tipo de montaje ó Adosamiento Torre y Pared
El AAU / RRU a colocar en cada sector será de acuerdo al tipo de escenario de diseño, se
hace mención con la finalidad de enunciar las características generales de los equipos.
b. BBU5900 (Baseband)
La tarjeta BBU5900 es un chasis (magazine) que alberga a las tarjetas procesadoras de banda
base y las cuales son las encargadas del procesamiento de señales para los diferentes estándares GSM,
UMTS, LTE y NR.
El BBU5900 aplicará uno por sitio
Las características principales con las que cuenta la BBU5900 son:

• Hasta 36 puertos CPRI y/o eCPRI.
• Número de tarjetas UBBP soportadas hasta 6
• Rango de voltaje -38.4 VDC a -57 VDC
• Alimentación a -48 V-DC
• 2 UR de altura
• Peso < a 15 Kg
• Se puede colocar en un rack de 19”
c. UBBPg3b
La tarjeta UBBPg3b es la encargada del procesamiento de señales de banda base para 5G. La
UBBPg3b aplicará una para 5G.
Las características principales con las que cuenta la antena son:
• 3 celdas TDD de 20/30/40/50/60/70/80/90/100 MHz

• Soporta NSA
• 6 puertos CPRI y/o eCPRI
• RRC 1200 en SRAN16.1 y 3600 en 17.1
• Compatible con la BBU5900
• Peso 0.98 Kg
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
d. UMPTg2
La tarjeta UMPTg2 es la controladora de las diferentes Basebands contenidas en la BBU5900,

este modelo será necesario para implementar la tecnología 5G.
 Tarjeta central que gestiona todos los dispositivos de Banda base de la BBU.
 Provee la interfaz hacia el Backhaul
 Incluye puerto de O&M
 Incluye tarjeta GPS y reloj de sincronía
 Usuarios NR RRC: 7200 en SRAN 16.1 y 14400 en SRAN 17.1
e. Antena de 8 puertos
Las antenas serán las encargadas de transmitir y recibir las señales, las cuales deberán estar
interconectadas con los radios de 5G-NR, en este caso solo se utilizarán para los escenarios con
modulación 8TX8RX, debido a que para este tipo de modulación no se considera radio + antena, si no
elementos separados.

• Banda: B42 (3500 MHz)
• Rango de frecuencias: 3300 – 3800 MHz
• Polarización: Xpol ± 45
• Apertura Horizontal HBW [°]: 75 – 85
• Apertura vertical VBW [°]: 5.5 - 6.4
• Ganancia [dBi]:15 -17
• VSWR: < 1.5
• PIM (dBm): <-150
• Inclinación eléctrica [°]: 2-12
• Peso [Kg]: 10 – 15
• Dimensiones [mm]: 1100 x 265 x 162
• Numero de puertos: 8 puertos 4.3-10 de 3300 – 3800 MHz
• Herraje de Tilt mecánico: 0 – 16
Aplica 1 RRU + 1 antena por sector a colocar en el sitio para modulación 8TX8RX
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
3. Escenarios de conexiones físicas entre baseband y radios
Las configuraciones físicas dependerán de la tecnología y de los elementos que intervienen en las
conexiones físicas.
La instalación de las tarjetas UBBP para la tecnología 5G, esta tarjeta deberá colocarse dentro de la
BBU5900 y esta a su vez en un rack de 19” el cual estará contenido dentro de los gabinetes Huawei.
En la siguiente figura nos muestra las conexiones actuales de las diferentes tecnologías 2G+3G+4G+5G.
Conexión entre los radios y basebands 2G, 3G, 4G y 5G.
En la siguiente figura nos muestra las conexiones entre la AAU / RRU y la UBBPg3b para los escenarios
de 5G-NR.
Conexiones entre UBBPg3b y la AAU / RRU para 5G.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4. Instalación de la BBU5900 para 5G en el gabinete de fuerza nuevo MTS
La BBU5900 será el magazine donde se aloje la tarjeta UBBP que se utilizará para 5G, la cual podrá ser
colocada dentro de los gabinetes en los cuales se cuente con un rack de 19”, de forma general existen los
siguientes escenarios:
 TP48200A existente (con planta de fuerza) + gabinete de otro proveedor (IASA y NOKIA).
 TP48200A existente (con planta de fuerza) + TP48200A existente (con baterías).
 TP48200B existente (con planta de fuerza) + TP48200B existente (con baterías).
 MTS9303A (con planta de fuerza) + MTS9300 (con baterías).
 MTS9604B (con planta de fuerza y baterías).
4.1 TP48200A existente (con planta de fuerza) + gabinete de otro proveedor (IASA y NOKIA)
Dentro del gabinete TP48200A se alojan los equipos de RF para las diferentes tecnologías (2G +
3G y 4G), sin embargo, este gabinete no tiene capacidad de fuerza suficiente para alimentar los equipos,
por lo cual se utiliza un gabinete de otro proveedor. Esta solución no es capaz de soportar 5G, por lo que
se debe hacer la sustitución de ambos gabinetes por un gabinete nuevo MTS 9303A, en el que se
contará con espacio de 12 UR para la colocación de los equipos de RF y TX y 16 KW para la
alimentación de los equipos.
Los gabinetes que se desmonten del sitio se utilizaran en los diferentes proyectos que la red lo requiera,
ejemplo -Nuevas Coberturas-.
En la siguiente figura nos muestra el escenario resultante cuando se tiene un gabinete TP48200A y un
gabinete de otro proveedor.
En este nuevo gabinete se colocará el equipamiento actual, incluyendo el equipo de 5G.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4.2 TP48200A existente (con planta de fuerza) + TP48200A existente (con baterías)
Dentro del gabinete TP48200A se alojan los equipos de RF para las diferentes tecnologías (2G +
3G y 4G), sin embargo, estos escenarios no tienen la capacidad de fuerza suficiente para alimentar y
capacidad de disipación para albergar en su interior el equipamiento de 5G, por lo que se debe hacer la
sustitución de ambos gabinetes por un gabinete nuevo MTS 9303A, en el que se contará con espacio de
12 UR para la colocación de los equipos de RF y TX y 16 KW para la alimentación de los equipos.
Los gabinetes que se desmonten del sitio se utilizaran en los diferentes proyectos que la red lo requiera,
ejemplo -Nuevas Coberturas-.
En la siguiente figura se muestra el escenario resultante cuando se tiene 2 gabinetes TP48200A.
En este nuevo gabinete se colocará el equipamiento actual, incluyendo el equipo de 5G.
4.3 TP48200B existente (con planta de fuerza) + TP48200B existente (con baterías).
Dentro del TP48200B principal se alojan equipos de RF para las diferentes tecnologías (2G + 3G
y 4G), sin embargo, todo el sistema de respaldo no se puede instalar en el mismo rack, debido a la
restricción de peso del contenedor, por lo que se utilizará el segundo TP48200B (rack) el cual solo contiene
baterías.
En la siguiente figura se muestra el gabinete y espacio a utilizar por el equipo considerado para
5G, y la BBU5900.
BBU5900
Para 5G
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En caso donde no se tenga el segundo gabinete (solo baterías), se deberá colocar en un rack, debido a
que el equipo puede ser colocado en un rack de 19”.
4.4 MTS9303A (con planta de fuerza) + MTS9300 (con baterías)
En la siguiente figura se menciona el orden de los equipos de RF y TX dentro del gabinete

MTS9303A y MTS9300A
Dentro de las cuales habrá diferentes escenarios:
 4G (Giga Red) con una BBU3900/10

 4G (Giga Red) con una BBU3900 + 5G con una BBU5900
 4G (Giga Red) + 5G con una BBU5900
El no tener la totalidad de los equipos en el gabinete MTS, se deberá respetar y dejar disponible la posición
asignada para cada equipo, con la finalidad de evitar reacomodos en el futuro.
Para los sitios en los que se utilice el radio dual (B2/B66) se deberá considerar el uso de la DCDU16D-02,
en lugar de DCDU11/12 B, debido al consumo que este radio demanda por lo que ocupara el espacio
asignado a la DCDU-2. Para un mayor detalle al respecto revisar la sección 5.- Reordenamiento de
DCDUs para sitios con gabinete MTS (hasta 4G) de este documento.
4.4.1 4G (Giga Red) con una BBU3900/10
Para Giga Red es posible utilizar dos tipos de BBUs para las tecnologías 2G, 3G y 4G, los modelos son
BBU3900 y BBU3910.
En la siguiente figura se muestra el acomodo que se tendrá cuando tengamos 1 sola BBU para 2G, 3G y
4G, es decir una BBU3900 o una BBU3910.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En caso de tener cargas adicionales se podrá agregar 1 DCDU adicional, la cual se deberá colocar en la
ubicación como se muestra a continuación, se considerará DCDU-4.
4.4.2 4G (Giga Red) con una BBU3900 + 5G con una BBU5900
Debido a los diferentes tipos de tarjetas que existen en las BBUs para las tecnologías 2G, 3G y
4G se podrán tener hasta 2 BBUs, la que actualmente se tiene y la que albergará a la tecnología 5G.
En la siguiente figura se muestra el acomodo que tendrá cuando tengamos 2 BBUs, es decir una BBU3900
y una BBU5900.
Dónde:
 BBU-1 = BBU3900
 BBU-2 = BBU5900
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4.4.3 4G (Giga Red) + 5G con una BBU5900
También existen escenarios en donde se tiene en sitio existente una BBU3900 o BBU3910, y
donde las tarjetas son compatibles con la BBU5900, la cual será considerada para 5G y que dentro de la
misma BBU podrán convivir todas las tarjetas para las diferentes tecnologías, es decir que la nueva
BBU5900 albergará 2G, 3G, 4G y 5G.
En la siguiente figura se muestra el acomodo que tendrán las tarjetas cuando tengamos una sola BBU5900.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En caso de tener un escenario diferente a los anteriormente descritos, se deberá revisar con el área de
Ingeniería de Estandarización para su validación.
4.4.4 Distribución de equipos en gabinete MTS9300A
En la siguiente figura se menciona el orden de los equipos de TX y baterías dentro del gabinete
MTS9300A.
Nota: Las baterías 3 y 4 se instalarán solo en caso de requerir expansión o en caso de pertenecer
a una Zona de influencia de cobertura con menos de 3 sitios celulares a su alrededor.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4.5 MTS9604B (con planta de fuerza y baterías)
En la siguiente figura se menciona el orden de los equipos de RF y TX dentro del gabinete

MTS9604B
Dentro de las cuales habrá diferentes escenarios:
 4G (Giga Red) con una BBU3900/10

 4G (Giga Red) con una BBU3900 + 5G con una BBU5900
 4G (Giga Red) + 5G con una BBU5900
El no tener la totalidad de los equipos en el gabinete MTS, se deberá respetar y dejar disponible la posición
asignada para cada equipo, con la finalidad de evitar reacomodos en el futuro.
asignado a la DCDU-2. Para un mayor detalle al respecto revisar la sección 5.- Reordenamiento de
DCDUs para sitios con gabinete MTS (hasta 4G) de este documento.
4.5.1 4G (Giga Red) con una BBU3900/10
Para Giga Red es posible utilizar dos tipos de BBUs para las tecnologías 2G, 3G y 4G, los modelos son
BBU3900 y BBU3910.
En la siguiente figura se muestra el acomodo que se tendrá cuando tengamos 1 sola BBU para 2G, 3G y
4G, es decir una BBU3900 o una BBU3910.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4.5.2 4G (Giga Red) con una BBU3900 + 5G con una BBU5900
Debido a los diferentes tipos de tarjetas que existen en las BBUs para las tecnologías 2G, 3G y
4G se podrán tener hasta 2 BBUs, la que actualmente se tiene y la que albergará a la tecnología 5G.
En la siguiente figura se muestra el acomodo que tendrá cuando tengamos 2 BBUs, es decir una BBU3900
y una BBU5900.
Dónde:
 BBU-1 = BBU3900
 BBU-2 = BBU5900
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
4.5.3 4G (Giga Red) + 5G con una BBU5900
También existen escenarios en donde se tiene en sitio existente una BBU3900 o BBU3910, y
donde las tarjetas son compatibles con la BBU5900, la cual será considerada para 5G y que dentro de la
misma BBU podrán convivir todas las tarjetas para las diferentes tecnologías, es decir que la nueva
BBU5900 albergará 2G, 3G, 4G y 5G.
En la siguiente figura se muestra el acomodo que tendrán las tarjetas cuando tengamos una sola BBU5900.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
5. Reordenamiento de DCDUs para sitios con gabinete MTS (hasta 4G)
Debido a que se los sitios nuevos requieren de un gabinete nuevo (MTS) y en los que no se
considera colocar de inicio la tecnología 5G-NR y en la que las DCDUs a colocar también serán nuevas,
se generará una nueva asignación en la DCDUs para las diferentes tecnologías.
asignado a la DCDU-2.
En la siguiente figura se muestra la asignación de las tecnologías en las diferentes DCDUs.
Donde:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Gabinete MTS con radios independientes Gabinete MTS con radio dual
DCDU - 1 DCDU - 1
1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10
HEX (HXC100F)
HEX (HXC100F)
HEX (PC300D)
HEX (PC300D)
RRU B66A - 1
RRU B66A - 2
RRU B66A - 3
RRU B7 - 1
RRU B7 - 2
RRU B7 - 3
RRU B7 - 1
RRU B7 - 2
RRU B7 - 3
LIBRE
LIBRE
LIBRE
LIBRE
LIBRE
BMS
BMS
DCDU16D-02
1 2 3 4 5 6 7
RRU DUAL B2/B66A - 1
BBU5900
BBU5900
BBU39X0
EMUA/B
* Los equipos HEX (Heat Exchanger) se ubicarán de acuerdo a los siguientes criterios:
1. En caso de tener las 3 DCDUs, se deberá considerar los HEX en la DCDU-3.

2. En caso de no tener la DCDU-3, se deberá considerar los HEX en la DCDU-1 en las posiciones
7 y 8.
4 y 5.
El no tener la totalidad de las DCDUs y las tecnologías en el gabinete MTS, se deberá respetar y dejar
disponible la posición asignada para cada una de ellas.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
6. Escenarios de acuerdo al número de antenas en la torre
Actualmente se tiene operando las diferentes tecnologías (2G + 3G + 4G) en 2 o más antenas,
debido a que se requiere implementar 5G sobre la infraestructura actual es necesario hacer un
reordenamiento de antenas con la finalidad de optimizar espacio y disminuir el peso actual en la torre.
Para los casos de antena separada GU, se debe colocar GSM sobre la antena UMTS con CPRIMUX,
retirar RRUS de GSM, líneas y antenas.
En caso de que los sitios tengan una BBU3900 con tarjetas legacy (UBRI, WBBP) se mantendrá la misma
solución original ya que en esa configuración no se podrá realizar CPRIMUX, y por lo tanto se deberán
quedar las 2 Fibras Ópticas colocadas en un solo radio (CPRI0 y CPRI1).
La AAUs / RRUs posee un herraje de fijación con inclinación mecánica la cual puede ser colocada en
diferentes posiciones.
Antena AAU con kit de inclinación incluye herraje de sujeción a mástil
Los escenarios más comunes y en el que se encontrara el despliegue de 5G serán:
 5G conservando el mismo número de antenas (máximo 4 antenas)

o 850 MHz
o 1900 + 2100 MHz
o 2600 MHz
o 3500 MHz
 5G con antenas bandas altas (máximo 3 antenas)
o 850 MHz
o 1900 MHz + 2100 MHz + 2600 MHz
o 3500 MHz
 5G con antenas bandas bajas y altas (máximo 2 antenas)
o 850 MHz + 1900 MHz + 2100 MHz + 2600 MHz
o 3500 MHz
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
 5G considerando otra franja

 Sitios sin concesión de B7, considerando 5G
o 850 MHz
o 1900 MHz + 2100 MHz
o 3500 MHz
 Sitios que recién despliegan B7, considerando 5G
o 850 MHz
o 1900 MHz + 2100 MHz + 2600 MHz
o 3500 MHz
a. 5G conservando el mismo número de antenas (máximo 4 antenas)
Para este escenario se parte de tener 3 antenas 1 para 850 MHz, 1 para 1900 MHz + 2100 MHz y 1 para
2600 MHz, donde se agregará 1 para 3500 MHz, quedando en 4 como escenario final incluyendo la de
3500 MHz, es decir: 1 para 850 MHz, 1 para 1900 MHz + 2100 MHz, 1 para 2600 MHz y 1 para 3500 MHz.
En la siguiente figura se muestra gráficamente como quedaría este escenario.
b. 5G con antenas bandas altas (máximo 3 antenas)
Para este escenario se parte de tener 3 antenas 1 para 850 MHz, 1 para 1900 MHz + 2100 MHz y 1 para
2600 MHz, se busca optimizar el número de antenas y quedando en 3 como escenario final incluyendo la
de 3500 MHz, es decir: 1 para 850 MHz, 1 para 1900 MHz + 2100 MHz + 2600 MHz y 1 para 3500 MHz.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
c. 5G con antenas bandas bajas y altas (máximo 2 antenas)
Para este escenario se parte de tener 2 antenas 1 para 850 MHz y 1 para 1900 MHz + 2100 MHz + 2600
MHz, se busca optimizar el número de antenas y quedando en 2 como escenario final incluyendo la de
3500 MHz, es decir: 1 para 850 MHz + 1900 MHz + 2100 MHz + 2600 MHz y 1 para 3500 MHz.
d. 5G considerando otra franja
Para este escenario se parte de tener 1 antena, 1 para 850 MHz + 1900 MHz + 2100 MHz + 2600 MHz, y
en la que no se tiene la opción de cambiar antenas, para estos casos se deberá hacer uso de la franja
adicional para la colocación de las antenas, quedando en 2 como escenario final incluyendo la de 3500
MHz, es decir: 1 para 850 MHz + 1900 MHz + 2100 MHz + 2600 MHz y 1 para 3500 MHz.
e. Sitios sin concesión de B7, considerando 5G
Para este escenario se parte de tener 2 antenas 1 para 850 MHz y 1 para 1900 MHz + 2100 MHz, se utiliza
mástil nuevo o herraje para colocar la antena de 5G para 3500 MHz por sector, es decir: 1 para 850 MHz
1 para 1900 MHz +2100 MHz y 1 para 3500 MHz.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
f. Sitios que recién despliegan B7, considerando 5G
Para este escenario será cuando se requiera desplegar B7 y coincida con una ciudad considerada 5G, se
parte de tener 2 antenas 1 para 850 MHz y 1 para 1900 MHz + 2100 MHz para casos en los que se
despliegue B7 se substituye antena de 6 puertos por una de 10 puertos bandas altas, agregar antena de
5G 3500MHz por sector, es decir: 1 antena para 850 MHz + 1900 MHz + 2100 MHz + 2600MHz y 1 antena
para 3500 MHz.
Para la colocación de los diferentes sitios se deberá considerar el colocar los equipos como en los
proyectos anteriores como SINGLE-RAN y Gigared, es decir:
Recomendaciones de instalación RRU´S en torre
Teniendo en cuenta de que en los sitios TELCEL se podrán presentar diferentes escenarios se deberán
de tomar las siguientes recomendaciones de instalación del equipo RRU, partiendo de la prioridad 1
sucesivamente hasta agotar cada una de ellas.
La instalación de los RRU´s en torre se realizará como se describe a continuación:
Opción 1: Los RRU´s deben ser instalados back to back a la antena, siempre y cuando no superen los 60
Kg. por cada mástil. Para lograr esta configuración es posible ocupar los mástiles de las antenas GSM
existentes. Máximo cuatro antenas por sector en plataformas triangulares de 5m y 3 antenas por sector en
plataformas triangulares de 3m o plataformas circulares.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Opción 2: RRU´s instalados en mástil libre (Máximo 2 RRU´s), siempre y cuando no superen los 60 Kg.
por cada mástil, posición back to back en la parte inferior del mástil, lo más cercano al piso de la plataforma
si obstruir conexiones de la solución.
Opción 3: En caso de no existir espacio libre, los RRU´s deben de ir a la pierna de torre excepto la del
pararrayos. En este caso la ubicación del RRU puede ser por encima o por debajo del nivel de piso de
plataforma según la condición del sitio. Esta opción puede considerarse también como primera opción
independientemente de que se puedan las opciones 1 y 2, si así conviene a la instalación.
Opción 4: Para el caso de torres autosoportadas y/o arriostradas donde los RRU´s no se pueden instalar
acorde a los puntos anteriores, estos podrán colocarse directamente a pierna de torre siempre y cuando
el diámetro de pierna permita realizar la sujeción.
Opción 5: Para el caso de monopolos que tengan su soporte y que de este se sujete la antena con su
RRU detrás, back to back; se podrá instalar un segundo RRU que sustituirá al existente, la ubicación de
este nuevo RRU no deberá estar por encima del nivel superior de la antena. Esta opción será válida
siempre que se respete la premisa de retirar el RRU de tecnología vieja en un plazo no mayor a 1 semana
de manera tal que finalmente el mástil quede con su antena y solo 1 RRU.
NOTA 1: En caso de que ya exista en pierna de torre un RRU, se colocara el nuevo RRU encima del
existente, siempre y cuando el herraje del proveedor lo permita.
NOTA 2: Bajo ninguna circunstancia se permitirá que se instale un segundo RRU en mástil sujeto a
plataforma de torre que tenga instalados antena y RRU, es decir posición back to back.
NOTA 3: Los caso que no entren en las opciones anteriores se revisaran de manera particular con el área
de normas y proyectos estrcuturales.
Para un mayor detalle al respecto, consultar los documentos:

 Estándar de instalación ONE-RAN Ericsson
 Estándar de instalación del proyecto Gigared en Gabinete Único de Fuerza
Para los casos en los que se supere los 60 Kg. por mástil derivado de los diferentes equipos (antenas y
radios) colocados en cada uno de ellos, se deberá considerar el colocar un refuerzo de soporte al mástil,
el cual ayudará a evitar un posible corrimiento del mástil.
El considerar este refuerzo deberá respetar las siguientes consideraciones:

 El mástil con este refuerzo instalado, podrá soportar un peso de hasta 105 Kg, como máximo.
 Este refuerzo podrá ser utilizado en cada uno los mástiles del herraje.
 Este refuerzo podrá ser utilizado para los herrajes de 2 y 3 mástiles.
 En los herrajes de 2 mástiles podrán soportar un peso máximo de hasta 165 Kg. de equipos.
 En los herrajes de 3 mástiles podrán soportar un peso máximo de hasta 225 Kg. de equipos.
La determinación de este refuerzo se realizará en el Site Survey a ejecutarse en los diferentes sitios y en
el que se determine que el mástil supera los 60 Kg. de peso.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En las siguientes imágenes, se muestra la instalación de este herraje a considerar.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para los casos de cambio de antena se deberán de encintar los conectores en los cuales se realice una
desconexión, ya sea de cable de RET y jumpers.
El proceso de encintado se realizará con la cinta plástica y la cinta vulcanizable, de la siguiente manera
1. Capa de cinta plástica.

2. Capa cinta vulcanizable
3. Capa cinta plástica
4. Capa cinta vulcanizable
5. Capa Cinta plástica.
La vuelta de la cinta debe de cubrir el 50% de la vuelta anterior.

Se aplicará las cintas en la misma dirección que el conector se aprieta.
La dirección deberá quedar en efecto teja.
Se deberá colocar cinturones plásticos negros en los extremos.
7. Escenarios de gabinetes de fuerza para 5G-NR

Debido a que los equipos considerados para 5G requieren ser alimentados de la infraestructura
actual, existe la limitante de la capacidad de los gabinetes existentes, por lo cual se tiene que utilizar un
gabinete con mayor capacidad, por lo cual se usara el Nuevo Gabinete MTS Huawei.
 Instalación del gabinete para 5G (MTS9303A + MTS9300A)

 Instalación del gabinete para 5G (MTS9604B)
Modelo Características Diseño

 Para alojar equipo electrónico
 Cuenta con 4 rectificadores de 4000 W cada uno
 1 repisa de distribución de breakers
 Dimensiones 650 x 650 x 1000 mm
 Peso 65 Kg
MTS9303A  Hasta 16 Kw
 Heat Exchanger de 1500 W.
o Con esta capacidad soporta hasta 4G (GigaRed).
 Heat Exchanger de 1500 W + Heat Exchanger Extra de
1000 W,
o Con esta capacidad soporta hasta 5G.
 Para alojar baterías.

MTS9300A  Peso 80 Kg
 Aire Acondicionado en CD de 300 W.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
 Para alojar equipo electrónico

 Cuenta con 4 rectificadores de 4000 W cada uno
 1 repisa de distribución de breakers
MTS9604B  Dimensiones 600 x 600 x 2000 mm
 Peso 150 Kg
 Hasta 16 Kw
7.1 Instalación de gabinete para 2G, 3G, 4G y 5G (MTS9303A)
Este escenario contempla la instalación del gabinete MTS9303A (electrónica RF y TX) y

MTS9300A (baterías), ya que estos gabinetes soportan 4G (Gigared) + 5G.
Existen dos escenarios existentes del gabinete TP48200A:

i. TP48200 A / T / HX (carga estándar-dos tecnologías)
ii. TP48200 A / T / HX (carga máxima)
Alimentación Eléctrica (existente):
La alimentación (existente) del gabinete TP48200 A / T / HX (carga estándar-dos tecnologías)

es de 1 breaker de 2x40 Amp como lo muestra el siguiente unifilar y cuadro de cargas:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
La alimentación (existente) del gabinete TPA-48200 A / T / HX (carga máxima) es de 1 breaker de 2x70

Amp. como lo muestra el siguiente unifilar y cuadro de cargas:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para realizar el cambio de gabinete MTS9303A es necesario realizar los siguientes cambios:
Interruptor de acometida
Como adecuación de acometida eléctrica se tiene que instalar un interruptor de 2X100 amperes modelo
HDL26100 en gabinete H150SMX (interior) o J250DS (exterior), en caso de que exista un interruptor
principal menor a 100 amperes se tendrá que cambiar por uno de 100 amperes como mínimo, incluyendo
los tramites con CFE correspondientes.
Alimentador principal
Cobre
 2 cables calibre 1/0 AWG THW-LS para la fase (color rojo), 1 por fase
 1 cable calibre 1/0 AWG THW-LS para neutro (color blanco)
 1 cable calibre 8 AWG para puesta a tierra (desnudo)
 Tubería conduit PGG de 41 mm (1 1/2”).
En los casos donde se tenga alto índice de vandalismo se podrá considerar aluminio, con las siguientes
consideraciones.
Aluminio
 2 cables calibre 1/0 AWG XHHW para la fase (color rojo), 1 por fase
 1 cable calibre 1/0 AWG XHHW para neutro (color blanco)
 1 cable calibre 4 AWG para puesta a tierra (desnudo)
 Tubería conduit PGG de 35 mm (1 1/4”).
Nota: Los cables se llevarán en tubería PGG en áreas expuestas, en las áreas enterradas en tubería
de PVC tipo pesado y tubería licuatitte para rematar al equipo.
Todo el cableado debe ser marca Condumex. La tubería debe ser pintada de color azul holandés,
aplicando previamente primer
Interruptor principal (tablero existente)
Se tiene que instalar un interruptor de 2X100 amperes modelo HDL26100, en caso de que exista un
interruptor principal menor a 100 amperes se tendrá que cambiar por uno de 100 amperes como mínimo.
El tablero de distribución tiene que ser de una capacidad en barras de por lo menos 125 amperes.
Alimentación eléctrica
La alimentación eléctrica del gabinete MTS9300A es bifásica (100-250 VAC).
Para alimentar al gabinete es necesario instalar 1 breaker de 2x100 Amp como lo muestra el siguiente
unifilar y cuadro de cargas:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Diagrama general de conexión
Los cables a utilizar son:
Cobre
 2 cables calibre 4 AWG THW-LS para las fases (negro y rojo)
 1 cable calibre 4 AWG THW-LS para el neutro (blanco)
 El cable de tierras eléctrico no es necesario de acuerdo a las recomendaciones del proveedor
Huawei.
 Tubería conduit PGG de 27 mm (1”).
consideraciones.
Aluminio
 2 cables calibre 2 AWG XHHW para las fases (negro y rojo)
 1 cable calibre 2 AWG THW-LS para el neutro (blanco)
 El cable de tierras eléctrico no es necesario de acuerdo a las recomendaciones del proveedor.
 Tubería conduit PGG de 27 mm (1”).
Nota: Los cables se llevarán en tubería PGG en áreas expuestas, en las áreas enterradas en tubería
de PVC tipo pesado y tubería licuatitte para rematar al equipo.
Todo el cableado debe ser marca Condumex. La tubería debe ser pintada de color azul holandés,
aplicando previamente primer.
En caso de que el forro del cable sea negro (o de un color diferente) se deberán identificar las puntas de
los cables en ambos extremos con pintura vinílica o cinta de aislar con funda termocontráctil transparente
del color que aplique. La identificación es de 10 cm como mínimo.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Antes de colocar el interruptor para alimentar el gabinete se debe hacer la revisión de la capacidad del
interruptor de acometida, este debe ser de la misma capacidad (100 amperes) o mayor para cumplir con
la coordinación de protecciones. Asimismo, se debe revisar el contrato de energía con la compañía
suministradora ya que al incorporar el 5G en el sitio la carga se incrementará.
Conexión de tierra de la BTCC a la barra interna del gabinete MTS9303A
El aterrizaje de la barra de tierras del gabinete se deberá hacer desde la BTCC (anillo de acero) hasta la
barra que tiene el gabinete MTS9303, mediante cable de acero de 3/8” con forro transparente marca
Condumex-Parres. La conexión al anillo de acero se hará mediante un derivador de aluminio a compresión
YP25U25 y del lado del gabinete con una zapata ponchable cañón largo un ojillo y tornillería de bronce al
silicio, incluyendo el etiquetado y la funda termocontráctil transparente. Como se muestra en los siguientes
diagramas:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Conexión de tierra para equipos de TX en gabinete MTS9300
Lo puntos de conexión a tierra para los equipos de TX instalados en el gabinete MTS9300A, se tendrán
que tomar de los puntos marcados en los postes del rack interno del gabinete como se muestra en la
siguiente imagen:
Base Estructural
Para la colocación de las bases de PTR se tienen dos escenarios:
 Cuando se tiene un TP48200A completo se debe de cambiar la base metálica.

 Cuando se tiene un TP48200A stackable, se usará la existente.
En la siguiente imagen se muestra las dimensiones de la base metálica para gabinete completo.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En la siguiente imagen se muestra la base metálica para equipo TP48200A Y MTS9303A
Aterrizaje de la base estructural y del gabinete MTS9303A
Para aterrizar la base estructural del gabinete se sacarán dos derivaciones de la malla de tierras
perimetral con cable de acero de 3/8” marca Condumex-Parres, la unión a la malla se hará dependiendo
del tipo de malla existente en el sitio y del lado de la base metálica con zapata ponchable doble ojillo con
funda termocontráctil y tornillería tropicalizada. Este aterrizaje tiene que hacerse en dos puntos opuestos
de la base.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
7.2 Instalación de gabinete para 5G (MTS9604B)
Este escenario contempla la instalación del gabinete MTS9604B (electrónica RF, TX y baterías,
ya que estos gabinetes soportan 4G (Gigared) + 5G.
Existen dos escenarios existentes del gabinete TP48200B:
 TP48200 B (carga estándar-dos tecnologías)

 TP48200 B (carga máxima)
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Alimentación Eléctrica (existente):
La alimentación (existente) del gabinete TP48200 B (carga estándar-dos tecnologías) es de

un breaker de 2x40 Amp como lo muestra el siguiente unifilar y cuadro de cargas:
La alimentación (existente) del gabinete TP48200A/B (carga máxima) es de un breaker de 2x70 Amp
como lo muestra el siguiente unifilar y cuadro de cargas:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para realizar el cambio al gabinete MTS9604B gabinete es necesario realizar los siguientes cambios:
Interruptor de acometida
Como adecuación de acometida eléctrica se tiene que instalar un interruptor de 2X125 amperes modelo
HDL26125 en gabinete H150SMX (interior) o J250DS (exterior), en caso de que exista un interruptor
principal menor a 125 amperes se tendrá que cambiar por uno de 125 amperes como mínimo, incluyendo
los tramites con CFE correspondientes.
Alimentador principal
 2 cables calibre 1/0 AWG THW-LS para la fase (color rojo), 1 por fase
 1 cable calibre 1/0 AWG THW-LS para neutro (color blanco)
 1 cable calibre 6 AWG THW-LS para la tierra (color verde),
 Tuberia conduit PGG de 41 mm (1 1/2”).
Los cables se llevarán en tubería PGG en áreas expuestas, en las áreas enterradas en tubería de PVC
tipo pesado y tubería licuatitte para rematar al equipo.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Interruptor principal (tablero existente)
Se tiene que instalar un interruptor de 2X125 amperes modelo HDL26125, en caso de que exista un
interruptor principal menor a 125 amperes se tendrá que cambiar por uno de 125 amperes como mínimo.
El tablero de distribución tiene que ser de una capacidad en barras de por lo menos 125 amperes.
Alimentación eléctrica
La alimentación eléctrica del gabinete MTS9604B es bifásica (100-250 VAC).
Para alimentar al gabinete es necesario instalar un breaker de 2x100 amp como lo muestra el siguiente
unifilar y cuadro de cargas:
Los cables a utilizar son:
Cobre
 2 cables calibre 2 AWG THW-LS para las fases (negro y rojo)
 El cable neutro no es necesario de acuerdo a las recomendaciones del proveedor Huawei.
Huawei.
consideraciones.
Aluminio
 2 cables calibre 2 AWG XHHW para las fases (negro y rojo), esto debido a que el gabinete no
es capaz de soportar el calibre 1/0 AWG requerido para esta alimentación.
 El cable neutro no es necesario de acuerdo a las recomendaciones del proveedor Huawei.
Huawei.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
En los casos en los que se requiera utilizar cable de aluminio será necesario considerar el uso de un
conector bimetálico ya que no se soporta conectar cable de aluminio directamente a la PDU.
El elemento seria el siguiente:
Terminal para crimpado desnudo de 35mm² @ 100 A cobre-aluminio.
Los cables se llevarán en canaleta marca Thorsman hasta la charola de fondo solido ya instalada en el
contenedor y para rematar al rack se usará el mismo tipo de canaleta, se instalará un interruptor de 2x100
Amp, la posición en tablero de CA será definida en sitio. Todo de acuerdo al siguiente diagrama.
Todo esto de acuerdo al siguiente diagrama (todo el cableado debe ser marca Condumex):
En caso de que el forro del cable sea negro (o de un color diferente) se deberán identificar las puntas de
los cables en ambos extremos con pintura vinílica o cinta de aislar con funda termocontráctil transparente
del color que aplique. La identificación es de 10 cm como mínimo.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Antes de colocar el interruptor para alimentar el gabinete se debe hacer la revisión de la capacidad del
interruptor de acometida, este debe ser de 125 amperes para cumplir con la coordinación de protecciones.
Asimismo, se debe revisar el contrato de energía con la compañía suministradora ya que al incorporar el
5G en el sitio la carga se incrementará.
Conexión a tierra de la barra interna del gabinete
El aterrizaje de la barra de tierras del gabinete se deberá hacer desde la BTCC (anillo de acero) hasta la
barra que tiene el gabinete MTS9303, mediante cable de acero de 3/8” con forro transparente marca
Condumex-Parres. La conexión al anillo de acero se hará mediante un derivador de aluminio a compresión
YP25U25 y del lado del gabinete con una zapata ponchable cañón largo un ojillo y tornillería de bronce al
silicio, incluyendo el etiquetado y la funda termocontráctil transparente. Como se muestra en los siguientes
imagenes:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para la instalación en ambiente Indoor se deberá reutilizar las canaletas existentes para los diferentes
cableados, siempre y cuando estas nos lo permitan.
 Canaleta gris con una sola vía (la que sube del centro en vertical)
 Throsman 3 vías (la que recorre en horizontal desde el centro de carga hasta el gabinete)
Para mayor detalle se debe consultar el “Manual de Instalación del Proyecto SINGLE RAN” en la última
versión vigente.
8. Distribución de fuerza en CD para 5G-NR
Para alimentar los equipos a utilizar para 5G-NR es necesario asignar posiciones disponibles o en
su defecto reasignar posiciones debido a que no se implementará alguna tecnología o la colocación de
algún equipo, en el proyecto 5G-NR, se consideran 2 gabinetes:
 MTS9303A
 MTS9604B
8.1 MTS9303A
La distribución de la planta de fuerza del gabinete MTS9303A considera 1 repisa de distribución de fuerza
y en la que se quedará de la siguiente manera:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Donde se realizará una reasignación de bandas y tecnologías existentes en las diferentes DCDUs
contenidas en los diferentes gabinetes quedando de la siguiente manera:
asignado a la DCDU-2.
Gabinete MTS con radio independiente Gabinete MTS con radio dual
DCDU16D-02
1 2 3 4 5 6 7
AAU/RRU - 1
AAU/RRU - 2
AAU/RRU - 3
LIBRE
LIBRE
LIBRE
LIBRE
DCDU - 1 DCDU - 1
1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10
HEX (HXC100F)
HEX (HXC100F)
HEX (PC300D)
HEX (PC300D)
RRU B66A - 1
RRU B66A - 2
RRU B66A - 3
RRU B7 - 1
RRU B7 - 2
RRU B7 - 3
RRU B7 - 1
RRU B7 - 2
RRU B7 - 3
LIBRE
LIBRE
LIBRE
LIBRE
LIBRE
BMS
BMS
DCDU16D-02
1 2 3 4 5 6 7
BBU5900
BBU5900
BBU39X0
EMUA/B
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Los equipos HEX (Heat Exchanger) se ubicarán de acuerdo a los siguientes criterios:
1. En caso de tener las 3 DCDUs, se deberá considerar los HEX en la DCDU-3.

7 y 8.
4 y 5.
El no tener la totalidad de las DCDUs y las tecnologías en el gabinete MTS, se deberá respetar y dejar
disponible la posición asignada para cada una de ellas.
9. Asignación de entradas para los cableados de Fuerza y FO
Para las entradas de cable y fibras ópticas dentro del gabinete, se deberá instalar de acuerdo a la
siguiente figura. Una vez instalados los cables se debe de realizar el sellado correspondiente al gabinete.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
10. Instalación de Clamps para FO y cable de fuerza
El orden del cableado de Fuerza & Fibra Óptica en los clamps será la siguiente, invariablemente
se inicia con el Clamp de LTE a la izquierda o a la derecha según aplique, tal y como se muestra en la
siguiente figura.
Los cables de fibra óptica deben ser manejados con cuidado. Evitar manipular las terminales de los
conectores ópticos.
Se debe respetar el mínimo radio de curvatura permitido para el cable óptico, no doblar la fibra óptica hasta
el radio mínimo de curvatura.
La distancia recomendada entre clamp debe ser entre 80 cm y en las curvas a 40 cm, a continuación, se
muestra en la figura el modelo de clamp a utilizar para la instalación del cable de fibra óptica y de cable de
fuerza de las RRUS.
La distribución de cableados de fuerza y fibra óptica en el clamp se muestra a continuación:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para los escenarios donde las escalerillas no cuenten con suficiente espacio para agregar más clamps se
deberá colocar un segundo clamp sobre las líneas existentes en los extremos de la cama guía de onda
respectivamente. En la siguiente figura se muestra el detalle del acomodo de las líneas.
Clamp para 5G
La distribución de cableados de fuerza y fibra óptica en el clamp se muestra a continuación:
Clamp para 5G
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
11. Calibre y longitudes para escenarios 5G NR de acuerdo al tipo de AAU o RRU
Los calibres a utilizar para cada uno de los diferentes escenarios 5G NR se tendrá que considerar la
siguiente información:
Los calibres a utilizar para el radio dual 5513W para cada uno de los diferentes gabinetes se tendrá
que considerar la siguiente información:
* Por arriba de estas distancias se revisará caso por caso
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
12 Accesorios de CD
12.1 DCDU16D-02
El DCDUD16D-02 proporciona un voltaje fijo de -57VCD a la salida, permitiendo una caída de voltaje
mayor, lo que resulta el uso de cableados de menor calibre. Además de que permite reutilizar cableados
en escenarios donde se realiza swap de gabinetes.
Características
 Voltaje de entrada: -38.4 @ -57 VCD

 Voltaje de salida: -38.4 @ -57 VCD
 Máxima corriente de salida: 200 Amp
 Rango de temperatura: -40°C @ +60°C
 Dimensiones: 482.6 x 43.6 x 150 mm
 Peso: 2.0 kg
 Protección: IP20
Conexiones físicas entre la DCDU16D-02 y los AAU/RRU
La ubicación de la DCDU16D-02 será colocada dentro del gabinete MTS, así como la BBU5900
necesaria para 5G, ambos elementos al igual que los otros equipos existentes, se colocarán por debajo
de la planta de fuerza, el breaker asignado para colocar esta DCDU16D-02 será el primer breaker de las
cargas en LLVD y en el que se tiene una capacidad de 125 Amp.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
DCDU16D-02
Instalación
La distribución de las plantas de fuerza de los gabinetes MTS9303A y MTS9604B considera 1

repisa de distribución de fuerza, a la cual se le conecta la DCDU16D-02.
En la siguiente figura nos muestra la repisa contenida dentro de los gabinetes MTS9303A y MTS9604B
así como la ubicación a ocupar del DCDU16D-02.
12.2 OCB (The Outdoor Cable Conversion Box)
El OCB permite realizar la conexión entre dos cables de alimentación de diferente calibre para
utilizarse en el caso que se requiera instalar cable calibre 5 AWG (con DCDU16D), para cuando se requiera
utilizar el RRU5258 en la modulación 8TX8RX y distancias mayores a 120 metros.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Descripción
 Voltaje DC -48V
 Rango de temperatura -40°C @ +55°C
 Humedad relativa <95%
 Tipo de protección IP65
 Dimensiones 158 x 226 x 86
 Peso 1 kg
Instalación en mástil
El espacio mínimo requerido para su instalación será:
El OCB se deberá colocar lo más cercano al RRU5258, es decir no a más de 3 metros.
La instalación en un mástil con diámetro de 30 mm a 114 mm (1.18” @ 4.49”).
Procedimiento.
 Paso 1: Determine la ubicación para la instalación.
 Paso 2: Coloque las abrazaderas a través de los orificios del soporte de montaje.
 Paso 3: Empuje la hebilla hacia la izquierda hasta el final de la abrazadera. Mantenga la hebilla
hacia abajo y tire de la abrazadera hacia la izquierda para apretar la abrazadera. Cuando el OCB-
01M esté seguro, empuje la hebilla hacia la derecha hasta su posición original.
 Paso 4: Utilice una llave dinamométrica para apretar la abrazadera a 4 N*m (35.4 lbf*pulg.)
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Instalación de cables en el OCB
Los conductores a utilizar tienen que cumplir con los requerimientos de Telcel.
Paso 1: Pelar los cables de acuerdo a la siguiente tabla.
1. Use un pelacables para cortar el cable de alimentación, pele la capa de aislamiento y corte un
trozo de cubierta de los cables positivo y negativo. Para el cable de alimentación es para la terminal
PG29, corte y pele el cable de alimentación a 80 mm del extremo del cable, para ambos polos
(positivo y negativo) corte a 45 mm del extremo y corte 10 mm de aislamiento. Para el cable de
alimentación es para la terminal PG19, corte y pele el cable de alimentación a 60 mm del extremo
del cable, para ambos polos (positivo y negativo) corte a 50 mm del extremo y corte 10 mm de
aislamiento.
2. Tuerza la capa protectora expuesta en un alambre. Use cinta aislante para envolver la capa
protectora, o use el tubo termorretráctil para envolver la capa protectora y use una pistola de calor
para calentar el tubo retráctil de modo que el tubo se contraiga.
3. Utilice un pelacables para quitar una capa de aislamiento de 10 mm del positivo y del negativo.
4. Agregue un terminal OT M6 de un solo orificio a cada uno de los cables (positivo, negativo y a la
capa de blindaje).
Paso 2: Abra la placa de cubierta del OCB, retire el conector PG29 del puerto y retire el tapón de goma
del conector.
Paso 3 Pase el cable de alimentación grueso a través del conector PG29 y el tapón de goma uno por uno.
NOTA: Cuando se utiliza un cable de alimentación con un área de sección transversal mayor o igual a 16
mm (0.025 pulg.), Reemplace el tapón de goma del conector PG29 con uno más grande.
Paso 4 Coloque el cable de alimentación de mayo calibre a través del conector PG en el orificio del cable
para que entre en el OCB-01M, inserte el tapón de goma en el conector PG29 y ajuste la longitud del cable
de alimentación para que los terminales OT se puedan instalar fácilmente en el OCB
Paso 5: Utilice el mismo procedimiento que se muestra en los pasos anteriores para instalar un cable de
alimentación delgado en el conector PG19.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Paso 6: Coloque un cincho de plástico a los cables.
Paso 7: Gire los dos conectores PG en el sentido de las agujas del reloj para apretarlos
NOTA: Al instalar conectores PG, asegúrese de que los tapones de goma estén en estrecho
contacto con los conectores para que los conectores PG estén debidamente impermeabilizados.
Paso 8: Cierre la cubierta protectora transparente y la placa de cubierta del OCB-01M, y use un
destornillador para apretar los cuatro tornillos imperdibles de la placa de cubierta a 1.2 N*m.
Debiendo quedar de la siguiente manera:
Instalación de caja de conexiones
En los escenarios de full swap se sustituirán los gabinetes existentes por el gabinete MTS9303A, muchas
veces el área asignada para estos gabinetes no es la misma de los gabinetes existentes, lo cual implica
que el cableado de fuerza de CD para alimentar las RRUs existentes sea insuficiente (en la mayoría de
los casos), por lo que será necesario instalar una caja de reconexión de cableado de CD y así evitar
sustituir el cableado existente por uno de mayor longitud.
La caja de conexión a utilizar sirve para hasta 6 RRU´s.
Para llevar a cabo la implementación de esta caja de conexión se deberá de tener ciertas consideraciones,
como las que se muestran a continuación.
 Escenario Full Swap o donde implique colocar un gabinete MTS 9303ª.

 Espacio en la CGO para la colocación de la caja de conexión.
 El calibre no deberá de ser diferente de 6 o 10 mm2.
 Sistema de aterrizaje existente.
 Herramientas necesarias para la instalación de la caja.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Características
Las características principales de la caja de conexión.
 Material: Acero SAE 1008 calibre 1.2 mm

 Acabado: Con pintura color RAL 7035
 Bisagras de poliamida
 Chapa De 1/2 vuelta
 Glándulas: 12 posiciones (PG16)
 Soporte de sujeción: Acero SAE1008 calibre 1.2 mm
 Bloque de interconexión: 6 pzas.
 Peso: 10 kg.
 IP: 65
Las cajas de conexión contienen las siguientes dimensiones, tal como se muestran en la siguiente figura:
Componentes de la caja de conexión
La caja de conexión físicamente está compuesta de los siguientes elementos como son:
 Caja de acero
 Terminales de conexión
 Glándulas o conectores
 Herraje de sujeción
En la siguiente imagen se ejemplifican las partes que componen la caja de reconexión .
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Caja de interconexión exterior e interior
Caja instalada en la CGO
La caja de conexión como prioridad deberá de instalarse en la vertical de la CGO como primera opción,
en base a las condiciones de cada sitio y la ingeniería, sin interferir con la estructura de la CGO ni torre,
a continuación, se enlistan las diferentes opciones:
 Opción 1, en la vertical de la CGO parte frontal.

 Opción 2, en la horizontal de la CGO parte superior.
 Opción 3, en la horizontal de la CGO parte inferior.
Para las opciones anteriores se debe colocar, siempre y cuando se tenga el espacio necesario para la
apertura de la puerta de la caja.
Opción 1
Caja de interconexión colocada en cama guia vertical

Opción 2
Colocación de caja de interconexión en cama guía horizontal parte superior
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Opción 3
Colocación de caja de interconexión en cama guía horizontal parte inferior
Aterrizaje de caja de conexión
Nota: Siempre conecte el cable de puesta a tierra antes de conectar cualquier otro cable.
Los productos no conectados a tierra pueden sufrir daños por descargas eléctricas o corrientes altas,
siempre aterrizar los productos según las instrucciones de este.
El cable de aterrizaje se sujetará con cinchos metálicos.
La puesta a tierra de la caja de reconexión se realizará a la barra de aterrizaje más cerca de la ubicación
de la antena GPS y/o al anillo de aterrizaje del sitio en cuestión, el aterrizaje se realizará con cable de
acero parres con forro transparente marca condumex de 3/8”.
El aterrizaje será con una zapata de un ojillo y termófil negro de lado de la caja de reconexión y del lado
del anillo de tierra será con cámara parres sencilla, como se muestra en la siguiente ilustración.
Aterrizaje de caja de reconexión
Orden de acomodo de cableado de cada tecnología

El orden de acomodo de las tecnologías en la caja de conexión para cada sitio será de izquierda a
derecha siempre viendo de frente:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Tecnología / Frecuencia Tecnología / Frecuencia

# Caja
(izquierda) (derecha)
Caja de conexión “1” GSM-UMTS / 850 MHz GSM-UMTS / 1900 MHz
Caja de conexión “2” LTE / 2100 MHz LTE / 2600 MHz
Instalación de cableados en la caja de conexión

Para reconexión del cableado de fuerza dentro de la caja seguiremos los siguientes pasos:
Previo a iniciar la instalación, asegurar que ya están los cables de conexión instalado del gabinete MTS
y/o debidamente medidos.
1. Se abrirá la caja usando destornillador plano.

2. Aflojar las glándulas de cada una de las posiciones que se ocuparan en la parte de abajo lo
necesario para poder introducir el cable en la caja de conexión.
3. Se aflojarán un poco los tornillos que están en bloque de conexión que sujetaran a los cables
que se conectaran: Negro, Azul y Aterrizaje.
4. El orden de entrada de cableados por tecnología en base a lo instalado en sito en la caja de
conexión del gabinete MTS hacia los RRU´s será:
5. Se introducirá el cable en la caja por la parte izquierda y en la glándula que le corresponda que
ya está previamente instalado y viene del gabinete MTS9303A. Este cable debe ser instalado
bajo las opciones de instalación en la CGO, la sujeción debe ser con clamps, y siempre tener
cuidado al estar trabajando con cable de alimentación.
6. El acomodo de los hilos de cada cable para conexión en la caja de conexión será como a
continuación se muestra:
Hilo
Negro (-48 V)
Azul (0 V)
Aterrizaje
7. Para realizar la conexión del cable de tierras (malla) será necesario manipular correctamente
(desenredar) con el fin de poder formar un hilo para una buena conexión y apriete.
8. La instalación comenzara de izquierda a derecha (de la parte de abajo), viendo la caja siempre
de frente y se muestra en la siguiente imagen:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
9. Ya pasado el cable por cada glándula, se retirará 5 cm de forro del cable de fuerza de cada hilo
(negro, gris y aterrizaje), después se retira 1 cm de forro de cada hilo y después se introducirá el
cable sin forro en el bloque de conexión en la posición correspondiente y se sujeta el cable con el
tornillo y se aprieta este, es importante revisar que el apriete del cable quede de forma que no se
pueda desconectar con algún movimiento. Se realizará el mismo procedimiento para cada uno de
los cables que se reconectaran.
10. Aflojar las glándulas de cada una de las posiciones que se ocuparan en la parte de arriba lo
necesario para poder introducir el cable en la caja de conexión.
11. Se aflojarán un poco los tornillos que están en bloque de reconexión que sujetaran a los cables
que se conectaran.
12. Se cortará el cable que viene del RRU´s con unas pinzas a la altura de la parte de baja de la caja
de conexión, para poder tener holgura en el cable y poderlo introducirlo en las glándulas.
13. Se introducirá en la caja por la parte de abajo y en la glándula que le corresponda el cable que ya
se cortó. Se deberá presentar el cable para poderlo ajustar a la distancia necesaria y que con la
medida correcta en el bloque de reconexión.
14. Para estos trabajos de conexión se deberá de tomar en cuenta un buen peinado de cables dentro
de la caja, incluso poder utilizar pequeños cinchos platicos para su acomodo.
15. Para realizar correctamente las conexiones se deberá contar con herramienta específica y en
buen estado, así como todos los insumos necesarios.
Sellado y apretado de glándulas
Todas las glándulas se deberán de cerrar correctamente tanto y posteriormente se instalará en cada una
de ellas el sellador sicaflex, este se aplicará en la parte inferior de la caja, esta aplicación será uniforme y
esta actividad se debe de hacer con el mayor cuidado posible, no debe de quedar ningún orificio por
mínimo que sea ya que por ahí se filtrará el agua y esto causará problemas a la instalación.
Las glándulas que no se utilizaron también deben de sellarse sicaflex como las que si tienen cables.
A continuación, se muestran ejemplos de cómo debe de quedar el sellado en la glándula en la parte interior
y exterior de la caja.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Etiquetado
Para identificación de la caja de conexión también se ocuparán etiquetas amarillas, colocándose en la

parte superior de las cajas de conexión.
Para un mayor detalle de etiquetado, consultar la sección etiquetado de este mismo documento
_14.- Estándar de etiquetados_
13 Etiquetados
De manera OBLIGATORIA la serigrafía debe ser con reflejante scotchlite grado ingeniería 3M,
el color debe ser el correspondiente a la clave (de acuerdo al color requerido dependiendo) impresas
con tinta negra marca 3M.
El tipo de letra deberá ser -Arial- no Negrita
El etiquetado está diseñado para colocarse de dos formas: Izquierda a derecha (Ej. Base Band, AIR), o de
abajo hacia arriba (Ej. Fibras, cableados de fuerza, GPS). En referencia a los cableados, cuando estos se
encuentren instalados en sentido horizontal deberá respetarse la colocación de izquierda a derecha y
cuando se encuentren de forma vertical se deberá utilizar el sentido de abajo hacia arriba.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Gabinetes
Se deberán etiquetar desde que se coloque la primera tecnología en su interior sin importar cuál sea esta.
Existen dos tipos de ambientes los cuales son Outdoor e Indoor.
Gabinetes Outdoor
Los gabinetes se deberán etiquetar cada uno en la parte frontal superior izquierda con su etiqueta
correspondiente como se muestra en la siguiente figura.
Gabinete Outdoor
Gabinetes Indoor
Los gabinetes se deberán etiquetar cada uno en la parte frontal superior izquierda con su etiqueta
correspondiente como se muestra en la siguiente figura.
Gabinete Outdoor
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Banda Base
Para etiquetar la baseband será necesario recortar la etiqueta y colocar en el espacio disponible, en donde
no obstruya algún puerto, led indicador o alguna salida de aire.
Para etiquetar la Base band se deberá realizar de la siguiente manera:
BBU (Base Band Unit) 5G

AAU (Active Antenna Unit) / RRU (Radio Remote Unit)
Para fines de este documento, los sectores están representados por “S” y su valor correspondiente deberá
ser sustituido por los sectores definidos para cada uno de ellos, una breve explicación a continuación.
Para 5G tenemos:
De este modo, la etiqueta para AAU/RRU se debe de formar de las siguientes partes:
La etiqueta para los AAUs aplicará para las modulaciones 64TX64RX y 32TX32RX
SECTOR + AAU + TECNOLOGIA / BANDA DE OPERACIÓN
S AAU 5G / 3500
La etiqueta para los RRUs aplicará para las modulaciones 8TX8RX
S RRU 5G / 3500
Para el caso de 5G 3500 MHz se utiliza los AAUs/RRUs, los cuales se deberán etiquetar en la parte frontal
inferior, estas deberán estar al centro de cada AAU/RRU como se muestra en la figura:
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
S: AAU 5G / 3500
Etiquetado de AAU
Fibra Óptica F.O.
Para el caso de las F.O. se deberán etiquetar en los dos extremos, el primer extremo será muy cercano
al AAU mientras que el otro extremo será el cercano a la Base Band.
Etiquetado de fibra óptica

Para el caso outdoor, adicional a etiquetar los extremos conectados al AAU y banda base se deberá
etiquetar la fibra al exterior (entrada) de los gabinetes (pasa cables y/o roxtec).
Etiquetado caso outdoor
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para el caso indoor (adicional a etiquetar los extremos), se deberá etiquetar la fibra en el interior y exterior
de los contenedores (pasa muros y/o boot).
Etiquetado caso indoor

Cable de alimentación CD
Para el caso de los Cables de Alimentación C.D. se deben etiquetar en los dos extremos, el primer
extremo será muy cercano al AAU/RRU mientras que el otro extremo será el cercano a la planta de
rectificación.
Etiquetado necesario para 5G (3500 MHz).
Etiquetado de fuerza para 5G 3500
Para el caso outdoor, adicional a etiquetar los extremos conectados al AAU/RRU y banda base se deberá
etiquetar la fibra al exterior (entrada) de los gabinetes (pasa cables y/o roxtec).
Etiquetado caso outdoor
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para caso indoor adicional a etiquetar los extremos, se deberá etiquetar la fibra en el interior y exterior de
los contendores (pasa muros y/o boot).
Etiquetado caso indoor

Accesorios de CD
DCDU16D
Para el caso de 5G 3500 MHz se utiliza La DCDU, los cuales se deberán etiquetar en la parte frontal,
estas deberán estar en un costado la DCDU como se muestra en la figura:
Etiquetado de la DCDU-16D para 5G 3500
Caja de conexiones
Este elemento deberá etiquetarse para identificar los RRUs de la tecnología que se están conectando en
esa caja de reconexión.
La etiqueta para la caja de conexión y los Cables de Alimentación de C.D. se debe de formar de las
siguientes partes:
La caja de reconexión a utilizar se podrá utilizar para hasta 6 RRUs.
Para la caja de reconexión:

ACCESORIO + C.D. NÚMERO DE CAJA
CONEXIÓN C.D. 01
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Etiquetado de caja de conexión.
Para el cable de alimentación:
SECTOR + C.D. + TECNOLOGÍA / BANDA DE OPERACIÓN
S C.D. 5G / 3500
Etiquetado de cables de alimentación de C.D.
NOTA: Se deberán de etiquetar con respecto a su tecnología y banda.

OCB (Outdoor Cable Conversion Box)
El OCB es un elemento que permite realizar la conexión entre dos cables de alimentación de diferente
calibre para utilizarse en el caso que se requiera realizar el cambio de calibre 5 AWG a calibre 8 AWG (con
DCDU16D).
La etiqueta para el OCB y los Cables de Alimentación de C.D. se debe de formar de las siguientes partes:
Para el OCB:
ACCESORIO + C.D. NÚMERO DE OCB
OCB C.D. 01
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Etiquetado de caja de reconexión.
Etiquetado de cables de alimentación de C.D.
Especificaciones de etiqueta por tipo y tamaño

Las etiquetas están clasificadas en diferentes tipos y en dos diferentes tamaños cuyas especificaciones
se señalan a continuación.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Las planillas deberán estar conformadas con las siguientes características y de acuerdo a los tipos de
etiquetas:
Una explicación más detalla respecto al etiquetado de 5G, se podrá revisar en el documento _
ESTANDAR DE ETIQUETADOS 5G HUAWEI_
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
14 Obra civil para Giga Red + 5G utilizando el gabinete MTS
Para la implementación de alguna tecnología, es necesario la instalación de infraestructura en un

área determinada, para ello es necesario considerar espacios para poder instalar diversos elementos para
las diferentes tecnologías a desplegar, tales como antenas, radios, bases de concreto que soportaran a
los diferentes equipos que albergaran las diferentes tecnologías, a continuación, se mencionan de forma
general las opciones respecto a:
 Soportes
 Bases de concreto
a. Soportes
Los soportes formaran parte principal, ya que serán en lo que se adosen los diferentes equipos de RF, es
decir las antenas y radios, de forma general existen 2 formas:
 En mástiles
 En soportes tipo H
i. En mástiles
Los mástiles consisten en una estructura pequeña, de fácil instalación, por lo que se convierte en una
opción para la instalación en azoteas o directo a bases de concreto existentes.
Para la colocación de la AAU / RRU para 5G se colocará un mástil nuevo, en caso de losa o azotea
mediante la fabricación de un dado de concreto de 60 x 60 x 15 cm y altura y placa metálica de 40 x 40 x
1/2”, y mástil con un diámetro de 3” cedula 40 de 3 metros de alto.
Considerar para la fabricación de dado de concreto para el anclaje a losa o base de concreto existente.
En la siguiente figura nos muestra el tipo de instalación que se realizará para el AAU / RRU, en caso de
que el equipo de implemente en un mástil de 3 m, adosado a una base o dado de concreto.
Detalle de mástil de antena 5G
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
ii. En soportes tipo H

Los soportes tipo H serán adosados directamente a la torre y a su vez contendrá varios mástiles los cuales
serán capaces de soportar a las antenas y radios, cabe señalar que deben ser usados con cargas
moderadas con el fin de no causar posibles daños a la infraestructura de la torre.
Nota:
La máxima carga a soportar por los mástiles será de 60 Kg, la AAU / RRU se colocará en un mástil libre,
en caso de que no exista un mástil libre, se deberá revisar la posibilidad de reubicar los elementos al mástil
más próximo, previo a colocar el equipo considerado para 5G será necesario revisar los pesos soportados
por cada mástil.
En la siguiente figura se muestra un soporte tipo H, el cual se podrán colocar hasta 4 antenas, es decir 1
por cada mástil.
Soporte tipo H para 4 colocar hasta 4 antenas
En la siguiente figura nos muestra un soporte tipo “H” en el que se colocará la AAU /RRU (antena y/o radio)
para la tecnología 5G.
AAU / RRU
Antenas existentes
Ubicación de la AAU / RRU en soporte tipo H
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
b. Bases de concreto
Para la colocación de los gabinetes que albergaran a las diferentes tarjetas de procesamiento
para las diferentes tecnologías como 2G, 3G, 4G e incluso 5G, será necesario colocar una base de
concreto y posterior a ello una base metálica para la correcta sujeción del gabinete.
De forma general distintos tipos entre ellos:
 Terreno natural
 En Losa
 Dados
iii. Terreno natural
Las fabricaciones de planchas de concreto en terreno natural son de las más comunes, ya que
se utilizarán para cuando el sitio sea nuevo en un terreno el cual no contenga una base previa de concreto
o en sitios existentes en lo que ya exista una plancha de concreto y no pueda colocarse un gabinete
adicional en esa misma plancha.
En la siguiente figura nos muestra la base de concreto a colocar para los sitios que cuenten con terreno
natural, en la que sus medidas son: 300 x 110 x 20 cm, esta se elabora con malla electrosoldada de 6x6-
6/6 .
iv. En losa
La fabricación de planchas de concreto en losa son regularme consideradas donde existe una
base de concreto y la cual no es capaz de soportar adosar equipos directamente, debido a su espesor,
motivo por el cual es necesario construir por encima de la misma y en la que se podrá realizar perforaciones
de ser necesarias sin dañar a la estructura existente.
En la siguiente imagen nos muestra la plancha de concreto sobre bases de concreto existentes, en la que
sus medidas serán: 200 x 15 x 100 cm, esta se elabora con malla electrosoldada de 6x6-8/8.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para la colocación de equipos en azotea se deben de considerar los pesos totales y revisar columnas y
trabes o en su caso realizar un dictamen estructural del inmueble.
v. Dados
La fabricación de dados de concreto en losa es considerada para los casos donde no se puede
adosar directamente a la losa o base de concreto existente y se requiere colocar un mástil de 3 m, previo
a la fabricación de este mástil es necesario considerar el anclaje a losa existente.
Las dimensiones consideradas para la construcción del dado son: 60 x 60 x 15 cm como lo indica la
siguiente figura.
Dimensiones del dado de concreto
El dado a fabricar deberá considerar, escarificar la losa hasta encontrar varillas existentes, anclar el
armado de dado con varilla de 3/8” @ 20cm. O en su defecto barrenar losa 7.5cm aprox. para insertar
ancla y rellenar con resina epoxica.
En la siguiente figura nos muestra de forma gráfica las consideraciones a realizar para el dado cuando se
colocará un mástil de 3 m sobre el dado.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
Para la colocación de equipos en azotea se deben de considerar los pesos totales y revisar columnas y
trabes o en su caso realizar un dictamen estructural del inmueble.
Elaboró:
-Huawei- Revisión:
F-00.65.0B.03.01-004
F
15 Control de cambios
Revisión Fecha Descripción de cambio

A 18-Mar-2020 .- Liberación de documento.
.- Se agrega lo requerido para implementar 4G (Giga Red) en el
B 20-Oct-2020
gabinete MTS 9303A.
C 30-Oct-2020 .- Se especifica el etiquetado a considerar en la caja de conexiones.
D 10-Mar-2021 .- Se actualiza secciones generales del documento para 4G y 5G.
.- Se actualiza secciones generales del documento.
E 16-Abr-2021
.- Se agrega herraje para soporte de mástiles.
.- Se actualiza distribución de equipos en gabinete MTS.
.- Se incluye aterrizaje para equipos de TX en gabinete MTS9300A.
.- Se actualiza cableado de alimentación para gabinete MTS9604B.
.- Se incluyen imágenes de conexión de CA, barra de tierras y
canalización del MTS9604B.
F 13-Jul-2021 .- Se incluye posición de fuerza para el BMS.
.- Se actualiza entradas del gabinete para cableados de TX.
.- Se incluyen consideraciones para el uso de las DCDUs.
.- Se actualiza asignación de posiciones de fuerza en los DCDU.
.- Se incluye escenario con radio dual 5513W.
.- Se incluye longitudes de cableado para radio dual 5513W.

Estándar de Instalación para Proyecto 5G y 4G Con Gabinete MTS - Huawei

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estándar de Instalación para Proyecto 5G y 4G Con Gabinete MTS - Huawei

Cargado por

Copyright:

Formatos disponibles

Estándar de instalación para GERENCIA CORPORATIVA DE INFRAESTRUTURA RAN

SUBDIRECCIÓN DE DISEÑO E INFRAESTRUCTURA DE RAN

1. Arquitectura 5G Huawei NSA (Non Standalone) .................................................................................. 2

2. Elementos que componen la tecnología 5G Huawei .......................................................................... 3

3. Escenarios de conexiones físicas entre baseband y radios ............................................................. 6

4. Instalación de la BBU5900 para 5G en el gabinete de fuerza nuevo MTS ...................................... 7

6. Escenarios de acuerdo al número de antenas en la torre ............................................................... 18

7. Escenarios de gabinetes de fuerza para 5G-NR ................................................................................ 25

8. Distribución de fuerza en CD para 5G-NR .......................................................................................... 40

9. Asignación de entradas para los cableados de Fuerza y FO .......................................................... 42

10. Instalación de Clamps para FO y cable de fuerza ......................................................................... 43

14 Obra civil para Giga Red + 5G utilizando el gabinete MTS .......................................................... 65

15 Control de cambios ............................................................................................................................ 70

Debido al constante incremento de datos de forma exponencial, la tecnología de quinta

1. Arquitectura 5G Huawei NSA (Non Standalone)

La tecnología 5G-NR considera 3 diferentes equipos de radio de acuerdo al tipo de modulación,

2. Elementos que componen la tecnología 5G Huawei

a. AAU (radio + antena)

Modelo Características Imagen

El BBU5900 aplicará uno por sitio

Las características principales con las que cuenta la BBU5900 son:

Las características principales con las que cuenta la antena son:

• 3 celdas TDD de 20/30/40/50/60/70/80/90/100 MHz

La tarjeta UMPTg2 es la controladora de las diferentes Basebands contenidas en la BBU5900,

Las características principales con las que cuenta la antena son:

Las características principales con las que cuenta la antena son:

3. Escenarios de conexiones físicas entre baseband y radios

Conexión entre los radios y basebands 2G, 3G, 4G y 5G.

Conexiones entre UBBPg3b y la AAU / RRU para 5G.

4. Instalación de la BBU5900 para 5G en el gabinete de fuerza nuevo MTS

En este nuevo gabinete se colocará el equipamiento actual, incluyendo el equipo de 5G.

En la siguiente figura se muestra el escenario resultante cuando se tiene 2 gabinetes TP48200A.

En este nuevo gabinete se colocará el equipamiento actual, incluyendo el equipo de 5G.

4.4 MTS9303A (con planta de fuerza) + MTS9300 (con baterías)

En la siguiente figura se menciona el orden de los equipos de RF y TX dentro del gabinete

Dentro de las cuales habrá diferentes escenarios:

 4G (Giga Red) con una BBU3900/10

4.4.1 4G (Giga Red) con una BBU3900/10

4.4.2 4G (Giga Red) con una BBU3900 + 5G con una BBU5900

4.4.3 4G (Giga Red) + 5G con una BBU5900

4.4.4 Distribución de equipos en gabinete MTS9300A

4.5 MTS9604B (con planta de fuerza y baterías)

En la siguiente figura se menciona el orden de los equipos de RF y TX dentro del gabinete

Dentro de las cuales habrá diferentes escenarios:

 4G (Giga Red) con una BBU3900/10

4.5.1 4G (Giga Red) con una BBU3900/10

4.5.2 4G (Giga Red) con una BBU3900 + 5G con una BBU5900

4.5.3 4G (Giga Red) + 5G con una BBU5900

5. Reordenamiento de DCDUs para sitios con gabinete MTS (hasta 4G)

En la siguiente figura se muestra la asignación de las tecnologías en las diferentes DCDUs.

RRU DUAL B2/B66A - 1

RRU DUAL B2/B66A - 2

RRU DUAL B2/B66A - 3

1. En caso de tener las 3 DCDUs, se deberá considerar los HEX en la DCDU-3.

6. Escenarios de acuerdo al número de antenas en la torre

Antena AAU con kit de inclinación incluye herraje de sujeción a mástil

Los escenarios más comunes y en el que se encontrara el despliegue de 5G serán:

 5G conservando el mismo número de antenas (máximo 4 antenas)

 5G considerando otra franja

a. 5G conservando el mismo número de antenas (máximo 4 antenas)

En la siguiente figura se muestra gráficamente como quedaría este escenario.

b. 5G con antenas bandas altas (máximo 3 antenas)

En la siguiente figura se muestra gráficamente como quedaría este escenario.
