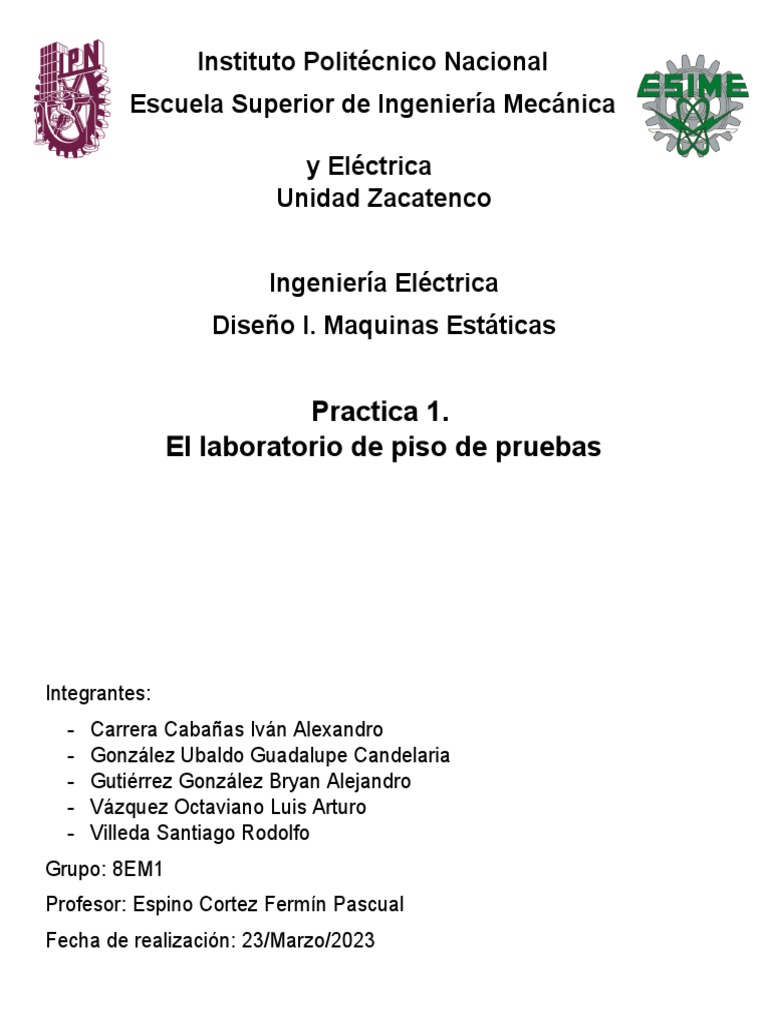

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Mecánica

y Eléctrica
Unidad Zacatenco

Ingeniería Eléctrica
Diseño I. Maquinas Estáticas

Practica 1.
El laboratorio de piso de pruebas

Integrantes:
- Carrera Cabañas Iván Alexandro
- González Ubaldo Guadalupe Candelaria
- Gutiérrez González Bryan Alejandro
- Vázquez Octaviano Luis Arturo
- Villeda Santiago Rodolfo
Grupo: 8EM1
Profesor: Espino Cortez Fermín Pascual
Fecha de realización: 23/Marzo/2023
 Calificación: ____________

Objetivos
- Conocer la infraestructura del laboratorio de Piso de pruebas, observando donde está ubicado
y de que equipos, dispone, para futuras pruebas a los transformadores.
- Conocer el laboratorio de “Piso de pruebas”, su utilidad y los aparatos e instrumentos con los
que se cuenta.
- Conocer los equipos que componen el laboratorio para realizar las pruebas normalizadas a
transformadores.

Introducción teórica
El laboratorio de piso de pruebas es el responsable de realizar diferentes pruebas a transformadores
para evaluar su funcionamiento óptimo y en las condiciones en las que los utiliza el usuario a fin de
aportar y evaluar su eficiencia, calidad, seguridad, confiabilidad y continuidad de los equipos.
También se utilizan para confirmar que el transformador ha sido diseñado y fabricado correctamente.
Es importante tener en cuenta que la única prueba que nos puede garantizar y demostrar que un
transformador durará veinte años es tenerlo funcionando durante ese tiempo.
En realidad, las pruebas de fábrica son solo un seguro idealizado, pero basado en resultados de
pruebas sobre el buen estado de los materiales aisladores y las partes más importantes o en las que
es más probable tienen defectos de diseño o fabricación.
Algunas de estas pruebas son:
- Pruebas a la materia prima. Materiales electrotécnicos como: aislantes sólidos (cintas,
papeles, cartones, madera, etc.); líquidos (aceite mineral, aceites de silicones);
ferromagnéticos (aceros eléctricos), y los aislamientos externos (boquillas de A.T. y B.T.).
- Pruebas de fábrica: determinan la calidad de su fabricación, así como evaluar el estado en
que se encuentra para soportar condiciones normales de operación y condiciones anormales
causadas por condiciones de falla o de sobretensiones de tipo atmoslérico.

1. Prueba de relación de transformación:

Tratando de determinar la relación de voltaje entre las bobinas primaria y secundaria la cual
debe tener un error máximo de 0.5% en la relación de voltaje, esta prueba se realiza con DTR

2. Prueba de aislamiento:
Determinado el nivel de aislamiento del material, éste debe ser secado al horno antes de la
inmersión, garantizando así el óptimo aislamiento de cada componente.

3. Prueba de tensión en vacío:

Esto se utiliza para determinar la pérdida en el núcleo, esto se logra alimentando BT a la
potencia nominal y sin conectar el voltaje primario, por lo que solo se determina la pérdida de
potencia en el núcleo.
 4. Prueba de cortocircuito:
Esta prueba se realiza para determinar pérdidas en los devanados de las bobinas, para ello se
alimentan AT y BT con potencia mínima hasta la potencia nominal y para evaluar la
resistencia del cobre.

5. Prueba de tensión inducida:

Esto se logra mediante la aplicación de múltiples voltajes, con dos frecuencias, para saturar el
núcleo y evaluar la resistencia del equipo, lo que también nos permite conocer la calidad del
aislamiento de los materiales utilizados.

6. Prueba de tensión aplicada:

Esta es también una prueba destructiva, en cuyo caso se cortocircuitan el AT y el BT.
Esta prueba nos da una indicación del nivel de aislamiento del transformador a otros
componentes como el tanque o la carcasa exterior.

7. Prueba de Rigidez Dieléctrica:

Para esta prueba se utiliza un Espinterómetro, que mide la resistencia dieléctrica del aceite
utilizado en el transformador.

- Pruebas que determinan la calidad del servicio: determinan la eficiencia de trabajo del
transformador así como su regulación de voltaje.
Determina si está dentro del porcentaje de impedancia y el porcentaje de corriente de entrada.

- Pruebas para determinar la calidad de operación del transformador. Estas pruebas nos
determinan la vida titil del transformador, ya que dependiendo de la rapidez con que
envejezca el aislamiento, en esa misma proporción será el acortamiento de su vida útil.
Las pruebas de fábrica anteriores se aplican al 100% de los transformadores.
Las de factor de disipación se aplican a todos los transformadores de potencia que sean iguales o
mayores a 500kVA
AQUÍ VA TRADUCCION
 INSTRUMENTOS Y ACCESORIOS EMPLEADOS

Ilustración 1 Nave de pruebas para transformador de potencia de 400 kv (dimensiones en nl Nave de

alta tensión: un transformador de pruebas (800 kv).
 Ilustración 2 Transformador en aire, No. Serie: C-3326 A, 25 KVA, 4160 Volts,
Tensión: 220 Y / 127, 3 Fases, Frecuencia: 60 Hz.

Ilustración 3 Transformador en aceite, No. Serie: 8147, 600 KVA, 23000 Volts,
Tensión: 220/127, 3 Fases, Frecuencia: 60 Hz.

Ilustración 4 Generador de Impulsos, No. Serie: PGK 150H, CD: 150 KV; CA: 106 KV.
NMX-J-169-ANCE-2015
La Norma NMX-J-169-ANCE-2015 establece los métodos de prueba para transformadores y
autotransformadores de distribución y potencia. Esta norma se aplica a los transformadores
monofásicos y trifásicos con una capacidad nominal de hasta 10,000 kVA y una tensión nominal de
hasta 35 kV. La norma establece los requisitos y procedimientos de prueba para la medición de la
resistencia de los devanados, relación de transformación, impedancia de cortocircuito, pérdidas de
potencia, corriente de excitación, aislamiento y rigidez dieléctrica, entre otros parámetros. La norma
también establece las condiciones ambientales y los equipos de medición necesarios para realizar
las pruebas de manera adecuada, así como los criterios de aceptación de los resultados de las
pruebas. El objetivo de la norma es garantizar que los transformadores y autotransformadores de
distribución y potencia cumplan con los requisitos de desempeño y seguridad establecidos en las
normas nacionales e internacionales aplicables, y que sean aptos para su uso en la red eléctrica.
La Norma NMX-J-169-ANCE-2015 para métodos de prueba a transformadores y
autotransformadores de distribución y potencia se basa en normas internacionales ampliamente
reconocidas en el ámbito de la industria eléctrica, tales como:

 Norma IEC 60076-1:2011 - Power transformers - Part 1: General

 Norma IEC 60076-3:2013 - Power transformers - Part 3: Insulation levels, dielectric tests and
external clearances in air
 Norma IEC 60076-5:2013 - Power transformers - Part 5: Ability to withstand short-circuit
 Norma IEEE C57.12.00-2010 - Standard General Requirements for Liquid-Immersed
Distribution, Power, and Regulating Transformers
Estas normas establecen los requisitos y procedimientos para realizar las pruebas de
transformadores y autotransformadores de distribución y potencia, y se utilizan como base para la
Norma NMX-J-169-ANCE-2015. La aplicación de estas normas asegura la calidad y confiabilidad de
los transformadores y autotransformadores, así como su cumplimiento con los estándares
internacionales.

PROCEDIMIENTO:
Se realizó una visita guiada al piso de pruebas con el motivo de conocer mejor las instalaciones, el
material de equipo y de saber los materiales que este dispone, caminando y observando los
materiales que abordaremos durante el curso, tomando fotos a su placa de datos, observado sus
cualidades físicas y técnicas.
CONCLUSIONES:
- CARRERA CABAÑAS IVAN ALEXANDRO:

En esta práctica se aprendió acerca de conceptos básicos sobre el laboratorio de Diseño I: Maquinas
Estáticas, el cual se encuentra ubicado en el edificio de Laboratorios Pesados de la ESIME Z, el cual consiste
en el piso de pruebas con el transformador de potencia trifásico, otro transformador en aire de 75 kVA, equipo
de pruebas y demás equipo de medición ubicado en gabinetes. Se tomaron datos de placa y se conocieron
los pormenores del mismo laboratorio. Se aprendió también sobre equipo utilizado para pruebas a
transformadores de potencia (cuya descripción se encuentra en el apartado de levantamiento).

Se puede concluir pues que es fundamental conocer el laboratorio pues será el será de trabajo de la
asignatura, ubicar salidas de emergencia y demás equipo en caso de accidente también es fundamental.

- GONZALEZ UBALDO GUADALUPE CANDELARIA:

Al realizar la visita al laboratorio de piso de pruebas, se observó principalmente el área donde

estaremos trabajando a lo largo del curso con el fin de hacerle las pruebas a los transformadores
para evaluar su funcionamiento y condiciones en las que opera para verificar su eficiencia, calidad,
seguridad, confiabilidad y continuidad de los equipos.
Para dichas pruebas es importante conocer los datos de placa de los equipos principalmente sus
tensiones de operación, potencia, nivel de aislamiento, porcentaje de regulación e impedancia entre
otros.
Para esto también se debe de conocer el procedimiento a realizarse mediante la norma NMX-J-169-
ANCE-2015 la cual nos muestra el tipo de prueba, procedimiento y circuitos a conectar para la
realización de la practica
- GUTIÉRREZ GONZÁLEZ BRYAN ALEJANDRO:

Durante el desarrollo de esta practica se llevo acabo una visita al piso de pruebas, para dar a
conocer el área de trabajo en la cual se llevaran a cabo las diferentes practicas durante este curso,
conociendo así los diferentes tipos de transformadores que este cuenta que son de aceite y de aire,
como también se conocieron sus tensiones nominales a las que estos suelen trabajar y sus
características principales de cada uno en base a su placa de datos recopilada de los mismos.
Se llevo a cabo un análisis y estudio de los transformadores donde se tienen que apegar a la norma
NMX-J-169-ANCE-2015, la cual verifica su eficiencia, seguridad y confiabilidad en estos. En
conclusión, es importante tomar todos estos puntos en cuenta para el desarrollo futuras practicas.

- VAZQUEZ OCTAVIANO LUIS ARTURO:

Las pruebas realizadas en el laboratorio nos ayudan a saber si un transformador está cumpliendo los
parámetros necesarios para su correcto funcionamiento.
Con las mediciones también se pueden encontrar las posibles fallas de un transformador, como que
no haya continuidad, tenga una resistencia de aislamiento muy baja, para lo cual será necesario
realizarle un buen mantenimiento o de ser necesario cambiar de transformador.
 - VILLEDA SANTIAGO RODOLFO:

En conclusión, se realizó una visita a piso de pruebas con el motivo de conocer más acerca de su
infraestructura y la ubicación de los equipos para futuras prácticas, y saber de qué materiales
dispone el laboratorio, cumpliéndose completamente los objetivos, además de estudiar la Norma
NMX-J-169-ANCE-2015 que es una norma técnica que establece los métodos de prueba para
transformadores y autotransformadores de distribución y potencia. Esta norma se basa en normas
internacionales reconocidas en la industria eléctrica, y su objetivo es garantizar que los
transformadores y autotransformadores cumplan con los requisitos de desempeño y seguridad
establecidos en las normas nacionales e internacionales aplicables. La aplicación de estas normas
técnicas en las pruebas de transformadores y autotransformadores permite garantizar la calidad y
confiabilidad de los mismos, lo que es crucial en el ámbito de la energía eléctrica.
