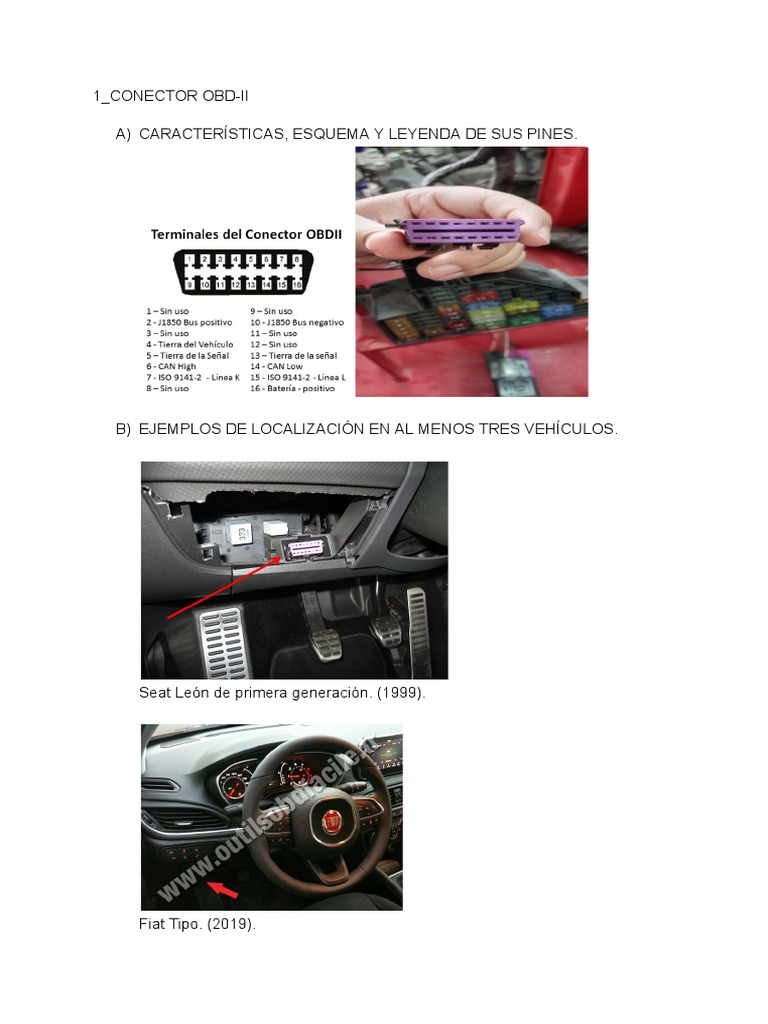

1_CONECTOR OBD-II

A) CARACTERÍSTICAS, ESQUEMA Y LEYENDA DE SUS PINES.

B) EJEMPLOS DE LOCALIZACIÓN EN AL MENOS TRES VEHÍCULOS.

Seat León de primera generación. (1999).

Fiat Tipo. (2019).

 Honda Civic de 6ª generación (1996).

7
Ford Ranger.

C) INVESTIGA QUE OTROS TIPOS DE CONECTORES EXISTEN EN EL

MERCADO.

Existen varias formas de conectar el OBD a un ordenador, una tableta o un

smartphone:
Conexión RS-232: es la conexión clásica, algunos ordenadores pueden no
tenerla si son muy modernos.
Conexión USB: una de las más utilizadas actualmente.
Conexión Bluetooth o Wi-Fi: el tipo de conexión más moderno.
También existen adaptadores para conectores OBD-II, en función de las
diferentes conexiones que disponga el automóvil o motocicleta. A
continuación, se adjuntan algunas fotos de adaptadores.
Adaptador para motocicletas Honda.

Adaptador para camiones Iveco.

Adaptador de 17 pines a 16 pines para Mazda.

2º.- COMPLETA LA TABLA DE LOS DIFERENTES TIPOS DE EQUIPOS DE DIAGNOSIS, UTILIZADOS EN
AUTOMOCIÓN.

TIPO DE EQUIPOS DE CARACTERÍSTICAS VENTAJAS/DESVENTAJAS

DIAGNOSIS
Escáner universal. Puede diagnosticar vehículos de cualquier marca
Escáner específico de Diagnostica vehículos de una sola marca/grupo.
marca.
Permite movilidad en el taller.
Escáner portátil
Osciloscopio Convierte las señales eléctricas de
sensores/componentes en una gráfica.
Muestra el valor numérico de
Multímetro voltaje/intensidad/resistencia de un
componente en la pantalla.
Gran polivalencia/ Puede estar
obligado a comprar suscripciones de
cada marca.
Más específico y detallado que el
escáner universal. Más barato al ser
una sola marca/Sólo puede ser
aplicado a una marca.
No necesita enchufe, es más barato
que una estación completa de
diagnosis/Depende de pilas o
baterías. Permite menos funciones
que la estación completa.
Útil para diagnosticar sensores/Hay
que conocer la forma de la señal de
los sensores para conocer si
funcionan correctamente.
Barato, fácil de usar./Muy limitado a
la hora de ser usado para la
diagnosis.

3_ IDENTIFICA LOS EQUIPOS QUE EXISTAN EN EL TALLER.

Marca Bosch, equipo de diagnosis completa.

Conector de diagnóstico OBD-II. 16 pines. Fabricante: Formauto.

Osciloscopio marca Hantek.

Equipo de diagnosis completo.

4_ EXPLICA UN EJEMPLO PROCEDIMIENTO DE DIAGNOSIS DE AVERÍA

GUIADA.
Vehículo elegido: motor de Volkswagen Golf Mk5.
Equipo de diagnóstico utilizado: marca Bosch.
Se conecta el conector OBD-II a la toma del vehículo, situada en la parte
inferior de la columna de dirección. El equipo de diagnosis comienza a
escanear y pasados unos minutos finaliza; y en el ordenador se muestra el
siguiente menú:
En esta pantalla se elige el tipo de vehículo y motorización. Posteriormente
se pasa a otra pantalla donde se muestran los subsistemas del vehículo.
Entrando en los diferentes subsistemas, pueden verse los códigos de avería,
y borrarse, en caso de que fuera posible.
