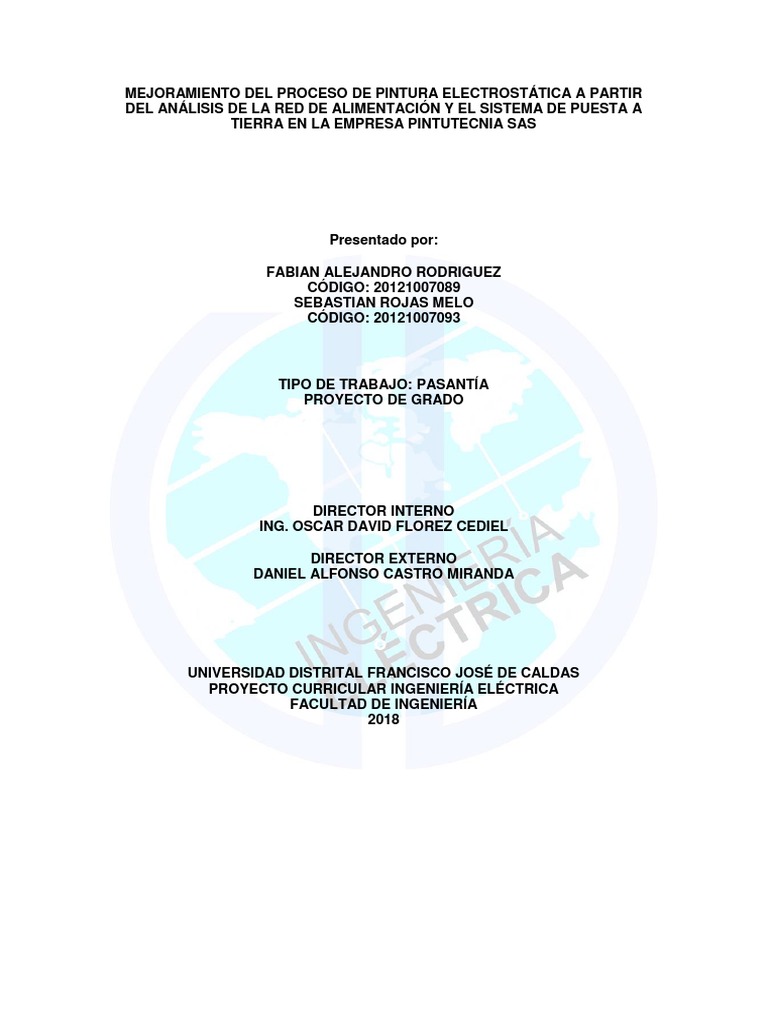

MEJORAMIENTO DEL PROCESO DE PINTURA ELECTROSTÁTICA A PARTIR

DEL ANÁLISIS DE LA RED DE ALIMENTACIÓN Y EL SISTEMA DE PUESTA A

TIERRA EN LA EMPRESA PINTUTECNIA SAS

Presentado por:

FABIAN ALEJANDRO RODRIGUEZ

CÓDIGO: 20121007089
SEBASTIAN ROJAS MELO
CÓDIGO: 20121007093

TIPO DE TRABAJO: PASANTÍA

PROYECTO DE GRADO

DIRECTOR INTERNO
ING. OSCAR DAVID FLOREZ CEDIEL

DIRECTOR EXTERNO
DANIEL ALFONSO CASTRO MIRANDA

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS

PROYECTO CURRICULAR INGENIERÍA ELÉCTRICA
FACULTAD DE INGENIERÍA
2018
 1. Tabla de contenido
2. INTRODUCCIÓN ........................................................................................................................ 5
3. DEFINICIÓN DEL PROBLEMA ..................................................................................................... 6
4. OBJETIVOS ................................................................................................................................. 7
4.1 OBJETIVO GENERAL ................................................................................................................. 7
4.2 OBJETIVOS ESPECIFICOS .......................................................................................................... 7
5. MARCO REGULATORIO PARA LA MEDICION, EVALUACION Y MODIFICACION EN
INSTALACIONES ELECTRICAS ......................................................................................................... 8
5.1 RETIE ........................................................................................................................................ 8
5.1.1 Instalaciones......................................................................................................................... 9
5.2 NTC-2050 ............................................................................................................................... 10
5.2.1 Alcance. .............................................................................................................................. 10
5.2.2 Equipo electrostático fijo ................................................................................................... 11
5.3 REGULACION ......................................................................................................................... 12
6. RESULTADOS OBTENIDOS ....................................................................................................... 13
6.1 ESTADO CONDUCTORES PUNTOS DE CONEXION Y SPT ........................................................ 13
6.1.1 Circuitos ramales ................................................................................................................ 14
6.1.2 Sistema de Puesta a Tierra ................................................................................................. 15
6.2 CUADRO DE CARGAS ............................................................................................................. 16
6.3 PLANOS.................................................................................................................................. 18
6.3.1 PRIMER PISO....................................................................................................................... 18
6.3.2 SEGUNDO PISO ................................................................................................................... 18
6.4 TOPOLOGIA UTILIZADA PARA EL SISTEMA DE PUESTA A TIERRA ......................................... 19
7. ANÁLISIS DE RESULTADOS ....................................................................................................... 20
7.1 MEDICION DE ALIMENTACION Y EVALUACION PUNTOS DE USO COMUN ........................... 20
7.1.1 Corrientes y voltajes ramales de uso común ..................................................................... 20
7.1.2 Conductores ramales ......................................................................................................... 21
7.1.3 Protecciones asociadas a los ramales ................................................................................ 22
7.2 MEDICION DE ALIMENTACION Y EVALUACION CABINA ....................................................... 23
7.2.1 Corrientes y voltajes del ramal que energiza la cabina ...................................................... 23
7.2.2 Conductores alimentación cabina ...................................................................................... 23
7.2.3 Protección asociada a la cabina ......................................................................................... 23
7.3 REGULACION ......................................................................................................................... 24
7.4 EVALUACIÓN DE PUESTA A TIERRA ....................................................................................... 26
7.4.1 MEDICION DE PUESTA A TIERRA GENERAL ........................................................................ 26
7.4.2 MEDICION Y EVALUACION DE PUESTA A TIERRA CABINA.................................................. 27
7.5 PROYECCION DE INVERSION ................................................................................................. 28
7.5.1 Red de alimentación........................................................................................................... 28
7.5.2 Sistema de puesta a tierra.................................................................................................. 29
7.5.3 Uniones y empalmes .......................................................................................................... 29
7.5.4 Reubicación del electrodo de puesta a tierra y realización de caja de inspección ............ 29
8. EVALUACION Y CUMPLIMIENTO DE OBJETIVOS ..................................................................... 30
9. MODIFICACIONES Y RECOMENDACIONES .............................................................................. 33
9.1 Generales .............................................................................................................................. 33
9.1.1 Canalizaciones .................................................................................................................... 33
9.1.2 Tomacorrientes .................................................................................................................. 33
9.1.3 Conductores ....................................................................................................................... 34
9.1.4 Protecciones ....................................................................................................................... 34
9.1.5 Regulación .......................................................................................................................... 35
9.1.6 Planos ................................................................................................................................. 35
9.2 sistema puesta tierra............................................................................................................. 35
9.2.1 Uniones .............................................................................................................................. 35
9.2.2 Conductores ....................................................................................................................... 35
9.2.3 Equipotencializar ................................................................................................................ 36
9.2.4 Resistencia y electrodo de puesta a tierra ......................................................................... 37
10. CONCLUSIONES ..................................................................................................................... 38
11. BIBLIOGRAFÍA ........................................................................................................................ 39
12. ANEXOS ................................................................................................................................. 40

Índice de Ilustraciones

Ilustración 1. Cuadro de Cargas .................................................................................................. 17

Ilustración 2. Plano primer piso PINTUTECNIA SAS..................................................................... 18
Ilustración 3. Plano segundo piso PINTUTECNIA SAS .................................................................. 18
Ilustración 4. Tipo de conexión del telurómetro para medición de resistencia del terreno ...... 26
Ilustración 5. Principio de funcionamiento del método de medición: caída de potencial ........ 27
Ilustración 6. Sistemas de puestas a tierra dedicadas o interconectadas .................................. 37
Ilustración 7. Una sola puesta a tierra para todas las necesidades ............................................ 37
Ilustración 8. Puestas a tierra separadas o independientes ....................................................... 37

Índice de Tablas

Tabla 1. Evaluación circuitos ramales ......................................................................................... 14

Tabla 2. Evaluación del sistema de puesta a tierra ..................................................................... 15
Tabla 3 Cargas de Pintutecnia sas ............................................................................................... 16
Tabla 4. Corrientes y voltajes de los distintos ramales ............................................................... 20
Tabla 5. Corrientes y voltajes del circuito de la cabina ............................................................... 23
Tabla 6. Presupuesto de materiales ............................................................................................ 29
Tabla 7. Evaluación y cumplimiento de los objetivos de la pasantía .......................................... 30
Tabla 8. Calibre mínimo de los conductores de puesta a tierra de equipos para puesta a tierra
..................................................................................................................................................... 36
 2. INTRODUCCIÓN

En la actualidad existen diferentes tipos de tecnologías enfocadas al recubrimiento de pintura

en productos metálicos, estos recubrimientos suelen ser en pintura líquida o pintura en polvo,
siendo la pintura en polvo la más demandada en el mercado actual, ya que su calidad y vida útil
(10 años) supera ampliamente a las pinturas convencionales [1]. Este tipo de pintura, bien
conocida como pintura electrostática, se caracteriza por su durabilidad, el espesor de las capas
y su resistencia a la corrosión. El proceso para el recubrimiento en polvo consta de varios
subprocesos que se pueden dividir en tres grandes grupos, en la primera etapa se realiza el
acondicionamiento, en donde se limpia el material para eliminar grasa y partículas de la pieza y
luego se procede con el proceso de fosfatado para evitar la corrosión, la segunda es la de pintado
allí se carga la pintura negativamente y la pieza se aterriza de tal manera que sea un imán para
la pintura, por último se procede con la tercera etapa en donde la pieza pintada pasa por un
horno entre los 180° y 200°, este es el proceso de polimerización en la que se da el curado de la
pintura y adquiere su acabado final. [2].

Sin duda las fases más importantes en todo el proceso son la de curado y recubrimiento, y éstas
dependen directamente de dos factores: el horno y el sistema de puesta a tierra
respectivamente.

Para garantizar un correcto curado y polimerización de la pintura es necesario someter la pieza

a un temperatura superior a los 180°C esto se hace con un horno Trifásico, es por esto que se
hace relevante que la alimentación de dicho horno cumpla los valores nominales estipulados
por el fabricante para su óptimo funcionamiento, es de esta manera que el correcto
funcionamiento de toda la red será fundamental para obtener la eficiencia energética deseada,
todo lo anterior según lo establecido por las normativas colombianas tales como la NTC 2050 y
el Reglamento Técnico de Instalaciones Eléctricas (RETIE).

Por otra parte, se encuentra la etapa del recubrimiento de pintura en polvo, donde es
fundamental contar con un sistema de puesta a tierra bastante eficiente ya que de éste depende
que la pieza adquiera la carga positiva necesaria para la correcta adherencia de la pintura a la
pieza.
 3. DEFINICIÓN DEL PROBLEMA

PINTUTECNIA SAS es una empresa dedicada a la prestación de servicio de acabados en pintura

electrostática (recubrimiento en pintura en polvo), actualmente dentro de sus procesos, no se
cuenta con estudios o análisis referentes a la eficiencia energética de su red eléctrica ni tampoco
verificación del cumplimiento de la NTC2050 y RETIE, además no se tiene la descripción y el
dimensionamiento del sistema de puesta a tierra, estos dos hechos hacen pertinente la
realización de un diagnóstico muy completo donde se logre evaluar el funcionamiento actual del
sistema de puesta tierra, debido a que este juega un papel muy importante en la etapa de
recubrimiento o pintado, es aquí donde la pieza metálica que se va a pintar se debe descargar
de electrones obteniendo carga positiva para atraer toda la pintura cargada negativamente y la
eficiencia de la red eléctrica que alimenta los equipos como el horno, para de esta manera
realizar todas las medidas y cálculos necesario que nos permitan proponer las respectivas
correcciones que conlleven al mejoramiento de la eficiencia del proceso, todo esto con el fin de
seguir posicionando a Pintutecnia SAS en el mercado como una de las empresas con los
estándares más altos de calidad, asegurando el cumplimiento de los lineamientos que dicta la
normatividad vigente. Finalmente se busca fortalecer y aplicar los conocimientos adquiridos
durante el pregrado de Ingeniería Eléctrica y de tal manera cumplir con el requisito para optar
por el título de ingeniero eléctrico.
4. OBJETIVOS

4.1 OBJETIVO GENERAL

 Mejorar el proceso de pintura electrostática en la empresa Pintutecnia SAS. mediante

la modernización de la red eléctrica y el sistema de puesta a tierra.

4.2 OBJETIVOS ESPECIFICOS

 Realizar un diagnóstico energético en la planta de producción de la empresa y en las

zonas destinadas a la parte administrativa determinando falencias según la
normatividad vigente.
 Describir detalladamente todo el proceso de producción de la empresa y la relación
directa que tiene con la calidad de energía que se tiene en la planta.
 Determinar cada una de las adecuaciones para la red eléctrica con la que cuenta la
empresa de manera clara, acogiéndose estrictamente a la normatividad vigente.
 Diseñar el sistema de puesta a tierra a partir de mediciones obtenidas que permitan el
mejoramiento en la eficiencia para el proceso de recubrimiento de pintura.
 Analizar los resultados obtenidos enfocándose en la viabilidad técnica y financiera
 5. MARCO REGULATORIO PARA LA MEDICION, EVALUACION Y
MODIFICACION EN INSTALACIONES ELECTRICAS

Las normas establecidas en el territorio nacional colombiano, determinan la manera correcta de

diseñar e intervenir cualquier sistema eléctrico, según las condiciones técnicas a las cuales están
operando. Para este trabajo se tendrán en cuenta las dos más grandes e importantes normas
nacionales (RETIE y NTC 2050), de igual manera la norma IEEE 80, que permitirá diagnosticar de
manera correcta el sistema de puesta a tierra.

5.1 RETIE

El objeto fundamental de este reglamento es establecer las medidas tendientes a garantizar la

seguridad de las personas, de la vida tanto animal como vegetal y la preservación del medio
ambiente; previniendo, minimizando o eliminando los riesgos de origen eléctrico. Sin perjuicio
del cumplimiento de las reglamentaciones civiles, mecánicas y fabricación de equipos.

Adicionalmente, señala las exigencias y especificaciones que garanticen la seguridad de las

instalaciones eléctricas con base en su buen funcionamiento; la confiabilidad, calidad y
adecuada utilización de los productos y equipos, es decir, fija los parámetros mínimos de
seguridad para las instalaciones eléctricas. [[3] pág. 8, artículo 1]

Igualmente, es un instrumento técnico-legal para Colombia, que sin crear obstáculos

innecesarios al comercio o al ejercicio de la libre empresa, permite garantizar que las
instalaciones, equipos y productos usados en la generación, transmisión, transformación,
distribución y utilización de la energía eléctrica, cumplan con los siguientes objetivos legítimos:

La protección de la vida y la salud humana.

La protección de la vida animal y vegetal.

La preservación del medio ambiente.

La prevención de prácticas que puedan inducir a error al usuario.

Para cumplir estos objetivos legítimos, el presente reglamento se basó en los siguientes
objetivos específicos:

a. Fijar las condiciones para evitar accidentes por contacto directo o indirecto con partes
energizadas o por arcos eléctricos.

b. Establecer las condiciones para prevenir incendios y explosiones causados por la electricidad.

c. Fijar las condiciones para evitar quema de árboles causada por acercamiento a redes
eléctricas.

d. Establecer las condiciones para evitar muerte de personas y animales causada por cercas
eléctricas.

e. Establecer las condiciones para evitar daños debidos a sobrecorrientes y sobretensiones.

f. Adoptar los símbolos que deben utilizar los profesionales que ejercen la electrotecnia.

g. Minimizar las deficiencias en las instalaciones eléctricas.

h. Establecer claramente las responsabilidades que deben cumplir los diseñadores,
constructores, interventores, operadores, inspectores, propietarios y usuarios de las
instalaciones eléctricas, además de los fabricantes, importadores, distribuidores de materiales
o equipos y las personas jurídicas relacionadas con la generación, transformación, transporte,
distribución y comercialización de electricidad, organismos de inspección, organismos de
certificación, laboratorios de pruebas y ensayos.

i. Unificar los requisitos esenciales de seguridad para los productos eléctricos de mayor
utilización, con el fin de asegurar la mayor confiabilidad en su funcionamiento.

j. Prevenir los actos que puedan inducir a error a los usuarios, tales como la utilización o difusión
de indicaciones incorrectas o falsas o la omisión del cumplimiento de las exigencias del presente
reglamento.

k. Exigir confiabilidad y compatibilidad de los productos y equipos eléctricos.

l. Exigir requisitos para contribuir con el uso racional y eficiente de la energía y con esto a la
protección del medio ambiente y el aseguramiento del suministro eléctrico.

El reglamento técnico de instalaciones eléctricas aplica a las instalaciones eléctricas, a los

productos utilizados en ellas y a las personas que las intervienen. [3]

Es necesario definir algunos términos que ayudarán a definir el campo de aplicación y de esta
manera utilizar de manera correcta a la norma.

5.1.1 Instalaciones

Se consideran como instalaciones eléctricas los circuitos eléctricos con sus componentes, tales
como, conductores, equipos, máquinas y aparatos que conforman un sistema eléctrico y que se
utilizan para la generación, transmisión, transformación, distribución o uso final de la energía
eléctrica; sean públicas o privadas y estén dentro de los límites de tensión y frecuencia aquí
establecidos, es decir, tensión nominal mayor o igual a 24 V en corriente continua (c.c.) o más
de 25 V en corriente alterna (C.A) con frecuencia de servicio nominal inferior a 1000 Hz.[[3], pág.
9, art 2]

Los requisitos del presente Reglamento aplican a las instalaciones eléctricas construidas con
posterioridad a la entrada en vigencia del mismo, así como a las ampliaciones y remodelaciones.
En las construidas con posterioridad al 1° de mayo de 2005, el propietario o tenedor de la misma
debe dar aplicación a las disposiciones contenidas en el RETIE vigente a la fecha de construcción
y en las anteriores al 1° de mayo de 2005, garantizar que no representen alto riesgo para la salud
o la vida de las personas y animales, o atenten contra el medio ambiente, o en caso contrario,
hacer las correcciones para eliminar o mitigar el riesgo. [[3], pág. 9, art 2]

Los requisitos y prescripciones técnicas de este reglamento serán de obligatorio cumplimiento

en Colombia, en todas las instalaciones eléctricas utilizadas en la generación, transporte,
transformación, distribución y uso final de la electricidad, incluyendo las que alimenten equipos
para señales de telecomunicaciones, electrodomésticos, vehículos, máquinas, herramientas y
demás equipos. Estos requisitos son exigibles en condiciones normales o nominales de la
instalación. En caso de que se alteren las anteriores condiciones por fuerza mayor o situaciones
de orden público, el propietario o tenedor de la instalación buscará restablecer las condiciones
de seguridad en el menor tiempo posible.

Las instalaciones deben construirse de tal manera que las partes energizadas peligrosas, no
deben ser accesibles a personas no calificadas y las partes energizadas accesibles no deben ser
peligrosas, tanto en operación normal como en caso de falla. [[3], pág. 9, art 2]

5.2 NTC-2050

El trabajo que se realizará en Pintutecnia estará apoyado también en la NTC 2050, ya que los
objetivos que esta norma dicta son pertinentes para la aplicación en esta empresa.

Objetivo.

a) Salvaguardia. El objetivo de este código es la salvaguardia de las personas y de los bienes

contra los riesgos que pueden surgir por el uso de la electricidad.

b) Provisión y suficiencia. Este código contiene disposiciones que se consideran necesarias para
la seguridad. El cumplimiento de las mismas y el mantenimiento adecuado darán lugar a una
instalación prácticamente libre de riesgos, pero no necesariamente eficiente, conveniente o
adecuada para el buen servicio o para ampliaciones futuras en el uso de la electricidad.

c) Intención. Este código no tiene la intención de marcar especificaciones de diseño ni de ser un

manual de instrucciones para personal no calificado.

5.2.1 Alcance.

a) Cobertura. Este código cubre:

1) Las instalaciones de conductores y equipos eléctricos en o sobre edificios públicos y privados

y otras estructuras, incluyendo casas móviles, vehículos de recreo y casas flotantes, y otras
instalaciones como patios, parques de atracciones, estacionamientos, otras áreas similares y
subestaciones industriales.

2) Instalaciones de conductores y equipos que se conectan con fuentes de suministro de

electricidad.

3) Instalaciones de otros conductores y equipos exteriores dentro de la propiedad.

4) Instalaciones de cables y canalizaciones de fibra óptica.

5) Instalaciones en edificaciones utilizadas por las empresas de energía eléctrica, como edificios
de oficinas, almacenes, garajes, talleres y edificios recreativos que no formen parte integral de
una planta generadora, una subestación o un centro de control. [[2], pág. 27, sección 90]
 5.2.2 Equipo electrostático fijo

Equipo electrostático fijo. Este Artículo se debe aplicar a cualquier equipo que utilice elementos
cargados electrostáticamente para la atomización fina, carga y/o precipitado de materiales
peligrosos para pintar objetos o para otros fines similares en los que el dispositivo de carga o
atomización esté unido a un soporte o manipulador mecánico, como los robots. Este artículo no
se debe aplicar a los dispositivos que se sujetan o manipulan con la mano. Cuando la
programación de los robots suponga la intervención manual sobre el brazo del robot para pintar,
mientras existan altas tensiones, se aplican las disposiciones del Artículo 516-5. El alambrado de
equipos atomizadores electrostáticos debe cumplir las siguientes condiciones a) hasta j). El
equipo de rociado debe estar certificado o aprobado. Todos los sistemas electrostáticos
automáticos deben cumplir las siguientes condiciones a) hasta i):

a) Equipo de suministro y control. Todos los transformadores, fuentes de alimentación de alta

tensión, equipos de control y demás piezas eléctricas del equipo, deben instalarse fuera de los
lugares Clase I como se definen en el Artículo 516-2 o ser de un tipo aprobado para el lugar
donde estén instalados.

Excepción: Se permite instalar en lugares Clase I rejillas de alta tensión, electrodos y cabezales
electrostáticos de atomización (pistolas) y sus conexiones.

b) Equipo electrostático. Los electrodos y cabezales electrostáticos de atomización deben estar

adecuadamente apoyados sobre soportes permanentes y estar aislados eficazmente de tierra.
Se considera que cumplen con este artículo los electrodos y cabezales electrostáticos de
atomización que estén conectados permanentemente a sus bases, soportes, mecanismos
alternativos o robots.

c) Terminales de alta tensión. Los terminales de alta tensión deben estar debidamente aislados
y protegidos contra daños mecánicos o de productos químicos destructivos. Cualquier elemento
expuesto a alta tensión debe estar eficaz y permanentemente sujeto por aisladores adecuados
y estar eficazmente protegido contra contactos accidentales o puesta a tierra.

d) Soporte de piezas. Las piezas que se vayan a pintar con estos procesos deben estar colgadas
de ganchos o transportadores. Estos ganchos o transportadores deben estar instalados de modo
que: 1) garanticen que las piezas que se vayan a pintar estén conectadas eléctricamente a tierra
con una resistencia de 1 MΩ o menos y 2) se evite que las piezas oscilen.

e) Controles automáticos. Los equipos electrostáticos de pintura deben estar equipados de

controles automáticos que permitan desconectar rápidamente las partes de alta tensión si se
produce alguna de las circunstancias siguientes: 1) parada de los ventiladores o falla del sistema
de ventilación por cualquier causa; 2) parada del transportador en una zona de alta tensión,
excepto si la parada es por una condición del proceso de pintura; 3) excesiva corriente de fuga
en cualquier punto de la instalación de alta tensión; 4) desenergización de la tensión primaria
de entrada de la fuente de alimentación.

f) Puesta a tierra. Todos los objetos eléctricamente conductivos en el área de pintura, excepto
los que, por exigencias del proceso, deban mantenerse a alta tensión, se deben poner a tierra
eficazmente. Este requisito se debe aplicar a los recipientes de pintura, cubos de lavado,
protectores, conectares de las mangueras, abrazaderas o cualquier otro objeto conductor de la
electricidad que pueda haber en la zona.
g) Separación. Alrededor del equipo, o incorporado al mismo, se deben instalar protectores
como cabinas, vallas, barandillas u otros medios que, bien por su posición, carácter o ambas
cosas, garanticen que se mantiene una separación de seguridad con el proceso.

h) Señales. Se deben instalar señales bien visibles que: 1) indiquen que la zona es peligrosa por
la posibilidad de incendio y accidente; 2) indiquen los requisitos de puesta a tierra de todos los
objetos eléctricamente conductivos en la zona de la cabina y 3) limiten el acceso exclusivamente
a las personas calificadas.

i) Aisladores. Todos los aisladores se deben mantener limpios y secos.

j) Equipos diferentes a los no incendiarios. Los equipos de pintura por rociado que no se puedan
clasificar como no incendiarios, deben cumplir los siguientes requisitos 1) y 2):

1) Los transportadores y ganchos deben estar instalados de modo que mantengan una distancia
de seguridad que sea como mínimo el doble de la distancia que produciría chispas cuando los
productos pintados pasen cerca de los electrodos, cabezales electrostáticos de atomización o
conductores energizados. Debe haber carteles indicadores que señalen esta distancia de
seguridad.

2) El equipo debe tener un medio automático para desenergizar rápidamente los componentes
de alta tensión si la distancia entre los productos pintados y los electrodos o cabezales
electrostáticos es menor a la especificada en el anterior apartado 1). [4, pág. 447-448]

5.3 REGULACION
La regulación de tensión en la instalación eléctrica será una variable importante a considerar, y
aunque en las normas anteriores se encuentra información acerca de esto, existe un boletín
técnico creado por Centelsa que facilitará los cálculos y la información necesaria para hallar de
mejor manera esta regulación de tensión [3]. La Norma NTC 2050 en la nota 2 de la tabla 9 del
capítulo 9, establece que “multiplicando la corriente por la impedancia eficaz se obtiene un valor
bastante aproximado de la caída de tensión entre fase y neutro”, adicionalmente define la
impedancia eficaz así:

𝑍𝑒𝑓 = 𝑅𝑐𝑜𝑠∅ + 𝑋 𝑠𝑒𝑛∅ (1)

La caída de tensión se calcula según la tensión y configuración del sistema.

Para sistemas monofásicos:

∆𝑉 = 𝑍𝑒𝑓 . 2 . 𝐿 . 𝐼 (2)
Para sistemas trifásicos:

∆𝑉 = 𝑍𝑒𝑓 . 𝐿 . 𝐼 (3)

Por último, la regulación será:

∆𝑉 (4)
𝑟𝑒𝑔𝑢𝑙𝑎𝑐𝑖𝑜𝑛% =
𝑉𝑛𝑜𝑚𝑖𝑛𝑎𝑙
 6. RESULTADOS OBTENIDOS
Se obtuvo un esquema general de todo el sistema eléctrico identificando el estado actual y las
inconsistencias observadas de acuerdo a la NTC 2050 y el RETIE junto con una propuesta de
mejora al sistema eléctrico, además medidas de diagnóstico del sistema de puesta a tierra actual
en cuanto a resistividad del terreno y topología empleada. Luego se propuso una alternativa de
mejora con un presupuesto de costos para la implementación de las adecuaciones resultantes
del estudio realizado.

6.1 ESTADO CONDUCTORES PUNTOS DE CONEXION Y SPT

A continuación, se realiza la documentación del estado actual de la instalación eléctrica y del

SPT donde se tiene en cuenta la siguiente información basándonos en el registro para
mantenimiento de SPT del RETIE [[3], pág. 73, artículo 15]; para calificar el estado se maneja un
código de colores a los cuales se les da una valoración siendo verde= Bueno, naranja=Regular
Rojo= Malo:

a. Condiciones generales de los conductores del sistema.

b. Nivel de corrosión.

c. Estado de las uniones de los conductores y componentes.

d. Valores de resistencia.

e. Desviaciones de los requisitos respecto del RETIE.

f. Resultados de las pruebas realizadas.

g. Registro fotográfico

h. Rediseño o propuesta de mejoras del SPT si se requieren

 6.1.1 Circuitos ramales
Tabla 1. Evaluación circuitos ramales

Circuitos ramales Estado Observaciones

Condiciones generales de los conductores del La instalación no es muy antigua,

sistema. los conductores se encuentran en
buen estado

Nivel de corrosión. Los conductores no están expuestos

a humedad, es por esto que el nivel
de corrosión es casi nulo

Estado de las uniones de los conductores y Algunas uniones no se ajustan a los

componentes. parámetros dadas por la
normatividad vigente

Valores de resistencia. Son adecuados para los conductores

de estas características

Desviaciones de los requisitos respecto del Se evidencia tubería a la intemperie

RETIE. que no cumple la normatividad, así
como componentes eléctricos que
pueden provocar contacto directo en
los trabajadores.

Registro fotográfico Anexos

 6.1.2 Sistema de Puesta a Tierra

Tabla 2. Evaluación del sistema de puesta a tierra

SPT Estado Observaciones

Condiciones generales de los conductores del Visualmente están en buenas

sistema. condiciones, no presentan desgaste
fuera de lo común

Nivel de corrosión. No se presenta nivel de corrosión

Estado de las uniones de los conductores y Las uniones no se ajustan a los

componentes. parámetros dadas por la
normatividad vigente.

Valores de resistencia. Las mediciones para el conductor

de puesta a tierra se realizan en el
numeral 7.4.2

Las mediciones para el terreno se

encuentran en el numeral 7.4.2

Desviaciones de los requisitos respecto del No se ajusta a lo estipulado por el

RETIE. RETIE articulo 15.1

Registro fotográfico Anexos

Rediseño o propuesta de mejoras del SPT si se Se realiza una propuesta de rediseño

requieren en el numeral 9 de este documento.
 6.2 CUADRO DE CARGAS

Tabla 3 Cargas de Pintutecnia sas

Circuito tomas lámparas Descripción P(w) Calibre Protección

120v 240v 330v AWG (A)
1 5 tomas 250 10 30
(equipos)
2 alumbrado 150 10
1 toma 1000 10
(plancha y
esmeril)
1 alumbrado 150 10
4 alumbrado 150 10
1 toma (solo 100 10
estufa)
1 30 10
2 1 tomas 5500 10 50 x 3
(compresor)
4 4 tomas 400 10 40 x 3
8 alumbrado 250 10
1 ciclón 4100 10
3 2 extractor, y 200 10 30 x 3
otra sin uso

2 motores 4480 10
trifásicos,
otra sin uso
6 14 alumbrado 1000 10 20
5 1 Secador 2000 10 2x 30
A partir de la tabla 3 y el levantamiento de planos, se determina el cuadro de cargas para la
empresa que se evidencia en la ilustración 1. Acá se observa la alimentación trifásica que llega
a los tableros de distribución así como las cargas conectadas a cada fase (fase A, Fase B y Fase
C). Por medio de las diferentes medidas tomadas (tabla 4) se determinan las corrientes
correspondientes a cada fase, esto con el fin de determinar si se encuentra balanceado el
sistema.

Como se puede observar en la ilustración 1 las corrientes están balanceadas, la diferencia entre
cada fase, con respecto a la corriente no supera los 0.3 A

Ilustración 1. Cuadro de Cargas

6.3 PLANOS

6.3.1 PRIMER PISO

Ilustración 2. Plano primer piso PINTUTECNIA SAS

6.3.2 SEGUNDO PISO

Ilustración 3. Plano segundo piso PINTUTECNIA SAS

 6.4 TOPOLOGIA UTILIZADA PARA EL SISTEMA DE PUESTA A TIERRA

Actualmente la red cuenta con dos sistemas de puesta a tierra independientes ambos del tipo
electrodo vertical uno está asociado a todas las tomas que alimentan todas las cargas de la zona
de producción y el otro exclusivamente a la cabina de aplicación de pintura. El electrodo vertical
consta de una barra de cobre de aproximadamente 2 metros enterrada de forma vertical.
 7. ANÁLISIS DE RESULTADOS
Para el análisis se tomó como base los resultados obtenidos en el numeral anterior pero además
en este ítem se realizaron mediciones para realizar un análisis más detallado en cuanto a uso
adecuado de conductores, protecciones y la regulación de tensión en la empresa.

Teniendo en cuenta las indicaciones dadas por la NTC 2050 y el RETIE respecto a la regulación
de tensión, se exponen los resultados de las mediciones a los distintos circuitos con el fin de
cotejar los valores de tensión normalizados para este tipo de instalación eléctrica

7.1 MEDICION DE ALIMENTACION Y EVALUACION PUNTOS DE USO COMUN

7.1.1 Corrientes y voltajes ramales de uso común

Debido a la naturaleza en la que se desenvuelve la producción en Pintutecnia, se encuentran

algunos equipos de gran tamaño que consumen una potencia considerable, es por esto que se
hace necesario la toma de medidas (voltaje y corrientes) de cada uno de los ramales de la
empresa en diferentes condiciones, estas condiciones están dadas a la utilización de los
diferentes equipos grandes, o cargas considerables conectados a la red.

Tabla 4. Corrientes y voltajes de los distintos ramales

Compresor y Cabina y compresor Cabina y horno

Horno Encendido Cabina Encendida horno encendido encendido encendido
circuito elemento voltaje corriente voltaje corriente voltaje corriente Voltaje corriente voltaje corriente
Trifásico que
horno 221 11,34 214 LL 0 7,3 218 0 214 7,1
alimenta todo
el horno, dos toma 6 126,6 NA 124,6 NA NA 123,6 NA 126,5 NA
tomas
monofásicas y
otra trifásica
(30 A x 3) toma 5 126,6 NA 124,6 NA NA 123,6 NA 126,5 NA
Trifásico único
que alimenta
el compresor
.(50A x 3) compresor 220LL 0 216 LL 0 13,95 218LL 14,01 214 0
monofásico
iluminación de
la Bodega y
timbre (20 A) 1267 5,52 123 5,52 5,52 122,5 5,52 123,5 5,52
Monofásico
toma 7 122,9 NA 123,3 NA NA 123,2 NA 124,1 NA
alimentación
oficina(5 toma 8 123,2 NA 124,5 NA NA 123,2 NA 123,8 NA
tomas,
iluminación), toma 9 123,2 NA 123,3 NA NA 122,1 NA 124,1 NA
baño(toma e toma 10 123,2 NA 123,3 NA NA 122,1 NA 124,1 NA
iluminación),
almacén( 1 toma 11 123,2 NA 123,2 NA NA 122,1 NA 124,1 NA
toma e
toma 12 123,2 NA 123,3 NA NA 122,1 NA 124,1 NA
iluminación) e
iluminación 2
piso (30 A) toma 13 123,2 NA 123,3 NA NA 122,1 NA 124,1 NA
 7.1.2 Conductores ramales

Para toda la instalación correspondiente a uso común se tiene en uso cable AWG 10. Diferentes
colores, en algunas situaciones conductores que inician desde su zona de alimentación con un
color y al empalmarse o unirse con otro conductor sufre un cambio de color, es decir que en la
carga final no corresponde el color que inicialmente la alimenta. Para verificar que los
conductores empleados son los adecuados se aplicará la siguiente formula (donde se toma
voltaje como 127 y FP= 0.9 para los cálculos) y se corroborará con la tabla 310-16 de la NTC 2050
(ANEXOS)

𝑃 (5)
𝐼=
𝑉 ∗ 𝐹𝑃

 Para el circuito 1 se tiene:

P=1830W
I= 16.08

Este circuito cuenta con un conductor calibre 10 AWG que soporta hasta 35 amperios.

 Para el circuito 2 se tiene:

P=5500W
I=25 Amperios

El conductor se debe calcular con el 125% de la In por ser un motor lo que da igual a 31,25
amperios y este circuito cuenta con un conductor calibre 10 AWG que soporta hasta 35
amperios.

 Para el circuito 3 se tiene:

La potencia de un motor trifásico 4480W y de dos tomas 200W

La corriente del motor sería 20.36A más la corriente que puede sumar las tomas 1.57 serían 21.9
amperios con lo que el conductor actual de 10 AWG es suficiente ya que soporta hasta 35
amperios.

 Para el circuito 5:

Este circuito está alambrado y corresponde al secador, sin embargo, se hace claridad en que no
se encuentra en funcionamiento actualmente. Este es un elemento altamente resistivo por
tanto la corriente sería: I= 2000W/220 lo que igual a 9 Amperios para lo que el conductor actual
de 10 AWG estaría sobre dimensionado. Sin embargo; no se recomienda cambiarlo ya que
generaría un gasto innecesario.

 Para el circuito 6:

Este circuito comprende una carga correspondiente a iluminación por lámparas fluorescentes
con una magnitud total de 1000W la corriente para este tipo de cargas se calcula con un factor
de potencia de 0,6. Entonces: I=1000/(120*0,9)= 9.25 Amperios. Con lo que el conductor actual
de 10 AWG es suficiente ya que soporta hasta 35 amperios.

7.1.3 Protecciones asociadas a los ramales

Se cuenta con 6 circuitos ramales identificados y nombrados en el numeral 6.2 del documento
en donde encontramos el cuadro de cargas (el circuito 4 por estar asociado directamente con la
cabina de pintado se expone en el numeral 7.2.3).

Las protecciones usadas para los ramales o circuitos son las siguientes:

Circuito 1: De acuerdo al cálculo de corriente anterior el interruptor termomagnético de 30

amperios marca luminex es más que suficiente. El estado físico de esta protección es bueno.

Circuito 2: Tres interruptores termomagnéticos de 50 amperios marca luminex. El estado de

estas protecciones es bueno, pero se encuentran de manera individual, es decir no es un
termomagnético trifásico. Este circuito está asociado a un motor trifásico que consume 25A la
forma para calcular el termomagnético se realizó con la formula Ip= C * In, donde Ip es la
corriente de protección C la constante de protección que se tomó como 2 e In la corriente
nominal dando un valor de 50A que se ajusta al termomagnético actual.

Circuito 3: Pacha de 3 interruptores termomagnéticos de 30 amperios marca luminex. El estado

de esta protección es un poco deficiente, sin embargo, el valor es el adecuado según los cálculos
del numeral anterior

Circuito 5: Dos interruptores termomagnéticos de 30 amperios marca luminex. El estado de esta

protección es poco deficiente uno de ellos está completamente dañado.

Circuito 6: interruptor termomagnetico de 20 amperios marca luminex, Aunque su valor es

adecuado según los cálculos de corriente el estado de esta protección es muy malo, se evidencia
un importante deterioro físico
 7.2 MEDICION DE ALIMENTACION Y EVALUACION CABINA

7.2.1 Corrientes y voltajes del ramal que energiza la cabina

La alimentación que debe tener la cabina debe ser muy buena para garantizar el óptimo
funcionamiento de cada uno de sus componentes, es por esto que se toman medidas para el
ramal que alimenta esta de forma independiente, pero en las mismas condiciones que se
tomaron las medidas para los ramales de uso común.

Tabla 5. Corrientes y voltajes del circuito de la cabina

Cabina y
Compresor y horno compresor Cabina y horno
Horno Encendido Cabina Encendida encendido encendido encendido
voltaje corriente voltaje corriente voltaje corriente voltaje corriente voltaje corriente
Trifásico ciclón 220 LL 0 12,65 0 218 10,85 214 10,42
Alimentación
cabina (dos Toma 4c 126 NA 124,4 NA NA 122,4 NA 122,2 NA
tomas
Toma 3c 126,5 NA 124,4 NA NA 122,3 NA 122,4 NA
monofásicas e
iluminación) Toma 1 126,5 NA 123,9 NA NA 122,5 NA 122,6 NA
ciclón y 2 tomas
externas.(40 A x Toma 2
3) 126,5 NA 123,9 NA NA 122,3 NA 122 NA

7.2.2 Conductores alimentación cabina

Los Conductores que le suministran energía eléctrica a la cabina tienen un calibre AWG 10 están
en un excelente estado, y cumple con los colores que determina la norma para este tipo de
instalación.

La corriente que fluirá a través de este circuito será: la corriente del ciclón 4100/(330*0.9) =
19.22 A más la de las tomas 650/120=5.416 A para un total de 24.63 Amperios con lo que el
calibre actual es suficiente.

7.2.3 Protección asociada a la cabina

El circuito que alimenta la cabina identificado en el cuadro de cargas, mencionado en el numeral

6.2 del documento, como circuito 4 tiene la siguiente protección asociada:

Circuito 4: Interruptor termomagnético trifásico de 40 amperios marca luminex. El estado de

esta protección es bueno, presenta desgaste normal por el uso, y según los cálculos del numeral
anterior y calculando la corriente de arranque de ese motor como del 150% la corriente sería de
34.24 Amperios con lo cual la protección de 40 sería la adecuada.
 7.3 REGULACION

En la zona de producción y oficinas de Pintutecnia se encuentran 6 circuitos ramales que

suministran la energía eléctrica necesaria para todo el funcionamiento de la planta, algunos de
estas ramas tienen cargas puntuales, otras tienen muchos tomacorrientes asociados, es por esto
que se realiza la regulación de tensión con la ayuda de la aplicación online que tiene la página
de Procables y las medidas reales tomadas, sin embargo se presentan los cálculos realizados
utilizando las ecuaciones (1) ,(2), (3) y (4)

Rama 1

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 2 ∗ 3,44 ∗ 7,45 = 0.1817
0.1817
 Regulación % = 123,3 = 0.147%

Rama 2

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 13,95 ∗ 6,22 = 0,3076
0.3076
 Regulación % = 220 = 0,1398%

Rama 3

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 7,3 ∗ 19,26 = 0,4985
0.4985
 Regulación % = 221 = 0,225%

Rama 4

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 10,85 ∗ 7,30 = 0.2808
0.2808
 Regulación % = = 0.127 %
220

Rama 5

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 2 ∗ sin 𝑐𝑎𝑟𝑔𝑎 ∗ 3,77 = 𝑁/𝐴
𝑁/𝐴
 Regulación % = 123,3 = 𝑁/𝐴
Rama 6

 Zef = 0,00394 ∗ 0.9 = 0,003546

 ∆𝑉 = 0,003546 ∗ 2 ∗ 5,52 ∗ 20,65 = 0.8084
0.8084
 Regulación % = 126,7 = 0.638%
 7.4 EVALUACIÓN DE PUESTA A TIERRA

7.4.1 MEDICION DE PUESTA A TIERRA GENERAL

Para la medición de este numeral y el 7.4.2 se usó el equipo ERASMUS ERT100 el cual funciona
con el método de la caída de potencial, éste método se realiza con tres puntas de prueba o
electrodos separados, las cuales se conectan a los tres terminales del instrumento para medición
de la resistencia a tierra como se muestra en la ilustración 3. Éste basa su funcionamiento
básicamente en dos electrodos C1 Y C2 a los cuales se les aplica una tensión para que fluya una
corriente y un tercer electrodo P2 que mide la caída de potencial y mediante la relación V/I se
obtiene el valor de resistencia, el electrodo P2 se puede mover a lo largo de la distancia D
arrojando diferentes valores de resistencia tal como lo muestra la ilustración 4 que tiende a
nivelarse desde el 60% de D, por esta razón y según lo estipulado en el artículo 15.5.2 del RETIE
tomamos el valor de R que corresponde al 62% de la distancia D.

Los parámetros de nuestra medición fueron: D=15mts distancia del electrodo P2=9.3 con lo que
se obtuvo una resistencia de 10.2 ohmios (con los electrodos de prueba a 35cm de profundidad).
Teniendo en cuenta lo estipulado por el RETIE en el artículo 15.4 comprobamos que el valor
medido está por debajo de los 25 ohmios reglamentarios para instalaciones de baja tensión.

Ilustración 4. Tipo de conexión del telurómetro para medición de resistencia del terreno
 Ilustración 5. Principio de funcionamiento del método de medición: caída de potencial

7.4.1.1 Electrodo caja tablero general

Se tiene un electrodo de puesta a tierra con una longitud de 2.50m de la cual 2.40m se
encuentran enterrados, éste electrodo tiene un diámetro de 3/4” y está hecho en cobre. Este
presenta un valor de resistencia medido con el multímetro de 3.0 Ohmios el cual está dentro de
los valores establecidos para este tipo de electrodo.

7.4.2 MEDICION Y EVALUACION DE PUESTA A TIERRA CABINA

Para la medición y evaluación de la resistencia de puesta a tierra de la cabina se hizo el mismo
procedimiento que en el numeral 7.4.1 solo cambiaron los parámetros así: D=10mts distancia
del electrodo P2=6.2 con lo que obtuvimos una resistencia de 36.4 ohmios (con los electrodos
de prueba a 35cm de profundidad). Este valor se encuentra por encima de los 25 Ω mínimos
para este tipo de instalación.

Para el valor de resistencia de la cabina se tomó como guía la sección 516-5 de la NTC 2050
(Equipo manual de rociado electrostático). Se evidenció que la empuñadura de la pistola no
cumple con el literal C de esta sección ya que no cuenta con un una conexión metálica que sea
sujetada íntimamente por el operario, respecto al literal D todos los objetos eléctricamente
conductivos la zona de pintura tales como el riel están conectados a tierra adecuadamente, en
cuanto al literal E los elementos que se utilizan para el soporte de los objetos a pintar son
ganchos finos tal como dice la norma y mediante mediciones se comprobó que el valor de
resistencia medido desde el punto de sujeción hasta el electrodo de puesta a tierra es mucho
menor a 1MΩ dando cumplimiento a la norma.

7.4.2.1 Electrodo de puesta a tierra cabina

Para la cabina se tiene un electrodo de puesta a tierra con una longitud de 1,80 de la cual 1,35
se encuentras enterrados, este electrodo tiene un diámetro de 3/4" y está hecho en cobre. El
cual posee un valor de resistencia medido con el multímetro de 3.4 Ohmios el cual está dentro
de los valores establecidos para este tipo de electrodo.

7.5 PROYECCION DE INVERSION

Es necesario después de realizar toda la evaluación y las mediciones necesarias para determinar
el estado en el que se encuentra la red, desarrollar las correcciones necesarias que conlleven a
la mejora de cada uno de los ítems evaluados. Estas correcciones realizadas en el numeral 8 de
este trabajo están diseñadas bajo cada una de las normativas mencionadas, es por esto que su
puesta en marcha asegurara un mejoramiento en cada una de las etapas de producción de la
empresa. No obstante, se tiene que determinar los costos que tienen estas mejoras, ya que
realizando esto, se podrá intuir si la relación beneficio costo del proyecto de mejora es positivo
y lo suficientemente alto para la implementación.

Durante todo el documento se ha tratado por separado la red de alimentación con el sistema
de puesta a tierra, esto debido a la importancia que tiene esta última, sin desmeritar la otra,
para el proceso de producción de Pintutecnia, es por esto que la proyección de inversión se hará
de la misma manera.

7.5.1 Red de alimentación

7.5.1.1 Canalizaciones
De acuerdo a las recomendaciones hechas en el numeral 9.1.1 se debe cambiar la tubería actual
de PVC por una de acero galvanizado para los ramales 2,3,4,5. Esta tubería presenta un costo de
$13.590 X 3mts con lo cual se requieren 16 tubos.

7.5.1.2 Toma corrientes

De acuerdo con las recomendaciones dadas en el numeral 9.1.2 se deben comprar
tomacorrientes con polo a tierra y tapa protectora para reemplazar el 2,5, 13 y ciclón: 3
tomacorrientes dobles con polo a tierra ($20.000) y uno sencillo ($15.000). Para el baño se debe
usar una toma GFCI ($63.900)
7.5.1.3 Conductores
Como se pudo observar en el numeral 7.1.2 y 7.2.2 los conductores de cada circuito ramal son
aptos para las corrientes que circulan por ellos. Por tanto, no se contempla el reemplazo de
ninguno de ellos.

7.5.1.4 Protecciones
De acuerdo con el numeral 8.1.4.2 Y 8.1.4.3 se requiere cambiar los 3 interruptores monopolares
de 50 Amperios por uno trifásico de la misma capacidad ($ 107.900) y el segundo también por
deterioro. De acuerdo con el numeral 8.1.4.6 se requiere cambiar dicho termomagnético
monopolar de 20 Amperios ($8.900)

7.5.2 Sistema de puesta a tierra

Para el mejoramiento del SPT se planten dos escenarios de inversión, uno tiene que ver con el
numeral 9.2.4 donde se contempla la conexión de los dos sistemas, esto se debe realizar con
alambre de cobre 10 AWG y se deben comprar 3,30 metros de cable, esto mejoraría el valor de
resistencia en un 20% además si cambia el electrodo por uno del doble de la longitud se podría
llegar a una reducción del 40% del valor. Para esto se recomienda una varilla de 3 metros de
longitud por valor de $120.000.

7.5.3 Uniones y empalmes

Teniendo en cuenta la recomendación del numeral 9.2.1 se debe realizar la conexión del
electrodo y el conductor de puesta a tierra mediante soldadura exotérmica por valor de $90.000

7.5.4 Reubicación del electrodo de puesta a tierra y realización de caja de inspección

La ubicación actual del electrodo del sistema de puesta a tierra de la cabina no es correcta, ya
que se encuentra alejada de la cabina y esto provoca que el alambre utilizado para la conexión
de todo el SPT esté instalado incorrectamente al estar a 2,10 metros de altura pasando por
encima de un área de trabajo, potencializando así el riesgo para los trabajadores y equipos.

Se debe correr 1,3 metros el electrodo en dirección a la cabina, y retirar el conductor aéreo
utilizado para la conexión de la cabina con el electrodo a tierra que se necesita reubicar.

Tabla 6. Presupuesto de materiales

Elemento Cantidad Precio X unidad Total

Tubería metálica 16 8.700 (3m) 139.200
Tomacorriente sencillo 1 15.000 15.000
Tomacorriente doble 3 20.000 60.000
Tomacorriente GFCI 1 63.900 63.900
Breaker tripolar 2 95.000 190.000
(Schneider)
Breaker monopolar 1 8.900 8.900
(luminex)
Soldadura exotérmica 1 90.000 90.000
Caja de inspección 1 220.000 220.000
Varilla cobre 1 120.000 120.00
Alambre tierra 17 1.600(1m) 27.200
TOTAL $934.200
Nota: Los precios son válidos hasta enero de 2019.
 8. EVALUACION Y CUMPLIMIENTO DE OBJETIVOS

Inicialmente se plantearon unos objetivos que conllevarían a cumplir con el propósito general y
final de la pasantía, gracias al desarrollo y cumplimiento de cada uno de estos se pudo terminar
satisfactoriamente el proyecto. A continuación, se evidencia cuáles fueron los objetivos, de qué
manera se cumplieron y finalmente una evaluación cuantificada en porcentaje, obtenido por
unos factores ya preestablecidos en conjunto con el director externo de la pasantía.

Factores a tener en cuenta:

 Cumplimiento del objetivo: se evaluará si el objetivo fue cumplido en su totalidad.

 Cumplimiento del tiempo: se evaluará si el objetivo se realizó en el tiempo establecido
en el cronograma de actividades.
 Optimización de recursos: se evaluará el uso eficiente de los recursos entregados por la
empresa para la ejecución de las actividades.

Tabla 7. Evaluación y cumplimiento de los objetivos de la pasantía

EVALUCION POR FACTORES

OBJETIVOS CUMPLIMIENTO CUMPLIMIENTO OPTIMIZACION DE EVALUACION
DEL OBJETIVO DEL TIEMPO RECURSO FINAL
Realizar un Inicialmente los El Los recursos
diagnóstico trabajadores reconocimiento asignados para esta
energético en la colaboran para de la planta y actividad
planta de el puntos inicialmente fueron
producción de la reconocimiento eléctricos se elementos de
empresa y en las de todas las realiza en el seguridad y algunos
zonas zonas que tiempo elementos de
destinadas a la componen la estipulado, el medida
parte empresa y diagnostico (voltímetro, 83,33%
administrativa también puntos toma un poco amperímetro,
determinando eléctricos más más del tiempo metro, etc.).
falencias según relevantes, lo previsto debido Luego se destinó
la normatividad que permiten a la material y pintura,
vigente. empezar con el funcionalidad de así como recurso
diagnóstico de la la empresa en su humano para
planta, zona de repetir algunas
terminándolo producción. medidas con la
luego en la (70%) planta en
etapa de toma funcionamiento, se
medidas. gasta más material
(100%) de lo asignado para
esta actividad.
(80%)
Describir Se indaga y se Al finalizar el Los recursos
detalladamente conoce todo el estudio de la designados para
todo el proceso proceso de normativa, se esto básicamente
de producción producción, inicia el fueron elementos
de la empresa y logrando acercamiento a de seguridad
la relación identificar la planta de además de un
directa que puntos críticos producción, computador con
tiene con la de alimentación logrando acceso a internet.
calidad de así mismo como describir Se usaron 100%
energía que se cargas detalladamente únicamente esos
tiene en la importantes, fue cada elemento recursos de manera
planta. necesario tener concerniente al adecuada. (100%)
bastante claro estudio, en el
los distintos tiempo indicado
procesos. en el
(100%) cronograma.
(100%)
Determinar A partir del El tiempo usado Los recursos
cada una de las diagnóstico para el designados para
adecuaciones físico y eléctrico desarrollo de esto básicamente
para la red de la red, y el este objetivo fue fueron elementos
eléctrica con la reconocimiento más de lo de seguridad
que cuenta la de la previsto, 3 días además de un
empresa de funcionalidad de más fueron computador con
manera clara, la empresa se necesarios para acceso a internet.
acogiéndose establecieron culminar esta Luego fue asignado
estrictamente a las parte, esto un espacio para
la normatividad adecuaciones debido a poder desarrollar 96,66 %
vigente. necesarias para algunas de mejor manera la
el mejoramiento adecuaciones pasantía. Se usaron
en la zona de que se tenían únicamente esos
producción, que tener en recursos de manera
esto se puede cuenta por adecuada
evidenciar en el requerimiento (100%)
numeral 9 del de espacios
documento. necesarios para
(100 %) la funcionalidad
en la zona de
producción.
(90%)
Diseñar el El diseño de Debido a la los Los recursos
sistema de puesta a tierra imprevistos y designados para
puesta a tierra a se enfocó en demoras en las esto básicamente
partir de rediseñar lo que actividades fueron elementos
mediciones ya había Debido anteriores no se de seguridad
obtenidas que a la dificultad realiza en la además de un
permitan el que conlleva la fecha computador con
mejoramiento implementación establecida en el acceso a internet.
en la eficiencia de un sistema de cronograma Se usaron
para el proceso puesta a tierra inicial, pero se únicamente esos 95%
de total mente usa el tiempo recursos de manera
recubrimiento nuevo. Se que se adecuada. Se
de pintura. evidencia en el determinó en el mantiene el
numeral 9 del mismo. espacio asignado.
(85%) (100%)
 documento.
(100 %)
Analizar los Finalmente se Para esta etapa Se destina algún
resultados hacen los se usa el tiempo recurso humano y
obtenidos análisis determinado en físico para realizar
enfocándose en respectivos para el cronograma, un análisis en
la viabilidad los resultados pero debido a conjunto.
técnica y obtenidos, los El uso de catálogos
financiera agregando una contratiempos adquiridos por la
parte de en actividades empresa fue
presupuesto de anteriores no se utilizado para
materiales para realiza en la consultar precios y 95%
determinar de fecha generar así el
tan viable seria establecida. presupuesto.
la (85%) Se mantienen
implementación elementos de
de los seguridad.
resultados del (100%)
proyecto.
(100%)
 9. MODIFICACIONES Y RECOMENDACIONES

9.1 Generales
En cuanto a la sujeción de las piezas se recomienda que los ganchos utilizados sean limpiados
de manera más profunda de pintura y oxido ya que estos residuos aumentan la resistencia a
tierra disminuyendo la adherencia de la pintura esto evidenciado tras varias pruebas realizadas
con diferentes ganchos.

9.1.1 Canalizaciones
Las canalizaciones son conductos cerrados, de sección circular, rectangular o cuadrada, de
diferentes tipos (canaletas, tubos o conjunto de tubos, prefabricadas con barras o con cables,
ductos subterráneos, entre otros) destinadas al alojamiento de conductores eléctricos de las
instalaciones. También se constituyen en un sistema de cableado.

Se recomienda que las partes de canalizaciones que estén expuestas o a la vista, deban marcarse
en franjas de color naranja de al menos 10 cm de anchas para distinguirlas de otros usos.

En la escogencia e instalación del tipo de canalización, se deben evaluar las condiciones

particulares de la instalación y su ambiente y aplicar los elementos más apropiados teniendo en
cuenta los usos permitidos y las prohibiciones, de los elementos disponibles en el mercado. [[3],
pág. 97, artículo 20]

Se recomienda para los circuitos 2, 3, 4 y 5 que tienen canalizaciones en tubos no metálicos

expuestas aplicar el artículo 20.6.1.2 donde menciona los requisitos de instalación y hace énfasis
en :

No deben instalarse tuberías no metálicas en lugares expuestos a daños físicos o a la luz solar
directa, si no están certificadas para ser utilizadas en tales condiciones.

9.1.2 Tomacorrientes
Debido a la gran irregularidad que se presenta en la zona de producción de la empresa es
necesario realizar unas modificaciones dadas a continuación:

En primer lugar se deben cambiar los tomacorrientes que están en evidentemente estado de
desgaste al igual que los que no tienen todos sus elementos (tomacorrientes 2, 5, 13 y ciclón)
como está estipulado en el RETIE.

Los tomacorrientes deben suministrarse e instalarse con su respectiva placa, tapa o cubierta
destinada a evitar el contacto directo con partes energizadas, estos materiales deben ser de alta
resistencia al impacto.

Se deberá tener en cuenta que los tomacorrientes polarizados y con polo a tierra, deben tener
claramente identificados mediante letras, colores o símbolos, los terminales de neutro y tierra
y si son trifásicos los terminales donde se conectan las fases también se deben marcar con letras.
En los tomacorrientes monofásicos el terminal plano más corto debe ser el de la fase
(tomacorrientes 3c, 9). [[3], pág. 107, artículo 20]

En los tomacorrientes (tomacorrientes 13 y baño) se presenta algunas irregularidades en la

forma de conexión y debido a que la conexión de los conductores eléctricos a los terminales de
los tomacorrientes y clavijas debe ser lo suficientemente segura para evitar recalentamientos
de los contactos [[3], pág. 108, articulo 20] se debe realizar nuevamente la conexión de estos.
El tomacorriente instalado en el baño no tiene una ubicación adecuada y además de esto está
cerca de una zona húmeda debido a que los tomacorrientes instalados en lugares húmedos
deben tener un grado de encerramiento IP (o su equivalente NEMA), adecuado para la aplicación
y condiciones ambientales que se esperan y deben identificar este uso [[3], pág. 108, artículo
20] en necesario reubicar éste y utilizar una toma doble monofásica GFCI la cual nos garantizará
una protección por falla a tierra.

Para finalizar tenemos que los tomacorrientes (tomacorrientes 3c, 4c, 7, 9, 10, 11, y 13) están
instalados de forma incorrecta, deben desconectarse y cuando los tomacorrientes se instalen
de forma horizontal, el contacto superior debe corresponder al neutro. Cuando exista un arreglo
de varios tomacorrientes en un mismo producto, el contacto superior debe ser el neutro. [[3],
pág. 108, artículo 20]

9.1.3 Conductores
Aunque el color actual de los conductores en los circuitos ramales no tienen incidencia alguna
en el funcionamiento de los equipos el reglamento técnico de instalaciones eléctricas (RETIE) en
el artículo 6.3 si establece que para los conductores de neutro se debe usar un color blanco y
para la fase negro, o el color correspondiente a la fase alimentadora, esto con el fin de identificar
fácilmente los conductores asociados a cada carga para posibles mantenimientos o detección
de fallos, sin embargo como se pudo observar en el numeral 7.1.2 y 7.2.2 los conductores de
cada circuito ramal son aptos para las corrientes que circulan por ellos. Por tanto, no se
contempla el reemplazo de ninguno de ellos.

9.1.4 Protecciones

9.1.4.1. Protección asociada al circuito 1

Está en buen estado no requiere cambios y de acuerdo con los cálculos del numeral 7.1.2 el
valor de protección es el adecuado.

9.1.4.2. Protección asociada al circuito 2

Los contactos móviles de todos los polos de los interruptores multipolares deben estar
acoplados mecánicamente, de tal modo que abran y cierren conjuntamente, bien sea manual o
automáticamente, incluso si la sobrecarga se presenta solamente en un polo protegido. . [[3],
pág. 113, artículo 20]. Debido a que la protección asociada a este circuito no cumple lo
mencionado anteriormente se debe cambiar la protección por un interruptor de 50 amperios
que esté acoplado mecánicamente.

9.1.4.3. Protección asociada al circuito 3

Se recomienda cambiar éste Breaker tripolar por desgaste.

9.1.4.4. Protección asociada al circuito 4

Esta protección presenta un desgaste normal por el uso el cual no afecta su funcionamiento,
por tanto, no se aconseja cambiarlo aún.

9.1.4.5. Protección asociada al circuito 5

Se recomienda un cambio inmediato de los termomagnéticos asociado a este circuito debido a
su estado tan precario, además, se recomienda disminuir el valor del termomagnético de 30 a
20 Amperios para garantizar la protección del equipo.
9.1.4.6. Protección asociada al circuito 6
Se recomienda un cambio inmediato del termomagnético asociado a este circuito debido a su
estado tan precario.

9.1.5 Regulación
Según los cálculos realizados en el numeral 7.3 del presente documento, no es necesario
tomar algún tipo de medida con respecto a la distribución de circuitos, o a cualquier otro
factor que modifique los valores de regulación.

9.1.6 Planos
En cuanto a los planos se deben usar los realizados para el numeral 6.3 con la salvedad que
ahora las canalizaciones o tubería debe ser de tipo EMT de ½"

9.2 sistema puesta tierra

9.2.1 Uniones
Las conexiones que van bajo el nivel del suelo (puesta a tierra), deben ser realizadas con
soldadura exotérmica o conector certificado para enterramiento directo conforme a la norma
IEEE 837 o la norma NTC 2206. Para verificar que las características del electrodo de puesta a
tierra y su unión con la red equipotencial cumplan con el presente reglamento, se deben dejar
puntos de conexión accesibles e inspeccionables al momento de la medición. Cuando para este
efecto se construyan cajas de inspección, sus dimensiones internas deben ser mínimo de 30 cm
x 30 cm, o de 30 cm de diámetro si es circular y su tapa debe ser removible, no aplica a los
electrodos de líneas de transporte.

9.2.2 Conductores

Calibre de los conductores de puesta a tierra de los equipos. El calibre de los conductores de
puesta a tierra de los equipos, de cobre, aluminio o aluminio recubierto de cobre, no debe ser
menor al especificado en la Tabla 8. Cuando haya conductores en paralelo en varios conductos
o cables, como lo permite el Artículo 310-4, el conductor de puesta a tierra de los equipos,
cuando exista, debe estar instalado en paralelo. Cada conductor de puesta a tierra de equipos
instalado en paralelo debe tener un calibre determinado sobre la base de la corriente nominal
del dispositivo de protección contra sobrecorriente que proteja los conductores del circuito en
el conducto o cable, según la Tabla 8.

Cuando se instalen conductores de varios calibres para compensar caídas de tensión, los
conductores de puesta a tierra de los equipos, cuando deban instalarse, se deberán ajustar
proporcionalmente según su sección transversal. Cuando un conductor sencillo de puesta a
tierra de equipos vaya con circuitos múltiples en el mismo conducto o cable, su calibre se debe
determinar de acuerdo con el mayor dispositivo de protección contra sobrecorriente que
proteja a los conductores del mismo conducto o cable. [[5], pág. 123, capítulo 2]
 Tabla 8. Calibre mínimo de los conductores de puesta a tierra de equipos para puesta a tierra

Corriente nominal o ajuste máximo del Sección Transversal

dispositivo automático de protección
contra sobrecorriente en el circuito Alambre de cobre Alambre de aluminio o de
antes aluminio revestido de cobre *
de los equipos, tubos conduit, etc. (A) 〖𝑚𝑚〗^2 AWG o kcmil 〖𝑚𝑚〗^2 AWG o kcmil
15 2,08 14 3,3 12
20 3,3 12 5,25 10
30 5,25 10 8,36 8
40 5,25 10 8,36 8
60 5,25 10 8,36 8
100 8,36 8 13,29 6
200 13,29 6 21,14 4
300 21,14 4 33,62 2
400 26,66 3 42,2 1
500 33,62 2 53,5 1/0
600 42,2 1 67,44 2/0
800 53,5 1/0 85,02 3/0
100 67,44 2/0 107,21 4/0
1200 85,02 3/0 126,67 250 kcmil
1600 107,21 4/0 177,34 350kcmil
2000 126,67 250 kcmil 202,68 400kcmil
2500 177,34 350kcmil 304,02 600kcmil
3000 202,68 400kcmil 304,02 600kcmil
4000 253,25 500kcmil 405,36 800kcmil
5000 354,69 700kcmil 608,04 1200kcmil
6000 405,36 800kcmil 608,04 1200kcmil

El calibre utilizado actualmente en el sistema de puesta a tierra según la corriente nominal en

cada circuito cumple con lo establecido por la norma en la tabla 8, se recomienda limpiarlo
constantemente debido a los residuos de pintura en polvo que este adquiera al estar muy cerca
de la cabina de aplicación.

Por medio de un cable de 17m AWG 10 se deben unir los electrodos que se encuentran
independientes, es recomendable que este cable vaya por tierra de un electrodo a otro, de no
ser posible esto, debe ir a nivel del suelo, esto con el fin de evitar tensiones y efectos eléctricos
indeseados.

9.2.3 Equipotencializar
Según lo evidenciado en el numeral 7.4.2 Los operadores deben mantener contacto piel-metal
entre sus manos y los mangos de la pistola para evitar descargas mientras se trabaja con pistolas
de spray electrostáticas manuales (Según NTC2050, sección 516-5). Si se utilizan guantes,
recorte la palma o dedos, utilice guantes conductores o póngase muñequera de tierra conectada
al mango de la pistola u otra toma de tierra.
Teniendo en cuenta los sistemas de puesta tierra independientes en el numeral 6.4 se
recomienda aplicar el RETIE en su artículo 15.1 que mediante la ilustración 5 es muy claro al
dictar que: Para un mismo edificio, quedan expresamente prohibidos los sistemas de puesta a
tierra que aparecen en la ilustración 6 y 7, y que se deben interconectar todas las puestas a tierra
de un edificio, es decir, aquellas partes del sistema de puesta a tierra que están bajo el nivel del
terreno y diseñadas para cada aplicación particular.

Ilustración 6. Sistemas de puestas a tierra dedicadas o interconectadas

Ilustración 7. Una sola puesta a tierra para todas las Ilustración 8. Puestas a tierra separadas o
necesidades independientes

9.2.4 Resistencia y electrodo de puesta a tierra

Se podrían plantear dos alternativas de mejora en cuanto al sistema de puesta a tierra de la
cabina una es duplicar la longitud del electrodo de puesta a tierra, ya que de esta manera es
posible reducir el nivel de resistencia en un 40 % adicional, y la segunda es el aumento del
diámetro del electrodo de puesta a tierra, tiene muy poco efecto en disminuir la resistencia. Por
ejemplo, es posible duplicar el diámetro de un electrodo de puesta a tierra, pero la resistencia
solo disminuiría en un 10 %. Sin embargo, se podría asegurar una disminución del 20% de la
resistencia de puesta a tierra solo con aplicar la recomendación del numeral 9.2.3 de conectar
físicamente los dos electrodos del sistema.
 10. CONCLUSIONES

Debido a lo expuesto en este trabajo queda claro que para instalaciones relativamente antiguas
no se tiene en cuenta la normatividad en cuanto instalaciones y sistemas de puesta a tierra,
restándole importancia a los beneficios que se podrían obtener con simplemente hacer uso de
los conductores específicos, o un sencillo estudio de la resistencia del terreno, que para este
tipo de industria (pintura electrostática) en particular representa la mejor opción para mejorar
el proceso de recubrimiento.

Como se pudo observar la empresa no contaba con un levantamiento de planos y cuadro de

cargas de su instalación eléctrica, lo que dificultó realizar el diagnóstico.

De acuerdo a los resultados de medición de resistencia de puesta a tierra dedicada a la cabina

se pudo observar que no se requieren grandes esfuerzos para mejorar la resistencia del terreno
ya que de por si las condiciones propias del terreno son favorables.

La limpieza de toda la zona de producción es fundamental, ya que las partículas de pintura en

polvo pueden afectar de manera negativa el desarrollo normal de las actividades diarias. La
investigación y la toma de medidas en el riel de la cabina con respecto al electrodo a tierra
demostraron lo importante de la limpieza en los ganchos donde se coloca el material dispuesto
a recibir el recubrimiento en polvo y de igual manera el riel que transporta este material hacia
el interior de la cabina, de no hacer una limpieza periódica de estos, la pintura forma una capa
en estos elementos, dejándolos aislados del sistema de puesta a tierra, lo que evidentemente
llevara un producto de calidad muy deficiente.

Es necesario pensar en futuras intervenciones a la red eléctrica de cualquier edificación, ya sea

por mantenimiento o por crecimiento en la edificación, es por eso que es de vital importancia
respetar los colores establecidos por la norma para cada uno de los hilos que componen la red.

Conocer el principio de funcionamiento de la pintura electrostática y poder explicarlo desde la

ingeniera detalladamente a los gerentes de la empresa conllevó a que replantearan la
instalación eléctrica y el SPT como actores importantes en el proceso de producción.

Teniendo en cuenta el proceso de mejora continua y la intención de posicionar a Pintutecnia

como una empresa de altos estándares y amplio reconocimiento se planteó una proyección de
inversión que sin duda aportará a mejorar la seguridad de los operarios, de los equipos y
también a mejorar la calidad del proceso en general.
 11. BIBLIOGRAFÍA

[1] j. f. e. ramirez, «Estudio de Factibilidad para Renovación de Tecnología en

Hornos de Curado de Pintura Electrostática en la Industria de Elevadores,»
2009. [En línea]. Available:
https://repository.eafit.edu.co/bitstream/handle/10784/4353/JuanFelipe_Esc
obarRamirez_2009.pdf?sequence=1&isAllowed=y.

[2] E. p. d. Ejercito, Diseño, Construcción y Automatización de un Horno para el curado de Pintura

Electrostática para el centro de producción e.s.p.e sede latacunga, Latacunga, 2010.

[3] M. d. m. y. energía, «Ministerio de minas y energía, Reglamento Técnico de instalaciones

Electricas,» 30 agosto 2013. [En línea]. Available:
https://www.minminas.gov.co/documents/10180/712360/Anexo+General+del+RETIE+2013.p
df/14fa9857-1697-44ed-a6b2-f6dc570b7f43.

[4] CENTELSA, «Regulación de tensión en instalaciones eléctricas,» Cables y tecnología, pp. 1-16,
2005.

[5] ICONTEC, Norma técnica Colombiana, NTC 2050, Bogotá, 1998.

[6] voltimum, «Voltimum,» 2014. [En línea]. Available: https://www.voltimum.es/articulos-

tecnicos/resistencia-puesta-tierra.

[7] g. rojas, «Gedisa,» 2010. [En línea]. Available:

https://hugarcapella.files.wordpress.com/2010/03/manual-de-puesta-a-tierra.pdf. [Último
acceso: junio 2018].

[8] Nordson, «Sistema de control de pistola modular Sure coat,» ohio,USA, 2000.
 12. ANEXOS

Registros fotográficos durante el desarrollo de la pasantía en la empresa Pintutecnia SAS

Registro 1. Tubo PVC externo alimentando el Registro 2 Ubicación Caja de distribución para
horno equipos grandes e iluminación bodega
Registro 4 Tierra usada exclusivamente para la Registro 3. Inconsistencias en el alambrado en la iluminación
cabina de pintado del almacén

Registro 5. Caja de Distribución (estado actual)

Registro 6. Tubería en PVC externa que sale de la

caja de distribución hacia cada una de las cargas
Registro 7. Tubería PVC externa que alimenta la
iluminación y el secador. Registro 8. Tubería PVC externa que alimenta el
compresor

Registro 9.Telurómetro erasmus

ERT100
Registro 10. TABLA 310-6 NTC2050
