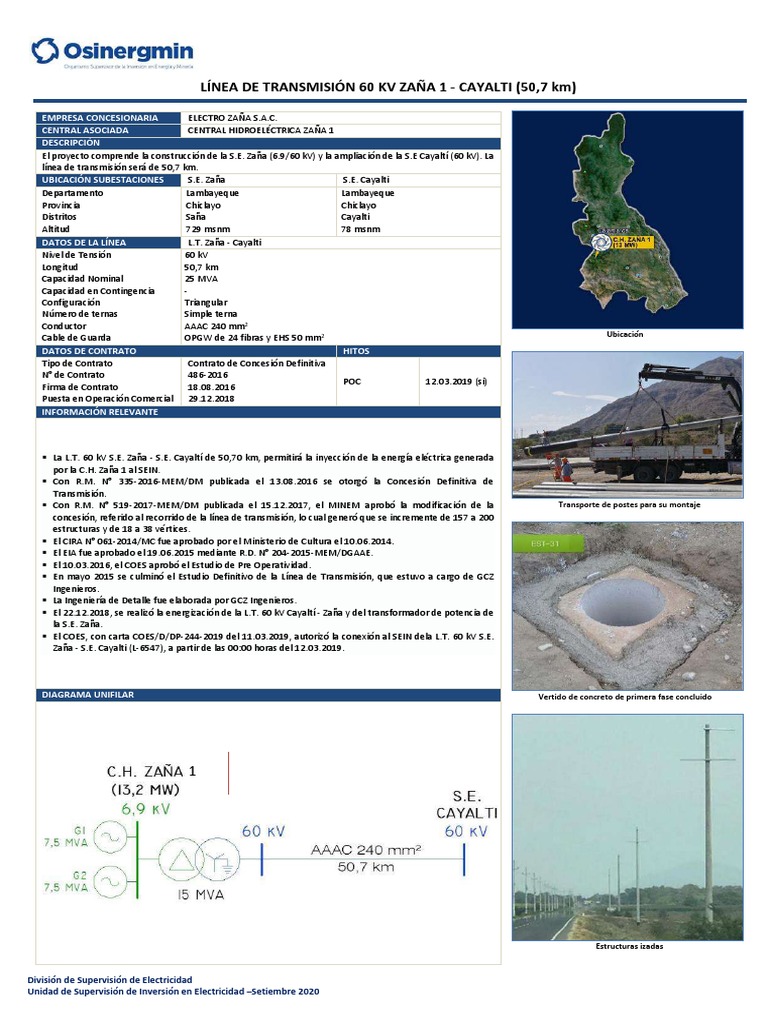

LÍNEA DE TRANSMISIÓN 60 KV ZAÑA 1 - CAYALTI (50,7 km)

EMPRESA CONCESIONARIA ELECTRO ZAÑA S.A.C.

CENTRAL ASOCIADA CENTRAL HIDROELÉCTRICA ZAÑA 1
DESCRIPCIÓN
El proyecto comprende la construcción de la S.E. Zaña (6.9/60 kV) y la ampliación de la S.E Cayaltí (60 kV). La
línea de transmisión será de 50,7 km.
UBICACIÓN SUBESTACIONES S.E. Zaña S.E. Cayalti
Departamento Lambayeque Lambayeque
Provincia Chiclayo Chiclayo
Distritos Saña Cayalti
Altitud 729 msnm 78 msnm
DATOS DE LA LÍNEA L.T. Zaña - Cayalti
Nivel de Tensión 60 kV
Longitud 50,7 km
Capacidad Nominal 25 MVA
Capacidad en Contingencia -
Configuración Triangular
Número de ternas Simple terna
Conductor AAAC 240 mm2
Cable de Guarda OPGW de 24 fibras y EHS 50 mm2 Ubicación
DATOS DE CONTRATO HITOS
Tipo de Contrato Contrato de Concesión Definitiva
N° de Contrato 486-2016
POC 12.03.2019 (si)
Firma de Contrato 18.08.2016
Puesta en Operación Comercial 29.12.2018
INFORMACIÓN RELEVANTE

 La L.T. 60 kV S.E. Zaña - S.E. Cayaltí de 50,70 km, permitirá la inyección de la energía eléctrica generada
por la C.H. Zaña 1 al SEIN.
 Con R.M. N° 335-2016-MEM/DM publicada el 13.08.2016 se otorgó la Concesión Definitiva de
Transmisión.
 Con R.M. N° 519-2017-MEM/DM publicada el 15.12.2017, el MINEM aprobó la modificación de la Transporte de postes para su montaje
concesión, referido al recorrido de la línea de transmisión, lo cual generó que se incremente de 157 a 200
estructuras y de 18 a 38 vértices.
 El CIRA N° 061-2014/MC fue aprobado por el Ministerio de Cultura el 10.06.2014.
 El EIA fue aprobado el 19.06.2015 mediante R.D. N° 204-2015-MEM/DGAAE.
 El 10.03.2016, el COES aprobó el Estudio de Pre Operatividad.
 En mayo 2015 se culminó el Estudio Definitivo de la Línea de Transmisión, que estuvo a cargo de GCZ
Ingenieros.
 La Ingeniería de Detalle fue elaborada por GCZ Ingenieros.
 El 22.12.2018, se realizó la energización de la L.T. 60 kV Cayaltí - Zaña y del transformador de potencia de
la S.E. Zaña.
 El COES, con carta COES/D/DP-244-2019 del 11.03.2019, autorizó la conexión al SEIN dela L.T. 60 kV S.E.
Zaña - S.E. Cayalti (L-6547), a partir de las 00:00 horas del 12.03.2019.

DIAGRAMA UNIFILAR Vertido de concreto de primera fase concluido

Estructuras izadas

División de Supervisión de Electricidad

Unidad de Supervisión de Inversión en Electricidad –Setiembre 2020
