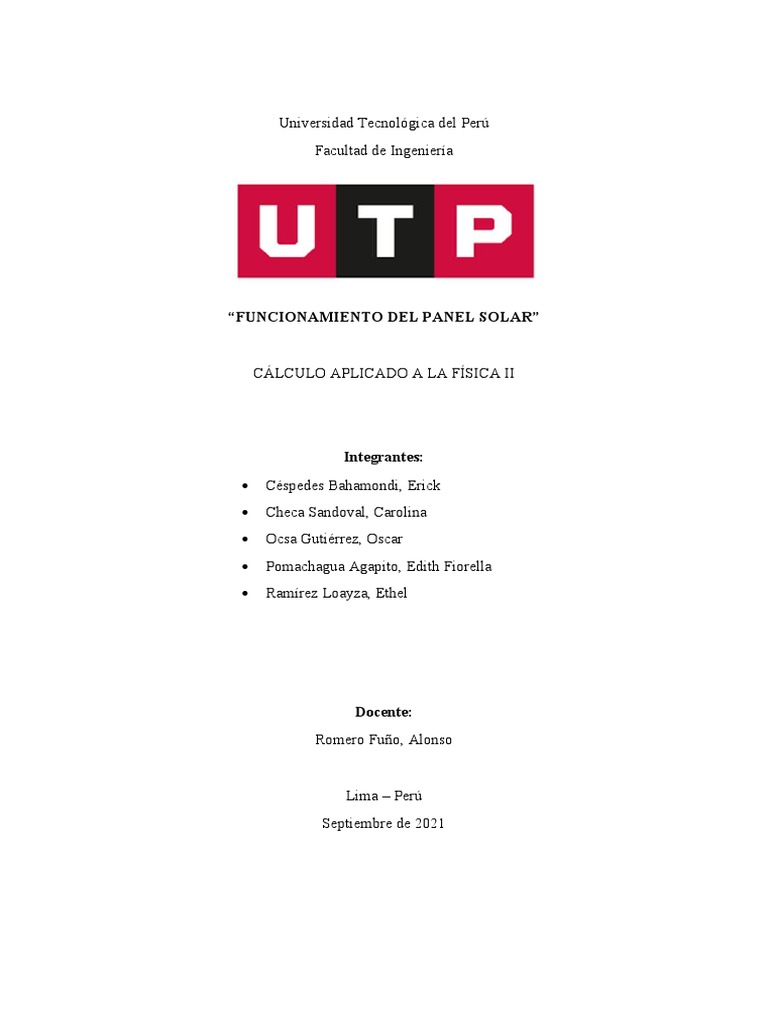

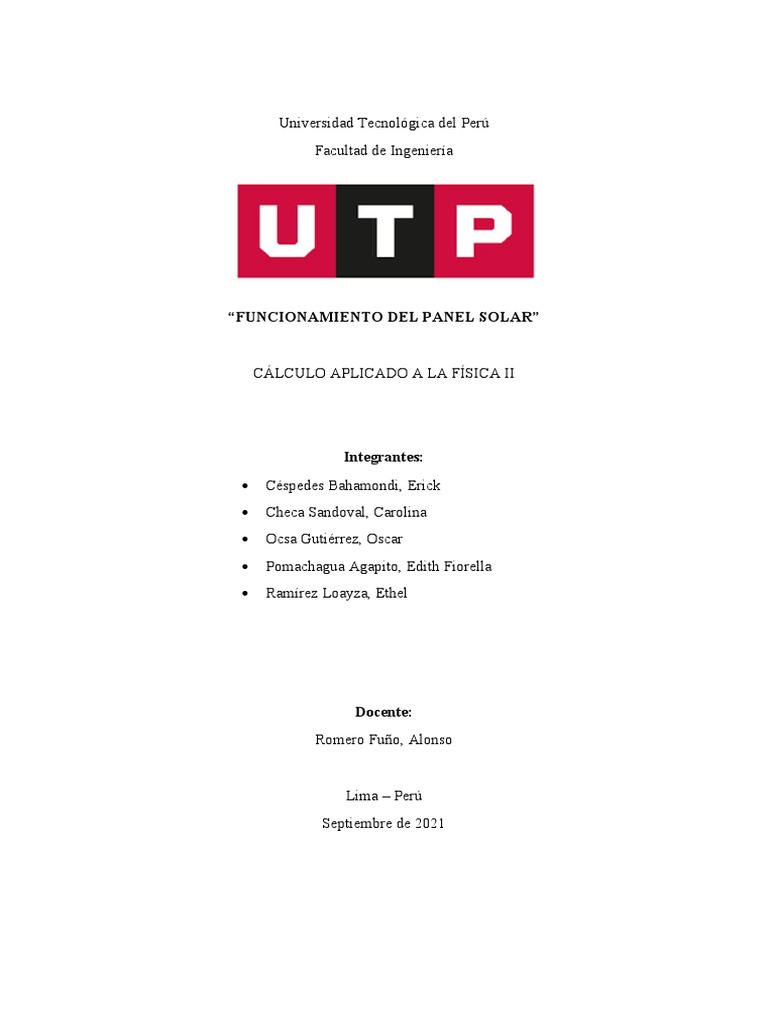

Universidad Tecnológica del Perú

Facultad de Ingeniería

“FUNCIONAMIENTO DEL PANEL SOLAR”

CÁLCULO APLICADO A LA FÍSICA II

Integrantes:
 Céspedes Bahamondi, Erick
 Checa Sandoval, Carolina
 Ocsa Gutiérrez, Oscar
 Pomachagua Agapito, Edith Fiorella
 Ramírez Loayza, Ethel

Docente:
Romero Fuño, Alonso

Lima – Perú
Septiembre de 2021
 Índice
Pág
1. .
RESUMEN..........................................................................................................................3
1.1. Abstract.......................................................................................................................4
2. INTRODUCCIÓN..............................................................................................................4
a. Descripción del proyecto................................................................................................5
b. Objetivos.........................................................................................................................6
c. Alcances y limitaciones...................................................................................................6
3. FUNDAMENTO TEÓRICO.............................................................................................7
3.1. ¿Qué es corriente eléctrica?.......................................................................................7
3.2. ¿Qué es voltaje?..........................................................................................................9
3.3. ¿Qué es resistividad eléctrica?.................................................................................10
3.4. ¿Qué es Resistencia eléctrica?.................................................................................11
3.5. ¿Qué es conductancia eléctrica?..............................................................................12
3.6. Ley de Ohm...............................................................................................................13
3.7. Leyes de Kirchhoff...................................................................................................13
3.8. Potencia eléctrica (P)................................................................................................14
3.8.1 Fórmula de la potencia en corriente continua................................................15
3.8.2. Fórmula de la potencia eléctrica en alterna....................................................15
3.8.3. ¿Cómo se mide la potencia eléctrica?..............................................................16
3.9. Energía eléctrica (E).................................................................................................16
3.10. Ley de Joule..........................................................................................................16
4. MARCO TEÓRICO.........................................................................................................16
4.1. ENERGIAS RENOVABLES:..................................................................................16
4.2. CARACTERISTICAS DE LAS ENERGIAS RENOVABLES:............................17
4.3. TIPOS DE ENERGIAS RENOVABLES:..............................................................17
4.3.1. Energía solar.....................................................................................................17
4.3.2. Energía eólica....................................................................................................17
4.3.3 Energía hidráulica............................................................................................18
4.3.4. Biomasa.............................................................................................................18
4.3.5. Energía geotérmica...........................................................................................19
4.4. Componentes de una instalación solar fotovoltaica...............................................19
4.4.1. Panel fotovoltaico..............................................................................................19
4.4.2. Regulador de carga...........................................................................................22
 4.4.3. Baterías:............................................................................................................23
4.4.4. Inversores de corriente.....................................................................................24
4.5. Instalación Solar Fotovoltaica:................................................................................24
4.5.1. La radiación solar en el Perú:..........................................................................25
5. METODOLOGÍA:...........................................................................................................26
5.1. Introducción al simulador:...........................................................................................26
5.2. Lista de Materiales...................................................................................................37
5.3. Lista de equipos y herramientas a utilizar..............................................................39
5.4. Circuito inversor de corriente.................................................................................41
5.4.1. Explicación del circuito Inversor de corriente:..............................................41
5.5. Vista de nuestro circuito en el programa Proteus 8.11 PROFESSIONAL...........41
6. RESULTADOS.................................................................................................................43
7. CONCLUSIONES............................................................................................................43
9. REFERENCIA BIBLIOGRÁFICA:...............................................................................44
10. ANEXOS..........................................................................................................................45

1. RESUMEN

Las energías renovables son una alternativa para satisfacer las necesidades del
hombre y por ende han sido objeto de estudio durante años. El presente proyecto tiene
como finalidad estudiar el comportamiento de la corriente eléctrica a través de un
prototipo de una instalación solar fotovoltaica, permitiendo a los participantes de esta
investigación complementar los conocimientos adquiridos en el curso de Cálculo
Aplicado a la Física 2. Una instalación solar fotovoltaica está comprendida por 4 etapas,
tales como, el panel solar, el regulador de tensión, la batería y el inversor de corriente.
Por otro lado, se espera que el presente trabajo contribuya a que se potencie el
uso de energías renovables en comunidades aisladas, mejorando la calidad ambiental.
 Palabras Claves:
Energías renovables, Energía solar, Corriente eléctrica, Panel Solar, Regulador
de Tensión, Inversor de corriente

1.1. Abstract

Renewable energies are an alternative to satisfy the needs of man and therefore
have been the object of study for years. The purpose of this project is to study the
behavior of electric current through a prototype of a photovoltaic solar installation,
allowing the participants of this research to complement the knowledge acquired in the
Applied Physics Calculus course. 2. A photovoltaic solar installation It is comprised of
4 stages, such as the solar panel, the voltage regulator, the battery and the current
inverter.
On the other hand, it is expected that this work will contribute to promoting the
use of renewable energies in isolated communities, improving environmental quality.

Keywords:
Renewable Energy, Solar Energy, Electric Current, Solar Panel, Voltage
Regulator, Power Inverter

2. INTRODUCCIÓN

En la actualidad, en Lima la mayoría de los habitantes cuentan con energía

eléctrica y que proviene principalmente de centrales hidroeléctricas. Este recurso de
energía es accesible en lugares que se encuentran en zonas centrales de la capital, sin
embargo, en lugares lejanos es complicado acceder a la electricidad. Por ello, una
alternativa de solución sería la implementación de paneles solares en estos lugares
alejados ya que la energía solar, es una energía renovable por su abundancia y
disponibilidad.
 Una instalación solar fotovoltaica consta de etapas; el panel solar está
conformado por silicio policristalino o monocristalino, y es el encargado de captar la
energía que irradian los rayos del sol y convertirla en voltaje, va conectado a un
regulador de tensión con la finalidad garantizar que el voltaje que sale del panel solar
sea estabilizado, para luego trasladar dicha tensión hacia una batería que se encargará de
almacenarla y que posteriormente se conectará a un inversor de corriente para
transformar la corriente continua obtenida por corriente alterna para finalmente
encender una carga de tipo doméstica.
De manera que, una de las formas para aprovechar la energía solar sería a través
de la conversión de esta misma en energía eléctrica por medio del efecto fotoeléctrico,
con ayuda de semiconductores.

a. Descripción del proyecto

Se implementará un prototipo de una instalación solar fotovoltaica y
posteriormente realizaremos el análisis de la corriente eléctrica y diferencia de potencial
en cada etapa del circuito. Una instalación solar fotovoltaica está comprendida por 4
etapas tales como el panel solar, el regulador de tensión, la batería y el inversor de
corriente.
 Cronograma de Actividades:
SEMANA 1 ELECCION DEL TEMA DEL PROYECTO
SEMANA RECOLECCIÓN DE INFORMACIÓN Y POSIBLES
5-9 HIPOTESIS
PRESENTACIÓN DEL SEGUNDO AVANCE Y
SEMANA 10
RETROALIMENTACIÓN
SEMANA ELEGIR Y COMPRENDER EL SIMULADOR PARA LA
11-12 VISTA PREVIA DEL PROYECTO
SEMANA COMPRA DE MATERIALES, PRESENTACIÓN DEL
13-14 TERCER AVANCE
SEMANA IMPLEMENTACIÓN DEL PROTOTIPO COMPARACIÓN DE
15-16 RESULTADOS TEÓRICOS Y EXPERIMENTALES
SEMANA 17 PRESENTACION DEL PROYECTO FINAL

b. Objetivos
Objetivo General
Realizar el análisis y comportamiento del voltaje y la corriente eléctrica a través
de un prototipo de una instalación solar fotovoltaica.
Objetivos específicos:
 Determinar los resultados obtenidos mediante la experimentación
 Realizar una comparación de los resultados teóricos y experimentales
 Investigar y dar a conocer la energía solar como alternativa de energía eléctrica

c. Alcances y limitaciones.
Alcances
 Un sistema fotovoltaico es ideal para aplicaciones de telecomunicaciones, como
el intercambio telefónico radial, radio y transmisión de TV en terrenos accidentados
y montañosos.
 Los paneles solares se podrían implementar en el alumbrado público, como
sistemas autónomos y permitirían el ahorro en costos de mantenimiento y zanjas
que se harían en un sistema convencional.
 Mostrar una alternativa de energía solar que se puede implementar en lugares
alejados donde haya carencia de energía eléctrica.

Limitaciones
 El diseño de este proyecto solo es un prototipo capaz de soportar cargas de baja
potencia.
  Por tratarse de un prototipo, no garantizan un ciclo de vida muy largo de los
componentes usados en el circuito.
 La respuesta de una instalación solar dependerá del ambiente en el que sea
instalado.

3. FUNDAMENTO TEÓRICO
3.1. ¿Qué es corriente eléctrica?
Es el flujo de carga eléctrica que
recorre un material. También se puede
definir como un flujo de partículas cargadas,
como electrones o iones, que se mueven a
través de un conductor eléctrico o un
espacio. Al caudal de corriente (cantidad de
carga por unidad de tiempo) se le denomina
intensidad de corriente eléctrica
(representada comúnmente con la letra I).

Figura 1. Flujo Eléctrico o Corriente

Eléctrica

Corriente continua:
Se denomina corriente continua o corriente directa al flujo de cargas eléctricas
que no cambia de sentido con el tiempo. La corriente eléctrica a través de un material se
establece entre dos puntos de distinto potencial.

Figura 2. Representación de una corriente continua

Corriente alterna:
Se denomina corriente alterna a la corriente eléctrica en la que la magnitud y
dirección varían cíclicamente. La forma de onda de la corriente alterna más
comúnmente utilizada es la de una onda senoidal. En el uso coloquial, «corriente
alterna» se refiere a la forma en la cual la electricidad llega a los hogares y a las
empresas.

Figura 3. Corriente alterna

Corriente trifásica:
Se denomina corriente trifásica al conjunto de tres corrientes alternas de igual
frecuencia, amplitud y valor eficaz que presentan una diferencia de fase entre ellas de
120°, y están dadas en un orden determinado. Cada una de las corrientes que forman el
sistema se designa con el nombre de fase.

Figura 4. Corriente trifásica

Corriente monofásica:
Se denomina corriente monofásica a la que se obtiene de tomar una fase de la
corriente trifásica y un cable neutro. Este tipo de corriente facilita una tensión de 230
voltios, lo que la hace apropiada para que puedan funcionar adecuadamente la mayoría
de los electrodomésticos y luminarias que hay en las viviendas.

3.2. ¿Qué es voltaje?

El voltaje es la magnitud que da cuenta de la diferencia en el potencial eléctrico
entre dos puntos determinados. También llamado diferencia de potencial o tensión
eléctricos, es el trabajo por unidad de carga eléctrica que ejerce sobre una partícula un
campo eléctrico, para lograr moverla entre dos puntos determinados. Para medir el
voltaje se usa un voltímetro, que se instala de manera paralela a la fuente de energía
para medir y cuantificar el potencial eléctrico. Otros aparatos empleados son el tester (o
multímetro) y el potenciómetro.

Figura 5. Torres de alta tensión

Tipos de voltaje
 Voltaje inducido:
Se llama así a la fuerza electromotriz o voltaje inducido necesario para
generar energía eléctrica dentro de un circuito, es decir, para generar una diferencia de
potencial. En un circuito abierto dicha fuerza puede mantener la tensión eléctrica entre
dos puntos, en un circuito cerrado, generará un flujo de corriente.
 Voltaje alterno:
Se representa por las letras VA, con valores positivos y negativos en un eje
cartesiano, dado que se considera una onda sinusoidal. Es el voltaje más usual en las
tomas de corriente porque es el más fácil de generar y transportar. Como su nombre lo
indica, es un voltaje con valores alternos, no constante en el tiempo y su frecuencia
dependerá del país o de la región específica.

 Voltaje de corriente directa:

Es usual en motores y baterías, y se obtiene de la transformación de la corriente
alterna en corriente más o menos continua, con pequeñas crestas, mediante fusibles y
transformadores.

 Voltaje continuo:
También llamado voltaje de corriente continua (VCC), se trata de la corriente
más pura que hay, presente en chips, microprocesadores y otros artefactos que requieren
de voltajes continuos y constantes. Suele obtenerse luego de tratamiento con
condensadores electrolíticos.

3.3. ¿Qué es resistividad eléctrica?

La resistividad es la resistencia eléctrica específica de un determinado material.
Se designa por la letra griega (ρ) y se mide en ohmmetro (Ω m)

Símbolo Nombre Unidad

R Resistencia Ω
S Selección transversal m2
l Longitud m
ρ Densidad Ωm
Tabla 1. Símbolos de la resistividad eléctrica

S
ρ=R
l
 La resistividad es la inversa de la conductividad eléctrica; por tanto, ρ =1/o.
Usualmente, la magnitud de la resistividad (ρ) es la proporcionalidad entre el campo
eléctrico E la densidad de corriente de conducción J.

3.4. ¿Qué es Resistencia eléctrica?

Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica
a través de un conductor. La unidad de resistencia en el Sistema Internacional es el
ohmio, que se representa con la letra griega (Ω)

Figura 6. Resistencia eléctrica

Resistencia equivalente
Se denomina resistencia equivalente a la asociación respecto de dos puntos A y
B, a aquella que conectada a la misma diferencia de potencial, demanda la misma
intensidad, I. Esto significa que ante las mismas condiciones, la asociación y su
resistencia equivalente disipan la misma potencia.

Asociación en serie
Dos o más resistencias se encuentran
conectadas en serie cuando al aplicar al
conjunto una diferencia de potencial, todas
ellas son recorridas por la misma corriente.

Asociación en paralelo
Dos o más resistencias se encuentran en
paralelo cuando tienen dos terminales comunes
de modo que al aplicar al conjunto una
diferencia de potencial, todas las resistencias
Figura 7. Representación de asociaciones en serie
tienen la misma caída de tensión. y en paralelo
Asociación mixta
En una asociación mixta se encuentran conjuntos de resistencias en serie con
conjuntos de resistencias en paralelo. Para determinar la resistencia equivalente de una
asociación mixta se van simplificando las resistencias que están en serie y las que están
en paralelo de modo que el conjunto vaya resultando cada vez más sencillo, hasta
terminar con un conjunto en serie o en paralelo.

Figura 8. Asociación mixta

Asociaciones estrella y triángulo

Este tipo de asociaciones son comunes en las cargas trifásicas. Este tipo de
asociaciones, tienen su importancia en diversos circuitos electrotécnico, como en el
arranque de motores eléctricos, se explicarán directamente sobre su formulación
matemática a través de su esquema.

Tabla 2. Código de colores para las resistencias

Figura 9. Representación de asociación estrella y triangulo

3.5. ¿Qué es conductancia eléctrica?
Se denomina conductancia eléctrica (símbolo G) a la facilidad que ofrece un
material al paso de la corriente eléctrica, es decir, que la conductancia es la propiedad
inversa de la resistencia eléctrica. Se mide en siemens (S).

No debe confundirse con conducción, que es el mecanismo mediante el cual las

cargas fluyen, o con conductividad, que es la conductancia específica de un material.

Relación con otras cantidades

Como ya se mencionó, la relación entre la conductancia y la resistencia está
dada por:
 1 I
G= =
R V

Donde:
G es la conductancia (viene del inglés gate),
R es la resistencia en ohmios,
I es la corriente en amperios,
V es el voltaje en voltios.

3.6. Ley de Ohm

La ley de Ohm es una ley en la electricidad que establece que: “la fuerza de una
corriente continua es directamente proporcional a la diferencia de potencial e
inversamente proporcional a la resistencia del circuito.” Se describe la correlación de
los parámetros eléctricos (resistencia, corriente, voltaje) con los que varían.

Figura 10. Representación de la ley de Ohm

V =I × R
Donde:
R: Resistencia eléctrica (ohm)
I: Intensidad de una corriente eléctrica que atraviesa un conductor (Ampere)
V: Diferencia de potencial (Voltios)
3.7. Leyes de Kirchhoff
PRIMERA LEY: Se fundamenta en el principio de conservación de la carga. La
corriente total que llega a un nodo debe ser la misma que sale de él.
 Regla del nodo : Σ I ( entra )=Σ I (sale)

I 1+ I 2=I 3

Figura 11. Primera ley de Kirchhoff (regla del nodo)

SEGUNDA LEY: La suma de los voltajes de los elementos de un circuito en

una malla es cero.
Regla de voltaje: Σε=Σ IR

ε 1−ε 2−R 1 I −R2 I =0

Figura 12. SEGUNDA LEY de Kirchhoff (regla de voltaje)

3.8. Potencia eléctrica (P)

Es la cantidad de energía que consume o genera un elemento en un instante
determinado.
Habitualmente podemos definir la potencia de un aparato eléctrico como el
producto de la tensión a la que está conectado (V) y la intensidad de la corriente que lo
atraviesa (I), resultando:
V ×Q
P=
t
 P=V × I
Siendo:

 Q la carga eléctrica medida en culombios

 t el tiempo en segundos
 V la diferencia de potencial o voltaje, medido en voltios
 I la corriente eléctrica en amperios

3.8.1 Fórmula de la potencia en corriente continua

2
2 V
P=V × I =I × R=
R
Donde R es la resistencia eléctrica.

Por ejemplo, si tenemos un dispositivo que trabaja a 24V y por el que circulan 10mA
(miliamperios) podemos calcular la potencia como:

R=V × I =24 · 0’ 01=0.24 W

3.8.2. Fórmula de la potencia eléctrica en alterna

En este caso, los elementos inductivos y capacitivos de los circuitos generan un
desfase entre la tensión y la corriente. Por este motivo, se deben tener en cuenta los
valores cuadráticos medios de ambas magnitudes.
En alterna, tendremos por un lado la tensión:
V (t )=Vp× sin ⁡(2 πft)

Vp: Voltaje Pico

F: Frecuencia

Por otro lado, la corriente:

i(t )=Ip × sin ⁡(2 πft−φ)

Ip: Valor máximo de corriente

f: frecuencia
φ: desfase

Por ejemplo, considerando una carga lineal (donde el cos(φ) coincide con el factor de
potencia), podemos calcular la potencia activa que desarrolla un dispositivo que trabaja
a 220VAC monofásicos, por el que circulan 15A y que tiene un factor de potencia de
0.9 como:
 P=220·15·0’9=2970W=2,97KW

3.8.3. ¿Cómo se mide la potencia eléctrica?

El vatímetro, ya sea digital o analógico, es un dispositivo que permite medir la
potencia en un determinado circuito. En su versión analógica, están formados por dos
bobinas fijas (amperimétricas) que miden la corriente y una móvil (voltimétrica) que
mide la tensión. Las bobinas de corriente se conectan en serie y la de voltaje en paralelo.
Las versiones digitales más modernas muestrean varias veces por segundo la
tensión y la intensidad y a partir de la media calculan la potencia.
3.9. Energía eléctrica (E)

La energía eléctrica es el movimiento de electrones. Definimos energía eléctrica

o electricidad como la forma de energía que resulta de la existencia de una diferencia de
potencial entre dos puntos.
Cuando estos dos puntos se los pone en contacto mediante un conductor
eléctrico obtenemos una corriente eléctrica.
La electricidad tiene muchas aplicaciones técnicas. Muchos de los fenómenos
relacionados con la electricidad pueden medirse y calcularse previamente con gran
precisión.

3.10. Ley de Joule

Energía disipada E=P ×t

E=V × I ×t

Potencia eléctrica P=V × I

4. MARCO TEÓRICO
4.1. ENERGIAS RENOVABLES:
Son aquellas fuentes de energía basadas en la utilización de recursos naturales:
el sol, el viento, el agua o la biomasa vegetal o animal. Se caracterizan por no utilizar
combustibles fósiles, sino recursos naturales capaces de renovarse ilimitadamente.
Uno de sus puntos fuertes es que tienen un impacto ambiental muy escaso, pues
además de no emplear recursos finitos, no generan contaminantes.
 A las energías renovables se les conoce también como energías alternativas
o energías verdes.

4.2. CARACTERISTICAS DE LAS ENERGIAS RENOVABLES:

 Ayudan a potenciar el autoconsumo
 Son energías beneficiosas para el medio ambiente
 Son recursos naturales gratuitos e inagotables
 El uso de las energías renovables es un plus para lograr la independencia
energética

4.3. TIPOS DE ENERGIAS RENOVABLES:

4.3.1. Energía solar
La energía solar es aquella que obtenemos del sol. A través de placas solares se
absorbe la radiación solar y se transforma en electricidad que puede ser almacenada o
volcada a la red eléctrica. También existe la energía solar termoeléctrica, que es aquella
que utiliza la radiación solar para calentar un fluido (que puede ser agua), hasta que
genere vapor, y accione una turbina que genera electricidad.

Figura 13. Paneles solares instalados en el techo de una vivienda

4.3.2. Energía eólica

En el caso de la energía eólica la generación de electricidad se lleva a cabo con
la fuerza del viento. Los molinos de viento que están en los parques eólicos son
conectados a generadores de electricidad que transforma en energía eléctrica el viento
hace girar sus aspas.
 Figura 14. Energía eólica

4.3.3 Energía hidráulica

La energía hidráulica o hidroeléctrica es otra de las energías alternativas más
conocidas. Utiliza la fuerza del agua en su curso para generar la energía eléctrica y se
produce, normalmente, en presas.

Figura 15. Energía hidráulica

4.3.4. Biomasa
Consiste en la combustión de residuos orgánicos de origen animal y vegetal.
Con producto biodegradable, como serrín, cortezas y todo aquello que pueda ir “al
contenedor marrón”, se puede prensar un combustible que prenda el fuego a modo de
yesca, siendo sustituible el carbón por este producto y, a gran escala, pudiendo ser
utilizado para producción de energía de forma renovable.
 Figura 16. Ciclo de la biomasa

4.3.5. Energía geotérmica

Es aquella que aprovecha las altas temperaturas de yacimientos bajo la
superficie terrestre (normalmente volcánicos) para la generación de energía a través del
calor, pues suelen encontrarse a 100 o 150 grados centígrados.

Figura 17. Proceso de extracción de la energía geotérmica

4.4. Componentes de una instalación solar fotovoltaica

4.4.1. Panel fotovoltaico
Los paneles o módulos fotovoltaicos (placas fotovoltaicas) llamados
comúnmente paneles solares, o placas solares, están formados por un conjunto de
células fotovoltaicas que producen electricidad a partir de la luz que incide sobre ellos
mediante el efecto fotoeléctrico.
Los paneles fotovoltaicos, en función del tipo de célula que los forman, se
dividen en:
 Cristalinas
- Monocristalinas: se componen de secciones de un único cristal de silicio (Si)
(reconocibles por su forma circular u octogonal, donde los 4 lados
 Figura 18. Paneles Fotovoltaicos

- Policristalinas: cuando están formadas por pequeñas partículas cristalizadas.

 Amorfas:
Cuando el silicio no se ha cristalizado. Su efectividad es mayor cuanto mayor
son los cristales, pero también su peso, grosor y costo. El rendimiento de las primeras
puede alcanzar el 22 % mientras que el de las últimas puede no llegar al 10 %, sin
embargo, su costo y peso es muy inferior.

Descripción del panel solar:

Un panel solar, placa o módulo solar es un dispositivo que capta la energía de la
radiación solar para su aprovechamiento. El término comprende a los colectores solares,
utilizados usualmente para producir agua caliente doméstica mediante energía solar
térmica, y a los paneles fotovoltaicos, utilizados para generar electricidad mediante
energía solar fotovoltaica.
 Figura 19. Paneles solares

Estructura de una célula solar:

Una célula solar es un dispositivo electrónico que convierte directamente la luz
solar en electricidad, la célula solar produce tanto una corriente y un voltaje para
generar energía eléctrica. Este proceso requiere en primer lugar, un material en el que la
absorción de la luz eleva un electrón a un estado de energía más alto y en segundo lugar,
el movimiento de estos electrones de energía de la célula solar se transfiere a un circuito
externo. La mayoría de veces la energía fotovoltaica utiliza materiales semiconductores
en forma de una unión PN.

Principios de funcionamiento de un panel solar

 Figura 20. Esquema del principio de funcionamiento de un panel solar

Los pasos básicos en el funcionamiento de una célula solar son:

- La generación de portadores fotogenerados
- La recolección de los portadores fotogenerados para generar corriente eléctrica.
- La generación de un gran voltaje a través de la célula solar
- La disipación de potencia en la carga y en las resistencias parásitas

4.4.2. Regulador de carga

El regulador de carga controla el nivel de carga de la batería, protegiéndola de

descargas y sobrecargas que puedan dañarla. Se calibra el regulador para que este
proceso se modifique según las necesidades o características que tiene la batería. Su
comercialización depende de la capacidad máxima de corriente que se desea controlar.

 Reguladores PWM
Solo se pueden utilizar con placas de 12 voltios y 36 células y con placas solares
de 24 voltios y 72 células. Para elegir el regulador PWM solo tenemos que saber la
máxima potencia de la placa solar, que se conoce como IMP. Esto se puede consultar en
la ficha técnica o en la placa de características en el propio panel. Este número se
multiplica por el número de paneles que hay en la instalación y obtenemos el IMP total.
Por ejemplo, si tenemos dos paneles solares de IMP=5 A, podremos comprar un
regulador de IMP=10 A.
 Figura 21. Regulador de carga PWM

 Reguladores MPPT
En los paneles MPPT se divide la potencia total de los paneles por la tensión de
la batería y obtenemos la intensidad máxima de carga. La fórmula sería:

Potencia total/ Tensión (V) de la batería =Imax

Así, por ejemplo, si tenemos una instalación de baterías de 24 voltios y 8 paneles

de 220 vatios, el cálculo del regulador sería:

Potencia total= 8 x 220=1760 W.

Imax = 1760 W/24V = 73,3 amperios.

Figura 22. Regulador de carga MPPT

4.4.3. Baterías:
Son las encargadas de almacenar la energía que el panel solar va suministrando a
través del regulador.
 Figura 23. Batería para el sistema fotovoltaico

4.4.4. Inversores de corriente

Un inversor de corriente es un dispositivo electrónico cuya función es cambiar el

voltaje de entrada de corriente continua a un voltaje de salida de corriente alterna. Su
uso es para maximizar el rendimiento de los paneles colocados en los techos o bloques
de viviendas. Tiene una alta eficiencia energética y un amplio intervalo de temperatura,
además de la tensión de funcionamiento que le permite amortizar al máximo su
inversión.

Figura 24. Inversor de corriente

4.5. Instalación Solar Fotovoltaica:

Una instalación solar fotovoltaica comprende 4 etapas tales como un panel solar,
un regulador de carga, baterías y por último un inversor de corriente.

Figura 25. Esquema de la instalación fotovoltaica

4.5.1. La radiación solar en el Perú:

El Atlas de la Energía Solar del Perú elaborado por el Ministerio de Energia y

Minas señala que el país cuenta con una elevada radiación solar, 5.5 a 6.5 kWh/m2; 5.0
a 6.0 kWh/m2 en la Costa y en la Selva de aproximadamente 4.5 a 5.0 kWh/m2. Unas
cifras que denotan el altísimo potencial fotovoltaico que tiene el país, el cual debe ser
aprovechado para generar energía limpia para sus habitantes.

Figura 26. Radiación solar mundial

 Una desorbitada radiación que se debe a la posición del Perú situado en la franja
tropical, donde los rayos del sol son mucho más intensos y que se eleva más en lo alto
de la cordillera de los Andes donde se reduce el margen con la atmósfera.
En la imagen perteneciente a Global Solar Atlas, herramienta mundial encargada
de mostrar los niveles de energía solar potencial en cualquier parte del mundo,
manifiesta los altos niveles de radiación solar del Perú
5. METODOLOGÍA:
El Desarrollo de nuestro Proyecto implicará realizar un prototipo de una
instalación solar fotovoltaica. Fue necesario hacer uso del simulador PROTEUS 8.11
PROFESSIONAL para hacer las pruebas respectivas de los circuitos que
implementaremos.
5.1. Introducción al simulador:
Proteus es una aplicación para la ejecución de proyectos de construcción de
equipos electrónicos en todas sus etapas: diseño del esquema electrónico, programación
del software, construcción de la placa de circuito impreso, simulación de todo el
conjunto, depuración de errores, documentación y construcción.

Las ventajas saltan a la vista. Con Proteus las fases de prueba no suponen la
necesidad de volver a construir nuevos prototipos, con el ahorro de costos y tiempo que
ello supone.

Figura 27. Simulador PROTEUS 8.11 PROFESSIONAL

 En la pantalla de inicio del programa podemos apreciar los proyectos recientes,
así como ayuda que el software nos brinda para comprender mejor su interfaz,
así como actualizaciones más recientes del mismo.

Figura 28. Pantalla de inicio del Simulador PROTEUS 8.11 PROFESSIONAL

 Para crear un nuevo Proyecto nos desplazamos a la esquina superior izquierda

Menú/Archivo/Nuevo Proyecto Wizard. A continuación, nos mostrará esta
Ventana donde asignaremos un nombre al Proyecto y la ubicación del archive
posteriormente seleccionamos Siguiente.
 Figura 29. Proceso en el simulador para asignar nombre al proyecto

 En la siguiente Ventana le asignaremos el tamaño de la hoja donde

simularemos el circuito.

Figura 30. Asignación de tamaño de hoja para el proyecto

 El siguiente paso es la configuración para el diseño PCB de nuestro circuito.
Esto quiere decir que seleccionaremos las librerías de los componentes que
utilizaremos.

Figura 31. Proceso para seleccionar las librerías que se usara en el proyecto

 Posteriormente tenemos la configuración del programa para simular una placa

de cobre y las pistas. Aquí podemos asignarme grosor de las pistas y
dimensiones de la placa donde irán colocados nuestros componentes, así como
los colores de cada uno.
 Figura 32. Ventana de configuración para simular una placa de cobre y las pistas.

 En la siguiente ventana modificaremos los agujeros de la placa donde irán

colocados los componentes

Figura 33. Ventana para modificar y seleccionar los agujeros de la placa de cobre
 El programa nos indica una vista previa de la configuración de PCB que hemos
realizado.

Figura 34. Ventana de vista previa placa PCB

 En esta vista seleccionamos ningún programa porque solo simularemos un

circuito, mas no programaremos alguna tarjeta o integrado.

Figura 35. Ventana que muestra selección de “No hay proyecto de programa”
 Por último, visualizamos el Schematic y PCB que son las ventanas donde
trabajaremos. Schematic para realizar los circuitos y PCB para la vista en una
placa de cobre. Y presionamos finalizar

Figura 36. Ventana de resumen donde se realizará la simulación

 Después de todos los pasos para la creación del proyecto nos encontramos en la
Vista Schematic, aquí podemos diseñar nuestros circuitos y hacer la simulación
de su funcionamiento, en la columna izquierda y fila superior podemos apreciar
las herramientas que este simulador nos ofrece
 Figura 37. Vista Schematic

 Para empezar a crear circuitos debemos insertar los componentes necesarios,

proteus nos ofrece una librería de componentes electrónicos amplia, a la vez
que nos indica la disposición de los pines y si el componente tiene un diseño de
tipo PCB

Figura 38. Modo Componente

 Como habíamos mencionado estas son algunas herramientas que proteus nos
ofrece a la hora de diseñar nuestros circuitos
Figura 39. Modo Terminales

Figura 40. Modo Generador

 Figura 41. Modo Instrumento Virtual

 La Vista PCB nos ayudará en caso quisiéramos hacer las pistas de nuestro
circuito en una placa de cobre, el programa nos ayuda distribuyendo las pistas
de cobre de manera automática a la hora de colocar los componentes.

Figura 42. Diseño PCB

 Figura 43. Auto ruteo de pistas

 Proteus además nos facilita una vista 3D para poder visualizar nuestro PCB
donde se encuentran nuestros componentes y la placa donde irán colocados.

Figura 44. Vista 3D

5.2. Lista de Materiales
Para la elaboración de nuestro prototipo serán necesarios los siguientes componentes:
 1 panel solar de 12 v

Figura 37. Panel solar de 24 voltios

 1 regulador de carga

Figura 38. Regulador de carga

 Resistencias (2 resistores de 560 Ω y 2 de 2.2 KΩ)

Figura 39. Resistores de carga

 2 transistores TIP 35C

Figura 40. Transistores

 1 transformador de 220V a 24V con derivación central

Figura 41. Transformador de 220V a 24V

 Placa de cobre universal

 Figura 42. Placa de cobre

 Estaño para soldadura

Figura 43. Bobina de estaño para soldar

 Foco de 220 V (Para demostración)

Figura 44. Foco de 220 V

5.3. Lista de equipos y herramientas a utilizar

 Multímetro
 Figura 45. Multímetro digital

 Protoboard

Figura 46. Protoboard

 Cautín

Figura 47. Cautín eléctrico de punta de lápiz

5.4. Circuito inversor de corriente

Figura 48. Circuito del inversor de corriente

5.4.1. Explicación del circuito Inversor de corriente:

Este circuito puede ser útil para alimentar un pequeño foco, radio, cargador de
celular, tablet u otros que requieran poca potencia, recomendado para menos de 25
Watts.
El circuito está formado por un oscilador que genera una señal de onda cuadrada
originada por los transistores y su configuración de trabajo. Q1 y Q2 forman un circuito
oscilador que alimentan el primario del transformador T1. En el secundario se obtienen
aproximadamente 240 voltios.

5.5. Vista de la instalación solar en el programa Proteus 8.11 PROFESSIONAL.

 Figura 49. Vista previa al circuito de inversor de corriente en el simulador

 En nuestro primer apartado tenemos nuestro panel solar y a un componente

regulador de voltaje para poder simular los 12v estabilizado que alimentará el
inversor de corriente

Figura 50. Regulador de voltaje y panel solar

 En la siguiente vista tenemos el circuito inversor de corriente simulado en

Proteus 8.11 Professional
 Figura 51. Simulación del circuito inversor de corriente

5.6. IMPLEMENTACIÓN DE LA INSTALACIÓN SOLAR

5.7.

6. RESULTADOS

7. CONCLUSIONES
8.
9. REFERENCIA BIBLIOGRÁFICA:

- Energías renovables: características, tipos y nuevos retos. (30 de agosto del

2018). Factor energía.

https://www.factorenergia.com/es/blog/noticias/energias- renovables-

caracteristicas-tipos-nuevos-retos/

- Freedman, R. y Young, H. (2009) Física universitaria, con física moderna

volumen 2.
(Decimosegunda edición). México; Editorial Person

- Qué es y cómo se calcula la potencia eléctrica. (2018) Efecto Led.

https://www.efectoled.com/blog/es/calcular-potencia-electrica/

- Medina, H. (2009).Fisica 2.
http://repositorio.pucp.edu.pe/index/handle/123456789/7140
10. ANEXOS
Anexo A – Código de colores de resistencias eléctricas

Anexo B: Pinout del transistor MOSFET TIP 35C
