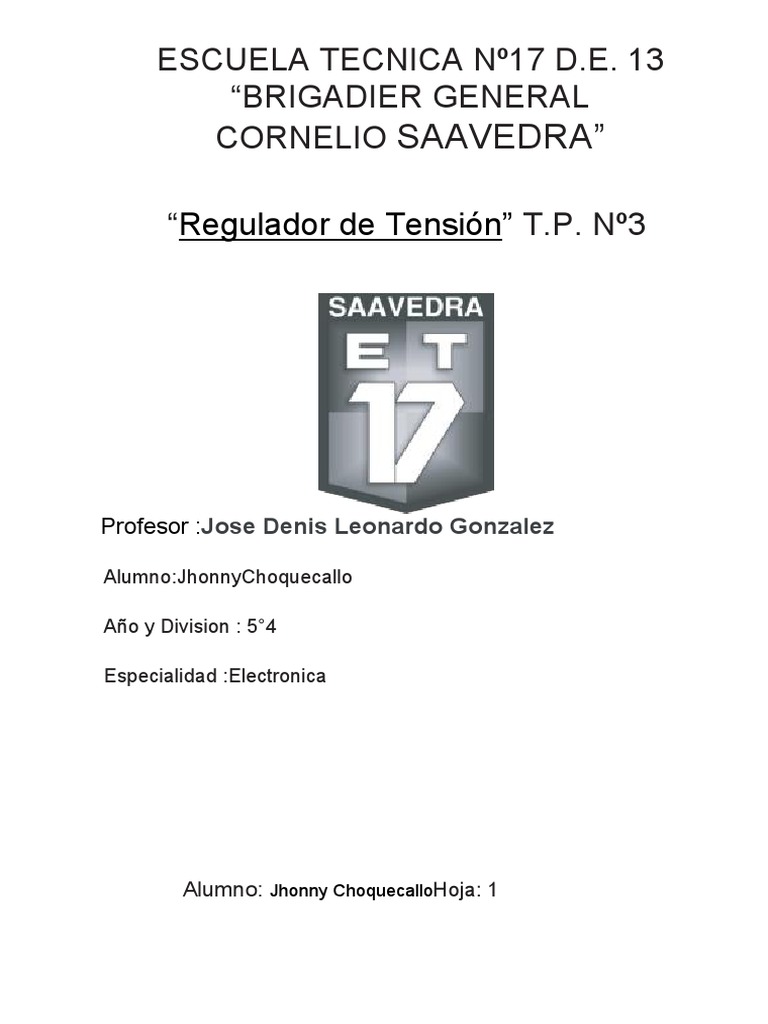

ESCUELA TECNICA Nº17 D.E.

13
“BRIGADIER GENERAL
CORNELIO SAAVEDRA”

“Regulador de Tensión” T.P. Nº3

Profesor :Jose Denis Leonardo Gonzalez

Alumno:JhonnyChoquecallo

Año y Division : 5°4

Especialidad :Electronica

Alumno: Jhonny ChoquecalloHoja: 1

ESQUEMA Y FUNCIONAMIENTO
DEL CIRCUITO

- El circuito del que vamos a hablar a continuacion es un

regulador de tensión es un circuito electrónico que tiene
como función mantener constante la tensión eléctrica en un
punto determinado, independientemente de las variaciones
en la corriente eléctrica que atraviesa el circuito.Y resuelven
el problema de caída de voltaje y mantienen el voltaje de
línea dentro de límites predeterminados para soportar el
funcionamiento adecuado de luces, aparatos y motores.

Alumno: Jhonny ChoquecalloHoja: 2

Grado de complejidad

Bornera Doble:
A=b.h
A=8.05mm.10,55mm =84,9275mm^2
Fusible:
A=b.h
A=11mm.23mm=253mm^2
Switch:
A=b.h
A=7,84mm.10,27mm=80,516mm^2
Capacitor0,1uF:
A=b.h
A=1,51.3mm=4,53mm^2
DIODO:
A=b.h
A=3,25mm.7,88mm=25,61mm^2
Capacitor 680uF:
A=
 Resistencia 100 ohm:
A=b.h
A=2,3mm.5,05mm=10,58^2
Capacitor 0,33uF:
A=b.h
A=11,5mm.7,05mm =78,6mm^2
Led :
A=b.h
A=2,3mm.5,05=11,615mm^2
LM7805:
A=b.h
A=11,5mm.7,05mm=78,6mm^2
Conector Macho:
A=b.h
A=3,65mm.6,2mm=22,63mm^2
Sumatoria de todas las areas 677,32mm^2
b.h=area total x 3
b.53,6=677,32mm^2.3
b=2031,96mm^2/53.6mm
b=37,9mm
 LISTA DE REDES
Pista1:J1(pin1)-GND
Pista2:J2(pin2)-SW1(pin1)
Pista 3 :SW1(pin2)-(anodo)diodo(catodo)
Pista4:Diodo(catodo)-(anodo)C1(catodo)-
GND
Pista5:D1(catodo)-(anodo)C2(catodo)-GND
Pista6:Diodo(Cátodo)-U1{LM7805(Pin1)}
Pista7:U1{LM7805(Pin2)}-GND
Pista8:U1{LM7805(Pin3)}-Fusible
Pista9: Fuse-(Anodo)Diodo(Catodo)-GND
Pista 10:Fuse-(Anodo)C4(Catodo)-GND
Pista 11 :Fuse-R1-(Anodo)D2{Led(Catodo)}-
GND
Pista 12 : Fuse – J2(Pin2)
Pista 13:J2(Pin1)-GND
LISTADO DE REDES
(CONEXIONES)

PCB DEL CIRCUITO

 Lista de componentes

-1 Resistencia de 100Ohm(SMD)
-1 Capacitor 220 uF(THT)
-1 Capacitor 680 uF(THT)
-1 Capacitor 0,33 uF (SMD)
- VCC = 1 Bornera de dos entradas (Doble)
-1 Capacitor 0,1uF(SMD)
 -1 Diodo
- Integrado (LM7805)
- Switch SPST(6pines 8x8mm)
-Diodo Led
-Fusible(500MA)
-Conector

Alumno: Jhonny Choquecallo
