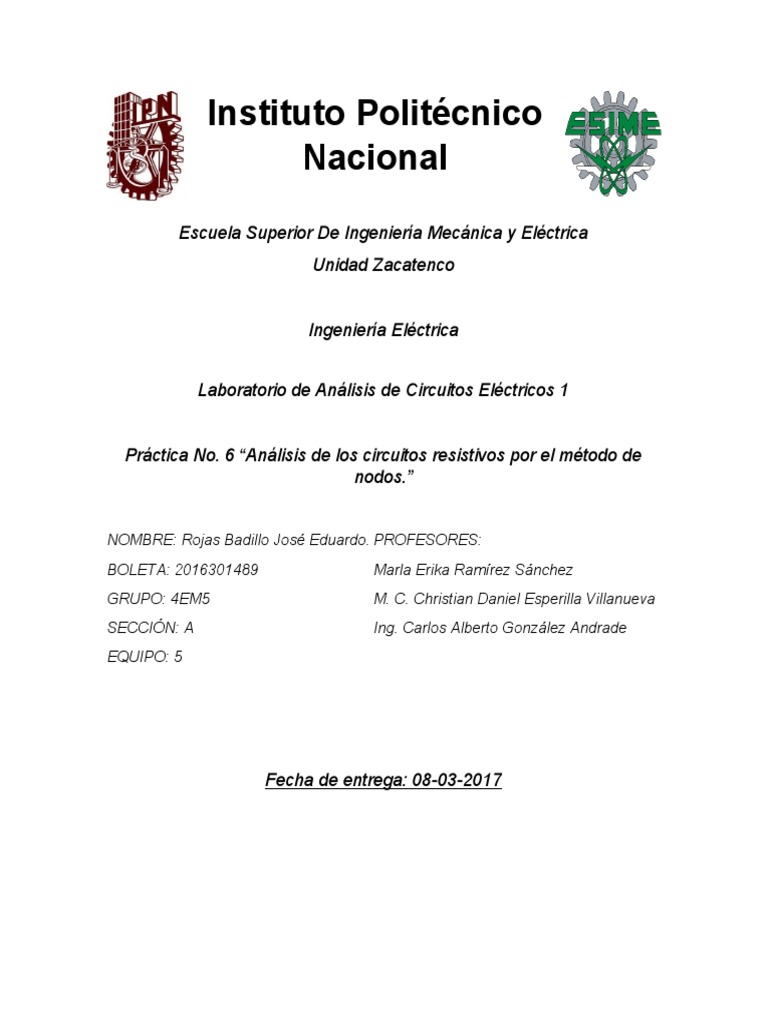

Instituto Politécnico

Nacional
Escuela Superior De Ingeniería Mecánica y Eléctrica
Unidad Zacatenco

Ingeniería Eléctrica

Laboratorio de Análisis de Circuitos Eléctricos 1

Práctica No. 6 “Análisis de los circuitos resistivos por el método de

nodos.”

NOMBRE: Rojas Badillo José Eduardo. PROFESORES:

BOLETA: 2016301489 Marla Erika Ramírez Sánchez
GRUPO: 4EM5 M. C. Christian Daniel Esperilla Villanueva
SECCIÓN: A Ing. Carlos Alberto González Andrade
EQUIPO: 5

Fecha de entrega: 08-03-2017

 Práctica No. 6 “Análisis de circuitos resistivos por el método de
nodos.”

OBJETIVO:
 Comprobar experimentalmente el método de nodos para el análisis de los
circuitos eléctricos lineales de corriente directa.

PROCEDIMIENTO.
1. Esta práctica se inicia realizando los cálculos previos para así tener valores
esperados de medición y utilizar los instrumentos en alcances adecuados.
2. Se toma lectura de los valores de resistencia óhmica de cada resistor a
utilizar.
3. Se toma lectura del valor de resistencia óhmica interna de cada instrumento
de medición a emplear.
4. Se arma el circuito eléctrico en el tablero de conexiones de forma
pertinente.
5. Se ajusta la corriente en el circuito hasta obtener una intensidad igual a 200
mA, y se toma lectura del valor de tensión.
6. Se toma lectura de las caídas de tensión en cada resistor con el multímetro
digital y analógico en función de óhmetro.
7. Se toma lectura de las caídas de tensión nodales con el multímetro digital y
analógico en función de óhmetro.
8. Se toma lectura de las corrientes circulantes en cada resistor, utilizando el
multímetro digital y analógico en función de ampermetro.
9. Se realizan los cálculos posteriores, y se llega a las conclusiones.

LISTA DE APARATOS.
1. Un Resistor de 40 [] nominales, corriente nominal a 1 [A].
2. Un Resistor de 10 [] nominales, 5% de tolerancia, a 1 [W].
3. Un Resistor de 8 [] nominales, corriente nominal a ½ [A].
4. Un Resistor de 6 [] nominales, corriente nominal a ½ [A].
5. Un Resistor de 24 [] nominales, 5% de tolerancia, a 1[W].
6. Una Fuente de Alimentación de Corriente Directa.
7. Un Multímetro Digital.
8. Un Multímetro Analógico Electromecánico.
9. Un Interruptor de un polo, un tiro.
 10. Un Tablero de Conexiones.
11. Cables de conexión.
DIAGRAMAS ELECTRICOS.

I=200 [mA]

Vref= 0 [V] 40 [ 2 6 [

1
R1 R4
10 [ R2 8 [ R3
24 [
3 R5
DIAGRAMAS FISICOS Y/O FOTOS.
 TABLAS.
TABLA 1. RESULTADOS DE LOS CÁLCULOS INICIALES PARA OBTENER LAS
CORRIENTES, CAÍDAS DE TENSIÓN Y POTENCIAS DEL CIRCUITO ELECTRICO
DE LA FIGURA 3.
I=200.0
[mA]
VALOR CAÍDAS DE CORRIENTES POTENCIAS
RESISTOR NOMINAL DE TENSIÓN
IRi PRi
LOS RESISTORES
VRi
[]
[V]
[mA] [W]

R1 40 2.9735 74.337 0.2210

R2 10 1.4646 146.46 0.2145

R3 8 0.6768 84.6 0.0572

R4 6 0.8321 138.683 0.1153

R5 24 1.5089 62.870 0.0948

 POTENCIA DE GENERACIÓN

POTENCIA DE CONSUMO 0.7028

TABLA 2. VALORES MEDIDOS DE LOS ELEMENTOS

RESISTORES

VALOR NOMINAL VALOR MEDIDO

RESISTOR Rn Rm

[] []

R1 40 39.89

R2 10 9.91

R3 8 8.14

R4 6 6.77

R5 24 22.26

TABLA 3. VALORES NOMINALES Y MEDIDOS DE LAS RESISTENCIAS

INTERNAS DE LOS INSTRUMENTOS DE MEDICIÓN.
VÓLTMETRO AMPÉRMETRO

VALOR NOMINAL VALOR MEDIDO VALOR NOMINAL VALOR MEDIDO

RESISTORE
S DIGITA ANALÓGIC DIGITA ANALÓGIC DIGITA ANALÓGIC DIGITA ANALÓGIC
L O L O L O L O

RVM RVM [k] RVM RVM [k] RAM RAM [] RAM RAM []
[M] [M] [] []

RVM 10 320 3.68 31.733

MARCA ASYC TRIPLET

RAM 9 1 1.035 1.23

MARCA ASYC TRIPLET

TABLA 4. VALORES MEDIDOS DE LAS CAÍDAS DE TENSIÓN Y CORRIENTES

EN LOS RESISTORES.
Imedida = 200.001 LECTURAS DE LAS CORRIENTES Y CAÍDAS DE TENSIÓN CON VALORES
 [mA] MEDIDOS

CAÍDA DE TENSIÓN CORRIENTE

RESISTOR V I

[] [V] [mA]

DIGITAL ANALÓGICO DIGITAL ANALÓGICO

R1 2.1697 2.20 45.94 50

R2 1.4972 1.5 134.89 150

SESIÓN R3 0.6580 0.7 72.90 70

EXPERIMENTAL
R4 0.9082 0.9 120.4 130

R5 1.5675 1.6 66.09 65

LECTURAS DE LAS CORRIENTES Y CAÍDAS DE TENSIÓN

Imedida = CAÍDA DE TENSIÓN CORRIENTE

[mA]
RESISTOR V I

[] [V] [mA]

R1 2.102 54.056

R2 1.463 147.609
SESIÓN VIRTUAL R3 0.6394 78.553

R4 0.8977 132.609

R5 1.537 69.056

TABLA 5.VALORES DE LAS TENSIONES DE NODO.

TENSIONES

[V]

EXPERIMENTAL VIRTUAL

DIGITAL ANALÓGICO

TENSION NODAL 1 3.2999 3.1 3

TENSION NODAL 2 2.318 2.15 2.102

 TENSION NODAL 3 1.6126 1.5 1.463

TABLA 6. COMPARACIÓN ENTRE LAS CAÍDAS DE TENSIÓN Y CORRIENTES Y

SUS ERRORES RELATIVOS EN LAS MEDICIONES.

SESIÓN EXPERIMENTAL

RESISTOR CAÍDAS DE TENSIÓN CORRIENTES

CALCULADAS MEDIDAS [mV] ERROR RELATIVO CALCULADAS MEDIDAS ERROR RELATIVO
CON VALORES CON
MEDIDOS [%] VALORES [mA] [%]
MEDIDOS
[V] D A D A D A D A
[mA]

R1 2.0855 2.1697 2.20 4.03 5.49 53.625 45.4 50 15.26 6.75

4

R2 1.4509 1.4972 1.5 3.19 3.38 146.407 134. 150 7.86 2.45
89

R3 0.6346 0.6580 0.7 3.68 10.30 77.960 72.9 70 6.49 10.21

0

R4 0.8905 0.9082 0.9 1.98 1.06 131.536 120. 130 8.46 1.16
4

R5 1.5251 1.5675 1.6 2.78 4.91 68.513 66.0 65 3.53 5.12

9

SESIÓN VIRTUAL
 RESISTOR CAÍDAS DE TENSIÓN CORRIENTES
CALCULADAS MEDIDAS ERROR RELATIVO CALCULADAS MEDIDAS ERROR RELATIVO
CON VALORES CON VALORES
MEDIDOS [V] [%] MEDIDOS [mA] [%]

[V] [mA]

R1 2.0855 2.102 0.79 53.625 54.056 0.80

R2 1.4509 1.463 0.83 146.407 147.609 0.82

R3 0.6346 0.6394 0.75 77.960 78.553 0.76

R4 0.8905 0.8977 0.80 131.536 132.609 0.81

R5 1.5251 1.537 0.78 68.513 69.056 0.79

TABLA 7.
VALOR DE LA FUENTE DE TENSIÓN EN, [V] 15.2

VALOR DE LA CORRIENTE EN EL RESISTOR RINT EN [mA] 161.016

CONCLUSIONES.
El análisis de nodos se utiliza para representar un circuito eléctrico a través de un
sistema de ecuaciones el cual estará apegado a la ley de corrientes de Kirchhoff y
sirve para poder analizar, así como determinar las características y parámetros
eléctricos de dicho circuito de forma bastante precisa.
Hay que aprender a identificar la tensión nodal, de la diferencia de potencial.
Siendo la primera la que se refiere a la tensión que existe entre cierto nodo de un
circuito y el nodo de referencia o tierra y la diferencia de potencial es la resta entre
el voltaje antes de un resistor menos el voltaje después del resistor.
Al finalizar los cálculos posteriores se observó que los errores relativos que
corresponden a la sesión experimental son relativamente bajos, si consideramos
que el error más alto es de 10.21% en el cálculo de la corriente que circula por el
resistor 3, el resto de los valores de corriente tienen un error menor al 6% lo cual
quiere decir que los cálculos son bastante aproximados a los valores medidos. En
cuanto a los errores relativos que corresponde a las caídas de tensión se observó
que son aún más bajos que los obtenidos en la parte correspondiente a corrientes
circulantes siendo el error más alto de 5% obtenido en el cálculo del resistor de
39.89 ohms.
Al final observamos que los errores relativos calculados que corresponden a la
sesión virtual son mucho menores a los obtenidos en la sesión experimental, todos
estos siendo menores al 1%, lo cual se debe a que al igual que en los cálculos
para la sesión experimental se utilizaron los valores de resistencia óhmica medida
en cada resistor, así como a lo ideal que es el simulador que ocupamos en el
laboratorio, el cual no presenta anomalías como las que pueden presentar los
instrumentos de medición empleados en la sesión experimental también hay que
tener presente que el tablero y los cables de conexión que utilizamos poseen una
resistencia óhmica que puede alterar de forma poco relevante nuestros cálculos.
Durante la realización de esta práctica se entendió de mejor forma el
comportamiento de la corriente en vacío y con carga, ya que se observó que si
nosotros manipulábamos la perilla de la corriente hasta los 200 mA en vacío,
cuando conectáramos la carga a la fuente esta se iba reducir, esto debido a que la
carga conectada demanda una corriente mayor.
