Estudio Hidrológico Río Soles y Qda. Afluente

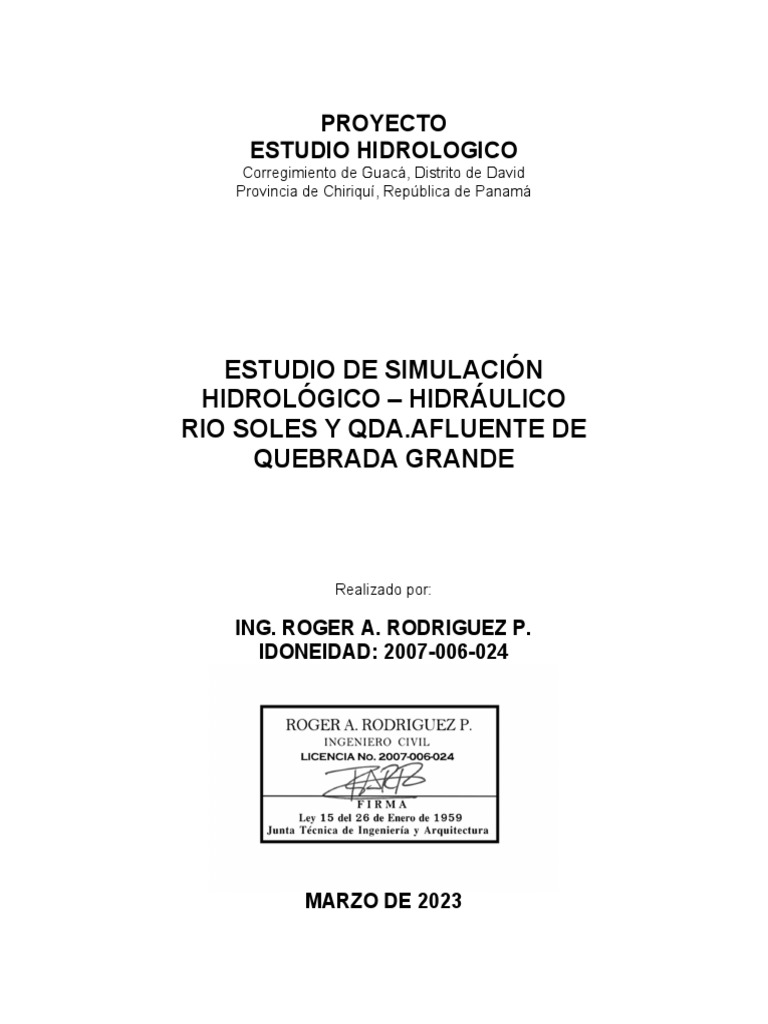

PROYECTO
ESTUDIO HIDROLOGICO
Corregimiento de Guacá, Distrito de David
Provincia de Chiriquí, República de Panamá
ESTUDIO DE SIMULACIÓN
HIDROLÓGICO – HIDRÁULICO
RIO SOLES Y QDA.AFLUENTE DE
QUEBRADA GRANDE
Realizado por:
ING. ROGER A. RODRIGUEZ P.

IDONEIDAD: 2007-006-024
MARZO DE 2023
Estudio De Simulación Hidrológico – Hidráulico
TABLA DE CONTENIDO
INTRODUCCIÓN .......................................................................................................... 1
ANÁLISIS DE LA CUENCA HIDROGRÁFICA Y DEL CAUCE .............................. 2
2.1 Descripción General de la Cuenca en la que se ubica el Proyecto: ......................... 2
DEFINICIÓN DEL RÍO PRINCIPAL ............................................................................ 3
3.1 Área de drenaje: ....................................................................................................... 5
Análisis Climático del Área en Estudio .......................................................................... 7
4.1 Situación geográfica y relieve .................................................................................. 7
4.2 Oceanografía ............................................................................................................ 7
4.3 Meteorología ............................................................................................................ 7
4.4 Clasificación Climática según W. Köppen .............................................................. 8
4.5 Régimen pluviométrico por región .......................................................................... 9
4.6 Precipitación ............................................................................................................ 9
ESTIMACIÓN HIDROLÓGICA DE CAUDALES ..................................................... 10
5.1 Caudal de Escorrentía ............................................................................................ 11
SIMULACIÒN Y MODELO HIDRÀULICO .............................................................. 18
RESULTADOS DE LA MODELACIÓN HIDRÁULICA .................................................. 20
RESULTADOS DE LA MODELACIÓN HIDRÁULICA RIO SOLES ..................... 21
NIVELES SEGUROS DE TERRACERÍA .................................................................. 22
CALCULOS HIDRÀULICOS CRUCE PLUVIAL EXISTENTE ............................... 23
9.1 VERIFICACION HIDRÁULICA DEL CRUCE PLUVIAL EXISTENTE.......... 24
ANÁLISIS DE LOS RETIROS DE LOS LOTES. ....................................................... 25
10.1 Retiros proyectados para la Quebrada Mata Del Tigre y Cuneta ....................... 25
CONCLUSIONES ........................................................................................................ 26
BIBLIOGRAFÍA........................................................................................................... 26
ANEXOS .............................................................................................................................. 27
Secciones Quebrada Afluente de Quebrada Grande............................................................. 29
Secciones Río Soles .............................................................................................................. 33
URBANIZACIÓN VILLAS LOS ALTOS DE BOQUETE

Pág. i
ETAPA IV.1
Estudio Hidrológico – Hidráulico
INTRODUCCIÓN
Este estudio tiene como objetivo la estimación de los caudales de escorrentía y los
niveles de agua máxima extraordinarios para las lluvias con período de Retorno de
1:50 años, para El Río Soles y la Quebrada Afluente de Quebrada Grande, que
atraviesan la finca N°85207, en su condición natural y se realizarán los cálculos
hidráulicos para la verificación de la capacidad hidráulica de las alcantarillas
existentes sobre el cruce pluvial en la carretera Guacá San Pablo.
Los niveles de agua máxima calculados en los cauces del Río Soles y la Quebrada
Afluente de Quebrada Grande podrán utilizarse para la fijación de los niveles
seguros de terracería de la finca; la servidumbre se definirá a partir del borde
superior de barranco, a fin de garantizar un adecuado manejo de las crecidas de
agua durante la época lluviosa, los cuales permitirán definir la servidumbre pluvial
requerida por el Ministerio de Obras Públicas.
Datos legales de la Finca y Propietario:

DATOS LEGALES DE LA FINCA
 Código de Ubicación 4505
 Finca N°85207
 Superficie: 7 ha 8,017.87 m²
 Ubicación: CORREGIMIENTO GUACA, DISTRITO DAVID, PROVINCIA
CHIRIQUÍ
 DATOS LEGALES DEL PROPIETARIO

 DESARROLLO LOS SOLES INC S. A.
 REPRESENTANTE LEGAL: JOSE MANUEL CAMARENA HERMOSO
 CEDULA 8-460-984
ESTUDIO HIDROLÓGICO RÍO SOLES Y

Pág. 1
QDA.AFLUENTE DE QDA GRANDE
ANÁLISIS DE LA CUENCA HIDROGRÁFICA Y DEL CAUCE
2.1 Descripción General de la Cuenca en la que se ubica el Proyecto:
La Finca en estudio, se ubica en la cuenca del río Chiriquí, que se localiza en la

provincia de Chiriquí, en la parte occidental de la República de Panamá, entre las
coordenadas 8º15’ y 8º53’ de Latitud Norte y 82º10’ y 82º33’ de Longitud Oeste.
El área de drenaje de la cuenca del río Chiriquí es de 1995.0 km2, hasta la
desembocadura al mar, y la longitud del río Principal es de 130 Km.
La elevación media de la cuenca es de 270 msnm, y el Volcán Barú, ubicado al
noreste de la cuenca, con una altitud de 3474 msnm.
El río Chiriquí tiene como afluentes principales a los ríos: Caldera, Los Valles,
Estí, Gualaca y los que nacen en las laderas del Volcán Barú como: Cochea, David,
Majagua, Soles y Platanal. Tres esquemas de hidroeléctricas afectan los registros
de caudales de las estaciones del río Chiriquí, en interamericana; David, La
Esperanza y Paja de Sombrero. El sistema de Caldera desvía por un canal, aguas
del río Caldera hacia la Planta Caldera, vertiéndola posteriormente al río Cochea,
esto ocurrió durante el periodo que estuvo en funcionamiento la hidroeléctrica de
Planta Caldera, desde 1955 hasta 1979. Aguas del río Cochea se desviaron por un
canal hacia Planta Dolega, vertiéndolas posteriormente al río David. Desde marzo
de 1984, con el cierre de compuertas y entrada en operación de la central Edwin
Fábrega (Fortuna), aguas del río Chiriquí se desvían por un túnel hacia la Casa de
Máquina de dicha central y luego son vertidas en la quebrada Buenos Aires, que es
un afluente del río Chiriquí.
En la figura Nº1 podemos apreciar las Cuencas de los principales Ríos de Panamá
y su clasificación según las zonas hidrológicamente homogéneas.

Pág. 2
Figura 1: Mapa de Zonas Hidrológicamente Homogéneas
DEFINICIÓN DEL RÍO PRINCIPAL

El cauce principal de la cuenca # 108 denominada río Chiriquí tiene como río
o cauce principal el río Chiriquí y tiene una longitud aproximada de 130 km.
El Río Soles se caracteriza por mantener una corriente de agua permanente duranta
todo el año, es un tributario del Río Majagua. El Rio Soles tiene una longitud
aproximada desde su cabecera o nacimiento hasta el sitio del proyecto de 16.74
kilómetros.
La Quebrada Afluente de la Quebrada, es un tributario del Soles. Tiene una longitud

aproximada desde su cabecera o nacimiento hasta el sitio del proyecto de 602
metros, esta Subcuenca se compone principalmente por las escorrentías
superficiales que se generarán durante las lluvias en los terrenos ubicados en dentro
de los límites de la sub cuenca.

Pág. 3
Figura 2: Cuenca del Río Chiriquí
Fuente: MOP, Manual de Aprobación de planos de 2021.

Pág. 4
3.1 Área de drenaje:

Micro Cuenca del Proyecto: Se define como la delimitación fisiográfica del
área de drenaje tomando en cuenta el cauce principal y sus afluentes. Las áreas
de drenaje del Rio Soles y la Quebrada Afluente de Quebrada Grande, tienen su
cierre en un punto sobre los linderos de del Polígono del proyecto.
El área de la cuenca del Río Soles hasta el sitio de colindancia con la propiedad es
de 872.50 Has y para la Quebrada Afluente de la Quebrada Grande el área de
drenaje es de 13.59 Has.
Podemos apreciar en la tabla N°1 las coordenadas de inicio y fin de los cauces
estudiados y en la Figura N°3 la localización de La Quebrada Mata del Tigre y la
Cuneta con la delimitación de las áreas de drenaje correspondientes.
Tabla 1: Coordenadas UTM-WGS 84 Para Río Soles y Qda. Afluente de Qda.Grande

INICIO FIN
Nombre ESTE (m) NORTE (m) ESTE (m) NORTE (m)
Rio Soles 335304.55 943065.82 335162.75 943393.69
Qda.Afluente 335441.35 943265.36 335343.14 943437.47
de Qda.Grande
Fuente: Equipo Consultor, marzo de 2023

Pág. 5
Figura 3: Sub Cuenca Rio Soles y Quebrada Afluente de Qda Grande
Fuente: Mosaicos 3641 I NE , 3641 I SE , 3741 IV NW, 3741 IV SW - IGNTG.

Pág. 6
Análisis Climático del Área en Estudio
4.1 Situación geográfica y relieve

Hemisferio Norte
Latitud: Entre 7º1’ Norte y 9º39’ Norte
Longitud: Entre 77º10’ Oeste y 83º03’ Oeste
Panamá está ubicada en la zona intertropical próxima al Ecuador terrestre.
Es una franja de tierra angosta orientada de Este a Oeste y bañada en sus
costas por el Mar Caribe y el Océano Pacífico.
Uno de los factores básicos en la definición del clima es la orografía, ya que

el relieve no sólo afecta el régimen térmico produciendo disminución de la
temperatura del aire con la elevación, sino que afecta la circulación
atmosférica de la región y modifica el régimen pluviométrico general.
4.2 Oceanografía
Las grandes masas oceánicas del Atlántico y Pacífico son las principales
fuentes del alto contenido de humedad en nuestro ambiente y debido a lo
angosto de la franja que separa estos océanos, el clima refleja una gran
influencia marítima. La interacción océano-atmósfera determina en gran
medida las propiedades de calor y humedad de las masas de aire que
circulan sobre los océanos. Las corrientes marinas están vinculadas
estrechamente a la rotación de la tierra y a los vientos.
4.3 Meteorología
El anticiclón semipermanente del Atlántico Norte, afecta sensiblemente las
condiciones climáticas de nuestro país, ya que desde este sistema se
generan los vientos alisios del nordeste que en las capas bajas de la
atmósfera llegan a nuestro país, determinando sensiblemente el clima de la
República.
Pág. 7
Existe una zona de confluencia de los vientos alisios de ambos hemisferios

(norte y sur) que afecta el clima de los lugares que caen bajo su influencia y
que para nuestro país tiene particular importancia: la Zona de Convergencia
Intertropical (ZCIT), la cual se mueve siguiendo el movimiento aparente del
sol a través del año. Esta migración norte-sur de la ZCIT produce las dos
estaciones (seca y lluviosa) características de la mayor parte de nuestro
territorio.
4.4 Clasificación Climática según W. Köppen

Los índices que dan los límites entre diferentes climas en el sistema de clasificación
climática de Köppen coinciden con los grupos de vegetación y se basan en datos
de temperaturas medias mensuales, temperatura media anual, precipitaciones
medias mensuales y precipitación media anual.
Este tipo de sistema de clasificación distingue zonas climáticas y, dentro de ellas,

tipos de clima, de tal manera que resultan 13 tipos fundamentales de climas.
Para Panamá, básicamente se han estipulado 2 zonas climáticas:

 La Zona A: Comprende los climas tropicales lluviosos en donde la
temperatura media mensual de todos los meses del año es mayor de 18ºC.
En esta zona climática se desarrollan las plantas tropicales cuyos
requerimientos son mucho calor y humedad, o sea, que son zonas de
vegetación megaterma.
 La Zona C: Comprende los climas templados lluviosos en que la temperatura

media mensual más cálida es mayor de 10ºC y la temperatura media
mensual más fría es menor de 18ºC, pero mayor de -3ºC. La vegetación
característica de esta zona climática necesita calor moderado y suficiente
humedad, pero generalmente no resiste extremos térmicos o pluviométricos,
las zonas que se distinguen son de vegetación masoterma.

Pág. 8
4.5 Régimen pluviométrico por región

 Región Pacífico: Se caracteriza por abundantes lluvias, de intensidad entre
moderada a fuerte, acompañadas de actividad eléctrica que ocurren
especialmente en horas de la tarde. La época de lluvias se inicia en firme en
el mes de mayo y dura hasta noviembre, siendo los meses de septiembre y
octubre los más lluviosos; dentro de esta temporada se presenta
frecuentemente un período seco conocido como Veranillo, entre julio y
agosto.
El período entre diciembre y abril corresponde a la época seca. Las máximas

precipitaciones en esta región están asociadas generalmente a sistemas
atmosféricos bien organizados, como las ondas y ciclones tropicales
(depresiones, tormentas tropicales y huracanes), y a la ZCIT.
4.6 Precipitación
A continuación, se presenta los datos históricos de las estaciones pluviométricas
ubicada en Cermeño y Los Palomos
Estos datos se presentan a manera de referencia para conocer el comportamiento

pluvial de la zona.
En la Figura N°4 se puede notar que el promedio anual de precipitación pluvial es

de 277.1 mm y la lluvia máxima registrada es de 1071.8 mm durante el mes de
octubre para la estación pluviométrica localizada en Cermeño
En la Figura N°5 se puede notar que el promedio anual de precipitación pluvial es

de 363.7 mm y la lluvia máxima histórica registrada es de 1271.3 mm durante el
mes de octubre para la estación pluviométrica localizada en Los Palomos

Pág. 9
Figura 4: Datos Históricos de Lluvias en la Estación Cermeño
Fuente: Empresa de Transmisión Eléctrica de Panamá, marzo de 2023
Figura 5: Datos Históricos de Lluvias en la Estación Los Palomos
Fuente: Empres de Transmisión Eléctrica de Panamá, marzo de 2023
ESTIMACIÓN HIDROLÓGICA DE CAUDALES
Para la estimación del caudal de escorrentía superficial de la sub cuenca de la

Quebrada Afluente de la Quebrada Grande se consideró la aplicación del Método
Racional en virtud de que el área total de la sub cuencas es menor de 250
Hectáreas, que corresponden al máximo de área establecido por el Ministerio de
Obras Públicas para la aplicación de ese Método.

Pág. 10
5.1 Caudal de Escorrentía

El Método Racional permite estimar la escorrentía de la cuenca hidrográfica
mediante la expresión 1:
Q = CIA/360 (1)
Donde:
Q = caudal en m3/seg.
C = coeficiente de escorrentía, el cual varía según las características del
terreno, forma de la cuenca y previsión de desarrollos futuros.
I = intensidad de lluvia en mm/hora.
A = área de la cuenca en Has.
El coeficiente de escorrentía (C) a utilizar será igual a 0.85 el cual es exigido por el
Ministerio de Obras Públicas para diseños pluviales en áreas rurales y en rápido
crecimiento.
La estimación de caudales se realizará para los períodos de retorno de, 1:10 años,
1:50, siendo el período de 1:50 años el normalmente exigido por el MOP para el
análisis de niveles de inundación o para la determinación de niveles de terracería
seguros del proyecto.
Para la estimación de los caudales de escorrentía, la intensidad de lluvia se estimará

utilizando las fórmulas, tomadas de las curvas Intensidad-Duración y Frecuencia de
la cuenca del Río Chiriquí, según el Manual para Aprobación de Planos vigente,
publicado por el Ministerio de Obras Públicas.
Donde:
i= Intensidad de lluvia en pulg/hr
Tc= Tiempo de Concentración en minutos
El tiempo de concentración en minutos (Tc) se estima mediante la ecuación de

Kirpchich:

Pág. 11
Tc= 0.01947*(L3/H)0.385 (2)
Donde:
L= Longitud del cauce en metros
H= diferencia de elevación en metros
Tc= tiempo de concentración en minutos
i=intensidad en mm/hr
 Intensidad para 10 años

323
𝑖= (3)
36 + Tc

370
𝑖= (4)
Tc + 33

445
𝑖= (5)
𝑇𝑐 + 37
Cálculo del Tiempo de Concentración para la Quebrada aplicando la ecuación Nº 2
Tc= 0.01947*(6023/ (260-250)0.385
Tc= 13.03 minutos = 0.22 Hrs (Quebrada)

Pág. 12
Cálculo de Caudal Hidrológico

Mediante el Método Racional
Proyecto: Estudio Hidrológico RIO SOLES

Lugar: Guaca
QDA. AFLUENTE DE QDA.GRANDE
Área de la cuenca ( A )= 13.59 Has
Longitud del cauce ( L )= 0.602 km
Coeficiente de escorrentía ( C )= 0.85
Pendientes S= 1.66 %
Tiempo de concentración ( t )= 13.03 min
Período de retorno = 1:10 años
Intensidad de lluvia ( i=(323/(36+ 13.03))= 167.35 mm/hr
Caudal (Q) = 0.85 *167.35 * 13.59 /360= 5.37 m3/s
Intensidad de lluvia ( i=(370/(33+ 13.03))= 204.19 mm/hr
Caudal (Q)= 0.85 * 204.19 * 13.59 /360= 6.55 m3/s
Intensidad de lluvia ( i=(445/(37 +13.03 ))= 225.94 mm/hr
Caudal ( Q )= 0.85 * 225.94 *13.59 /360= 7.25 m3/s

Pág. 13
El cálculo de Caudal para el Río Soles se realizó mediante el método de Crecidas

Máximas.
El Método de Crecidas Máximas consiste en los siguientes pasos básicos:

1. Determinar en que zona se encuentra la cuenca según el mapa de Regiones
Hidrológicamente Homogéneas
2. De acuerdo a la Zona se debe seleccionar el Número de Ecuación aplicable
para determinar el Caudal Máximo y la tabla correspondiente para la
distribución de frecuencias
3. Ubicar los factores según el periodo de retorno y la tabla de distribución de
frecuencias.
La estimación de caudales se realizará para los períodos de retorno de 1:10 años,

1:50, y 1:00, siendo el período de 1:50 años el normalmente exigido por el MOP
para el análisis de niveles de inundación o para la determinación de niveles de
terracería seguros mientras que el período de 1:10 años, permitirá definir los niveles
de descarga para los sistemas pluviales del proyecto.
Figura 6: Ubicación de la Cuenca de la Quebrada Grande En el Mapa

De Regiones Hidrológicamente Homogéneas
Proyecto

Pág. 14
Cálculo del Tiempo de Concentración para la cuneta aplicando la ecuación Nº 2
Tc= 0.01947*(167403/ (866-250))0.385
Tc= 124.11 minutos = 2.07 Hrs (Río Soles)
Figura 7: Ecuaciones de Caudales Máximos según las

Regiones Hidrológicamente Homogéneas
Fuente: ETESA, Análisis Regional de Crecidas Máximas septiembre de 2008

Considerando que el proyecto se localiza en la Zona N°4 Se procederá a utilizar la
ecuación N°2. Qmax= 25A0.59 y la distribución de frecuencias de la Tabla #4

Pág. 15
Figura 8: Factores Para Diferentes Períodos de Retorno
Fuente: ETESA, Análisis Regional de Crecidas Máximas septiembre de 2008
A continuación, se muestran los cálculos realizados para determinar el caudal

máximo mediante el método del Análisis de Crecidas Máximas de Etesa para la sub
cuenca del Río Soles.

Pág. 16
METODO DE CRECIDAS MAXIMAS DE ETESA
1. Area de drenaje: A = 8.725 km2

2. Zona que pertenece la Cuenca del mapa figura 73: Zona 4
3. Caudal Maximo Promedio cuadro 7 pag 93:
Zona 4, Ecuacion 2: Qmáx = 25*A^0.59

Qmáx = 25 * (8.725)^0.59 = 89.741 m3/s
4. Caudal Maximo Instantaneo para periodos de recurrencia 10 ,20, 50 y 100 años

( usando el cuadro 6 y la tabla #4 para la zona 2 )
Qmax-i = Qmáx* (factor tabla# 4)
Para 10 Años: Qmax-10 = 89.741 * 1.55 = 139.099 m3/s

Para 20 Años Qmax-20 = 89.741 *1.78 = 159.739 m3/s
Para 50 Años: Qmax-50 = 89.741 * 2.10 = 188.456 m3/s
Para 100 Años: Qmax-100 = 89.741 * 2.33 = 209.097 m3/s
Cuadro Resumen
Tr, años Tabla #4 Qmáx-i (m3/s)
10 1.55 139.099
20 1.78 159.739
50 2.10 188.456
100 2.33 209.097
En la Tabla 2 se muestran los caudales obtenidos para los cauces estudiados.
Tabla 2: Caudales Hidrológicos Rio Soles y Quebrada Afluente Qda.Grande
Río Soles Qda Afluente de

Qda Grande
Período Q (m3/s) Q (m3/s)
1:10 139.09 5.37
1:50 188.46 6.55
1:100 209.09 7.25
Fuente: Datos del proyecto, marzo de 2023

Pág. 17
SIMULACIÒN Y MODELO HIDRÀULICO
Las modelaciones Hidrológicas-Hidráulicas tienen la finalidad de analizar el

comportamiento de los cauces ya sean naturales o artificiales, estas modelaciones
en muchos de los casos están sujetas a factores variables como los son las
precipitaciones y los caudales registrados en los canales naturales o artificiales.
Para este estudio se realizó la modelación Hidrológica-Hidráulica del Río Soles
y la Quebrada Afluente de la Quebrada Grande hasta cercanías; estas
modelaciones cubren la mayoría eventos extraordinarios que puedan ocurrir
basándose en los métodos estadísticos y fórmulas comúnmente establecidas.
Para esta labor se utiliza el software de aplicación HEC-RAS, creado por el
cuerpo de Ingeniería de la Armada de Estados Unidos de América (US ARMY
ENGINEER CORP), Este cuerpo de ingeniería desarrolló este software con el
objetivo de simular las crecidas máximas para diferentes periodos de ocurrencia,
al cual se utiliza la topografía de los perfiles transversales del área de influencia
del proyecto, Los resultados y objetivos, se enfocan en la comprobación grafica
simulada de cada uno de los niveles de crecida. Se aplicará este modelo para la
condición original de los cauces en estudio.
El diseño hidráulico para realizar el cruce pluvial en la cuneta dentro de las
servidumbres pluviales asignadas se realizará mediante la aplicación H-Canales, y
así poder determinar los niveles de agua máximos dentro de las alcantarillas.
Para la estimación de los niveles de agua se consideró un valor de rugosidad
Manning n=0.013 para las alcantarillas de concreto y n=0.025 para los cauces de
las quebrada y el Río.

Pág. 18
Figura 9: Planta de Secciones para la Cuneta y Qda Mata del Tigre
QUEBRADA
CRUCE
PLUVIAL
EXISTENTE
2 LINEAS ALC.
RIO SOLES
DE =42”
PUENTE
EXISTENTE
SOBRE RIO
SOLES

Pág. 19
RESULTADOS DE LA MODELACIÓN HIDRÁULICA

QUEBRADA AFLUENTE DE QUEBRADA GRANDE
Estación Q Total Fondo NAME E.G. Elev E.G. Slope Vel Total Area de Flujo Espejo Froude # Chl
(m3/s) (m) (m) (m) (m/m) (m/s) (m2) (m)
0 6.55 246.19 246.94 247.26 0.013339 2.49 2.63 6.27 1.23
20 6.55 247.15 247.55 247.97 0.073938 2.87 2.28 16.66 2.47
40 6.55 248.55 248.67 248.87 0.057103 1.97 3.32 35.48 2.06
60 6.55 248.5 249.37 249.89 0.021215 3.19 2.05 4.75 1.55
80 6.55 248.72 249.69 250.32 0.027866 3.51 1.87 4.63 1.76
100 6.55 249.31 250.23 250.5 0.008138 2.32 2.82 5.07 1
120 6.55 249.21 249.71 250.13 0.041996 2.87 2.28 10.97 2.01
140 6.55 250.32 250.7 250.84 0.014407 1.61 4.06 20.83 1.17
160 6.55 250.25 250.54 251.03 0.057567 3.08 2.13 11.7 2.3
180 6.55 250.56 251.35 251.68 0.016714 2.56 2.56 6.76 1.33
200 6.55 250.85 251.48 251.93 0.021928 2.96 2.21 5.95 1.55
220 6.55 251.43 252 252.34 0.020013 2.58 2.54 7.91 1.45
Podemos apreciar que los resultados del nivel máximo de aguas extraordinarios en
la Quebrada para su condición original se encuentran comprendidos entre la
elevación 246.94 m y 252.00 m. Los tirantes máximos para el caudal de 6.55 m 3/s
se mantienen dentro de la sección sin sobrepasar las mismas y poner en riesgo de
inundación a los terrenos adyacentes.
ESTUDIO HIDROLÓGICO RÍO SOLES Y QDA.AFLUENTE DE

Pág. 20
QDA GRANDE
RESULTADOS DE LA MODELACIÓN HIDRÁULICA RIO SOLES
Estación Q Total Fondo NAME E.G. Elev E.G. Slope Vel Total Area de Flujo Espejo Froude # Chl
(m3/s) (m) (m) (m) (m/m) (m/s) (m2) (m)
0 188.46 237.29 240.44 241.6 0.005408 4.76 39.55 17.3 1.01
20 188.46 237.34 239.46 241.62 0.017204 6.5 28.99 20.25 1.74
40 188.46 238.27 240.32 241.95 0.011963 5.65 33.33 21.88 1.46
60 188.46 238.67 240.41 242.31 0.015535 6.11 30.86 22.11 1.65
80 188.46 238.81 240.7 242.61 0.014479 6.13 30.75 20.57 1.6
100 188.46 239.39 241.44 242.9 0.010453 5.36 35.19 22.31 1.36
120 188.46 239.26 241.01 243.5 0.021475 6.98 27.01 19.92 1.91
140 188.46 239.91 241.49 243.96 0.024237 6.95 27.12 22.51 2.02
160 188.46 239.57 241.81 244.48 0.02217 7.25 26.01 18.69 1.96
180 188.46 240.48 242.31 244.92 0.020899 7.15 26.34 18.34 1.91
200 188.46 241.13 243.03 245.32 0.016592 6.71 28.09 17.7 1.7
220 188.46 241.48 243.16 245.81 0.022017 7.2 26.17 18.64 1.94
240 188.46 241.53 243.9 246.22 0.016431 6.75 27.92 17.23 1.69
260 188.46 242.33 244.48 246.56 0.0155 6.38 29.52 19.15 1.64
280 188.46 242.46 244.56 247.04 0.02066 6.98 27.02 19.11 1.87
300 188.46 242.45 245.11 247.39 0.013732 6.68 28.2 14.84 1.55
320 188.46 243.32 245.5 247.7 0.017292 6.58 28.64 19.72 1.74
340 188.46 243.99 245.94 248.05 0.016695 6.44 29.28 20.37 1.71
360 188.46 244.66 246.49 248.44 0.019976 6.18 30.49 26.09 1.83
Podemos apreciar que los resultados del nivel máximo de aguas extraordinarios en
el Río Soles para su condición original se encuentran comprendidos entre la
elevación 240.44 m a 246.49 m. Los tirantes máximos para el caudal de 188.46 m 3/s
se mantienen dentro de la sección sin sobrepasar las mismas y poner en riesgo de
inundación a los terrenos adyacentes.

Pág. 21
QDA GRANDE
NIVELES SEGUROS DE TERRACERÍA
La determinación de los niveles seguros de terracería se realizará en función a los

niveles máximos de aguas más una altura de 1.50 metros a fin de garantizar que
los terrenos adyacentes a los cauces de la quebrada y la cuneta no sean sometidos
a un riesgo de inundación.
Tabla 3: Niveles Mínimos Seguros de Terracería Quebrada

Afluente de Quebrada Grande
ESTACION Q Total FONDO NAME TIRANTE NIVEL

SEGURO
TERRACERÍA
(m3/s) (m) (m) (m) (m)
0 6.55 246.19 246.94 0.75 248.44
20 6.55 247.15 247.55 0.4 249.05
40 6.55 248.55 248.67 0.12 250.17
60 6.55 248.5 249.37 0.87 250.87
80 6.55 248.72 249.69 0.97 251.19
100 6.55 249.31 250.23 0.92 251.73
120 6.55 249.21 249.71 0.5 251.21
140 6.55 250.32 250.7 0.38 252.2
160 6.55 250.25 250.54 0.29 252.04
180 6.55 250.56 251.35 0.79 252.85
200 6.55 250.85 251.48 0.63 252.98
220 6.55 251.43 252 0.57 253.5
Fuente: Datos del Proyecto, marzo de 2023
Los resultados para los niveles seguros de terracería los podemos apreciar en la
Tabla Nº3, los cuales se encuentran comprendidos desde la cota 248.44 m a la cota
253.50 m., cabe resaltar que el tirante de agua máximo es de 0.97 m para la sección
0k+060

Pág. 22
QDA GRANDE
Tabla 4: Niveles Mínimos Seguros de Terracería Quebrada Mata del Tigre
ESTACION Q Total FONDO NAME TIRANTE NIVEL

SEGURO
TERRACERÍA
(m3/s) (m) (m) (m) (m)
0 188.46 237.29 240.44 3.15 241.94
20 188.46 237.34 239.46 2.12 240.96
40 188.46 238.27 240.32 2.05 241.82
60 188.46 238.67 240.41 1.74 241.91
80 188.46 238.81 240.7 1.89 242.2
100 188.46 239.39 241.44 2.05 242.94
120 188.46 239.26 241.01 1.75 242.51
140 188.46 239.91 241.49 1.58 242.99
160 188.46 239.57 241.81 2.24 243.31
180 188.46 240.48 242.31 1.83 243.81
200 188.46 241.13 243.03 1.9 244.53
220 188.46 241.48 243.16 1.68 244.66
240 188.46 241.53 243.9 2.37 245.4
260 188.46 242.33 244.48 2.15 245.98
280 188.46 242.46 244.56 2.1 246.06
300 188.46 242.45 245.11 2.66 246.61
320 188.46 243.32 245.5 2.18 247
340 188.46 243.99 245.94 1.95 247.44
360
Fuente: Datos del Proyecto, marzo 2023
Los resultados para los niveles seguros de terracería los podemos apreciar en la
Tabla Nº5, los cuales se encuentran comprendidos desde la cota 241.94 m a la cota
247.44 m , el tirante máximo presentado es de 3.15 m para la estación 0k+000
CALCULOS HIDRÀULICOS CRUCE PLUVIAL EXISTENTE
Actualmente existe un cruce pluvial sobre la carretera Guaca San Pablo frente a la
finca, por lo que se utilizará la aplicación H Canales en la que se presentan los
resultados obtenidos para la evaluación de la capacidad hidráulica de la alcantarilla
existente.

Pág. 23
QDA GRANDE
9.1 VERIFICACION HIDRÁULICA DEL CRUCE PLUVIAL EXISTENTE
El cruce Pluvial existente se compone de dos líneas de alcantarillas de =42

pulgadas, se procederá a realizar una conversión del sistema de dos tuberías por
un sistema de una alcantarilla hidráulicamente equivalente, para esto utilizamos la
siguiente ecuación:
𝟑
𝑫𝟐 = 𝒏 𝟖 𝑫𝟏
Donde D1 corresponde al diámetro del sistema de alcantarillas y D2 corresponde a

la alcantarilla única equivalente.
𝟑
𝑫𝟐 = 𝟐 𝟖 𝟒𝟐" = 54.47" = 𝟏. 𝟑𝟖𝒎
De acuerdo a la ecuación anterior se puede concluir que el sistema existente de

dos alcantarillas de 42” es equivalente a una línea de alcantarillas de 54” o 1.38 m,
por lo cual en los cálculos de capacidad hidráulica utilizaremos el diámetro de 54”
o 1.38m.
Figura 10: Resultados Alcantarillas Existentes
Se puede apreciar en los resultados de la figura N°10 que para el caudal máximo
de 6.55 m3/s la alcantarilla existente presenta un tirante de 0.99 m. Lo cual nos
permite evaluar la capacidad de la misma mediante la siguiente ecuación.

Pág. 24
QDA GRANDE
y/D*100 < 80%

(0.99 m / 1.54 m) *100 = 64.29% < 80%
La evaluación de la capacidad hidráulica nos demuestra que el sistema de

alcantarillas existentes posee la capacidad para transportar el caudal máximo
esperado para el período de retorno de 1 en 50 años.
ANÁLISIS DE LOS RETIROS DE LOS LOTES.
10.1 Retiros proyectados para la Quebrada Mata Del Tigre y Cuneta
El retiro para demarcar la servidumbre de la Quebrada y del Rio se considerará

aplicando una distancia de 10.00 m a ambos lados del borde de barranco natural.
10.00 SERV.
10.00 SERV.
B.B
B.B

Pág. 25
QDA GRANDE
CONCLUSIONES
Los modelos hidráulicos realizados en este estudio han considerado las lluvias con
mayor intensidad para los períodos de retorno 1:50 años, las dos líneas de
alcantarillas existentes de =42” para el cruce pluvial sobre la carretera Guaca San
Pablo poseen la capacidad hidráulica para conducir los caudales máximos
esperados de 6.55 m3/s.
Los niveles de agua máximos extraordinarios para el caudal de 188.46 m 3/s

correspondientes a una lluvia con periodo de retorno de 1:50 años en el Río Soles
se encuentran dentro de la sección natural de manera que no representan riesgos
de inundación los terrenos o futuras edificaciones.
El nivel de la terracería recomendado en cada caso se estableció para una altura

de 1.50 metros sobre el nivel de aguas máxima, el cual debe cumplirse para no
comprometer las futuras edificaciones ante una inundación.
BIBLIOGRAFÍA
1. Ministerio de Obras Públicas. Manual de Requisitos para la Revisión de

Planos. 3ª Edición Revisada abril de 2021.
2. Empresa de Transmisión Eléctrica, S. A. Gerencia de Hidrometeorología.

Resumen Técnico. Análisis Regional de Crecidas Máximas de Panamá.
Período 1971-2006.Septiembre 2008.Crecida

Pág. 26
QDA GRANDE
ANEXOS

Pág. 27
QDA GRANDE
PERFIL DEL NIVEL DE AGUAS MÁXIMAS

QUEBRADA AFLUENTE DE QUEBRADA GRANDE
Cruce Pluvial Existente de

Doble Alcantarilla de =42”
PERFIL DEL NIVEL DE AGUAS MÁXIMAS

RIO SOLES

Pág. 28
QDA GRANDE
Secciones
Quebrada
Afluente de
Quebrada Grande

Pág. 29
QDA GRANDE

Pág. 30
QDA GRANDE

Pág. 31
QDA GRANDE

Pág. 32
QDA GRANDE
Secciones Río
Soles

Pág. 33
QDA GRANDE

Pág. 34
QDA GRANDE

Pág. 35
QDA GRANDE

Pág. 36
QDA GRANDE

Pág. 37
QDA GRANDE

Pág. 38
QDA GRANDE

Estudio Hidrológico Río Soles y Qda. Afluente

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estudio Hidrológico Río Soles y Qda. Afluente

Cargado por

Copyright:

Formatos disponibles

PROYECTO

ING. ROGER A. RODRIGUEZ P.

URBANIZACIÓN VILLAS LOS ALTOS DE BOQUETE

Datos legales de la Finca y Propietario:

 DATOS LEGALES DEL PROPIETARIO

ESTUDIO HIDROLÓGICO RÍO SOLES Y

ANÁLISIS DE LA CUENCA HIDROGRÁFICA Y DEL CAUCE

2.1 Descripción General de la Cuenca en la que se ubica el Proyecto:

La Finca en estudio, se ubica en la cuenca del río Chiriquí, que se localiza en la

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Figura 1: Mapa de Zonas Hidrológicamente Homogéneas

DEFINICIÓN DEL RÍO PRINCIPAL

La Quebrada Afluente de la Quebrada, es un tributario del Soles. Tiene una longitud

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Figura 2: Cuenca del Río Chiriquí

Fuente: MOP, Manual de Aprobación de planos de 2021.

ESTUDIO HIDROLÓGICO RÍO SOLES Y

3.1 Área de drenaje:

Tabla 1: Coordenadas UTM-WGS 84 Para Río Soles y Qda. Afluente de Qda.Grande

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Figura 3: Sub Cuenca Rio Soles y Quebrada Afluente de Qda Grande

Fuente: Mosaicos 3641 I NE , 3641 I SE , 3741 IV NW, 3741 IV SW - IGNTG.

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Análisis Climático del Área en Estudio

4.1 Situación geográfica y relieve

Uno de los factores básicos en la definición del clima es la orografía, ya que

Existe una zona de confluencia de los vientos alisios de ambos hemisferios

4.4 Clasificación Climática según W. Köppen

Este tipo de sistema de clasificación distingue zonas climáticas y, dentro de ellas,

Para Panamá, básicamente se han estipulado 2 zonas climáticas:

 La Zona C: Comprende los climas templados lluviosos en que la temperatura

ESTUDIO HIDROLÓGICO RÍO SOLES Y

4.5 Régimen pluviométrico por región

El período entre diciembre y abril corresponde a la época seca. Las máximas

Estos datos se presentan a manera de referencia para conocer el comportamiento

En la Figura N°4 se puede notar que el promedio anual de precipitación pluvial es

En la Figura N°5 se puede notar que el promedio anual de precipitación pluvial es

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Figura 4: Datos Históricos de Lluvias en la Estación Cermeño

Fuente: Empresa de Transmisión Eléctrica de Panamá, marzo de 2023

Figura 5: Datos Históricos de Lluvias en la Estación Los Palomos

Fuente: Empres de Transmisión Eléctrica de Panamá, marzo de 2023

ESTIMACIÓN HIDROLÓGICA DE CAUDALES

Para la estimación del caudal de escorrentía superficial de la sub cuenca de la

ESTUDIO HIDROLÓGICO RÍO SOLES Y

5.1 Caudal de Escorrentía

Para la estimación de los caudales de escorrentía, la intensidad de lluvia se estimará

El tiempo de concentración en minutos (Tc) se estima mediante la ecuación de

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Tc= 0.01947*(L3/H)0.385 (2)

 Intensidad para 10 años

 Intensidad para 50 años

 Intensidad para 100 años

Cálculo del Tiempo de Concentración para la Quebrada aplicando la ecuación Nº 2

Tc= 0.01947*(6023/ (260-250)0.385

Tc= 13.03 minutos = 0.22 Hrs (Quebrada)

ESTUDIO HIDROLÓGICO RÍO SOLES Y

Cálculo de Caudal Hidrológico

Proyecto: Estudio Hidrológico RIO SOLES

Área de la cuenca ( A )= 13.59 Has

Longitud del cauce ( L )= 0.602 km

Coeficiente de escorrentía ( C )= 0.85

Caudal (Q) = 0.85 167.35 13.59 /360= 5.37 m3/s
