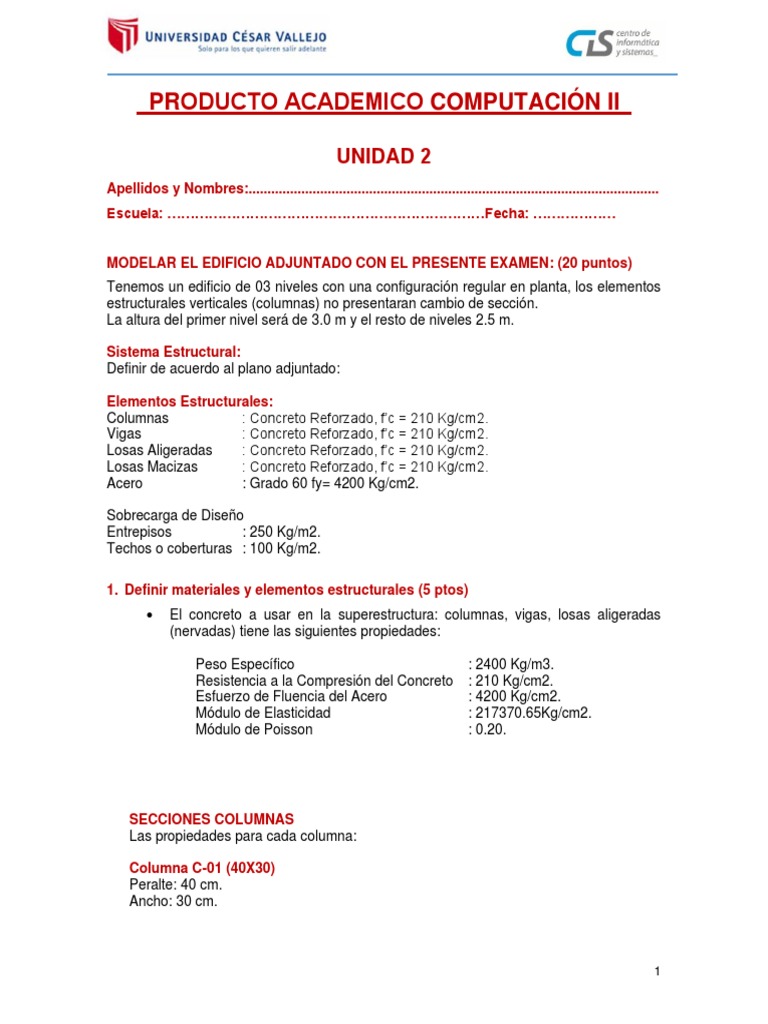

PRODUCTO ACADEMICO COMPUTACIÓN II

UNIDAD 2
Apellidos y Nombres:.............................................................................................................
Escuela: ……………………………………………………………Fecha: ………………

MODELAR EL EDIFICIO ADJUNTADO CON EL PRESENTE EXAMEN: (20 puntos)

Tenemos un edificio de 03 niveles con una configuración regular en planta, los elementos
estructurales verticales (columnas) no presentaran cambio de sección.
La altura del primer nivel será de 3.0 m y el resto de niveles 2.5 m.

Sistema Estructural:
Definir de acuerdo al plano adjuntado:

Elementos Estructurales:
Columnas : Concreto Reforzado, f’c = 210 Kg/cm2.
Vigas : Concreto Reforzado, f’c = 210 Kg/cm2.
Losas Aligeradas : Concreto Reforzado, f’c = 210 Kg/cm2.
Losas Macizas : Concreto Reforzado, f’c = 210 Kg/cm2.
Acero : Grado 60 fy= 4200 Kg/cm2.

Sobrecarga de Diseño
Entrepisos : 250 Kg/m2.
Techos o coberturas : 100 Kg/m2.

1. Definir materiales y elementos estructurales (5 ptos)

• El concreto a usar en la superestructura: columnas, vigas, losas aligeradas
(nervadas) tiene las siguientes propiedades:

Peso Específico : 2400 Kg/m3.

Resistencia a la Compresión del Concreto : 210 Kg/cm2.
Esfuerzo de Fluencia del Acero : 4200 Kg/cm2.
Módulo de Elasticidad : 217370.65Kg/cm2.
Módulo de Poisson : 0.20.

SECCIONES COLUMNAS
Las propiedades para cada columna:

Columna C-01 (40X30)

Peralte: 40 cm.
Ancho: 30 cm.

1
 SECCIONES VIGAS
Las propiedades para cada viga:

Viga VP (25x50)
Peralte bruto: 50 cm.
Ancho: 25 cm.

Secciones: Losas
losas aligeradas en una dirección se tendrán las siguientes propiedades:

Se tiene en el proyecto una losa aligerada en una dirección de las siguientes

características:
Altura Total (Ht): 20 cm.
Peso de la losa: 300 Kg/m2.

2. Modelar la estructura y definir lo siguiente: (7 pto)

Espectro de Sismo
Calcular el espectro de sismo inelástico con un factor de reducción sísmica de acuerdo
a los sistemas estructurales elegidos.

Considerar que el proyecto se realizará en la ciudad de Trujillo y el suelo es un tipo S3.

El uso que se le dará corresponde a vivienda.

Peso de la Edificación para el Cálculo de la Fuerza Sísmica

Se considerará la participación del 100% del peso propio y cargas muertas, el 25% de
las sobrecargas en los entrepisos.

Cargas

Cargas Muertas:
- Peso de losa aligerada : 300 kg/m2
- Peso de acabado : 100 kg/m2

Cargas Vivas:
- Sobrecarga en pisos típicos : 250 kg/m2
- Sobrecarga ultimo nivel : 100 kg/m2
