Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición

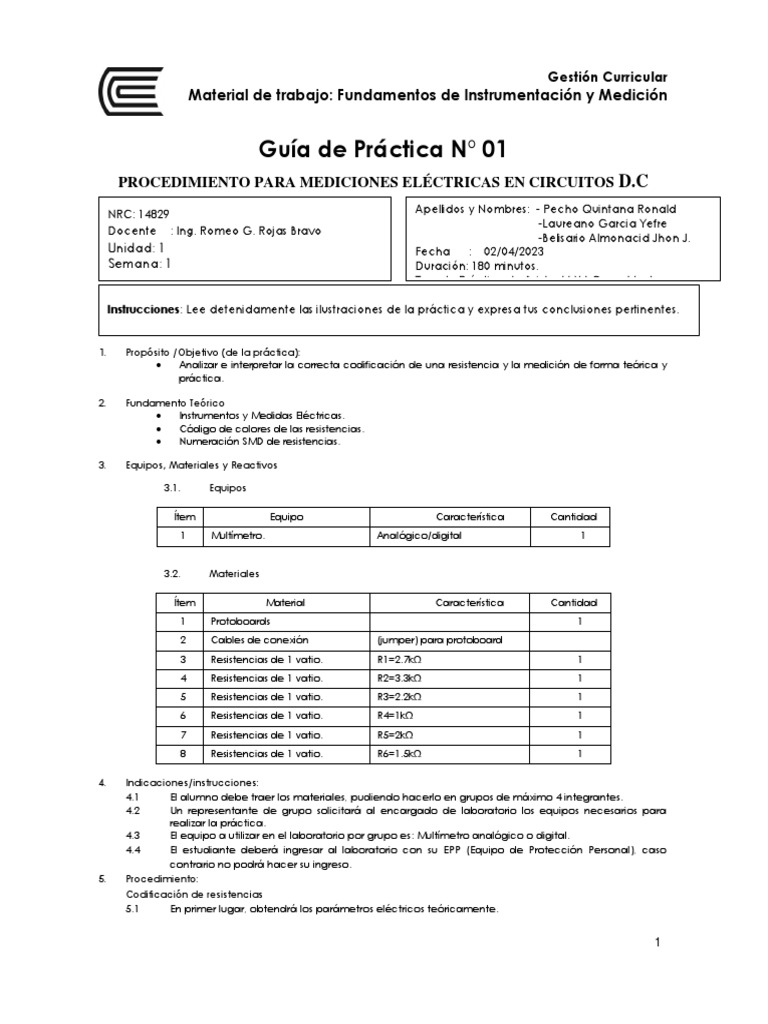

Guía de Práctica N° 01
PROCEDIMIENTO PARA MEDICIONES ELÉCTRICAS EN CIRCUITOS D.C
NRC: 14829 Apellidos y Nombres: - Pecho Quintana Ronald
-Laureano Garcia Yefre
Docente : Ing. Romeo G. Rojas Bravo
-Belisario Almonacid Jhon J.
Unidad: 1 Fecha : 02/04/2023
Semana: 1 Duración: 180 minutos.
Tipo de Práctica: Individual ( X ) Grupal ( )
Instrucciones: Lee detenidamente las ilustraciones de la práctica y expresa tus conclusiones pertinentes.
1. Propósito /Objetivo (de la práctica):
Analizar e interpretar la correcta codificación de una resistencia y la medición de forma teórica y
práctica.
2. Fundamento Teórico
Instrumentos y Medidas Eléctricas.
Código de colores de las resistencias.
Numeración SMD de resistencias.
3. Equipos, Materiales y Reactivos
3.1. Equipos
Ítem Equipo Característica Cantidad
1 Multímetro. Analógico/digital 1
3.2. Materiales
Ítem Material Característica Cantidad
1 Protoboards 1
2 Cables de conexión (jumper) para protoboard
3 Resistencias de 1 vatio. R1=2.7kΩ 1
4 Resistencias de 1 vatio. R2=3.3kΩ 1
5 Resistencias de 1 vatio. R3=2.2kΩ 1
6 Resistencias de 1 vatio. R4=1kΩ 1
7 Resistencias de 1 vatio. R5=2kΩ 1
8 Resistencias de 1 vatio. R6=1.5kΩ 1
4. Indicaciones/instrucciones:
4.1 El alumno debe traer los materiales, pudiendo hacerlo en grupos de máximo 4 integrantes.
4.2 Un representante de grupo solicitará al encargado de laboratorio los equipos necesarios para
realizar la práctica.
4.3 El equipo a utilizar en el laboratorio por grupo es: Multímetro analógico o digital.
4.4 El estudiante deberá ingresar al laboratorio con su EPP (Equipo de Protección Personal), caso
contrario no podrá hacer su ingreso.
5. Procedimiento:
Codificación de resistencias
5.1 En primer lugar, obtendrá los parámetros eléctricos teóricamente.
1
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
5.2 Teniendo la solución teórica, utilizará el multímetro para leer el valor de la resistencia y comparará
este valor con la solución teórica.
Todas las resistencias tienen escrito en su superficie el valor de resistencia, la tolerancia y la potencia
que disipan, pero las resistencias de carbón con cubierta de cerámica, en su superficie tienen
impresas 4 o 5 bandas de color. Cada una de ellas representa un valor que se debe determinar
utilizando el código de colores, que no es más que una tabla en donde se especifican los valores
significativos de cada color, además de la tolerancia que éstos pueden tener. Recuerde que la
lectura debe de realizarse de izquierda a derecha; para identificar la izquierda, se toma como
referencia la banda de color más cercana a la orilla de la resistencia. A continuación, se presenta
dicha tabla:
Existen dos formas para calcular los colores o los valores en Ohmios en una resistencia. La primera
forma nos dice que debemos de llevar los colores o los valores de Resistencia a una expresión que
tenga la siguiente forma: ABx10C ±D donde: A= 1er Cifra Significativa B= 2da Cifra Significativa C=
Multiplicador D= Tolerancia
¿Qué valores tendrán las resistencias que se esbozan en el cuadro?
2
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
a. Identifique el código de colores de cada resistencia y escriba de manera ordenada en el espacio
vacío.
b. Disponga la resistencia en el protoboard y realice la medición de la resistencia con el multímetro:
3
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
6. Resultados
6.1. Al realizar la medición de las resistencias es menor y/o mayor a la que indica la banda de colores en la
resistencia.
6.2. Al invertir la polaridad no varía el resultado del valor de la resistencia.
6.3. Tienen un margen de error medido a lo que es real.
7. Conclusiones
7.1. En conclusión, al realizar la medición en las resistencias varía de acuerdo a la tolerancia de las franjas de
plata y/o oro
7.2. Las resistencias van a varias en el tamaño en este caso en vatios,
7.3. La resistencia se va oponer al flujo de la corriente eléctrica y están diseñados para reducir el nivel de
corriente en un circuito.
8. Sugerencias y /o recomendaciones
1. Realizar las mediciones con el uso de epp.
2. Ajuste el multímetro a la escala adecuada antes de medir la resistencia. Si no está seguro de la
escala adecuada, comience con la escala más alta y disminuya hasta que obtenga una lectura
precisa.
3. Espere unos segundos antes de tomar la lectura final para permitir que la resistencia se estabilice.
4. Evite tocar la resistencia con las manos mientras se mide, ya que la temperatura del cuerpo puede
alterar la medida.
Referencias bibliográficas consultadas y/o enlaces recomendados
● Charles K. Alexander y Matthew N. O Fundamentos de circuitos eléctricos. Sadiku. McGraw- Hill
Companies, Inc.
● Chester, D. Electricidad industrial. (Vol. 1 y 2). McGraw-Hill Companies
4
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
Guía de Práctica N° 2:
MEDICIONES ELÉCTRICAS CON TENSIÓN CONTINÚA
MEDICIÓN DE VARIABLES, LEY DE OHM - F.E.M.
NRC: 14829 Apellidos y Nombres : -Pecho Quintana Ronald
Docente : Ing. Romeo G. Rojas Bravo -Laureano Garcia Yefre
Unidad: 1 -Belisario Almonacid Jhon J.
Semana: 2 Fecha : 02/04/2023 Duración: 180 minutos.
Tipo de Práctica: Individual ( ) Grupal ( x )
Instrucciones: Lee detenidamente las ilustraciones de la práctica y expresa tus conclusiones pertinentes.
OBJETIVOS:
1. Conocer el funcionamiento de la fuente de alimentación DC
2. Aprender a usar el multímetro para medir variables como corrientes y voltajes.
3. Comprobar experimentalmente la Ley de Ohm.
EXPOSICION:
La Ley de Ohm establece que el voltaje entre los extremos de muchos tipos de materiales
conductores es directamente proporcional a la corriente que fluye a través del material,
v=Ri
donde la constante de proporcionalidad R recibe el nombre de "resistencia". La unidad de
resistencia es el ohm, el cual es igual a 1 V/A y generalmente se simboliza por una omega
mayúscula, .
Para comprobar experimentalmente la Ley de Ohm, aplicaremos voltajes o corrientes
conocidos a resistores como los usados en las prácticas anteriores, y mediremos la respuesta.
Con este propósito usaremos una fuente que cuenta con salida triple, es decir, que tiene una
salida fija de 5 V, 2 A, y dos salidas variables de 0 a 20 V, 0.5 A, las cuales pueden ser
controladas independientemente; y el multímetro digital que habíamos usado anteriormente sól o
para medir resistencias; en esta práctica lo usaremos además para medir corrientes y voltajes.
5
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
Para medir corrientes, el multímetro se tiene que conectar en serie con el elemento cuya
corriente se quiere obtener; de ese modo se estaría conectando como amperímetro. Es
importante hacer notar que para obtener una lectura positiva, la flecha de corriente tiene que
entrar por la terminal positiva del medidor.
Para medir voltajes, el multímetro tiene que conectarse en paralelo con el elemento cuyo
voltaje se quiere obtener; de ese modo se estaría conectando como voltímetro. Para obtener
una lectura positiva, la polaridad de las terminales del medidor tiene que coincidir con la
polaridad asignada al elemento en cuestión.
Lo anterior puede observarse en el circuito que se muestra en la fig. 3-1. El círculo con la
letra "A" es el símbolo para un amperímetro; note que se encuentra conectado en serie con la
resistencia R. El círculo con la letra "V" es el símbolo para un voltímetro; observe que se
encuentra conectado en paralelo con la resistencia R. Entonces, estos medidores nos indicarán,
respectivamente, los valores de la corriente y el voltaje de la resistencia R.
Fig. 3-1
6
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
MATERIAL Y EQUIPO:
9. Equipos, Materiales y Reactivos
9.1. Equipos
Ítem Equipo Característica Cantidad
1 Multímetro. Analógico/digital 1
2 Protoboard placa de prueba 1
3 Cables de conexión (jumper) para protoboard 1
9.2. Materiales
Ítem Material Característica Cantidad
1 Protoboards 1
2 Resistencias de 1 vatio. R1=2.7kΩ 1
3 Resistencias de 1 vatio. R2=3.3kΩ 1
4 Resistencias de 1 vatio. R3=2.2kΩ 1
5 Resistencias de 1 vatio. R4=1kΩ 1
6 Resistencias de 1 vatio. R5=2kΩ 1
R6=1.5kΩ
7 Resistencias de 1 vatio. 1
Ítem Material Característica Cantidad
1 Resistencias de 1 vatio. R = 1.8 k Ω 1
2 Resistencias de 1 vatio. R = 560 Ω 1
3 Resistencias de 1 vatio. R = 150 Ω 1
4 Resistencias de 1 vatio.
1. a) Examine el circuito de la figura 3-2. Calcule la corriente I para cada uno de los valores
de voltaje V que aparecen en la tabla 3-1. Anexe los cálculos al final de la práctica.
Fig. 3-2
NOTA: Observe que nos especifican los medidores de corriente y voltaje. La razón es que se
utilizará el mismo multímetro para hacer todas las mediciones. Su maestro le indicará como
hacer cada medición. Para evitar cualquier problema con las conexiones, obedezca todas las
indicaciones de su maestro y espere su autorización antes de energizar el equipo.
7
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
b) Siguiendo las instrucciones de su maestro, conecte el circuito de la figura 3 -2. .Ajuste
sucesivamente el voltaje de la fuente (V ) a los valores que se indican en la tabla 3-1.
Mida y anote en la tabla la corriente para cada valor de voltaje.
c) Calcule el porcentaje de error.
d) Anexe al final de la práctica una gráfica de V contra I para valores medidos y otra para
valores calculados y compárelas.
2. a) Examine el circuito de la figura 3-3. Calcule el voltaje V para cada uno de los valores
de corriente I que aparecen en la tabla 3-2. Anexe los cálculos al final de la práctica.
Fig. 3-3
8
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
b) Siga las indicaciones de su maestro para conectar el circuito de la figura 3 -[Link] la
corriente de la fuente ( I) a los valores que se indican en la tabla 3-2. Para cada uno de
los valores de corriente, mida y anote:
c) Calcule el porcentaje de error.
d) Anexe al final de la práctica una gráfica de I contra V para valores medidos y otra para
valores calculados y compárelas.
3. a) Examine el circuito de la figura 3-4 Calcule la resistencia equivalente en terminales de la
fuente y ponga ese valor en la primera columna de la tabla 3-3. Calcule la corriente I
para cada uno de los valores de voltaje V que aparecen en la tabla 3-3. Anexe los
cálculos al final de la práctica.
9
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
Fig. 3-4
b) De acuerdo con las indicaciones dadas por su maestro, conecte el circuito de la figura
3-4. Ajuste el voltaje de la fuente (V ) a los valores que se indican en la tabla 3-3. Mida
y anote:
c) Calcule el porcentaje de error.
d) Anexe al final de la práctica una gráfica de V contra I para valores medidos y otra para
valores calculados y compárelas
1
0
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
PRUEBA DE CONOCIMIENTOS:
1. Para el procedimiento 1, obtenga el valor de la resistencia con los valores medidos de corriente
y voltaje, y complete la tabla 3-4. Anexe los cálculos al final de la práctica.
2. Para el procedimiento 2, obtenga el valor de la resistencia con los valores medidos de corriente
y voltaje, y complete la tabla 3-5. Anexe los cálculos al final de la práctica.
3. Para el procedimiento 3, obtenga el valor de la resistencia tota l con los valores medidos de corriente
y voltaje, y complete la tabla 3-6. Compare con la resistencia equivalente obtenida en el
procedimiento 3(a). Anexe los cálculos al final de la práctica.
[Link] | 11
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
4. Haga comentarios sobre las gráficas que dibujó en los procedimientos 1, 2 y 3.
En los procedimientos 1, 2 y 3, se realizan mediciones y cálculos de resistencias utilizando
diferentes herramientas y técnicas. Es importante destacar que todos los procedimientos son
necesarios para obtener mediciones precisas y confiables.
Se utiliza un protoboard para realizar las pruebas ya que nos facilitó al realizar las mediciones
y calcular la resistencia de un circuito.
CONCLUSIONES:
Como conclusión, se puede destacar que los procedimientos de medici ón y cálculo de
resistencias son fundamentales en el ámbito de la electrónica y la electricidad, ya que permiten
determinar la resistencia de un componente y comprobar su valor nominal.
Es importante seguir cuidadosamente los procedimientos de medición y cálcu lo, utilizando las
herramientas adecuadas y asegurándose de realizar las conexiones correctamente para
obtener resultados precisos y confiables.
En definitiva, el conocimiento y la aplicación correcta de los procedimientos de medición y
cálculo de resistencias son esenciales para el éxito y la fiabilid ad de cualquier proyecto de
electrónica o eléctrica.
[Link] | 12
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
[Link] | 13
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
[Link] | 14
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
[Link] | 15
Gestión Curricular
Material de trabajo: Fundamentos de Instrumentación y Medición
FOTOGRAFIAS
[Link] | 16
