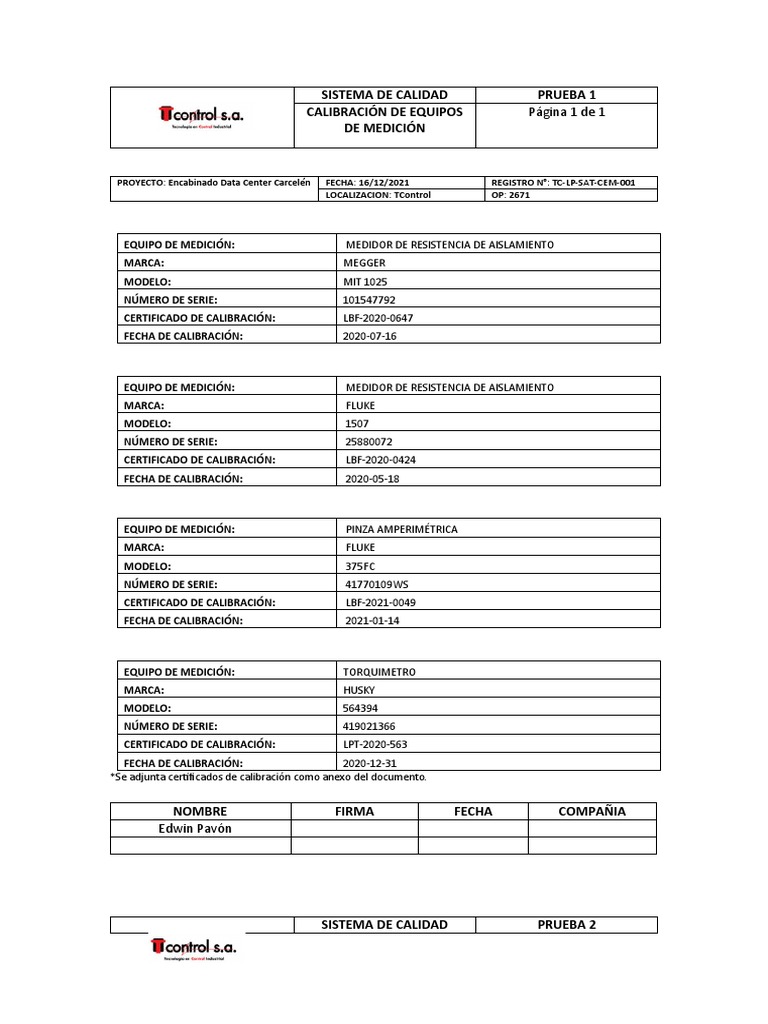

SISTEMA DE CALIDAD PRUEBA 1
CALIBRACIÓN DE EQUIPOS Página 1 de 1
DE MEDICIÓN
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-CEM-001
LOCALIZACION: TControl OP: 2671
EQUIPO DE MEDICIÓN: MEDIDOR DE RESISTENCIA DE AISLAMIENTO
MARCA: MEGGER
MODELO: MIT 1025
NÚMERO DE SERIE: 101547792
CERTIFICADO DE CALIBRACIÓN: LBF-2020-0647
FECHA DE CALIBRACIÓN: 2020-07-16
EQUIPO DE MEDICIÓN: MEDIDOR DE RESISTENCIA DE AISLAMIENTO
MARCA: FLUKE
MODELO: 1507
NÚMERO DE SERIE: 25880072
CERTIFICADO DE CALIBRACIÓN: LBF-2020-0424
FECHA DE CALIBRACIÓN: 2020-05-18
EQUIPO DE MEDICIÓN: PINZA AMPERIMÉTRICA
MARCA: FLUKE
MODELO: 375FC
NÚMERO DE SERIE: 41770109WS
CERTIFICADO DE CALIBRACIÓN: LBF-2021-0049
FECHA DE CALIBRACIÓN: 2021-01-14
EQUIPO DE MEDICIÓN: TORQUIMETRO
MARCA: HUSKY
MODELO: 564394
NÚMERO DE SERIE: 419021366
CERTIFICADO DE CALIBRACIÓN: LPT-2020-563
FECHA DE CALIBRACIÓN: 2020-12-31
*Se adjunta certificados de calibración como anexo del documento.
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 2
CONTROL DIMENSIONAL Página 1 de 6
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-MEQ-001
LOCALIZACION: TControl OP: 2671
DIMENSIONES VALORES OBSERVACIONES
DISEÑO
(APROX)
TAG EQUIPO TABLERO G2
VERDE
ALTO 1800+(350) OK
ANCHO 1000 OK
PROFUNDIDAD 1200 OK
OBSERVACIONES: Medidas no concuerdan a la proforma inicial.
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 3
VERFICACION DE Página 1 de 2
MATERIALES
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-LISTM-001
LOCALIZACION: TControl OP: 2671
LISTADO DE MATERIALES PRINCIPALES
ITEM No CANT. DESCRIPCION CÓDIGO PROVEEDOR
1 1 DISYUNTOR MARCA ABB EMAX E2.2 N 2500 Ekip Dip LI 3p F HR .IN=2500A, ICU=65KA@400VAC. 1SDA071061R1 ABB
2 2 DISYUNTOR MARCA ABB TMAX T7S 1600 PR231/P LS/I 3P F F M. IN=1600A. ICU=85KA@220VAC 1SDA063010R1 ABB
3 2 DISYUNTOR MARCA ABB TMAX T5N 630 PR221DS-LS/I IN=630 3P F F, IN=630A, ICU=70KA@220VAC 1SDA054396R1 ABB
4 4 JUEGO DE CONTACTOS AUXILIARES PARA TMAX T7. + 1SDA062104R1 ABB
5 2 JUEGO DE CONTACTOS AUXILIARES PARA TMAX T T1-T2-T3,T4,T5,T6. 1SDA051368R1 ABB
6 5 LUZ PILOTO MARCA ABB COLOR ROJO.VOLTAJE DE OPERACIÓN: 230 VAC 1SFA619403R5231 ABB
7 5 LUZ PILOTO MARCA ABB COLOR VERDE .VOLTAJE DE OPERACIÓN: 230 VAC 1SFA619403R5232 ABB
8 5 LUZ PILOTO MARCA ABB COLOR AMARILLO .VOLTAJE DE OPERACIÓN: 230 VAC 1SFA619403R5233 ABB
9 2 RELE AUXILIAR 3 CONTACTOS COMNUTADOS 9T58K2808 SUMELEC
10 2 BREAKER PARA RIEL DIN S202-C6, 2 POLOS 6 A 2CDS252001R0064 ABB
11 1 BREAKER PARA RIEL DIN S202-C4, 2 POLOS 4 A 2CDS252001R0044 ABB
12 1 RESISTENCIA CALEFACTORA DE 150W 2003014.00 BECOR
13 1 TERMOSTATO B 2002001 BECOR
OBSERVACIONES:________________________________________________________________________________
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 4
PRUEBAS DE TORQUE Página 1 de 2
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-PDT-002
LOCALIZACION: TControl OP: 2671
BARRAS Q1
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA. 45 N 16/12/2021
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA. 45 N 16/12/2021
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA. 45 N 16/12/2021
BARRAS Q2
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
BARRAS Q3
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
SISTEMA DE CALIDAD PRUEBA 4
PRUEBAS DE TORQUE Página 2 de 2
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-PDT-002
LOCALIZACION: TControl OP: 2671
BARRAS Q4
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
BARRAS Q5
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA DE ENTRADA. 45 N 16/12/2021
TORQUE EN BARRA DE SALIDA.
BARRAS COMUN
RESULTAD
FASE A FECHA
O
TORQUE EN BARRA 45 N 16/12/2021
RESULTAD
FASE B FECHA
O
TORQUE EN BARRA 45 N 16/12/2021
RESULTAD
FASE C FECHA
O
TORQUE EN BARRA 45 N 16/12/2021
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 5
CHECK LIST CONEXIONADO Página 1 de 1
EN TABLERO
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-CLC-003
LOCALIZACION: TControl OP: 2671
ITEM CHECK LIST EN Q1 RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
4 ETIQUETAS INTERNAS COMPLETAS O.K
5 ETIQUETAS EXTERNAS COMPLETAS O.K
6 TORQUE DE CONEXIONES O.K
7 CABLEADO DE ACUERDO A PLANOS O.K
ITEM CHECK LIST EN Q2 RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
4 ETIQUETAS INTERNAS COMPLETAS O.K
5 ETIQUETAS EXTERNAS COMPLETAS O.K
6 TORQUE DE CONEXIONES O.K
7 CABLEADO DE ACUERDO A PLANOS O.K
ITEM CHECK LIST EN Q3 RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
ITEM CHECK LIST EN Q4 RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
ITEM CHECK LIST EN Q5 RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
ITEM CHECK LIST EN BARRA COMUN RESULTADO
1 PLANOS Y ESQUEMAS APROBADOS O.K
2 IDENTIFICACIÓN DE EQUIPOS O.K
3 CONTROL DIMENSIONAL O.K
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 7
PRUEBA DE AISLAMIENTO Y Página 1 de 1
DE VOLTAJE APLICADO EN
BARRAS
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-ERD-005
LOCALIZACION: TControl OP: 2671
PRUEBA DE AISLAMIENTO DE BARRAS
Aislamiento de barras entre: RESULTADOS OBSERVACIONES
Tensión Aplicada: Fase R GND >11.6 Ω
1000 V Fase S GND >11.6 Ω
Tiempo aplicado:
Fase T GND >11.6 Ω
1 minuto
Fase R Fase S >11.6 Ω
Fase S Fase T >11.6 Ω
Fase R Fase T >11.6 Ω
PRUEBA DE ENERGIZACIÓN DE BARRAS
VOLTAJE ( V ) RESULTADOS OBSERVACIONES
Tensión Aplicada: Fase R Fase S 480 VAC
480 VAC Fase S Fase T 480 VAC
Fase T Fase S 480 VAC
COMENTARIOS:
_________________________________________________ ____________________________________________
______________________________________________________________________________________________
OBSERVACIONES:
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
SISTEMA DE CALIDAD PRUEBA 8
PRUEBAS FUNCIONALES Página 1 de 1
PROYECTO: Encabinado Data Center Carcelén FECHA: 16/12/2021 REGISTRO N°: TC-LP-SAT-PFT-006
LOCALIZACION: TControl OP: 2671
PRUEBAS FUNCIONALES A CECB-V3-GR
ITEM ESTAD
ELEMENTO OBSERVACIONES
O
1 ENERGIZACIÓN DEL TABLERO OK
2 SISTEMA DE ALIMENTACIÓN 220VAC. OK
3 FUNCIONAMIENTO SISTEMA DE CONTROL N/A
4 FUNCIONAMIENTO MANDOS MOTORIZADOS N/A
5 RESPUESTA DE LOS EQUIPOS DE CONTROL N/A
6 FUNCIONAMIENTO DEL SISTEMA DE CALEFACCIÓN OK
‘
COMENTARIOS:
OBSERVACIONES:
NOMBRE FIRMA FECHA COMPAÑIA
Edwin Pavón
