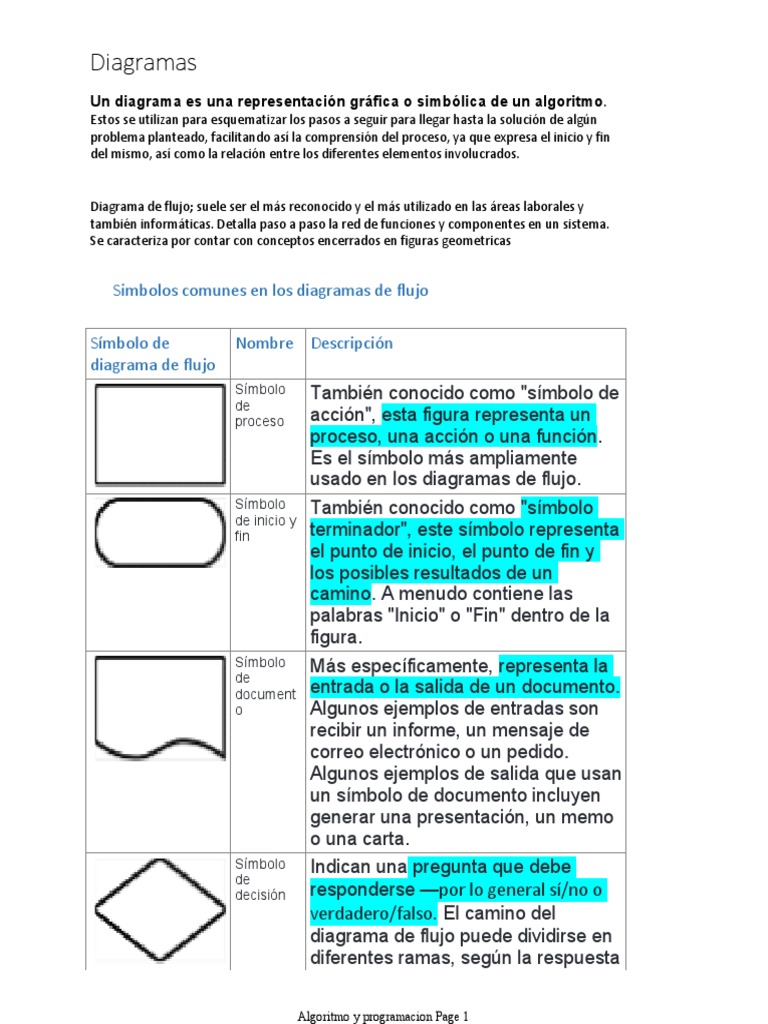

Diagramas

Un diagrama es una representación gráfica o simbólica de un algoritmo.

Estos se utilizan para esquematizar los pasos a seguir para llegar hasta la solución de algún
problema planteado, facilitando así la comprensión del proceso, ya que expresa el inicio y fin
del mismo, así como la relación entre los diferentes elementos involucrados.

Diagrama de flujo; suele ser el más reconocido y el más utilizado en las áreas laborales y
también informáticas. Detalla paso a paso la red de funciones y componentes en un sistema.
Se caracteriza por contar con conceptos encerrados en figuras geometricas

Simbolos comunes en los diagramas de flujo

Símbolo de Nombre Descripción

diagrama de flujo
Símbolo También conocido como "símbolo de
de
proceso acción", esta figura representa un
proceso, una acción o una función.
Es el símbolo más ampliamente
usado en los diagramas de flujo.
Símbolo También conocido como "símbolo
de inicio y
fin terminador", este símbolo representa
el punto de inicio, el punto de fin y
los posibles resultados de un
camino. A menudo contiene las
palabras "Inicio" o "Fin" dentro de la
figura.
Símbolo Más específicamente, representa la
de
document entrada o la salida de un documento.
o Algunos ejemplos de entradas son
recibir un informe, un mensaje de
correo electrónico o un pedido.
Algunos ejemplos de salida que usan
un símbolo de documento incluyen
generar una presentación, un memo
o una carta.
Símbolo Indican una pregunta que debe
de
decisión responderse —por lo general sí/no o
verdadero/falso. El camino del
diagrama de flujo puede dividirse en
diferentes ramas, según la respuesta
o las consecuencias que se
Algoritmo y programacion Page 1
 o las consecuencias que se
sucedan.
Símbolo Por lo general, este símbolo se
de
conector emplea en los diagramas más
complejos y conecta elementos
separados en una página.
Símbolo Frecuentemente se emplea en los
de
conector/e diagramas más complejos para
nlace conectar elementos separados en
fuera de múltiples páginas, con el número de
página
página colocado sobre o dentro de la
propia figura para una referencia
sencilla.
Símbolo Esta figura, que también se conoce
de entrada
y salida como "símbolo de datos", representa
los datos que están disponibles
como entrada o salida, y también
representa los recursos empleados o
generados. A pesar de que el
símbolo de la cinta de papel también
representa la entrada/salida, está
obsoleto y ya no se usa en los
diagramas de flujo.
Símbolo Este símbolo, empleado junto con
de
comentari contexto, agrega una explicación o
o o nota comentarios necesarios dentro de un
rango específico. También puede
conectarse mediante una línea
discontinua a la sección
correspondiente del diagrama de
flujo.
Simbolos adicionales de diagramas de flujo

Símbolo de Nombre Descripción

diagrama de flujo
Símbolo de Representa los datos alojados en un

Algoritmo y programacion Page 2

Símbolo de Representa los datos alojados en un
base de
datos servicio de almacenamiento que
probablemente permitirá buscar y filtrar
por
usuarios.

Símbolo de Símbolo obsoleto rara vez empleado en

cinta de
papel las prácticas o los flujos de proceso
modernos. No obstante, se podría usar
este símbolo cuando se trazan procesos
o métodos de ingreso en computadoras y
máquinas CNC mucho más antiguas.
Símbolo de Suma las entradas de varias rutas que
suma o
unión convergen.

Símbolo de Indica un proceso u operación complicado

proceso
predefinido que es bien conocido o definido en otro
lado.

Símbolo de Empleada comúnmente para trazar los

almacenam
iento diseños de software, esta figura indica los
interno datos almacenados en la memoria
interna.

Símbolo de Representa la entrada manual de datos

entrada
manual en un campo o paso del proceso, por lo
general a través del teclado o de un
dispositivo. Por ejemplo, en el proceso de
inicio de sesión cuando se le pide al
usuario que ingrese los datos
manualmente.
Símbolo de Indica un paso que se debe realizar de
operación
manual forma manual, no automáticamente.

Símbolo de Combina múltiples caminos en uno solo.

Algoritmo y programacion Page 3

Símbolo de Combina múltiples caminos en uno solo.
fusión

Símbolo de Representa documentos o informes

documento
s múltiples múltiples.

Símbolo de Diferencia entre los pasos que preparan

preparación
para el trabajo y los pasos que realmente
hacen el trabajo. Ayuda a introducir la
configuración en otro paso dentro del
mismo proceso.
Símbolo de Esta figura, también conocida como
datos
almacenad símbolo de "almacenamiento de datos",
os representa dónde se almacenan los datos
en un proceso.

Símbolo de Representa un segmento de retraso en

retraso
un proceso. Puede ser útil para indicar la
duración exacta del retraso dentro de la
figura.

Símbolo Tal como se describe, esta figura indica

"or"
que el flujo del proceso de negocio
continúa en dos o más caminos.

Símbolo de Esta figura es útil para indicar dónde se

pantalla
mostrará la información dentro de un flujo
de proceso.

Símbolo de Indica dónde están almacenados los

Algoritmo y programacion Page 4

Símbolo de Indica dónde están almacenados los
disco rígido
datos dentro del disco rígido, también
conocido como almacenamiento de
acceso directo.
