Dictado Por: Ing. Campodónico Monje Tabatha

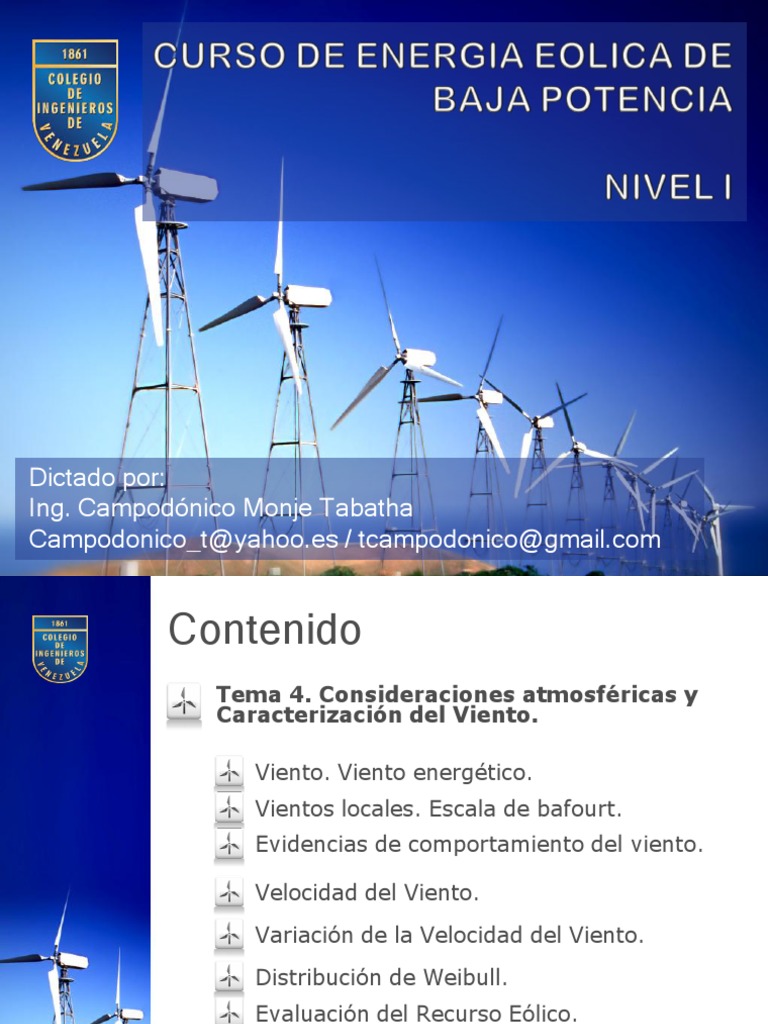

Dictado por:
Ing. Campodónico Monje Tabatha

Campodonico_t@yahoo.es / tcampodonico@gmail.com
Contenido
Tema 4. Consideraciones atmosféricas y
Caracterización del Viento.
Viento. Viento energético.

Vientos locales. Escala de bafourt.
Evidencias de comportamiento del viento.
Velocidad del Viento.

Variación de la Velocidad del Viento.
Distribución de Weibull.
Evaluación del Recurso Eólico.
Contenido
Tema 4. Consideraciones atmosféricas y
Caracterización del Viento.
Límite de Betz.
Potencia de un Aerogenerador.
Calculo de bancos de baterías.
Régimen de Funcionamiento.
Consideraciones de configuración.
Tema 4. Consideraciones atmosféricas
y Caracterización del Viento
VIENTO ENERGÉTICO
Un aerogenerador
obtiene su
potencia de
entrada
convirtiendo la
fuerza del viento
en un par (fuerza
de giro) actuando
sobre las palas del
rotor. La cantidad
de energía
transferida al rotor
por el viento
depende de la
densidad del aire,
del área de barrido
del rotor y de la
velocidad del
viento.
VIENTO ENERGÉTICO
La Rosa De Los Vientos
Observará que los
fuertes vientos suelen
venir de una dirección
determinada, tal y
como se vio en la
sección recursos eólicos.
Para mostrar la
información sobre las
distribuciones de
velocidades del viento y
la frecuencia de
variación de las
direcciones del viento,
puede dibujarse la
llamada rosa de los
vientos basándose en
observaciones
meteorológicas de las
velocidades y
direcciones del viento.
VIENTO ENERGÉTICO
El radio de las
cuñas amplias
(las más
exteriores)
proporciona la
frecuencia
relativa de cada
una de las doce
direcciones del
viento, es decir,
qué tanto por
ciento del
tiempo el viento
sopla desde esa
dirección.
VIENTO ENERGÉTICO
La segunda cuña da
la misma
información, pero
multiplicada por la
media de la
velocidad del viento
en cada dirección
particular. El
resultado se
normaliza sumando
hasta el 100 por
cien. Esto indica la
contribución de cada
sector en la
velocidad media del
viento en nuestra
ubicación particular.
VIENTO ENERGÉTICO
La cuña más interior

(en rojo) proporciona
la misma información
que la primera pero
multiplicada por el
cubo de la velocidad
del viento en cada
ubicación. El
resultado se
normaliza sumando
hasta el 100 por cien.
Esto indica la
contribución de cada
sector en la energía
contenida en el
viento en nuestra
ubicación particular.
VIENTO ENERGÉTICO
En este caso podemos ver

que la dirección de viento
dominante es la Sudoeste,
tal y como habríamos
predicho en la página vientos
globales. Una rosa de los
vientos proporciona
información sobre las
velocidades relativas del
viento en diferentes
direcciones, es decir, cada
uno de los tres grupos de
datos ha sido multiplicado
por un número que asegura
que la cuña más larga del
grupo mide exactamente lo
mismo que el radio del
círculo más exterior del
diagrama.
VIENTOS LOCALES. ESCALA DE BEAUFORT
La velocidad del viento
se mide usando una
escala de 0-12 con
base en claves visuales
desarrolladas
originalmente en 1806
por Sir Francis
Beaufort. Él desarrollo
un sistema de
intensidad para
determinar en forma
precisa la velocidad del
viento. Este sistema
fue desarrollado por
marineros, pero fue
modificado por el
Servicio Meteorológico
Nacional (NWS) para
que se usara también
en tierra firme.
La escala inicial no
tenía velocidades de
vientos, sino que
detallaba un conjunto
de condiciones
cualitativas desde 0 a
12 de acuerdo a cómo
un navío actuaría bajo
cada una de ellas,
desde 'apenas
suficiente para
maniobrar' hasta
'insostenible para las
velas'. La escala se
transformó en un parte
estándar de las
bitácoras para navíos
de la Marina Británica
a finales de los 1830s.
La escala fue adaptada para uso no naval a partir de
los 1850s, cuando los números de Beaufort se
asociaron con el número de rotaciones de un
anemómetro para medir la velocidad del viento. La
velocidad del viento en la escala de Beaufort puede
expresarse por la fórmula:
VELOCIDAD DEL VIENTO
La velocidad del
viento es una
magnitud vectorial.
Dada las
características del
viento, el vector
velocidad varía
continuamente de
forma aleatoria, tanto
en módulo como en
dirección y sentido.
Los instrumentos de medida
de velocidad (anemómetros)
y de dirección (veletas)
miden valores con una
frecuencia de muestreo (por
ejemplo cada 1 o 2
segundos), y los promedian
para intervalos de algunos
minutos. Así el valor que se
obtiene representan las
características medias del
viento instantáneo durante
un periodo de tiempo. Por
ello es usual caracterizar la
velocidad del viento como
un vector (denominado
velocidad media, viento
medio o viento
estacionario), con variación
aleatoria.
En tal sentido, el vector
velocidad representa
tres componentes según
el triedro cartesiano,
donde los ejes “X” y “Y”
se toman según
direcciones Este y Norte
respectivamente y el eje
“Z” según la dirección
del Zenit (la dirección
que define una recta
que desde el centro de
la tierra sea
perpendicular a la
superficie terrestre en el
punto del lugar de la
medición), al que se le
puede superponer
variaciones aleatorias.
La velocidad del viento normalmente se expresa en
metros sobre segundos (m/s), kilómetros por hora
(km/h), y nudos (kt), siendo el nudo una milla
náutica por hora, su equivalencia es:
La dirección (θ), se puede indicar de varias formas,

todas ellas basadas en diferentes divisiones del
horizonte circular de 360º y siempre indicando la
dirección de donde proviene el viento. Se puede
considerar 8, 10, 12 o 16 divisiones respectivamente
y la dirección del viendo se expresa generalmente en
grados, correspondiendo a los cuatro puntos
cardinales: E=90º, S=180º, W=270º y N=360º.
La frecuencia de muestreo y la amplitud de intervalos
de tiempo promedio, dependen de los instrumentos
disponibles, su nivel de automatización, la capacidad
de tratamiento de los datos y los fines que se
persigues, por todo ello se tiene:
En observaciones meteorológicas y en evaluaciones

de potencial eólico, interesa que la frecuencia de
muestreo sea lo mayor posible. Se recomienda que
el periodo de medición no sobrepase los 5 a 10
segundos (0,1 a 0,2 Hz),y tomar tiempos promedios
cada 10, 30 o 60 minutos.
En estudios detallados de viabilidad para

instalaciones de grandes máquinas eólicas, o en el
estudio de turbulencias o grandes ráfagas de viento,
es recomendable mantener altas frecuencias de
muestreo (1 Hz) e intervalos promedios de 1 a 5
minutos.
VARIACIONES EN LA VELOCIDAD DEL
VIENTO
Variaciones Estacionarias
En muchas áreas
geográficas, los vientos
globales sufren
diversas variaciones
estacionales derivadas
de la distinta acción de
la radiación solar,
posición de anticiclones
y borrascas, entre otros.
De hecho, se pueden
detectar tendencias
más o menos
acentuadas de
variaciones cíclicas en
función de las
estaciones del año.
VIENTO
Variaciones Diarias
Los efectos del

calentamiento o
enfriamiento diurno y
nocturno, la proximidad
del mar, o las
condiciones orográficas
producen en muchas
zonas variaciones de
carácter cíclico del viento,
como las brizas de costa
y montaña.
VIENTO
Variaciones en Periodos muy Cortos (Ráfagas)
En cortos periodos de tiempo, el viento puede sufrir

notables variaciones, tanto de velocidad como de
dirección. La definición de ráfaga depende, por una
parte, de la velocidad instantánea del viento medio, y
por otra, de la duración propia de la ráfaga.
Cuando la velocidad instantánea sobrepasa en unos 5

a 8 m/s al valor del viento medio, se habla de
ráfagas, de fuertes ráfagas si se encuentra entre 8 y
15 m/s, y de ráfagas violentas si la velocidad
instantánea supera los 15 m/s.
DISTRIBUCIÓN DE WEIBULL
Para la caracterización del viento se usa Ley de

Densidad de Probabilidad de Weibull, que permite
modelar la distribución de la velocidad de viento ,
proporcionando una expresión matemática, para
predecir el comportamiento de la velocidad del viento
en un determinado periodo de tiempo.
Además, hay diversos factores que alteran las
características del viento. A una altura muy elevada,
los efectos de la superficie terrestre son
prácticamente nulos. A alturas inferiores a los 100 m,
la velocidad del viento se ve influenciada por los
efectos de rozamiento con el terreno.
Los principales factores que intervienen son:
Variación de la velocidad del viento debido a la

rugosidad del terreno.
Influencias del relieve del terreno (efectos

orográficos).
Influencia de los obstáculos (bien sea orográficos o

producto de la presencia de actividad humana)
La función de densidad de probabilidad de p(v) viene

dada por la expresión
Donde:
p(V) = función de densidad de probabilidad de

Weibull
C = Factor de escala (m/s), valor que suele ser

próximo a la velocidad media.
K = factor de forma, que caracteriza la asimetría de

la función de probabilidad.
EVALUACIÓN DEL RECURSO EÓLICO
Para identificar y
caracterizar las áreas
geográficas en
relación a su potencial
eólico, se procede a la
elaboración de mapas
de recursos eólicos,
asignando a cada área
un número de clase
de acuerdo a la
velocidad media anual
del viento y la
densidad de potencia
disponible, ambas
referidas a una altura
sobre el nivel del
suelo.
EVALUACIÓN DEL RECURSO EÓLICO
De esta forma se pueden establecer los mapas eólicos

que acostumbran a presentarse de dos formas:
Identificando cada región por un número de clase de

acuerdo a su velocidad media anual y a su densidad
media anual de potencia eólica disponible. El Atlas
Eólico Europeo.
Mediante un mapa de isolíneas que acostumbran a

ser de dos tipos: de velocidad media anual y de
densidad media anual de potencia eólica disponible.
Atlas de Recursos Energéticos.
LIMITE DE BETZ
Si intentamos extraer toda la energía del viento, el
aire saldría con una velocidad nula, es decir, el aire
no podría abandonar la turbina. En ese caso no se
extraería ninguna energía en absoluto, ya que
obviamente también se impediría la entrada de
aire al rotor del aerogenerador. En el otro caso
extremo, el viento podría pasar a través de
nuestro tubo (arriba) sin ser para nada estorbado.
En este caso tampoco habríamos extraído ninguna
energía del viento.
LIMITE DE BETZ
Así pues, podemos
asumir que debe haber
alguna forma de frenar el
viento que esté
entremedio de estos dos
extremos, y que sea más
eficiente en la conversión
de la energía del viento
en energía mecánica útil.
Resulta que hay una
respuesta a esto
sorprendentemente
simple: un aerogenerador
ideal ralentizaría el viento
hasta 2/3 de su velocidad
inicial. Para entender el
porqué, tendremos que
usar la ley física
fundamental para la
aerodinámica de los
aerogeneradores.
LIMITE DE BETZ
Albert Betz en 1919, llegó a la conclusión de que

ningún aerogenerador puede transformar más de
16/27 (59,3%) de la energía cinética del viento en
energía mecánica en el rotor. A los días de hoy esto
es conocido por el límite de Betz o la ley de Betz.
Este límite no tiene nada que ver con ineficiencias
en el generador, sino en la propia naturaleza de las
turbinas eólicas.
CALCULO DE BANCO DE BATERIAS
EVIDENCIAS DE COMPORTAMIENTO DEL
VIENTO
POTENCIAL EÓLICO
La velocidad del viento

es muy importante
para la cantidad de
energía que un
aerogenerador puede
transformar en
electricidad: la
cantidad de energía
que posee el viento
varía con el cubo (la
tercera potencia) de la
velocidad media del
viento; p.ej., si la
velocidad del viento se
duplica la cantidad de
energía que contenga
será 2 3 = 2 x 2 x 2 =
ocho veces mayor.
POTENCIAL EÓLICO
En el caso de turbinas
eólicas usamos la
energía de frenado del
viento, por lo que si
doblamos la velocidad
del viento tendremos
dos veces más
porciones cilíndricas
de viento moviéndose
a través del rotor cada
segundo, y cada una
de esas porciones
contiene cuatro veces
más energía, como se
ha visto en el ejemplo
del frenado de un
coche.
POTENCIAL EÓLICO
Potencia De La Fórmula Del Viento
La potencia del viento que pasa perpendicularmente a
través de un área circular es:
RÉGIMEN DE FUNCIONAMIENTO DE UN
AEROGENERADOR
Con relación a su velocidad de rotación, se puede
concebir dos formas de funcionamiento para el
rotor de una eólica de eje horizontal:
Eólica a velocidad de giro constante y
coeficiente de potencia viable. Esta forma de
trabajo se caracteriza porque la velocidad de giro del
rotor (Ω), se mantiene prácticamente constante e
independiente de la velocidad del viento, con ayuda
de sistemas de regulación y control. Este es el
régimen de funcionamiento de la mayoría de los
grandes aerogeneradores que accionan generadores
eléctricos (síncronos y asíncronos).
Eólica a velocidad de giro variable y coeficiente

de potencia constante. Esta forma de trabajo se
caracteriza porque la velocidad de giro del rotor (Ω)
varia con la velocidad del viento, de forma que el
rotor gira más rápido cuando aumenta la velocidad
del viento y más lento en caso contrario.
CONSIDERACIONES DE CONFIGURACIÓN DE
UN SISTEMA EÓLICO DE BAJA POTENCIA
En este grupo se engloban las microturbinas (P
< 3kW) y las mini turbinas (P < 50kW). Su
principal campo de aplicación se centra en:
Turbinas multíparas lentas: extracción y bombeo de
agua.
Turbinas bipalas o tripalas rápidas: Producción

autónoma de electricidad.
A diferencia de las grandes eólicas, el diseño de
este tipo de pequeñas turbinas es muy heterogéneo,
pues depende las condiciones del viento, ubicación
de la maquina y uso de energía, aunque en líneas
generales se puede establecer en las siguientes
directrices:
A pesar de las opiniones contrapuestas, para eólicas

rápidas parece que se impone el rotor tripala frente
al bipala, por presentar un funcionamiento más
suave y uniforme.
Las palas del rotor se construyen con materiales del

tipo composite (fibra de vidrio reforzada con
poliéster), pocos modelos usan los extremos
constructivos (madera o fibra de carbono). El
aluminio no es recomendable bajo ningún concepto,
por su baja resistencia a la fatiga mecánica.
Para los distintos modelos de eólica de pequeña
potencia existentes en el mercado, se puede
encontrar un amplio rango de velocidades nominales
de la punta de pala (“tip speed”), que va desde 20 a
120 m/s. la velocidad nominal en la práctica,
decrece a medida que aumenta el diámetro del rotor.
El rendimiento, y por tanto la producción específica

de energía, es mucho menor en las pequeñas eólicas
que en las grandes.
El sistema de orientación acostumbra a ser del tipo

timón-veleta. Hay algunos casos que, por presentar
una disposición del rotor a sotavento, la turbina es
autorientable.
La robustez de la maquina es un parámetro
importante. Por una parte, la maquina debe ser
resistente para soportar vientos de gran intensidad y
por otra, ligera, para facilitar y abaratar su
instalación. La robustez se acostumbra a medir como
la relación entre la masa de la maquina y el área
barrida del rotor.
La regulación y control de la velocidad y de la

potencia en este tipo de turbinas es muy variado,
pudiéndose encontrar en la tecnología actual
básicamente los siguientes:
No Control: No incorpora ningún sistema específico

de control.
Desalineación del rotor: Incorpora algún sistema

que desalinea el rotor de la dirección del viento
(mecanismos de ladeo o inclinación).
Sistemas Pasivos (“Stall Regulation”): por

diseño aerodinámico de las palas, de tal forma que
varían la perdida aerodinámica de las mismas en
función de la velocidad del viento.
Sistemas Activos (“Pitch Regulation”):

Incorporan un servomotor que provoca el giro de la
totalidad de las palas o solo la de sus extremos
alrededor del eje longitudinal de las mismas, y por lo
tanto la variación del ángulo de paso, afectando la
fuerza aerodinámica de sustentación sobre la pala.
En sistemas aislados de la red, el generador eléctrico
más usado es el alternador síncrono de polos
magnéticos de imanes permanentes, dado que es el
sistema más simple y apropiado para turbinas de
pequeña potencial (el generador síncrono no
requiere tomar de la fuente que le suministra
energía, factor reactivo).
Para muy pequeñas potencias (hasta 5 kW), la

producción se acostumbra a realizar en corriente
alterna monofásica.
En muchos casos, para aerogeneradores de pequeña

potencia, el rotor gira a velocidades variable, por lo
que la frecuencia de la corriente producida por el
generador es variable. Esto no afecta el consumo,
dado que este se realiza a partir de las baterías.
FIN DEL TEMA 4
GRACIAS

Dictado Por: Ing. Campodónico Monje Tabatha

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Dictado Por: Ing. Campodónico Monje Tabatha

Cargado por

Copyright:

Formatos disponibles

Dictado por:

Ing. Campodónico Monje Tabatha

Viento. Viento energético.

Velocidad del Viento.

Calculo de bancos de baterías.

La cuña más interior

En este caso podemos ver

La dirección (θ), se puede indicar de varias formas,

En observaciones meteorológicas y en evaluaciones

En estudios detallados de viabilidad para

Los efectos del

En cortos periodos de tiempo, el viento puede sufrir

Cuando la velocidad instantánea sobrepasa en unos 5

Para la caracterización del viento se usa Ley de

Los principales factores que intervienen son:

Variación de la velocidad del viento debido a la

Influencias del relieve del terreno (efectos

Influencia de los obstáculos (bien sea orográficos o

La función de densidad de probabilidad de p(v) viene

p(V) = función de densidad de probabilidad de

C = Factor de escala (m/s), valor que suele ser

K = factor de forma, que caracteriza la asimetría de

De esta forma se pueden establecer los mapas eólicos

Identificando cada región por un número de clase de

Mediante un mapa de isolíneas que acostumbran a

Albert Betz en 1919, llegó a la conclusión de que

La velocidad del viento

Eólica a velocidad de giro variable y coeficiente

Turbinas bipalas o tripalas rápidas: Producción

A pesar de las opiniones contrapuestas, para eólicas

Las palas del rotor se construyen con materiales del

El rendimiento, y por tanto la producción específica

El sistema de orientación acostumbra a ser del tipo

La regulación y control de la velocidad y de la

No Control: No incorpora ningún sistema específico

Desalineación del rotor: Incorpora algún sistema

Sistemas Pasivos (“Stall Regulation”): por

Sistemas Activos (“Pitch Regulation”):

Para muy pequeñas potencias (hasta 5 kW), la

En muchos casos, para aerogeneradores de pequeña

También podría gustarte
