ESCUELA SUPERIOR FRANCISCANA ESPECIALIZADA /AGAPE

Técnico en Ingeniería Eléctrica Año académico: 1° Grupo: 01

Docente: Ing. Saúl Ernesto Morales Molina
Módulo: Construcción de instalaciones eléctricas residenciales y comerciales
Criterio de desempeño: La realización del bosquejo de la instalación eléctrica del tipo residencial o comercial,
se realiza aplicando la simbología normalizada.
Contenido: diagramas eléctricos esquemáticos, funcionales, topográficos o multifilares y unifilares.
Indicaciones para realizar la lectura:
 Leer el documento completo realizando una lectura significativa.
 Realizar el análisis de fórmulas para resolver ejercicios propuestos.
 Realizar todas las preguntas necesarias en la plataforma virtual Classroom.

SIMBOLOGÍA ELÉCTRICA NORMALIZADA

Los electricistas realizan el alambrado de una edificación utilizando generalmente un diagrama o plano de
planta en el que se emplean símbolos para identificar los elementos eléctricos de la instalación, su localización
física y las relaciones entre ellos. Los planos de planta también incluyen especificaciones escritas acerca del
tipo de tablero de protecciones, el número de circuitos, el calibre y la cantidad de conductores requeridos para la
construcción de la obra eléctrica.

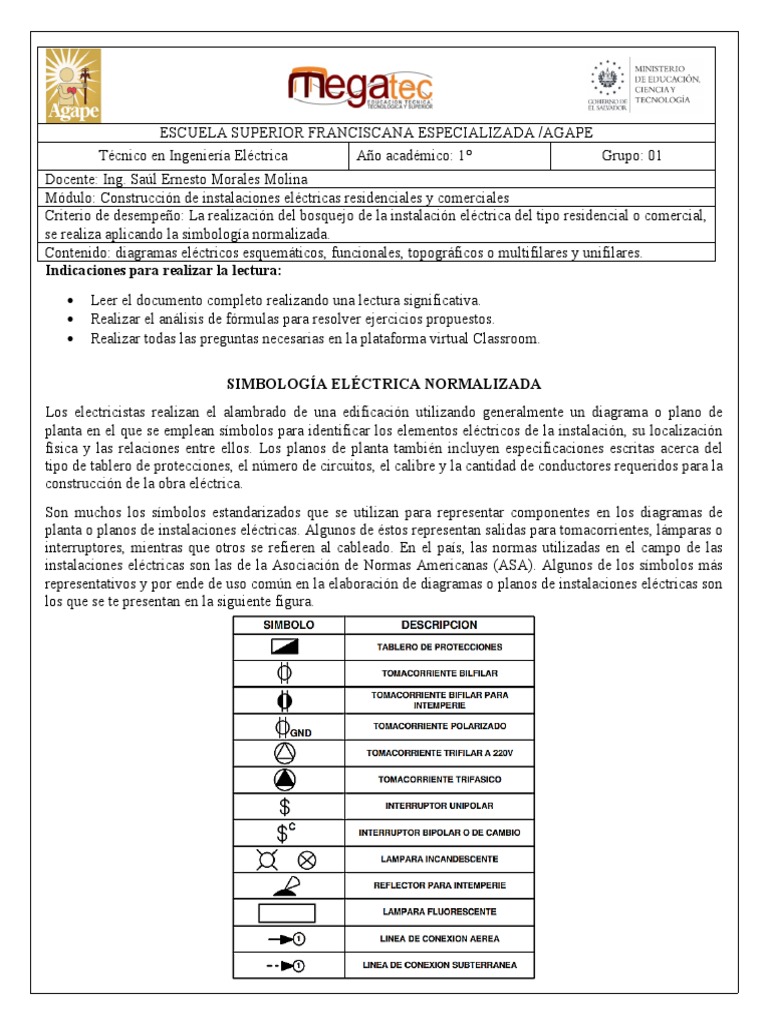

Son muchos los símbolos estandarizados que se utilizan para representar componentes en los diagramas de
planta o planos de instalaciones eléctricas. Algunos de éstos representan salidas para tomacorrientes, lámparas o
interruptores, mientras que otros se refieren al cableado. En el país, las normas utilizadas en el campo de las
instalaciones eléctricas son las de la Asociación de Normas Americanas (ASA). Algunos de los símbolos más
representativos y por ende de uso común en la elaboración de diagramas o planos de instalaciones eléctricas son
los que se te presentan en la siguiente figura.
 Ejemplo de aplicación de símbolos

DIAGRAMAS ESQUEMÁTICOS.
Los diagramas esquemáticos son representaciones gráficas de la conexión y distribución de los componentes
que constituyen un circuito eléctrico. Los diagramas utilizados en instalaciones eléctricas son de tres tipos:
funcionales, topográficos o multifilares y unifilares. De estos diagramas, el empleado por los técnicos
electricistas para la elaboración de los planos de instalaciones eléctricas, es el esquema unifilar.
Los funcionales, también son conocidos como esquemas teóricos ya que representan en forma simplificada
cómo operan los circuitos eléctricos. Sirven para identificar la interconexión existente entre los distintos
dispositivos o componentes del circuito eléctrico y su funcionamiento.
Los topográficos, también reciben el nombre de esquemas multifilares o prácticos, y representan la distribución
aproximada (en términos de posición) de los distintos componentes que constituyen al circuito. Se utilizan para
identificar con detalle la cantidad de conductores y las trayectorias para el alambrado de los diferentes
componentes o dispositivos contenidos en la instalación eléctrica.
Los unifilares, muestran de manera contractada, en cuanto a las líneas de alimentación y control, la conexión
de los diferentes componentes de circuito, empleando una sola línea de conexión en la que se especifican la
cantidad, tipo y calibre de conductores. Este último es el que se emplea en la elaboración de diagramas
eléctricos de planta o planos de instalaciones, y requiere de letras, símbolos especiales y/o números para la
identificación de la cantidad, calibre y tipo de conductores, así como el diámetro de las canalizaciones.
Diferentes tipos de esquemas y símbolos utilizados.
 Modelos de esquemas funcional, topográfico y unifilar.
En la siguiente figura podrás observar la forma en que los esquemas o diagramas unifilares mostrados en la
siguiente figura son dibujados en un plano de planta específico. En este diagrama se incluyen dos lámparas
incandescentes, cada una bajo la modalidad de mando de una lámpara desde un solo punto, y cuatro
tomacorrientes interconectados entre sí.
En los trazos de líneas aéreas y subterráneas se indica cuántos conductores viajan juntos desde un dispositivo a
otro; así mismo, se identifica el tablero de protecciones y el número de circuitos de la conexión por medio de
los números encerrados en círculos.

Norma: Regla que se debe seguir o a la que deben ajustarse las operaciones en una disciplina.
Símbolo: Imagen o figura con que se representa un cuerpo, objeto o concepto. Simbología: Conjunto o sistema
de símbolos.
Diagrama eléctrico: Representación simbólica o pictórica de la forma en que están interconectadas entre sí las
diferentes partes de un circuito.
Diagrama eléctrico de planta: Plano de instalaciones eléctricas que muestra la distribución de los distintos
circuitos existentes en una instalación.
Esquema funcional: También conocido como esquema teórico, representa en forma simplificada cómo opera
un circuito eléctrico.
Esquema topográfico: También conocido como esquema multifilar o práctico, representa la distribución
aproximada (en términos de posición) de los distintos componentes que constituyen al circuito eléctrico.
Esquema unifilar: Representación contractada, en cuanto a las líneas de alimentación y control, de la conexión
de los diferentes componentes de circuito. Es el que se emplea en la elaboración de planos de instalaciones
eléctricas.
Defina los conceptos siguientes:
1.- Diagrama eléctrico.
_____________________________________________________________________
_____________________________________________________________________
2.- Diagrama eléctrico de planta.
_____________________________________________________________________
_____________________________________________________________________
3.- Esquema unifilar.
_____________________________________________________________________
_____________________________________________________________________
4.- En el diagrama de planta que se te presenta a continuación, completa el esquema eléctrico correspondiente al
mando de dos lámparas independientes desde un mismo punto y conexión de cuatro tomacorrientes.
FORMATO DE CUADRO DE CARGA
