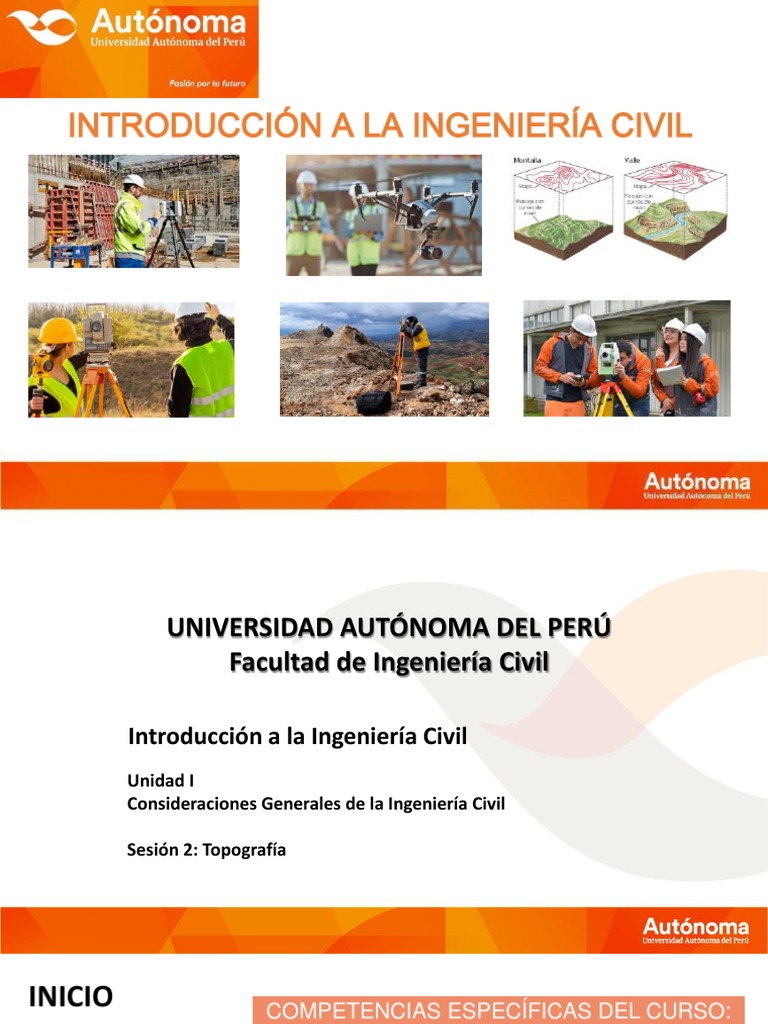

INTRODUCCIÓN A LA INGENIERÍA CIVIL

UNIVERSIDAD AUTÓNOMA DEL PERÚ

Facultad de Ingeniería Civil

Introducción a la Ingeniería Civil

Unidad I
Consideraciones Generales de la Ingeniería Civil

Sesión 2: Topografía
INICIO COMPETENCIAS ESPECÍFICAS DEL CURSO:

Compartir conocimientos de Investigación Aplicada, Diseño y experiencias en el

Desarrollo de levantamientos topografícos con equipo topografico.

RESULTADO DE APRENDIZAJE:

Al finalizar la sesión, el estudiante distingue los

equipos de topografía, con coherencia y precisión.
 LOGRO DE LA UNIDAD I:

Al finalizar la unidad, el estudiante esta familiarizado con los equipos

topograficos y como se forman la cuadrilla de trabajo.

LOGRO DE LA SESIÓN:

Al culminar la sesión, el estudiante se identifica con una de las ramas de la

Ingeniria Civil y la diversidad de trabajos que se realizan.
Referencia al momento Antes:
Explique con su propias palabras…

¡MENCIONE A TRES
INGENIEROS CIVILES MAS
IMPORTANTES DE LA HISTORIA!

INGENIEROS CIVILES PERUANOS DESTACADOS

Veamos un Video de 3:29 min.

https://www.youtube.com/watch?v=zmOXtMJfyPM
 Antes de empezar… por favor, ten en cuenta lo siguiente:

• Apagar el celular o • Respetar las opiniones

ponerlo en modo silencio de los demás.
para no interrumpir el
desarrollo de la sesión.

• Verifique que la cámara y

el audio de su equipo se
encuentre conectado.
Sesión 2: Topografía
¿Topografía, Geodesia?

¿Qué es?

¿Dónde y como se aplica?

Sesión 2: Topografía
Temas:

1. Definiciones. Geodesia y Topografía

2. Topografía. Importancia
3. Equipos e instrumentos
4. Levantamiento topográfico. Tipos
5. Métodos
6. Definiciones básicas
 TOPOGRAFIA

1. Definición:
Geodesia.- Es la ciencia que estudia la forma y dimensiones de la tierra.
Esto incluye la determinación del campo gravitatorio externo de la tierra y
la superficie del fondo oceánico. Incluye la orientación y posición de la
tierra en el espacio.
Permite determinar la posición de puntos sobre la superficie terrestre
mediante coordenadas (latitud, longitud, altura). La materialización de
estos puntos constituyen las redes geodésicas.
 TOPOGRAFIA

1. Geodesia:

Elipsoide de revolución

En geodesia la forma natural externa de la Tierra, se asemeja a un geoide,

definida como una superficie equipotencial del campo gravitatorio terrestre.
 TOPOGRAFIA

1. Definición:
Topografía.- es una ciencia aplicada, con amplia base en las matemáticas,
especialmente la Trigonometría y la Geometría, que tiene como objeto la
determinación de una porción limitada de la superficie terrestre (terreno)
en su forma y dimensiones, para su representación gráfica en un plano.

Consiste en tomar registros de diferentes puntos sobre el terreno (ángulos

y distancias), y, a partir de estos puntos se determinan unas coordenadas,
sean en el eje Norte o el eje Este, los cuales se representan como ejes X y
eje Y.
 TOPOGRAFIA

1. Geodesia y Topografía:

GEODESIA TOPOGRAFÍA
Representación de zonas de Representación de zonas de
la tierra de gran extensión la tierra de pequeña
(≥10 Km.) por lo que NO se extensión (<10 Km.) con lo
puede despreciar la que se puede despreciar la
curvatura terrestre. curvatura terrestre.
MAPAS PLANOS
 TOPOGRAFIA

2. Importancia de la Topografía:

La topografía es fundamental en
la medición y representación del
mundo, brinda una descripción
detallada de sectores de terreno
para navegantes, constructores,
arquitectos, ingenieros, etc.
TOPOGRAFIA
 TOPOGRAFIA

3. Equipos e Instrumentos:

• Teodolito
• Trípode
• Mira
• Estación total
• Nivel
• Brújula
• Receptores con GPS
 TOPOGRAFÍA

4. Levantamiento Topográfico. Tipos:

Conjunto de técnicas y operaciones necesarias llevar a cabo para
representar un terreno.

Planimetría: Representación de la superficie en los planos

Altimetría: Estudia la distancia vertical entre dos puntos
Taquimetría: Estudia la distancia vertical y horizontal entre dos puntos
Fotogrametría: Obtiene planos mediante fotos aéreas (Proy. Cónica)
 TOPOGRAFÍA

4. Conceptos básicos:

Planimetría
TOPOGRAFÍA

Altimetría
 TOPOGRAFÍA

Taquimetría
 TOPOGRAFÍA

5. Métodos de levantamiento topográfico:

• Poligonal abierta
• Poligonal cerrada
• Triangulación
• Estación radial o radiación
• Nivelación
• Otros
Levantamientos catastrales, urbanos o de planos, para proyectos de
ingeniería: carreteras, irrigaciones, puentes, eléctricas, saneamiento, etc.
 TOPOGRAFÍA

6. Definiciones básicas:

• Altura • Croquis
• Azimut • Desnivel
• Rumbo • Pendiente
• Plano • Curvas de nivel
• Escala • Cota o elevación
• Coordenadas • Estación
¿Para que sirve lo
aprendido hoy?

¿Dónde aplicaré lo
aprendido?
Actividad semana próxima:

a. Indague, elabore y fundamente la clasificación de la geodesia?

b. Explique las diferencias entre mapas, planos y cartas.
PANEL FOTOGRAFÍCO:
