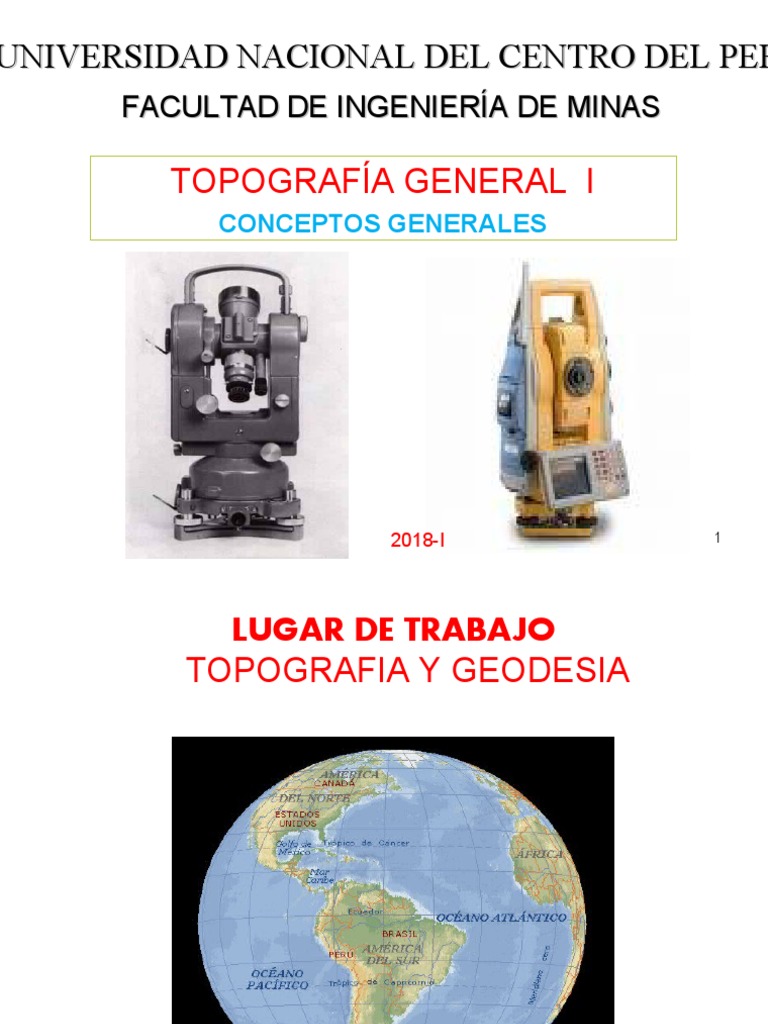

UNIVERSIDAD NACIONAL DEL CENTRO DEL PER

FACULTAD DE INGENIERÍA DE MINAS

TOPOGRAFÍA GENERAL I
CONCEPTOS GENERALES

2018-I 1
LUGAR DE TRABAJO
TOPOGRAFIA Y GEODESIA

2
EQUIPOS E INSTRUMENTOS DE
TRABAJO

3
4
5
DIBUJO DE LOS PLANOS

6
DIBUJO DE LOS PLANOS

7
REPRESENTACION EN EL PAPEL
A ESCALA

8
GENERALIDADES

 Concepto de Topografía
 División básica de la Topografía
 Importancia de la topografía
 Etapas de un Lev. Topográfico
 Clases de Lev. Topográficos
 El Ingeniero Topógrafo, el Topógrafo
 Puntos de control
 Topografía y Geodesia
 Hipótesis de estudio de la Topografía
 Tipos de mediciones

9
CONCEPTO DE TOPOGRAFIA
• La topografía es una ciencia que estudia
el conjunto de procedimientos para
determinar las posiciones relativas de los
puntos sobre la superficie de la tierra y
debajo de la misma, mediante la
combinación de las medidas según los
tres elementos del espacio: distancia,
elevación y dirección.

• Ciencia y arte para medir distancias y


ángulos, para luego procesarlos con el fin
de dibujar planos de una porción
terrestre.
TOPOS : LUGAR
GRAPHIS : DIBUJO, DISEÑO
CONCEPTO DE TOPOGRAFIA
Continuación…

1. -Rama de la Ingeniería

- Determinación de posición relativa de puntos


- En base a recopilación de información
de una parte física de la Tierra.

Encargada de hacer mediciones de una pequeña


porción de la Tierra.

La información se obtiene:
-instituciones especializadas (IGN)
-mediciones (levantamientos)

11
LA TOPOGRAFIA, EXISTE PARA:

 Representar, una porción de Terreno (pT) en un plano a escala.


 Representar, una estructura artificial, en un plano a escala.
 Determinar la posición de un punto, respecto a un Sist. Coord.
 Replantear un punto en el terreno, desde un plano a escala.
 Trazar los ejes de una futura construcción.

12
2. La geomática

Es un término nuevo.
Ha tenido amplia aceptación en los Estados Unidos,
y en la mayoría de países de habla inglesa.
En USA, la Surveying Engineering Division de la
American Society of Civil Engineers, cambio su
nombre a Geomatics Division.
Ahora cambió la Topografía o Ingeniería Topográfica
a Geomática o Ingeniería Geomática.

Recientemente se ha denominado GEOMÁTICA.


13
Un ejemplo el topógrafo trabaja con los siguientes
programas en la PC:
- AutoCAD
- AutoCAD Land (Civil)
- Microsoft Excel
- Arcgis
- Topograph

14
Como resultado de estos nuevos desarrollos, muchas
personas piensan que el nombre de topografía ya no
refleja de manera adecuada el papel cambiante y en
expansión de su profesión.

TOPOGRAFÍA y GEOMÁTICA son sinónimos.

15
DIVISION BASICA DE LA
TOPOGRAFIA
- Representación gráf. de una p.t. en el p. sin
tener en cuenta los desniveles.
PLANIMETRIA - Proyección de puntos y distancias
en un plano horizontal.

- Representación gráf. de los desniveles


ALTIMETRIA de una p.t. en el p, con respecto a una superficie
de referencia.

TOPOGRAFIA - Representación gráf. de una p.t. en el p.


INTEGRAL utilizando la planimetría y altimetría, en un
mismo plano.

16
IMPORTANCIA DE LA
TOPOGRAFIA
Interviene en todas las etapas de la ingeniería
- Ingeniería civil
- Ingeniería de minas
- Ingeniería eléctrica
- Ingenierías agrarias
- (Arquitectura)

PROYECTO EJECUCION
DE LA OBRA DE LA OBRA

•Planos topográficos •En base a los planos


•Expediente técnico topográficos

17
INGENIERIA CIVIL

18
INGENIERIA DE MINAS

19
INGENIERIA ELECTRICA

20
INGENIERIAS AGRARIAS

21
ARQUITECTURA

22
LEVANTAMIENTO TOPOGRAFICO
CONCEPTO:
Los Levantamientos Topográficos es un
conjunto de  operaciones que se realiza
con el fin de determinar la configuración
del terreno y la posición sobre la
superficie de la tierra, de elementos
naturales o instalaciones hechas por el
hombre.
El conjunto de operaciones necesarias para
determinar las posiciones de puntos en la
superficie de la tierra, tanto en planta como
en altura, los cálculos correspondientes y la
representación en un plano (trabajo de
campo + trabajo de oficina) es lo que
comúnmente se llama "Levantamiento
Topográfico".

Abarca en superficies reducidas y se


realizan despreciando la curvatura de la
tierra. 23
ETAPAS DEL LEVANTAMIENTO
TOPOGRAFICO

- Reconocimiento del terreno


Forma, tamaño, accidentes
Lugar para plantar hitos
Método, instrumentos, personal

- Trabajo de campo
Plantado de hitos
Mediciones
Distancias, ángulos

- Trabajo de gabinete
Cálculos
Dibujo del plano

24
25
CLASES DE LEVANTAMIENTOS
TOPOGRAFICOS
• Fotogrametría
• Levantamientos de configuración
• Levantamientos de control
• Levantamientos para construcciones
• Levantamientos catastrales urbanos
• Levantamientos periciales
• Levantamientos para vías de comunicación
• Levantamientos hidrográficos
• Otros

26
PROFESIONALES DE LA
TOPOGRAFÍA
EL INGENIERO TOPÓGRAFO:
-En el Perú no existe
-Los ingenieros de las especialidades hacen sus
veces
-Deben estar en constante actualización
-Deben ser éticos

EL TOPÓGRAFO:
-Es el técnico dirigido por el Ingeniero
-Debe conocer la geometría y trigonometría
plana
-Debe estar actualizado
-Debe ser honesto, honrado y leal
27
PUNTOS TOPOGRÁFICOS
Son puntos del terreno que sirven de apoyo para las operaciones topográficas y que
se llegan a materializar en:

TEMPORALES:
Se construyen y tienen vigencia durante
el proyecto.
Ej. Hitos de estacas de madera o
Hitos de concreto y fierro.

PERMANENTES:
Son puntos de referencia fijos, existentes
con anterioridad.
Ej. Antenas, cúpulas de iglesias, faros,
pararrayos, hitos, etc.

28
PUNTOS DE CONTROL
Denomínese así a un punto de carácter permanente para el Control Altimétrico y
Planimétrico, con coordenadas y cotas conocidas, siendo el punto de partida o el punto de
comprobación de cierre para los levantamientos topográficos tanto planimétricos o
altimétricos.

El levantamiento de dichos puntos de control topográfico y geodésico son realizados con


instrumentos de alta precisión siendo la base para la adecuada georreferenciación de todos
los elementos  geográficos  que  componen un  mapa.

29
GEODESIA

• DEFINICION.- Ciencia Matemática que tiene por objeto el


estudio de la forma y dimensiones de la Tierra.

Pn Sup. Terrestre

. .
P G

R R
G1
ECUADOR P1

Centro
Ps Tierra
30
GEODESIA
La geodesia trata de las mediciones de grandes extensiones de terreno, como
por ejemplo para confeccionar la carta geográfica de un país, para establecer
fronteras y límites internos, para la determinación de líneas de navegación en
ríos y lagos, etc. Estos levantamientos tienen en cuenta la verdadera forma de
la tierra y se requiere de gran precisión.
En la actualidad, se utilizan satélites artificiales para determinar la distribución
irregular de masas en el interior de la Tierra, así como su forma y dimensiones a
partir de las irregularidades en sus órbitas.

Levantamiento Geodésico
El Levantamiento Geodésico se realiza con mediciones de alta precisión,
basados en una red de puntos llamados vértices geodésicos que forman entre si
una malla o red de Triangulación de :
- 1° orden triángulos de lados desde 40 – 100 Km. de Long.
- 2° orden desde 20 – 30 Km.
- 3° orden desde 3 – 10 Km.

31
LEVANTAMIENTOS TOPOGRAFICOS Y
GEODESICOS
DIFERENCIAS:
* LEV. TOPOGRAFICO:
- Superficie de la Tierra como plana
- Pequeñas extensiones de terreno,
long. aprox. de 25 Km, ó 625 Km2
- Geometría y trigonometría plana

* LEV. GEODESICO:
- Considera la curvatura de la sup. Terrestre
- Grandes extensiones de terreno
- Geometría y trigonometría esférica

32
HIPOTESIS DE ESTUDIO DE LA

TOPOGRAFIA
La línea que une dos puntos, es una línea recta.
• Las direcciones de la plomada, son paralelas.
• La sup. de referencia de medición de cotas, es plana.
• El ángulo formado por dos líneas, es plano y no esférico.

=
= =
o o B
A o A Ao
o B C
B o hA
o B
hB
R R
β oC

o 33
A
TIPOS DE MEDICIONES

• Ángulos horizontales (θ) H G

• Ángulos verticales (α)


E F
• Distancias horizontales (AB)
• Distancias verticales (AE) D C
θ
α
• Distancias inclinadas (AG)
A B

34
CLASES DE MEDICIÓN

a) Medición directa

b) Medición indirecta

ERRORES EN LA MEDICIÓN

En toda medición hay que admitir que por más calibrado que se encuentre el
instrumento a usar, siempre el resultado obtenido estará afectado de cierto
error.
a) Valor verdadero
b) Error
c) Exactitud
d) Precisión
35
UNIDADES DE MEDIDA
B
o
A
o
• Longitud (m) B

C
• Superficie (m2)
D
oB

• Angular (grado, radian, hora) Ao θ

oC
36
BIBLIOGRAFÍA

1.- Barbosa W., Carlos ------------ Topografía Básica Ed. UNA Lima-Perú 1972
2.- Basadre, Carlos---------------- Topografía General I y II Ed. UNI Lima-Perú 1964
3.- Conde, Domingo----------- ---- Método y Cálculo Topográfico Ed. Nelvi Lima-
Perú 1977
4.- Davis y Foote---------------------Tratado de topografía Ed. Mc. Graw Hill Book
5.- Ledesma, Alvaro-----------------Topografía práctica Ed. UNA Lima-Perú 1968
6.- Mc Corman Jack---------------- Topografía Limusa Wiley – México - 2004
7.- Mendoza Jorge Dueñas--------Topografía Automatizada, Estación
Total. UNI – Lima 2002
8.- Olarte, Walter---------------------Topografía II
9.- W. jordan.-------------------------Tratado General de Topografía
10.-Charles B. Breed.---------------Topografía
11.-Luis Arena Ibarra.--------------- Topografía

37
38
