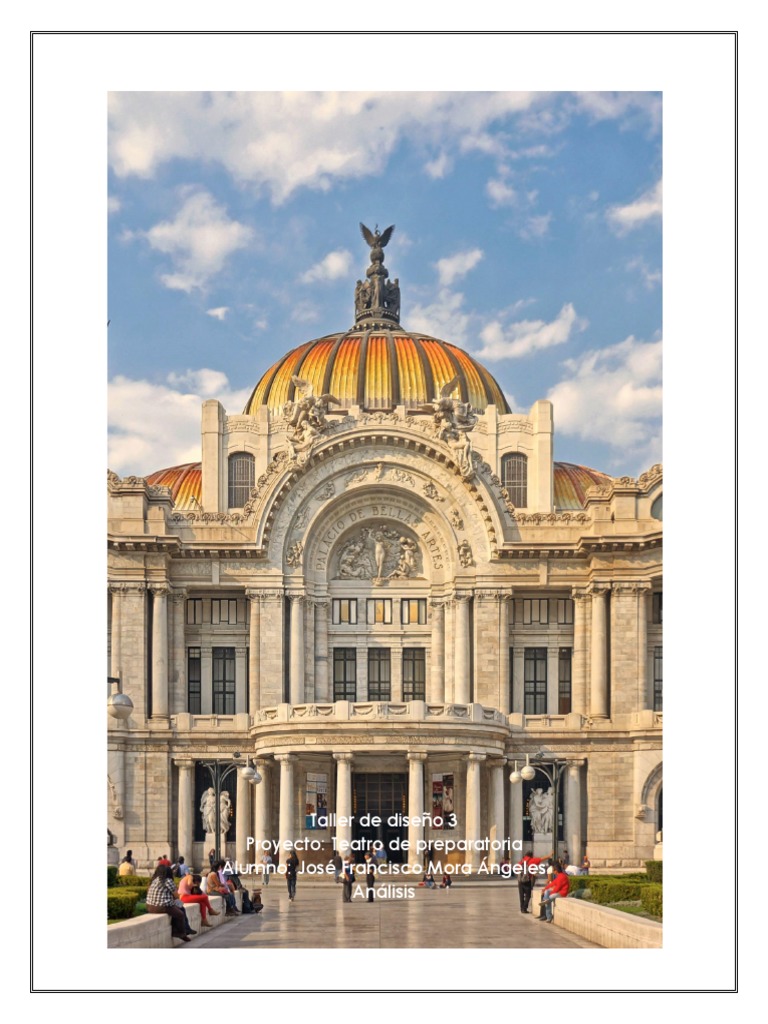

Taller de diseño 3

Proyecto: Teatro de preparatoria

Alumno: José Francisco Mora Ángeles
Análisis
Índice
A. Explicación.
1. Determinación de los objetivos.

2. Formulación de la hipótesis conceptual.

3. Evaluación de la hipótesis.
• Restrictivas.
• Conflictivas.
• Potencialidades.

B. Aplicación.
1. Programación arquitectónica. Diseño del programa arquitectónico.
• Programa básico solicitado.
• Programa ampliado por investigación.
• Programa definitivo.

2. Estructuración jerárquica del sistema arquitectónico.

• Diagrama de relaciones.
• Zonificación.
• Diagrama de funcionamiento.

3. Generación del espacio arquitectónico.

• Determinación de los espacios (estudio de áreas).
• Análisis de la operatividad del espacio.
• Dimensionamiento del espacio.
Explicación
Determinación de los objetivos.
El objetivo arquitectónico deberá de dar como resultado: enfoque.
Formulación de la hipótesis conceptual.
Objetivo abstracto: enfoque.
Determinante formal: racionalismo.
Forma genérica: trapecio (hecho a base de triángulos y cuadrados).
Hipótesis conceptual hecha a mano alzada
Evaluación de la hipótesis.
Restrictivas.
Podría aparecer normas, leyes y reglamentos que puedan restringir antes y
durante la realización del objeto arquitectónico.
• Normas técnicas complementarias de equipamiento urbano.
• Normas oficiales mexicanas (NOM).
• Reglamento de construcción del municipio de Tulancingo.
REGLAMENTO DE CONSTRUCCIÓN PARA EL MUNICIPIO DE TULANCINGO DE
BRAVO, HGO.

T I T U L O P R I M E R O.

DISPOSICIONES GENERALES

CAPITULOUNICO

DISPOSICIONES GENERALES

ART. 1º.- ES DE ORDEN PUBLICO E INTERES SOCIAL EL CUMPLIMIENTO Y OBSERVANCIA

DE LAS DISPOSICIONES DE ESTE REGLAMENTO, ASI COMO DE TODOS LOS
ORDENAMIENTOS DERIVADOS DEL MISMO Y NORMATIVIDAD AFIN, EN TODOS Y
CADA UNO DE SUS CAPITULOS EN RELACION AL USO DE TERRENOS Y /O
EDIFICACIONES DE PROPIEDAD PUBLICA Y PRIVADA.

ART. 2º.- PARA LOS EFECTOS DEL PRESENTE REGLAMENTO, SE ENTENDERA POR:

I.- MUNICIPIO: AL DE TULANCINGO DE BRAVO, HGO.

II.- PRESIDENCIA: A LA DEL MUNICIPIO DE TULANCINGO DE BRAVO, HGO.

III.- DIRECCIÓN: A LA DE OBRAS PUBLICAS MUNICIPALES;

IV.- ACTUALIZACION: A LA DEL PLAN DE DESARROLLO URBANO PARA NUESTRO

MUNICIPIO.

V.- REGLAMENTO: AL DE CONSTRUCCIONES PARA EL MUNICIPIO DE TULANCINGO

DE BRAVO, HGO.

ART.17.- CONSTANCIA Y LICENCIA DE USO DEL SUELO, SON LOS DOCUMENTOS QUE
ESPECIFICAN ZONA, DENSIDAD, INTENSIDAD Y RESTRICCIONES DE UTILIZACIÓN DE UN
PREDIO EN RAZON A SU UBICACIÓN Y A LA ACTUALIZACION.

ART.19.- LOS PROYECTOS PARA EDIFICIOS QUE CONTENGAN DOS O MAS DE LOS
USOS A QUE SE REFIERE EN ESTE REGLAMENTO, SE SUJETARAN EN CADA UNA DE SUS
PARTES A LAS DISPOSICIONES Y NORMATIVIDAD AFIN CORRESPONDIENTES.
 Conflictivas.
Durante el diseño:
Antes:
• Formas y diseños ya existentes.
• Uso de colores específicos.
• La creación de un diseño funcional que no pueda sufrir un mal uso.
Durante:
• Cambios de ideas/conceptos.
• Utilización actual del suelo.
• Se deberá hacer limpieza al terreno.
Después:
• Mantenimiento.
• Uso diferente a lo planeado.
• Impulso de actividades socioculturales.
• Destrucción de mobiliario.
Durante la etapa de construcción:
Antes:
• Basura.
• Se deberá limpiar el terreno.
• Se deberá marcar el terreno.
• Hacer un perímetro para evitar el paso de los alumnos del plantel.
Durante:
• Vientos.
• Asoleamiento.
• Clima.
Después:
• Mantenimiento.
• Uso de espacio diferente a lo pensado.
• Maltrato de mobiliario.
Durante la operatividad del objeto:
Antes:
• Mobiliario apto para uso rudo.
 • Espacios nuevos.
Durante:
• Checar materiales.
Después:
• Uso de espacio diferente a lo planeado.
• Destrucción de espacios arquitectónicos.
• Destrucción de mobiliario.
• Mantenimiento.
Potencialidades.
• Generar atracción por parte de los estudiantes.
• Incitar la creación de exposiciones artísticas.
• Apoyo didáctico.
• Alimentar la cultura de las artes escénicas.
• Generar un ambiente más artístico.
Aplicación
Programación arquitectónica
Programa arquitectónico(básico):
• Escenario.
• Foro.
• Zona de desahogo y trafico escénico.
• Zona de maniobras escenotecnicas.
• Platea.
• Sala de espectáculos y cabinas.
• Servicios internos.
• Camerinos, sanitarios, oficina, cabina, bodega, sala de descanso.
• Servicios para el público.
• Vestíbulos, sanitarios, cafetería, zona multifuncional, taquillas,
bodegas, oficinas.
• Estacionamiento público(cajones).
• Acceso, estacionamiento de servicios, patio de maniobras.
• Áreas verdes y libres.
• Bodega general de escenografía.
• Taller de construcción escenográfica, iluminación, sastrería y atrezo.

Programación ampliada por investigación

Programa arquitectónico(básico):
• Escenario.
• Foro.
• Zona de desahogo y trafico escénico.
• Zona de maniobras escenotecnicas.
• Platea.
• Sala de espectáculos y cabinas.
• Servicios internos.
• Camerinos, sanitarios, oficina, cabina, bodega, sala de descanso.
• Servicios para el público.
• Vestíbulos, sanitarios, cafetería, zona multifuncional, taquillas,
bodegas, oficinas.
• Estacionamiento público(cajones).
• Acceso, estacionamiento de servicios, patio de maniobras.
• Áreas verdes y libres.
• Bodega general de escenografía.
• Taller de construcción escenográfica, iluminación, sastrería y atrezo.
 • Cuarto de sonido.
• Cuarto de máquinas.

Programa definitivo
Programa arquitectónico(básico):
• Escenario.
• Foro.
• Zona de desahogo y trafico escénico.
• Zona de maniobras escenotecnicas.
• Platea.
• Sala de espectáculos y cabinas.
• Servicios internos.
• Camerinos, sanitarios, cabina y sala de descanso.
• Servicios para el público.
• Vestíbulos, sanitarios.
• Patio de maniobras.
• Bodega general de escenografía.
• Iluminación, sastrería y atrezo.
• Cuarto de sonido.
• Cuarto de máquinas.
Estructuración jerárquica del sistema arquitectónico.
Diagrama de relación
La relación puede ser directa, indirecta o nula.

Servicios Servicios Patio de Bodega general Iluminación,

Escenario Platea
internos públicos maniobras escenográfica sastrería

Caminar Monitorear Lavar Descansar Estacionamiento Almacenar Hablar

Exponer Caminar Limpiar Hablar Caminar Recibir Construir
Cantar Sentir Acomodar Arreglarse Acomodar Caminar Tejer
Bailar Emocionarse Descansar Cambiarse Coordinar Acomodar Instalar
Reír Sentarse Ver Entrar Circular Guardar Crear
Llorar Hablar Vestirse Salir Hablar Destruir Guardar
Escuchar Reír Defecar Ver Manejar Modificar Cortar
Ver Llorar Orinar Circular Arreglar Arreglar
Correr Escuchar Caminar
Arreglar Ver
Cargar Escuchar
Actuar
Hablar
Mover
Circular
Diagrama de zonificación
Diagrama de funcionamiento general por zonas
Zona 1 (publico)

Actividades
Caminar
Sentarse
Admirar
Reír
Llorar
Circular
Ver
Zona 2 (actores)

Actividades
Caminar
Actuar
Bailar
Reír
Cantar
Hablar
Zona 3 (producción)

Actividades
Vestirse
Arreglarse
Maquillarse
Monitorear
Descansar
Hablar
Defecar
Zona 4 (mantenimiento)

Actividades
Arreglar
Acomodar
Modificar
Mover
Diagrama de funcionamiento general
Generación del espacio arquitectónico
Estudio de áreas

Operativida Circula
Espacio Actividad Mobiliario Mobiliario d ción Total
15% 30%

Bailar
Actuar
Escenario 14.4m2 28.8m2 124.8m2
Hablar
Cantar
6.0 x 16.0: 96m2

Cambiarse
Sillas
Relajarse
Camerinos Closet 2.16m2 4.32m2 18.72m2
Prepararse
Tocador
Arreglarse
2.4 x 6.0: 14.4m2
 Necesidade W.C.
Sanitarios s fisiológicas Lavamano 2.25m2 4.50m2 19.50m2
Arreglarse s

6.00 x 2.50: 15m2

Mesa
Cabina Dirigir 1.68m2 3.36m2 14.56m2
Repisa

2.80 x 4.00: 11.2m2

 Guardar Anaquel
Bodega 42.174 84.34 365.50m2
Almacenar Repisa

21.30 x 13.20: 281.16m2

Perchero
Vestíbulo Recibir 8.4m2 16.8m2 72.8m2
Cajones

7.00 x 8.00: 56m2

 W.C.
Sanitarios Necesidade
Lavamano 2.25m2 4.50m2 19.50m2
públicos s fisiológicas
s

6.00 x 2.50: 15m2

Butacas Sentarse Sillón 8.7m2 17.5m2 76.14m2

 0.71 x 0.55: 0.39m2 *150:
58.57m2

Patio de Recibir
48.6m2 97.2m2 421.2m2
maniobras Conducir

18.00 x 18.00: 324m2

 Taller de
construcción Crear
Repisas 3.75m2 7.5m2 32.5m2
escenográfic Modificar
a
5.00 x 5.00: 25m2
Total 1,165.22m2
Operatividad y circulación por mueble

Mueble
W.C.

30 cm hacia enfrente (operatividad)

+
60 cm hacía en frente (circulación)

Escritorio/mesa

30 cm alrededor (operatividad)
+
60 cm alrededor (circulación)
 Lavabo

30 cm hacia enfrente (operatividad)

+
60 cm hacía en frente (circulación)

Sillón

30 cm hacia enfrente (operatividad)

+
60 cm hacía en frente (circulación)
 Tocador

30 cm hacia enfrente (operatividad)

+
60 cm hacía en frente (circulación)

Repisa/estante

30 cm hacia enfrente (operatividad)

+
60 cm hacía en frente (circulación)
Dimensionamiento del espacio

Espacio
Escenario

6.0 x 16.0

Sanitarios

6.00 x 2.50
 Platea

10.00 x 13.5

Cabina

2.80 x 4.00
 Sala de descanso

7.00 x 8.00

Servicios internos/camerinos

2.4 x 6.0
Patio de maniobras

18.00 x 18.00
