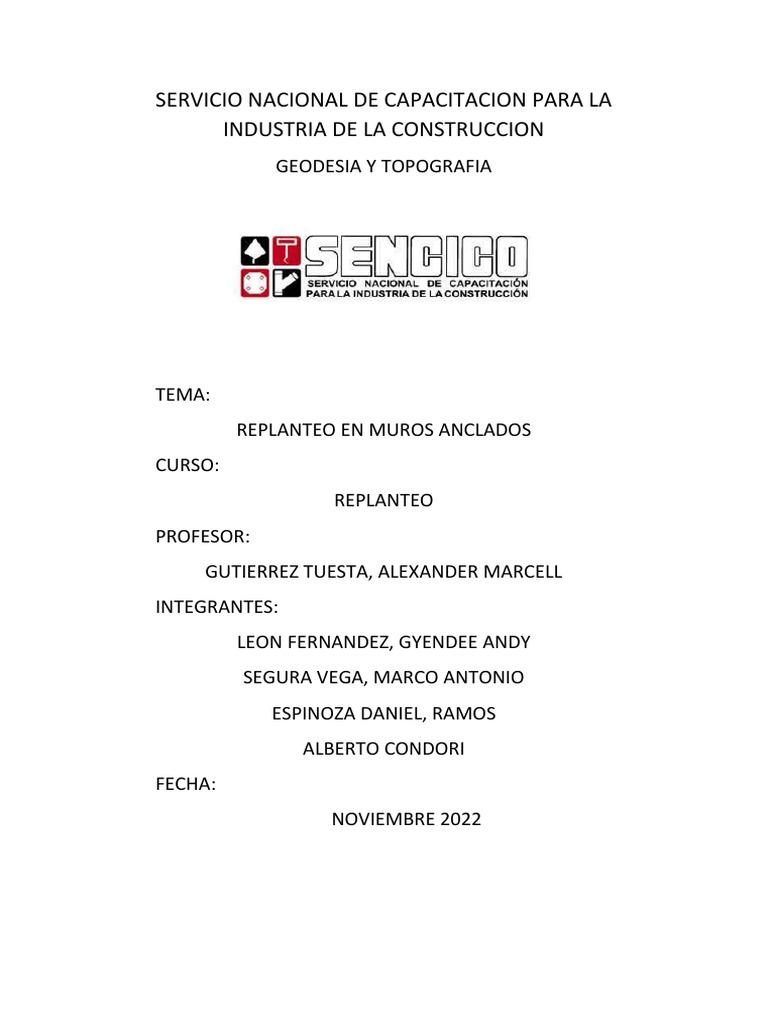

SERVICIO NACIONAL DE CAPACITACION PARA LA

INDUSTRIA DE LA CONSTRUCCION
GEODESIA Y TOPOGRAFIA

TEMA:
REPLANTEO EN MUROS ANCLADOS
CURSO:
REPLANTEO
PROFESOR:
GUTIERREZ TUESTA, ALEXANDER MARCELL
INTEGRANTES:
LEON FERNANDEZ, GYENDEE ANDY
SEGURA VEGA, MARCO ANTONIO
ESPINOZA DANIEL, RAMOS
ALBERTO CONDORI
FECHA:
NOVIEMBRE 2022
 Muros anclados:

“Los muros anclados son utilizados para la construcción de muros de

retención o para asegurar cortes en excavaciones. Los anclajes son usados
para proporcionar una precarga de los sistemas estructurales aplicando
tensión por medio de sistemas hidráulicos al tendón del anclaje, que
puede ser tanto barras como cables de acero de alta resistencia”
(Geofortis, 2012)

Estos muros de retención sirven para contener taludes y evitar los daños a
estructuras cercanas a grandes volúmenes de tierra en movimiento. Es
necesario que este tipo de trabajos sean realizados por técnicos
especializados, pues requieren de sistemas de perforación adecuados, de
conformidad con las longitudes e inclinaciones proyectadas. De la misma
manera, el hormigón para adherencia se hace inyectando lechada de
cemento a presión a la zona de los bulbos y debe contar con las
características adecuadas, por lo que deberán considerarse los aditivos
que deberán añadirse. Finalmente, el proceso termina con el tensado de
los anclajes.
(Construex, 2015)
Aplicaciones:

Los muros anclados son especialmente aconsejables en obras como:

 Estabilización de cortes de taludes para ampliación de carreteras
 Reparación de fallas de borde de carreteras
 Excavaciones para sótanos de edificios en zonas urbanas
 Terracéo y nivelación de parcelas urbanas estrechas de topografía
irregular.
 -Rehabilitación y estabilización de estribos de puentes.

Ventajas:

 Capacidad para resistir grandes presiones horizontales, grandes

alturas de tierra y sobrecargas, sin incrementar significativamente el
espesor de su sección.
 Fundaciones de pequeñas dimensiones. La carga vertical es resistida
en su mayor parte por el roce de la cara vertical del muro con el
terreno y sólo el remanente debe ser resistido por una fundación.
 Reducidos volúmenes de excavaciones y rellenos.
 Factibilidad de construir en gran variedad de suelos.
 Tiempo reducido de construcción.
 Menores costos.
Tipos de Anclaje:

Recomendaciones: Para el 1er anillo se recomienda un ángulo de 15º.

Para los siguientes anillos se recomienda 10º. De forma general los
ángulos de inclinación pueden sufrir una variación de +/- 5º en forma
horizontal y vertical. La perforación puede ser por rotación o roto-
percusión.
Replanteo de puntos de anclaje:

Para poder replantear puntos de anclaje, que estén por debajo de

cumultos de arenas o material de desmonte que cae en obra, la única
forma será pudiendo tener la distancia y los ángulos, ya que, con esto de
forma manual, se podrá hallar las proyecciones, en este caso a el eje z se
llamara eje y.

Py: a*cos (25º 40`2.19”)

Px: b*sen (25º 40`2.19”)
