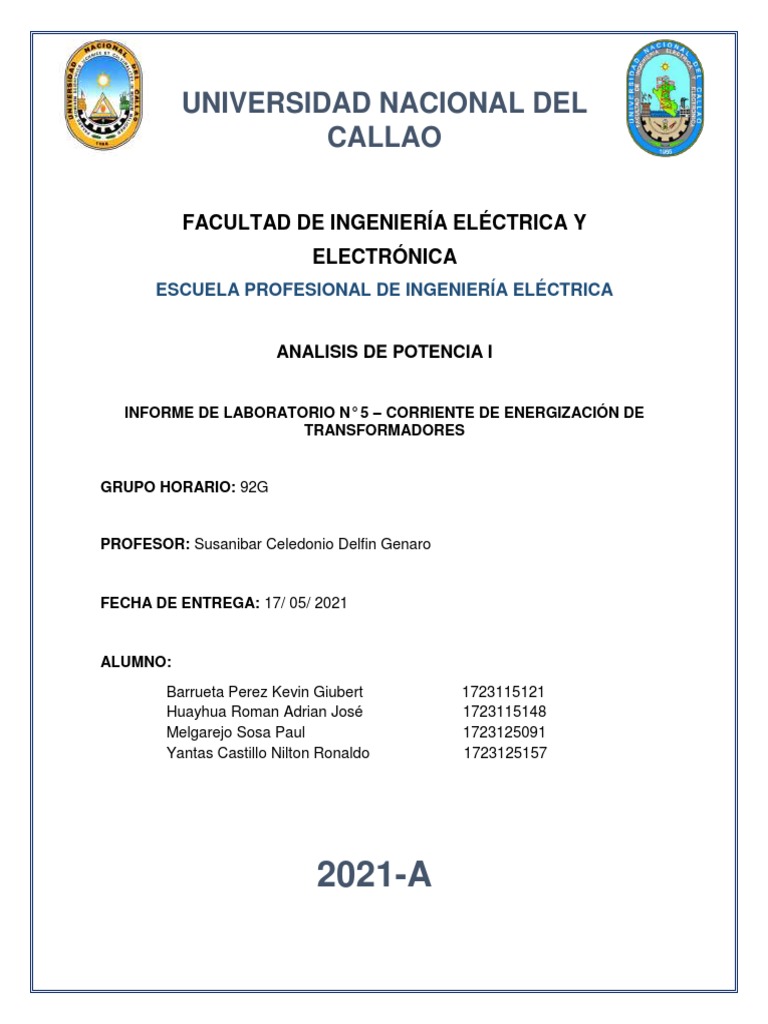

UNIVERSIDAD NACIONAL DEL

CALLAO

FACULTAD DE INGENIERÍA ELÉCTRICA Y

ELECTRÓNICA
ESCUELA PROFESIONAL DE INGENIERÍA ELÉCTRICA

ANALISIS DE POTENCIA I

INFORME DE LABORATORIO N° 5 – CORRIENTE DE ENERGIZACIÓN DE

TRANSFORMADORES

GRUPO HORARIO: 92G

PROFESOR: Susanibar Celedonio Delfin Genaro

FECHA DE ENTREGA: 17/ 05/ 2021

ALUMNO:
Barrueta Perez Kevin Giubert 1723115121
Huayhua Roman Adrian José 1723115148
Melgarejo Sosa Paul 1723125091
Yantas Castillo Nilton Ronaldo 1723125157

2021-A
 CORRIENTE DE ENERGIZACIÓN DE TRANSFORMADORES

1. OBJETIVO

Simular la energización y verificar la corriente de energización de transformadores de potencia.

Variar los tiempos del punto de energización y analizar el comportamiento de la corriente de
energización.

2. CONSIDERACIONES INICIALES

Revisar el manual del software AtpDraw. Revisar la clase anterior de simulaciones, de modo
tal que no haya dificultad en entender y construir los elementos de red.

3. DESARROLLO DE LA ACTIVIDAD.

3.1 A partir de los valores de cortocircuito en el punto de conexión, obtener los equivalentes de
impedancia, considerar una relación X/R = 30. (ver el anexo)

Sea el cortocircuito trifásico de 1𝑏̅ kA en un sistema de 220 kV. En ese sistema se va a

conectar un trasformador de 1𝑎𝑏 ̅̅̅ MVA. El lado de alta Tensión será de 220kV y el lado de
baja tensión será de 138kV
Los datos del transformador BCTRAN es lo siguiente:
Impedancia del transformador: 1𝑏̅%, (a su capacidad nominal)
Pérdidas para la prueba de cortocircuito: 1𝑐𝑏 ̅̅̅ kW
Pérdidas en vacío al 100% de tensión: 1𝑏𝑎 ̅̅̅ kW
̅̅̅̅̅̅ %. Las pruebas en vacío se realizan en el lado de baja tensión.
Corriente de excitación 0.6𝑏

Datos:
Integrante: Barrueta Perez Kevin Giubert 1723115121
̅̅̅̅̅
𝑎𝑏𝑐 = 121
Corto circuito Trifásico 1𝑏̅ kA = 12 kA
Transformador 1𝑎𝑏̅̅̅ MVA = 112 MVA
Impedancia del transformador: 1𝑏̅%, (a su capacidad nominal) = 12%
̅̅̅ kW = 112 kW
Pérdidas para la prueba de cortocircuito: 1𝑐𝑏
̅̅̅ kW = 121kW
Pérdidas en vacío al 100% de tensión: 1𝑏𝑎
Corriente de excitación ̅̅̅̅̅̅
0.6𝑏 %. Las pruebas en vacío se realizan en el lado de baja tensión. =
0.62%
Calculando la reactancia

𝑉
𝑋=
𝐼𝑐𝑐. √3

220𝑘𝑉
𝑋=
12𝑘𝐴. √3

𝑋 = 10.585 Ω
Calculando la Resistencia
𝑋
𝑅=
30

10.855
𝑅=
30

𝑅 = 0.3528 Ω

3.2 Utilice un transformador BCTRAN y modele un transformador de potencia de 2 devanados.

El lado de alta tensión es de 220kV y la capacidad del transformador es el que se indica en el
anexo. Coloque los valores de los parámetros del transformador.

Parámetros
Corto circuito Trifásico 12 kA
Transformador 112 MVA
Impedancia del transformador: 12%
Pérdidas para la prueba de cortocircuito: 112 kW
Pérdidas en vacío al 100% de tensión: = 121kW
Corriente de excitación 0.62%. Las pruebas en vacío se realizan en el lado de baja tensión.
Del esquema planteado
3.3 Coloque en el lado de alta una inductancia no líneal (para modelar el comportamiento
magnético del transformador), tal como se indica en el gráfico del anexo. Utilizar la tensión
nominal para la corriente de excitación. Utilice la pendiente para la curva de saturación
conforme se indique en el anexo

Parámetros del transformador

S = 121 MVA
VH = 220 kV
Calculando la Intensidad de línea

𝑆
𝐼=
𝑉. √3

121𝑀𝑉𝐴
𝐼=
220𝑘𝑉. √3

𝐼 = 317.5 𝐴𝑚𝑝
De la tabla

Para hallar la intensidad pico y el flujo del inductor no lineal, realizamos los siguientes cálculos.

𝐼𝑝 = 𝐼𝑙 . √2 . 𝐼𝑟𝑚𝑠(𝑝𝑢)
𝐼𝑝 = 317,5 . √2 . 0.01
𝐼𝑝 = 4.49 Amp

𝑉𝐻 . 𝑉𝑟𝑚𝑠(𝑝𝑢) . √2
ø=
2𝜋. 𝑓. √3
 220𝑘𝑉. 0.9. √2
ø=
2. 𝜋. 60. √3
ø = 428.82 𝑊𝑏

Obtenemos
I pico Flujo
4.49 428.82
8.98 476.47
26.94 524.12
116.76 571.76

3.4 Utilice un interruptor y encuentre varios puntos de operación. Recuerde que los tres polos
del interruptor no cierran en el mismo tiempo, hay una diferencia de hasta 5ms

Iniciamos con la siguiente configuración de tiempos:

 Close R: 0.05
 Close S: 0.055
 Close T: 0.06
Grafica de las corrientes: R, S Y T:

Grafica sinusoidal de: FASE R

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)

Grafica sinusoidal de: FASE S

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)
Grafica sinusoidal de: FASE T

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)
La siguiente configuración de tiempos será:

 Close R: 0.058365
 Close S: 0.063365
 Close T: 0.068365

Grafica de las corrientes: R, S Y T:

Grafica sinusoidal de: FASE R

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)

Grafica sinusoidal de: FASE S

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)
Grafica sinusoidal de: FASE T

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)

3.5 Intente simular la máxima corriente excitación. Para ello debe tratar que cada fase cierre
justo cuando la onda de tensión pasa por cero.

Iniciamos con la siguiente configuración de tiempos:

 Close R: 0.054212
 Close S: 0.060129
 Close T: 0.065277
Grafica de las corrientes: R, S Y T:
Grafica sinusoidal de: FASE R

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)

Grafica sinusoidal de: FASE S

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)
Grafica sinusoidal de: FASE T

 La fuente de entrada. (ENT)

 Parte de alto voltaje del transformador. (HV1)
 Bajo voltaje del transformador. (LV1)

3.6 Verifique los acondiciones de ajustes en el programa ATPDraw para poder realizar la
simulación sin problemas.
4. EVALUACIÓN

4.1 Realice al menos 5 puntos de energización, comente sus resultados. Los puntos de
conexión del interruptor deben estar a lo largo de un ciclo.

De acuerdo al desarrollo de la actividad 3.4 notamos una diferencia en la gráfica de las

corrientes.

Configuración 1

Configuración 2

Los saltos de las corrientes de pico serán mayores o menores dependiendo el momento
de cierre del interruptor a través de esta modalidad se puede controlar las corrientes de
pico que sean la menor posible de esta forma se salvaguardan los dispositivos de
protección.
4.2 Obtener la corriente máxima de energización y anotar los tiempos de cierre de los
interruptores. Comente su resultado

Del desarrollo de la actividad 3.5 se obtiene la siguiente grafica.

Se planteó la siguiente configuración de tiempos:

 Close R: 0.054212
 Close S: 0.060129
 Close T: 0.065277

Se observa que al cerrar el interruptor en el momento que el voltaje instantáneo es cero

para cada fase, la corriente pico tendrá su máximo valor, realizando la comparación esta
llega hasta 800 amperios frente a las demás simulaciones que alcanzan entre 100 a 300
amperios.

4.3 Realice una investigación sobre la curva de saturación de los transformadores de

potencia. Asimismo, revise la información sobre cómo ha ido cambiando la corriente de
excitación.

La representación del fenómeno de saturación de un transformador es imprescindible en

los estudios de transitorios electromagnéticos, principalmente porque debe representar
con exactitud la sobrexcitación del transformador durante su energización, además de ser
fundamental para estudiar casos de ferro resonancia. En general, durante las pruebas de
vacío que se aplican al transformador, se determina la corriente de excitación que circula
por el núcleo ferromagnético a una determinada tensión. Sin embargo, cuando no exciten
datos del fabricante con la curva de saturación del transformador, o las compañías
eléctricas no tienen el equipo necesario para realizar este tipo de pruebas, es necesario
utilizar otras alternativas.
4.4 Realice una investigación sobre interruptores con mando sincronizado al cierre.

El objetivo de los relés de mando sincronizado es desplazar el punto efectivo de

establecimiento del cierre o de la apertura de un interruptor para que este ocurra en un
punto óptimo de la onda de tensión, fase por fase, buscando disminuir las sobre corrientes
o sobretensiones inherentes a la maniobra.

Su finalidad es disminuir estas sobretensiones a las que se someten el transformador y el

sistema eléctrico, se instalan interruptores con mando sincronizado para energizar los
transformadores de potencia. Para poder realizar los estudios se emplea el software
(ATP) y en él se modela el subsistema 1, el sistema de control del interruptor con mando
sincronizado y el inductor no lineal que simula el ciclo de histéresis del núcleo del
transformador. Se realizan simulaciones en el modelo desarrollado para determinar las
mejoras en las exigencias a las que se somete al transformador durante la energización
con y sin los interruptores con mando sincronizado.

Para la realización de estudios de transitorios electromagnéticos referente a la energización de

transformadores de potencia trifásicos. Específicamente se analizan las sobretensiones debidas a la
aparición de la corriente de Inrush durante la energización de estos transformadores en
subestaciones del subsistema eléctrico. Con el fin de disminuir estas sobretensiones a las que se
someten el transformador y el sistema eléctrico, se instalan interruptores con mando sincronizado
para energizar los transformadores de potencia.
Para poder realizar los estudios se emplea el software Alternative Transiet Program (ATP) y en él
se modela el subsistema, el sistema de control del interruptor con mando sincronizado y el inductor
no lineal que simula el ciclo de histéresis del núcleo del transformador. Se realizan simulaciones en
el modelo desarrollado para determinar las mejoras en las exigencias a las que se somete al
transformador durante la energización con y sin los interruptores con mando sincronizado.

5. OBSERVACIONES Y CONCLUSIONES

5.1 Anotar las observaciones y conclusiones del ejercicio.

CONCLUSIONES

 Se puede deducir que el equipo más beneficiado con el cierre controlado es el

transformador, pues ya no estará expuesto a sobretensiones de maniobras y corrientes
de energización elevadas, estos transitorios conllevarían a esfuerzos mecánicos y a
desgastes del aislante del devanado del transformador.

 Es importante realizar estudios en la energización de los trasformadores ya que de este

modo se puede estudiar y analizar las sobretensiones y corrientes elevadas a la que está
expuesto el transformador de esta manera se logra condicionar la disminución de la vida
útil del transformador.
  En un análisis profundo se puede reconocer que la intensidad de pico puede ser
perjudicial para el transformador alcanzando valores muy altos en la corriente de
magnetización en simulación. Por lo tanto, a través de un buen estudio se podrá cerrar
el interruptor es un tiempo provechoso para disminuir los valores altos y evitando
posibles daños en el transformador.

OBSERVACIONES

 La corriente de inrush puede causar los siguientes problemas en el sistema eléctrico:

sobretensión temporal, operación indebida del relé diferencial de protección, deterioro
del aislamiento del transformador y caídas temporales de tensión.

 En la experiencia se reconoce claramente que los tiempos de cierre del interruptor varían
de forma contundente a la magnitud de la corriente y en este caso lo que el
transformador podría estar sometido por lo tanto se deberá reconocer estas amenazas y
realizar la protección adecuada la maquina eléctrica.

BIBLIOGRAFIA

 Dután, L. (2010). Modelación de Transformadores para Estudios de Energización usando

ATPEMTP (pp. 1–9). Quito, Ecuador.

 ROLON, Víctor; PEREZ, Josemaria, M. TORRES, Osacar.Control de Cierre en

interruptores con mando sincronizado para disminución de sobretensiones de energización
en transformadores de potencia trifásico. Paraguay.
6. ANEXO:

̅̅̅̅̅ igual a los tres últimos dígitos significantes de su código

6.1 Considere el numeral 𝑎𝑏𝑐
(del primero de grupo por orden alfabético según el apellido – a,b,c ≠ 0).

Sea el cortocircuito trifásico de 1𝑏̅ kA en un sistema de 220 kV. En ese sistema se va a

conectar un trasformador de 1𝑎𝑏 ̅̅̅ MVA. El lado de alta Tensión será de 220kV y el lado de
baja tensión será de 138kV
Los datos del transformador BCTRAN es lo siguiente:
Impedancia del transformador: 1𝑏̅%, (a su capacidad nominal)
Pérdidas para la prueba de cortocircuito: 1𝑐𝑏 ̅̅̅ kW
Pérdidas en vacío al 100% de tensión: 1𝑏𝑎 ̅̅̅ kW
̅̅̅̅̅̅
Corriente de excitación 0.6𝑏 %. Las pruebas en vacío se realizan en el lado de baja
tensión.
