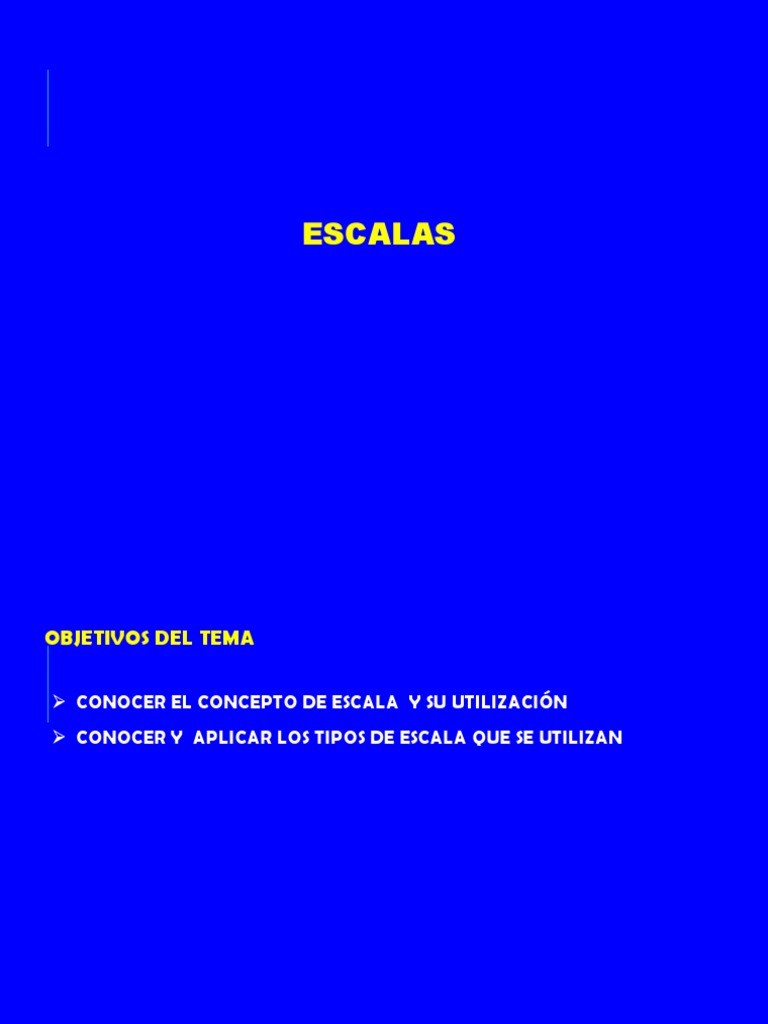

ESCALAS

OBJETIVOS DEL TEMA

 CONOCER EL CONCEPTO DE ESCALA Y SU UTILIZACIÓN

 CONOCER Y APLICAR LOS TIPOS DE ESCALA QUE SE UTILIZAN
1. CONCEPTO DE ESCALA

LA ESCALA ES LA RELACIÓN EXISTENTE ENTRE EL VALOR EN EL PLANO O

MAPA O REPRESENTACION GRÁFICA (PAPEL O DIBUJO) Y EL REAL EN EL
TERRENO U OBJETO EN LA REALIDAD ( LA SUPERFICIE DE LA TIERRA O UNA
PORCIÓN DE ELLA) Y LA REPRESENTACIÓN QUE DEL MISMO SE HACE.

1 Cm plano : equivale a 10
Cm en la realidad

LA ESCALA ES REPRESENTADA EN FORMA DE RAZÓN, DONDE EL

NUMERADOR INDICA LA DISTANCIA DEL OBJETO EN EL PLANO, MIENTRAS EL
DENOMINADOR REPRESENTARÁ LA DISTANCIA QUE TIENE ESE MISMO OBJETO
EN EL TERRENO. DE MANERA QUE UNA ESCALA 1: 10, SIGNIFICARÁ QUE UN
CENTÍMETRO EN EL PLANO, REPRESENTARÁ 10 CENTÍMETROS EN LA
REALIDAD.

LA ESCALA 1: 500, SIGNIFICA QUE 1 cm DEL PLANO EQUIVALE A 500

CENTÍMETROS Ó 5 METROS EN LA REALIDAD. AL IGUAL QUE LA ESCALA 1 :
200 SIGNIFICA QUE UN CENTIMETRO EN EL PLANO EQUIVALE A 200
CENTIMETROS EN LA REALIDAD.
2. TIPOS DE ESCALA

HAY DOS TIPOS DE ESCALAS:

2.1. LA NUMÉRICA

SE EXPRESA MEDIANTE UNA FRACCIÓN QUE INDICA LA PROPORCIÓN ENTRE

LA DISTANCIA ENTRE DOS LUGARES SEÑALADOS EN UN MAPA Y SU
CORRESPONDIENTE EN EL TERRENO.

INDICA CUANTAS VECES TENEMOS QUE AUMENTAR EL MAPA, EL DIBUJO PARA

QUE ESTÉ A TAMAÑO REAL. SE EXPRESA CON UN NÚMERO O UNA FRACCIÓN.

ESCALA 1:1000 INDICA QUE LA REDUCCIÓN DE LA REALIDAD AL MAPA ES DE

MIL VECES, ES DECIR LA REALIDAD SE HA REDUCIDO MIL VECES PARA SER
REPRESENTADA EN LA REALIDAD
ASÍ UNA ESCALA 1: 50.000 (TAMBIÉN PUEDE EXPRESARSE 1/50.000) SIGNIFICA
QUE CADA UNIDAD DEL MAPA CORRESPONDE EN LA REALIDAD A 50.000. SI
LA UNIDAD ES 1 CM, QUIERE DECIR QUE ESE CENTÍMETRO DEL MAPA EQUIVALE
A 50.000 Cm EN LA REALIDAD.

DISTANCIA EN EL MAPA
--------------------------------
DISTANCIA EN LA REALIDAD

O LO QUE ES LO MISMO:

1cm
-----------------------
50.000 cm
POR TANTO, PARA PASAR DE LA DISTANCIA EN EL PLANO, A LA
DISTANCIA REAL, SIMPLEMENTE MULTIPLICAREMOS POR LA ESCALA, Y
PARA LA OPERACIÓN CONTRARIA, DEBEREMOS DIVIDIR POR LA ESCALA
UTILIZADA.

𝑷
𝑬= Ecuación 1
𝑻

𝟏 𝑷
= Ecuación 2
𝑬 𝑻

DONDE :
E : ESCALA
P: PAPEL O MAPA
T: TERRENO O LA REALIDAD MEDIDA
EJEMPLOS

DETERMINAR LA ESCALA, SI LA DISTANCIA EN EL MAPA ES DE 8 CM Y EN EL

TERRENO ES DE 8 KM.
P = 8 cm T = 8 Km
E=?

𝑷 𝟏 𝑷
𝑬= =
𝑻 𝑬 𝑻

1 X 1 Cm * 8000 m 1
8 cm 8 Km X= =
0.08 m 100000
LA DISTANCIA EN EL MAPA (PAPEL) ES DE 8 cm Y LA ESCALA ES DE 1 : 500,
CALCULAR LA DISTANCIA EN EL TERRENO

P = 8 cm 𝟏 𝑷 E*P
= T=
E = 1/500 𝑬 𝑻 1
T= ?

1 500 0.08 m * 500

8 cm X X= = 40 m
1

EN UN PLANO A ESCALA 1: 50, EN EL TERRENO SE MIDE 800 m, CUANTO

MEDIRÁ EN EL PLANO O MAPA

E = 1:50 1 50 1Cm * 800 m

X= = 16 m
T= 800 m X 800 m 50 Cm
P=?
1 * 80.000 cm
P= = 16 m
𝟏 𝑷 50 cm
= 1*T
𝑬 𝑻 P=
E
SE TIENE LA CARTA TOPOGRAFICA DE BOLIVIA A UNA ESCALA 1: 250.000, CALCULAR
LA DISTANCIA ENTRE LA CIUDAD DE SUCRE Y POTOSI EN KILOMETROS SI LAS MEDIDAS
EN EL MAPA SON LAS SIGUIENTES

SUCRE – POTOSI 32 cm
Escala 1: 250.000
Papel (mapa) : 32 cm.
T: ?

RESOLUCIÓN

1 250.000 cm
32 cm X Km

X = 32 cm x 250.000 cm = 8’000.000 cm
1 cm

Transformando los cm a metros y luego a kilómetros se tiene:

8’000.000 /100 = 80.000 m, y luego dividiendo entre 1.000 = 80 Km.

ENTONCES LA DISTANCIA ENTRE SUCRE Y POTOSI ES DE 80 Km.

2.2. ESCALA GRÁFICA

LAS ESCALAS GRÁFICAS SON LAS QUE APARECEN CONSTRUIDAS EN EL BORDE

DE CASI TODOS LOS MAPAS Y PLANOS.

LA ESCALA GRÁFICA ES UNA RECTA DIVIDIDA EN PARTES IGUALES. CADA

UNIDAD DE LA ESCALA GRÁFICA EQUIVALE A UNA DETERMINADA DISTANCIA
EN LA REALIDAD.

REPRESENTA LO MISMO QUE LA NUMÉRICA, PERO LO HACE MEDIANTE UNA

LÍNEA RECTA O REGLA GRADUADA. COLOCANDO LA ESCALA SOBRE EL
MAPA, PUEDE CALCULARSE LA DISTANCIA REAL EXISTENTE ENTRE DOS
PUNTOS.

EN LA ESCALA DE ABAJO, LA LONGITUD TOTAL DE LA LÍNEA SEGMENTADA ES

200 KM, EN TANTO QUE CADA FRACCIÓN DE LA MISMA PUESTA SOBRE EL
MAPA EQUIVALE A 50 KM EN LA REALIDAD.

0 50 100 150 200

|-----|-----|-----|-----| Km
HABITUALMENTE CADA SEGMENTO ES DE UN CENTÍMETRO) QUE
REPRESENTAN UNA CANTIDAD CONCRETA DE METROS O KILOMETROS

LA MANERA DE TRABAJAR CON LA ESCALA GRÁFICA ES SENCILLA.

UTILIZAMOS UNA REGLA NUMÉRICA, Y PONEMOS EL 0 DE ÉSTA EN EL

PUNTO DE ORIGEN QUE QUERAMOS, Y MEDIMOS HASTA EL PUNTO DE
DESTINO. LA DISTANCIA EN CENTÍMETROS DE NUESTRA REGLA LA
TENDREMOS QUE CONVERTIR EN LA DISTANCIA QUE HAY EN LA
REALIDAD
4 cm

0 25 50 75 100

EN ESTA ESCALA CADA SEGMENTO TIENE 4 CM Y EQUIVALEN A 25

METROS EN LA REALIDAD. ENTONCES LA ESCALA ES 1:25
SUPONGAMOS QUE DEBEMOS CREAR UNA ESCALA GRÁFICA PARA E=3:2.

DADO QUE E= PAPEL (MAPA) / TERRENO (REALIDAD) (MEDIDA

DEL PAPEL PARTIDO POR LA MEDIDA DEL TERRENO), TENEMOS QUE LA
RELACION DE ESCALA SERIA E=1,5:1

OPERACIONES

1. SE REALIZA LA DIVISIÓN DE LA RELACIÓN DE LA ESCALA (EN ESTE CASO E=3:2 =

1,5). ESTO SIGNIFICA QUE POR 1 (mm, cm, m, ETC) DEL OBJETO REAL, TENEMOS
1,5 (mm, cm, m, ETC) EN EL DIBUJO.

2) SOBRE UNA RECTA SE LLEVAN LOS MULTIPLOS DEL COCIENTE (MULTIPLOS DE

1,5).
3. SE MARCAN LAS MEDIDAS. CADA 1,5 PONEMOS UNA MARCA. OBTENEMOS LAS
MARCAS: 0, 1, 2… DE LA ESCALA EN CONSTRUCCIÓN.

4. EN EL ESPACIO ANTERIOR AL 0 (CERO DE LA ESCALA GRÁFICA), SE

CONSTRUYE LA CONTRAESCALA. DIVIDIENDO EL SEGMENTO DE LA PRIMERA
MARCA AL 0, EN 10 PARTES IGUALES, TENDREMOS UNA ESCALA MILIMÉTRICA.
5. PARA OBTENER LA MEDIDA REAL, DE UN DIBUJO REALIZADO A LA ESCALA E=3:2
SE UTILIZA ESTA ESCALA GRÁFICA. SE PONE UNA DE LAS DIVISIONES DE LA
ESCALA GRÁFICA SOBRE UNA DE LOS EXTREMOS A MEDIR Y EL OTRO LO
COMPROBAMOS EN LA CONTRAESCALA. EN ESTE CASO COLOCAMOS EL 4
(40mm) Y EN LA CONTRAESCALA VEMOS QUE MARCA EL 5mm. POR TANTO, ESTA
MEDIDA EN LA REALIDAD SERÁ DE 45 mm.
EJEMPLOS

5 METROS A ESCALA 1:50, ¿A CUANTOS cm EN EL MAPA EQUIVALEN?

0 1 2 3 4 5m

E = 1:50
1 m ------ 100 cm
100 cm 50 m
X cm 5m

100 cm * 5 m
X cm = = 10 cm
50 m

0 1 2 3 4 5m

1 2 3 4 5 6 7 8 9 10 cm
3. TIPOS DE ESCALAS SEGÚN LA PROPORCIÓN QUE EXISTA ENTRE
LAS DIMENSIONES DEL DIBUJO Y LAS DE LA REALIDAD.

3.1. ESCALAS DE AMPLIACIÓN

UNA ESCALA ES DE AMPLIACIÓN CUANDO EL DIBUJO ESTÁ REPRESENTADO

CON DIMENSIONES MAYORES QUE LAS REALES.

EN ELLAS EL DENOMINADOR DE LA FRACCIÓN DE LA ESCALA SERÁ MENOR

QUE EL NUMERADOR.
EJEMPLOS: E 5:2, E 2500:1, E 4:3, E 20:1

3.2. ESCALAS DE REDUCCIÓN

UNA ESCALA ES DE REDUCCIÓN CUANDO EL DIBUJO ESTA REPRESENTADO

CON DIMENSIONES MENORES QUE LAS REALES. EN ELLAS EL
DENOMINADOR DE LA FRACCIÓN DE LA ESCALA SERA MAYOR QUE EL
NUMERADOR

EJEMPLOS: E 2:3, E 1: 1250, E 1: 100 000

EL TAMAÑO DE LA ESCALA

LOS MAPAS A GRAN ESCALA DEFINEN CON MAYOR DETALLE LA

REALIDAD QUE REPRESENTAN QUE LOS MAPAS A PEQUEÑA ESCALA.

SE HABLA DE MAPAS A GRAN ESCALA CUANDO LA RELACIÓN ES HASTA

1/100.000. SE UTILIZAN PARA REPRESENTAR PAÍSES, REGIONES O ÁREAS
POCO EXTENSAS. A PARTIR DE ESA CIFRA, PODEMOS HABLAR DE MAPAS
A PEQUEÑA ESCALA. ÉSTOS SE EMPLEAN PARA PLASMAR CONTINENTES,
HEMISFERIOS, PLANISFERIOS, ETC, ES DECIR, GRANDES ÁREAS DE LA
SUPERFICIE DE LA TIERRA.

ESCALA Grande Mediana Pequeña

Desde 1/10.000 a Desde 1/50.000 a Desde 1/500.000 a

RELACIÓN
1/50.000 1/500.000 1/50.000.000

Ciudades, pueblos, Regiones o países no muy Países grandes,

TIPO DE MAPA
comarcas extensos continentes, mapamundis
