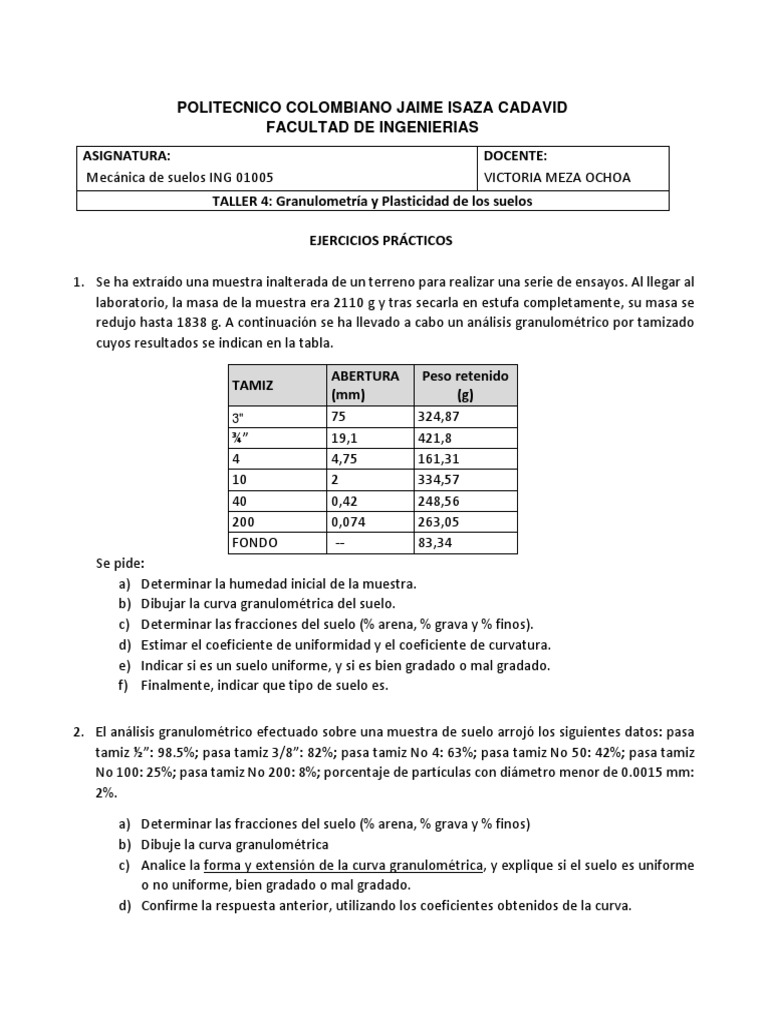

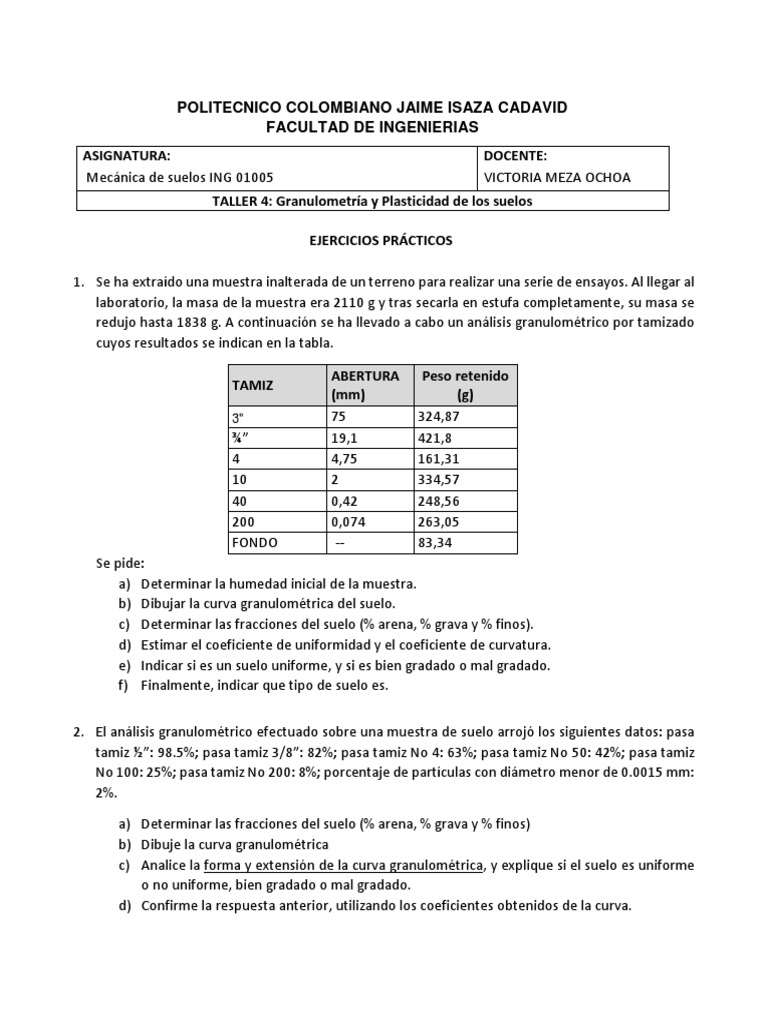

POLITECNICO COLOMBIANO JAIME ISAZA CADAVID

FACULTAD DE INGENIERIAS
ASIGNATURA: DOCENTE:
Mecánica de suelos ING 01005 VICTORIA MEZA OCHOA
TALLER 4: Granulometría y Plasticidad de los suelos

EJERCICIOS PRÁCTICOS

1. Se ha extraído una muestra inalterada de un terreno para realizar una serie de ensayos. Al llegar al
laboratorio, la masa de la muestra era 2110 g y tras secarla en estufa completamente, su masa se
redujo hasta 1838 g. A continuación se ha llevado a cabo un análisis granulométrico por tamizado
cuyos resultados se indican en la tabla.

ABERTURA Peso retenido

TAMIZ
(mm) (g)
3" 75 324,87
¾” 19,1 421,8
4 4,75 161,31
10 2 334,57
40 0,42 248,56
200 0,074 263,05
FONDO -- 83,34
Se pide:
a) Determinar la humedad inicial de la muestra.
b) Dibujar la curva granulométrica del suelo.
c) Determinar las fracciones del suelo (% arena, % grava y % finos).
d) Estimar el coeficiente de uniformidad y el coeficiente de curvatura.
e) Indicar si es un suelo uniforme, y si es bien gradado o mal gradado.
f) Finalmente, indicar que tipo de suelo es.

2. El análisis granulométrico efectuado sobre una muestra de suelo arrojó los siguientes datos: pasa
tamiz ½”: 98.5%; pasa tamiz 3/8”: 82%; pasa tamiz No 4: 63%; pasa tamiz No 50: 42%; pasa tamiz
No 100: 25%; pasa tamiz No 200: 8%; porcentaje de partículas con diámetro menor de 0.0015 mm:
2%.
a) Determinar las fracciones del suelo (% arena, % grava y % finos)
b) Dibuje la curva granulométrica
c) Analice la forma y extensión de la curva granulométrica, y explique si el suelo es uniforme
o no uniforme, bien gradado o mal gradado.
d) Confirme la respuesta anterior, utilizando los coeficientes obtenidos de la curva.
3. A una muestra de suelo de 591 gramos se le hizo un análisis granulométrico que arrojó los
siguientes resultados:

Tamiz No 4 40 20 140 60 200 Fondo

Peso retenido en gramos 124 68 74 95 94 112 23

Cinco (5) gramos son de tamaño inferior a 0.005 mm.

a) Dibuje la curva granulométrica
b) Calcule el diámetro efectivo
c) Determine los coeficientes de uniformidad y curvatura
d) Diga qué tipo de suelos es?

4. De una parcela destinada a edificación se ha extraído una muestra de suelo para su análisis en
laboratorio, cuya masa inicial eran 2028,2 g. En primer lugar se llevó a cabo su secado en estufa,
tras lo que se obtuvo una humedad natural para la muestra w = 18,4 %.
En segundo lugar se realizó un análisis granulométrico por tamizado, reteniéndose en cada tamiz
las masas que se indican en la tabla siguiente.

ABERTURA Peso retenido

TAMIZ
(mm) (g)
¾” 19,1 70,25
4 4,75 82,68
10 2 733,4
20 0,84 421,48
40 0,42 189,46
200 0,074 139,13
FONDO -- 76,4
Se pide:
a) Dibujar la curva granulométrica del suelo.
b) Determinar las fracciones del suelo (% arena, % grava y % finos).
c) Determinar el valor del diámetro efectivo.
d) Estimar el coeficiente de uniformidad y el coeficiente de curvatura.
e) Indicar si es un suelo uniforme, y si es bien gradado o mal gradado.
f) Finalmente, indicar que tipo de suelo es.

5. Se requiere determinar una zona de préstamo para la consecución de material pétreo con el fin de
fabricar concretos y estructuras de pavimentos flexibles; se plantean dos alternativas: A- suelo de
color café oscuro a negro, con porcentaje pasante del tamiz 4: 94%; retenido acumulado tamiz 200:
7%. B- Suelo de color gris, pasa tamiz 4: 27%; pasa tamiz 200: 4%; D10: 0.042 mm; D60: 1.2 mm; D30:
0.47 mm. ¿Cuál material considera usted más apto?; argumente su respuesta.
6. Para los suelos A, B y C, determine la fracciones de grava, arena y finos, a partir de la interpretación
de las curvas granulométricas presentadas. Determine si son uniformes o no, bien gradados o no.
Verifique su respuesta utilizando los coeficientes de uniformidad y curvatura.

C
A

7. Con los datos obtenidos de los siguientes suelos en el análisis granulométrico, diga si es un suelo
Fino, Arena o Grava, y si son uniformes o no, bien gradados o no.

Suelo D10 (mm) D60 (mm) D30 (mm) Gradación

A 0.4 20 4 67% Pasa por el tamiz 4.

5% Pasa el tamiz 200.
B 1.8 4.4 2.9 67% es retenido en el tamiz No
4.
C 0.001 0.14 0.009 55% pasa el tamiz No 200.
D 0.005 0.20 0.12 60% pasa el tamiz No 200.

8. A una muestra de 475 g de suelo, se le efectúo un análisis granulométrico por tamizado que arrojó
los resultados mostrados en la tabla. Determine si el ensayo es válido, de acuerdo al error
permitido. Si es válido, Dibuje la curva granulométrica, determine las fracciones (% finos, % arena
y % grava), y diga si el suelo es uniforme o no uniforme, bien o mal gradado.

TAMIZ No Peso
retenido (g)
4 9.7
10 39.5
20 71.6
40 129.1
50 107.4
100 105
200 8.5
Fondo 1.3
9. En un ensayo de límite líquido de un suelo, realizado en la copa de Casagrande, se obtuvieron los
siguientes resultados:
Número de golpes 10 16 22 30

Humedad (%) 85 80 74 72

Los resultados del ensayo de límite plástico fueron de 42%, 44,2% y 45.1%. Si la humedad natural
del suelo “in situ” es del 31%. Calcule:
a) El valor del Límite líquido y Límite plástico
b) Determine el índice plástico y diga el grado de plasticidad del suelo según Burmister
c) Determine el índice de liquidez
d) Diga que espera del comportamiento de este suelo, desde el punto de vista de la mecánica
del suelo (tenga en cuenta el estado de consistencia y la consistencia en estado plástico)

10. La humedad natural de una muestra de suelo de partículas finas es w = 10,3 %. Sobre este suelo
se ha conseguido realizar el ensayo para la determinación del límite plástico con una masa de 8,67
g, la cual, al secarla completamente se redujo a 7,94 g. Se llevaron a cabo distintos ensayos en la
copa de Casagrande para la obtención del límite líquido, cuyos resultados se indican en la tabla
siguiente.

Masa inicial Masa seca

No golpes
(g) final (g)
27 12,94 10,11
23 13,39 10,38
16 13,65 10,49
Se pide:
a) Calcular el límite plástico y el límite líquido
b) Obtener el índice de plasticidad y determinar el grado de plasticidad
c) Determinar el índice de fluidez
d) Determine el estado de consistencia del suelo y su consistencia en estado plástico

11. Un suelo tiene un límite líquido de 60% y límite plástico de 27%, y es excavado para ser utilizado
en un terraplén. La humedad natural del suelo excavado es de 32%. Determine: a) índice de
plasticidad, b) Diga si el suelo presenta consistencia “blanda” o “dura-firme” cuando es
compactado a su humedad natural para conformar el terraplén?, c) cuál podría ser el efecto de
una lluvia sobre la consistencia de este suelo?

12. Un suelo tiene LL y LP de 81% y 45% respectivamente, contenido de humedad del 95%. Del ensayo
de hidrómetro se determinó que un 98% de partículas tiene un tamaño menor de 0.075 mm y que
un 25% de partículas tiene un tamaño menor de 0.005 mm.
a) Calcule el índice de liquidez y diga que comportamiento espera de este suelo.
b) Diga si el suelo tiene alto potencial de ser expansivo (explique su respuesta).
 PREGUNTAS CONCEPTUALES
1. Qué es un suelo uniforme?
2. Cuál es la diferencia entre un suelo mal gradado y un suelo bien gradado?
3. Una curva granulométrica cuasi vertical, que tipo de suelo representa, en relación a su gradación?
4. Porqué es importante el concepto de la consistencia y la plasticidad dentro del estudio de la
mecánica de suelos?
5. Construya un paralelo donde relacione las características de los minerales de las arcillas:
Montmorillonita, Illita y Caolinita. Cuál de estos minerales podría ser potencialmente perjudicial
para el comportamiento del suelo y porqué?
6. Diga 3 tipos de análisis que se utilicen para determinar la mineralogía de un suelo? Cuál de esos
análisis permite determinar la morfología de las partículas?
7. Podría ser el contenido de humedad natural de un suelo mayor al límite líquido?
8. Los límites de consistencia, son una propiedad variable o una propiedad constan, para suelos de
una misma clase (mismo origen y composición mineralógica)? ¿Porqué?
9. Cuáles propiedades o características son las que definen el comportamiento de un suelo fino?
10. Cuáles propiedades son importantes e influyen en el comportamiento de un suelo grueso?
