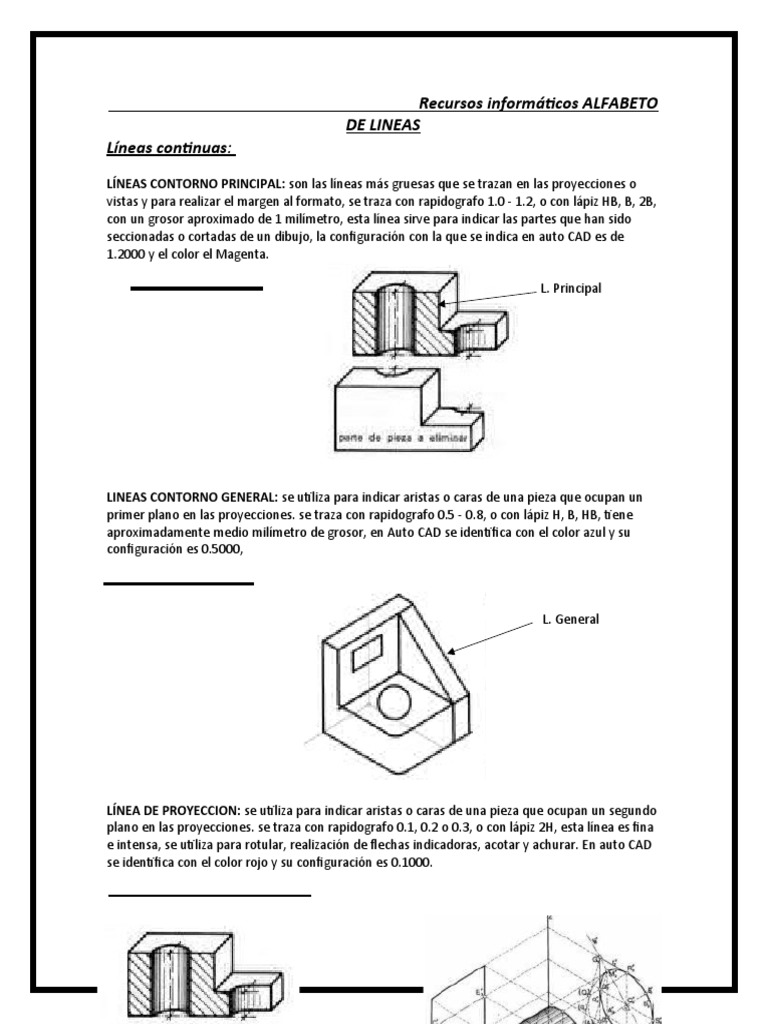

Recursos informáticos ALFABETO

DE LINEAS
Líneas continuas:
LÍNEAS CONTORNO PRINCIPAL: son las líneas más gruesas que se trazan en las proyecciones o
vistas y para realizar el margen al formato, se traza con rapidografo 1.0 - 1.2, o con lápiz HB, B, 2B,
con un grosor aproximado de 1 milímetro, esta línea sirve para indicar las partes que han sido
seccionadas o cortadas de un dibujo, la configuración con la que se indica en auto CAD es de
1.2000 y el color el Magenta.

L. Principal

LINEAS CONTORNO GENERAL: se utiliza para indicar aristas o caras de una pieza que ocupan un
primer plano en las proyecciones. se traza con rapidografo 0.5 - 0.8, o con lápiz H, B, HB, tiene
aproximadamente medio milímetro de grosor, en Auto CAD se identifica con el color azul y su
configuración es 0.5000,

L. General

LÍNEA DE PROYECCION: se utiliza para indicar aristas o caras de una pieza que ocupan un segundo
plano en las proyecciones. se traza con rapidografo 0.1, 0.2 o 0.3, o con lápiz 2H, esta línea es fina
e intensa, se utiliza para rotular, realización de flechas indicadoras, acotar y achurar. En auto CAD
se identifica con el color rojo y su configuración es 0.1000.
 Proyección

Proyección

LINEA GUÍA: se utiliza para comenzar a delimitar los trazos y para marcar la altura de la rotulación.
se traza con lápiz 2H - 6H, no se traza con rapidografo y se identifica en auto CAD con el color gris
No.8 y su configuración es 0.0500

L. guía

LÍNEA DE DIMENSION O COTA: tipo de línea que se utiliza para indicar todas las medidas (parciales
y totales) de una pieza. La línea se traza con rapidografo 0.2 - 0.3 y las flechas, diagonales con 1.0 -
1.2. o con lápiz H.

Cotas
LÍNEA DE REALCE: Son todas aquellas líneas que contribuyen a que una segunda línea sobresalga
dentro de las demás, esta línea está compuesta por dos líneas de proyección y una general, sirve
para resaltar títulos o notas. Cada línea tiene 1 milímetro aproximado de separación.

Proyección
General
Proyección

EJEMPLO: RESALTAR TITULOS.

Líneas Discontinuas:
LINEA DE SECCION O CORTE: tipo de línea que indicará que una pieza está siendo cortada en las
partes por donde estará pasando. Se utilizará rapidografo 1.0 -1.2 o lápiz HB o B y en auto CAD se
identifica con el color magenta y su configuración puede ser 1.2000, se compone por trazos largos
de 1.50 a 3.00 centímetros y dos trazos cortos de 0.05 centímetros y espacio entre ellos de 0.03
milímetros. Grosor igual a una línea de contorno principal 1 mm.
LINEA DE PERFIL OCULTO O PUNTEADA: tipo de línea que se utiliza para indicar partes abiertas u
ocultas de una pieza. rapidografo 0.2 o lápiz 2H – H, está compuesta por líneas de 0.05 cms y
espacios de un milímetro entre ellas. Tiene el grosor e intensidad a una línea se proyección y en
auto CAD se indica con color rojo y configuración 0.1000

L. perfil oculto

LINEA DE CENTRO O EJE: indicara exactamente el centro (o la mitad), de cualquier pieza

generalmente se utiliza en forma circular. Se traza con un rapidografo 0.2 o lápiz 2H – H, y en auto
CAD se indica de color verde y configuración 0.1000. sus dimensiones son las líneas largas de 1.50
a 2 centímetros y las pequeñas de 0.05 centímetros con espacio de 3 milímetros
L. de centro o eje

LINEA DE RUPTURA LARGA O RUPTURA CORTA: línea que se utiliza cuando se está dibujando una
pieza demasiada larga y se desea dibujar solamente una parte. Se traza con rapidografo 0.2 y lápiz
H, es igual a una línea de proyección intensa y fina, se identifica en auto CAD de color rojo y su
configuración es de 0.1000, línea larga variable, las líneas verticales de un centímetro, y es pació
entre cada línea variable es de 3 milimetros

R. larga R. corta
