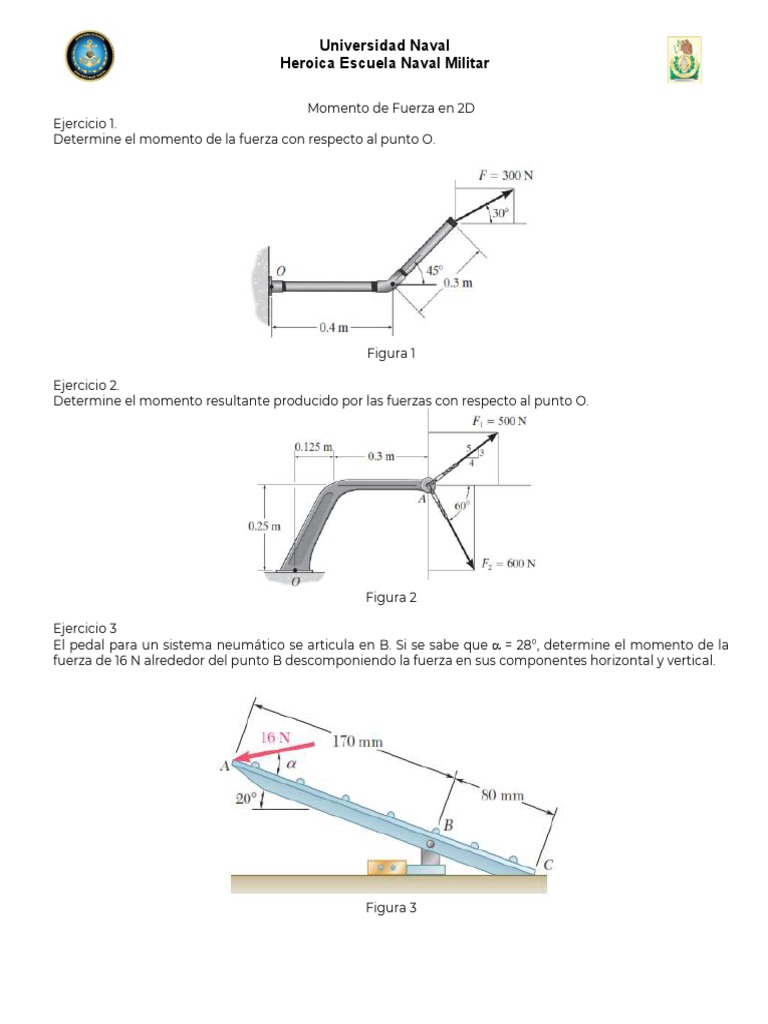

Momento de Fuerza en 2D
Ejercicio 1.
Determine el momento de la fuerza con respecto al punto O.

Figura 1

Ejercicio 2.
Determine el momento resultante producido por las fuerzas con respecto al punto O.

Figura 2

Ejercicio 3
El pedal para un sistema neumático se articula en B. Si se sabe que  = 28°, determine el momento de la
fuerza de 16 N alrededor del punto B descomponiendo la fuerza en sus componentes horizontal y vertical.

Figura 3
 Universidad Naval
Heroica Escuela Naval Militar

Momento de Fuerza en 3D
Ejercicio 4.
Determine el momento de la fuerza F con respecto al punto O. Exprese el resultado como un vector
cartesiano.

Figura 4

Ejercicio 5.
Si F1 = {-120i+75j+100k } lb y F2 = {250i+100j-200k} lb, determine el momento resultante producido por estas
fuerzas con respecto al punto O. Exprese el resultado como un vector cartesiano.

Figura 5

Ejercicio 6
Determine el momento resultante producido por las dos fuerzas con respecto al punto O. Exprese el
resultado como un vector cartesiano.

.
Figura 6
 Universidad Naval
Heroica Escuela Naval Militar

Ejercicio 7
Determine el momento resultante producido por las fuerzas FB y FC con respecto al punto O. Exprese el
resultado como un vector cartesiano.

Figura 7

Equilibrio de cuerpo rígido en el plano

Ejercicio 8
Determine las componentes horizontal y vertical de la reacción en los soportes. Desprecie el grosor
de la viga.

Figura 8
 Universidad Naval
Heroica Escuela Naval Militar

Ejercicio 9
Trace el diagrama de cuerpo libre del elemento AB, que se apoya mediante un rodillo en A y un
pasador en B. Determine las reacciones en los apoyos.

Figura 9

Ejercicio 10
Determine las componentes horizontal y vertical de la reacción en el pasador A y la tensión
desarrollada en el cable BC que se usa para sostener el bastidor de acero.

Figura 10
