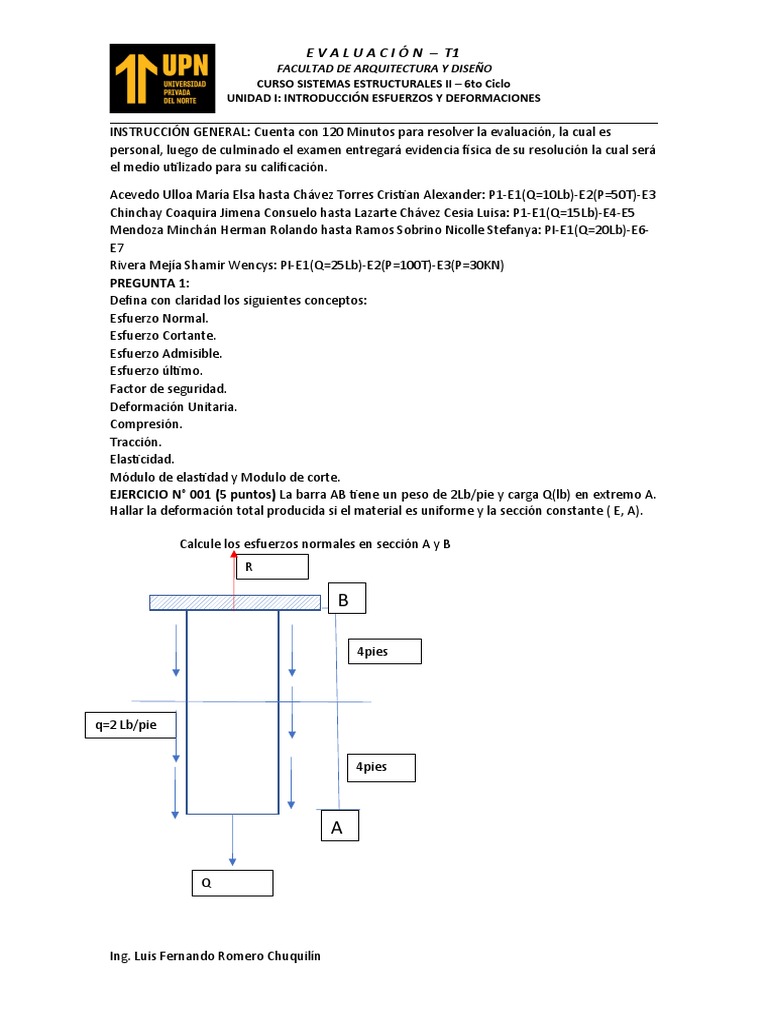

E V A L U A C I Ó N – T1

FACULTAD DE ARQUITECTURA Y DISEÑO

CURSO SISTEMAS ESTRUCTURALES II – 6to Ciclo
UNIDAD I: INTRODUCCIÓN ESFUERZOS Y DEFORMACIONES

INSTRUCCIÓN GENERAL: Cuenta con 120 Minutos para resolver la evaluación, la cual es
personal, luego de culminado el examen entregará evidencia física de su resolución la cual será
el medio utilizado para su calificación.

Acevedo Ulloa María Elsa hasta Chávez Torres Cristian Alexander: P1-E1(Q=10Lb)-E2(P=50T)-E3
Chinchay Coaquira Jimena Consuelo hasta Lazarte Chávez Cesia Luisa: P1-E1(Q=15Lb)-E4-E5
Mendoza Minchán Herman Rolando hasta Ramos Sobrino Nicolle Stefanya: PI-E1(Q=20Lb)-E6-
E7
Rivera Mejía Shamir Wencys: PI-E1(Q=25Lb)-E2(P=100T)-E3(P=30KN)
PREGUNTA 1:
Defina con claridad los siguientes conceptos:
Esfuerzo Normal.
Esfuerzo Cortante.
Esfuerzo Admisible.
Esfuerzo último.
Factor de seguridad.
Deformación Unitaria.
Compresión.
Tracción.
Elasticidad.
Módulo de elastidad y Modulo de corte.
EJERCICIO N° 001 (5 puntos) La barra AB tiene un peso de 2Lb/pie y carga Q(lb) en extremo A.
Hallar la deformación total producida si el material es uniforme y la sección constante ( E, A).

Calcule los esfuerzos normales en sección A y B

R

4pies

q=2 Lb/pie

4pies

Ing. Luis Fernando Romero Chuquilín

 E V A L U A C I Ó N – T1
FACULTAD DE ARQUITECTURA Y DISEÑO
CURSO SISTEMAS ESTRUCTURALES II – 6to Ciclo
UNIDAD I: INTRODUCCIÓN ESFUERZOS Y DEFORMACIONES

EJERCICIO Nº 002 (5puntos):

Una columna corta debe soportar una carga P (Kg). El esfuerzo de rotura es de
2500Kg/cm2. Usar un factor de seguridad de 5 y encontrar el espesor (e) que
debe darse a la columna

EJERCICIO Nº 003

EJERCICIO N° 004 (5 puntos)

Ing. Luis Fernando Romero Chuquilín

 E V A L U A C I Ó N – T1
FACULTAD DE ARQUITECTURA Y DISEÑO
CURSO SISTEMAS ESTRUCTURALES II – 6to Ciclo
UNIDAD I: INTRODUCCIÓN ESFUERZOS Y DEFORMACIONES

EJERCICIO Nº 005 (5 puntos)

EJERCICIO Nº 006 (5puntos)

EJERCICIO N° 007 (5puntos):

La placa triangular esta empotrada en su base y su vértice A recibe un desplazamiento

horizontal de 4 mm.

1) Calcular la deformación unitaria promedio εx1 en el eje X1

2) Calcular la deformación unitaria promedio εx a lo largo del eje X

Ing. Luis Fernando Romero Chuquilín

 E V A L U A C I Ó N – T1
FACULTAD DE ARQUITECTURA Y DISEÑO
CURSO SISTEMAS ESTRUCTURALES II – 6to Ciclo
UNIDAD I: INTRODUCCIÓN ESFUERZOS Y DEFORMACIONES

A 4mm A’

Ing. Luis Fernando Romero Chuquilín
