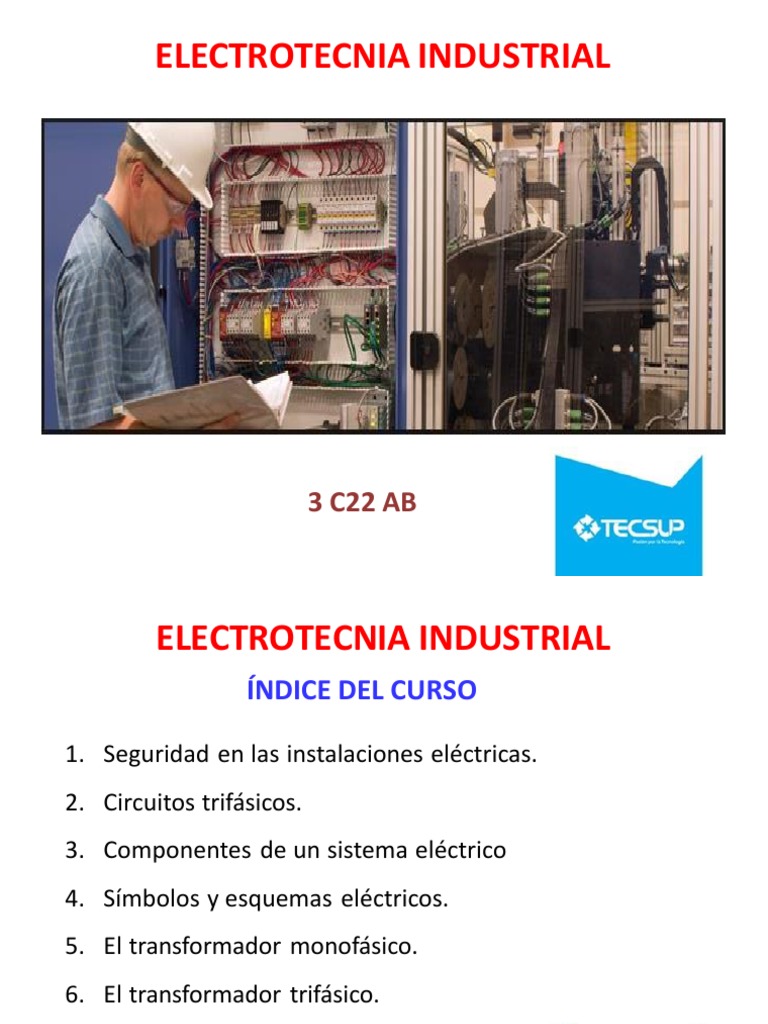

ELECTROTECNIA INDUSTRIAL

3 C22 AB
 ELECTROTECNIA INDUSTRIAL
ÍNDICE DEL CURSO

1. Seguridad en las instalaciones eléctricas.

2. Circuitos trifásicos.
3. Componentes de un sistema eléctrico
4. Símbolos y esquemas eléctricos.
5. El transformador monofásico.
6. El transformador trifásico.
7. El tablero de distribución.
8. Motores eléctricos de corriente continua.
 ELECTROTECNIA INDUSTRIAL
ÍNDICE DEL CURSO

9. Tipos de motores de corriente continua.

10. Motor asíncrono jaula de ardilla.
11. Selección de motor asíncrono jaula de ardilla
12. Arranque directo de un motor.
13. Arranque estrella-triángulo de un motor.
14. El controlador lógico programable (PLC).
15. Programación básica de PLC.
16. Sistema de automatización mediante PLC.
 ELECTROTECNIA INDUSTRIAL

Unidad 1
“SEGURIDAD EN LAS INSTALACIONES ELÉCTRICAS”
 ÍNDICE DE LA UNIDAD 1

1. Introducción.
2. Capacidades.
3. Riesgos eléctricos.
4. Curvas de seguridad.
5. Contactos eléctricos: Directos e indirectos
6. Reglas de oro de seguridad: Factores y causas de los
accidentes eléctricos
7. Buenas prácticas para la seguridad.
8. Bibliografía.
 1. INTRODUCCIÓN

En la actualidad la electricidad es la fuente

de energía más usada por el hombre, sin
embargo es necesario usarla en forma
adecuada y mantenerla bajo control. Por
eso es importante instruir a los usuarios y a
los trabajadores sobre los riesgos a los que
están expuestos.
 2. CAPACIDADES

• Identificar las condiciones inseguras de riesgo eléctrico.

• Reconocer las recomendaciones para evitar contactos
eléctricos.
• Respetar las normas técnicas relacionadas a la seguridad.
3. RIESGOS ELÉCTRICOS
 DEFINICIONES - RESESATE
Peligro. Situación o característica intrínseca de algo capaz de ocasionar daños a
las personas, equipos, procesos y ambiente

Riesgo, Es la probabilidad de ocurrencia de un contacto directo o indirecto con

una instalación eléctrica, que pueda causar daño personal o material, y/o
interrupción de procesos. Incluye la exposición a arcos eléctricos o relámpagos de
arco

Control de riesgo, Es el proceso de toma de decisiones; se orienta a reducir los

riesgos, a través de la propuesta de medidas correctivas, exigir su cumplimiento y
evaluar periódicamente su eficacia.

Accidente eléctrico Suceso repentino que sobrevenga por causa o con ocasión
del trabajo con electricidad y que produzca en el trabajador una invalidez o la
muerte.
 FACTORES QUE INTERVIENEN EN UN ACCIDENTE
ELÉCTRICO
Factores físicos:
 Intensidad de corriente.
 Tensión eléctrica.
 Recorrido de la corriente a través del cuerpo.
 Tiempo que duracion de la descarga.
 Frecuencia eléctrica.
Factores fisiológicos:
 Resistencia del cuerpo.
 Condiciones de salud.
 Estado físico del accidentado.
Factores síquicos:
 La atención.
 La distracción.
 FACTORES FÍSICOS
 Intensidad de corriente.

1 mA a 8 mA
Puede causar alguna sensación

15 mA a 20 mA
Puede causar contracción muscular

Más de 30 mA
¡CAUSARÁ LA MUERTE!
 FACTORES FÍSICOS
 Tensión eléctrica.

• 50 V AC (locales secos)

• 25 V AC (locales húmedos)

• 120 V DC (Tensiones con respecto a

tierra).
 FACTORES FÍSICOS
 Recorrido de la corriente a través del cuerpo.
El efecto es variable, va a depender del
recorrido que siga a través del cuerpo. Si el
recorrido involucra corazón y músculos la
descarga respiratorios la severidad de puede
ser mortal.

Recorrido a través del corazón

Recorrido no
involucra el
corazón
 FACTORES FÍSICOS
 Tiempo que dura la descarga.
 FACTORES FISIOLÓGICOS
 La resistencia del cuerpo humano.

Terreno húmedo Terreno seco

 FACTORES FISIOLÓGICOS
 Estado físico del accidentado.

Se debe considerar la edad, la corpulencia, las enfermedades del

corazón, los riñones, en general, su estado de salud.
 FACTORES SÍQUICOS
 La atención. La distracción.

Estado mental que Alteración a la capacidad

ayuda a evitar los mental para mantenernos
accidentes atentos
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS
Por condiciones subestándares:

• Falta de puesta a tierra u otro sistema de protección

adecuado

Puesta a tierra
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS

 Por condiciones subestándares:

Son aquellas situaciones (circunstancias), que se presentan en
el lugar de trabajo y que su principal característica es la
presencia de factores de riesgo que puedan generar
accidentes.

 Por acciones subestándares:

Son omisiones u acciones (comportamientos) que cometen los
colaboradores y que aumentan la probabilidad de ocurrencia
de un accidente, incidente y/o enfermedad laboral.
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS

 Por condiciones subestándares:

Falta de puesta a tierra u otro sistema de protección adecuado

Interruptor
diferencial
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS
 Por condiciones subestándares:
Aislamiento dañado en los conductores eléctricos

Aislamiento dañado en los

conductores eléctricos.
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS

 Por condiciones subestándares:

Sobrecarga de los circuitos eléctricos

Adaptadores o
múltiples.
 CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS
 Por condiciones subestándares:
Equipos y/o materiales de mala calidad

Interruptor
termomagnético.
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS
 Por acciones subestándares:
Falta de entrenamiento en riesgos eléctricos
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS

 Por acciones subestándares:

Exceso de confianza al realizar trabajos
CAUSAS MÁS FRECUENTES DE LOS ACCIDENTES
ELÉCTRICOS

 Por acciones subestándares:

Falta de implementos de seguridad
 SEGURIDAD EN EL TALLER
¿Cuáles son los peligros?, ¿cuales son los riesgos? y ¿Como se van a
controlar los riesgos?

ATS
ANEXOS PARA LLENAR DE ATS
 ACTIVIDAD 1

• Realizar en una hoja el AST de la instalación del

siguiente circuito en una modulo de prueba
4. CURVAS DE SEGURIDAD:
CORRIENTE VS TIEMPO
 CURVAS DE SEGURIDAD
Los efectos que puede tener la energía eléctrica sobre el cuerpo
humano esta en función de la corriente, el tiempo y los lugares
por donde circula la corriente en el cuerpo humano.
Efectos de la corriente vs. tiempo (IEC 60479-1)

Contracciones
musculares
Posibles efectos
Sin
irreversibles
Percepción

Malestar o
dolor
3

1 2
Efectos de la corriente vs. tiempo (IEC 60479-1)

Posibles efectos
irreversibles

Contracciones
Sin Percepción Malestar o musculares
dolor
3

1 2
 Efectos de la corriente vs. tiempo (IEC 60479-1)

ZONAS EFECTOS FISIOLÓGICOS

1 Normalmente, sin reacción.
2 Usualmente sin efectos fisiológicos.
Usualmente no se esperan daños orgánicos. Aparecen
contracciones musculares y dificultad en la respiración, disturbios
3 reversibles de impulsos en el corazón. Paros cardiacos transitorios
sin fibrilación ventricular se incrementan con la corriente y el
tiempo.

En adición a los efectos de la Zona 3, la probabilidad de fibrilación

ventricular se incrementa 5% según la curva C2 y hasta 50%
4 (curva C3), y arriba de 50% por encima de la curva C3. Los efectos
de paros cardiacos, respiratorios y quemaduras pueden ocurrir con
el incremento de la corriente y el tiempo.
5. CONTACTOS ELÉCTRICOS:
DIRECTOS E INDIRECTOS
 CONTACTOS DIRECTOS

Un contacto directo ocurre cuando tocamos directamente la parte

conductora expuesta.
CONTACTO DIRECTO ENTRE DOS FASES
CONTACTO DIRECTO CON UNA FASE Y TIERRA
 CONTACTOS INDIRECTOS

Ocurre cuando un equipo tiene una avería y la

carcaza del mismo ha quedado electrizada, bajo
estas condiciones es tocado por una persona y
sufre la descarga eléctrica.
 EQUIPAMIENTO DE SEGURIDAD

Cascos de seguridad no metálicos: Guantes aislantes:

EQUIPAMIENTO DE SEGURIDAD
Guantes aislantes:
EQUIPAMIENTO DE SEGURIDAD

Gafas y protección ocular:

 EQUIPAMIENTO DE SEGURIDAD
Cinturón de seguridad: Calzado de seguridad:
DISPOSITIVOS DE PROTECCIÓN

Interruptor diferencial

 Evita daños causados por

electrocuciones a las personas.
 Detecta fugas de corriente a partir de
30mA.
 Corriente nominal: 25 A, 40 A
 Botón de test.
FUNCIONAMIENTO
 DISPOSITIVOS DE PROTECCIÓN

Sensibilidad del ID.

Atendiendo al valor de la corriente diferencial de defecto I∆n

(sensibilidad), clasificamos a los interruptores diferenciales
como de:
• Baja sensibilidad I∆n > 30 mA (Protección contra
contactos indirectos)
• Alta sensibilidad, I∆n ≤ 30 mA (Protección contra contactos
indirectos)

Selectividad del ID.

Para garantizar la selectividad vertical, el tipo o clase de

diferencial aguas arriba debe ser superior o igual del
diferencial instalado aguas abajo.
 DISPOSITIVOS DE PROTECCIÓN

Modelos de Interruptores diferenciales

 DISPOSITIVOS DE PROTECCIÓN

Modelos de Interruptores diferenciales

APLICACIÓN DE LOS INTERRUPTORES DIFERENCIALES
 ACTIVIDAD 2

• Investigar acerca de las 5 reglas de oro e

indicar ejemplos o aplicaciones
6. REGLAS DE ORO DE LA SEGURIDAD
Reglas de oro
 REGLAS DE ORO DE LA SEGURIDAD

APERTURA CON CORTE

VISIBLE DE TODAS LAS
POSIBLES FUENTES DE
TENSIÓN

ENCLAVAMIENTO O
BLOQUEO DE LOS
APARATOS DE CORTE
 REGLAS DE ORO DE LA SEGURIDAD

RECONOCIMIENTO
DE AUSENCIA DE
TENSIÓN
ON
ON

OFF
 REGLAS DE ORO DE LA SEGURIDAD
PONER A TIERRA Y EN CORTOCIRCUITO TODAS LAS POSIBLES
FUENTES DE TENSIÓN

CORTOCIRCUITO Y PUESTA A TIERRA DEL TRANSFORMADOR

 REGLAS DE ORO DE LA SEGURIDAD

COLOCAR LAS SEÑALES DE

SEGURIDAD ADECUADAS,
DELIMITANDO LA ZONA DE
TRABAJO Uso obligatorio de casco
7. BUENAS PRÁCTICAS PARA LA SEGURIDAD
 BUENAS PRÁCTICAS
No deje cables desaislados, ni
cables unidos mediante
esparadrapo o cualquier otro
tipo de adhesivo que no esté
preparado para aislar
conductores.

Evite el contacto con aparatos

eléctricos si se está descalzo, ya
sea con el suelo seco o mojado.
 BUENAS PRÁCTICAS
Desenchufe cualquier aparato eléctrico, tomándolo de la clavija, no
del cable.

No utilice extensiones permanentes.

 BUENAS PRÁCTICAS

Si se ha de manipular alguna
parte de la instalación eléctrica,
aunque sea cambiar una
lámpara, hacerlo sin tensión.

No utilice adaptadores que eliminen el tercer conductor.

 BUENAS PRÁCTICAS

No sobrecargar los
tomacorrientes con equipos
que pueda dañar el conductor
y originar chispas.

Utilice señales que

indiquen la no
manipulación de equipos
de control y seguridad
cuando se realice
mantenimiento.
 8. Bibliografía
• Schneider Electric. (2008). Seguridad eléctrica. Recuperado el 12 de febrero
de 2022 de:
http://www.schneider-electric.com.co/documents/eventos/memorias-
jornadas-conecta/Seguridad/Seguridad-electrica.pdf

• NIOSH. (2009). Seguridad eléctrica – Manual del estudiante. Recuperado el 12

de febrero de 2022 de:
http://www.cdc.gov/spanish/niosh/docs/2009-113_sp/pdfs/2009-113_sp.pdf

• RESESATE
