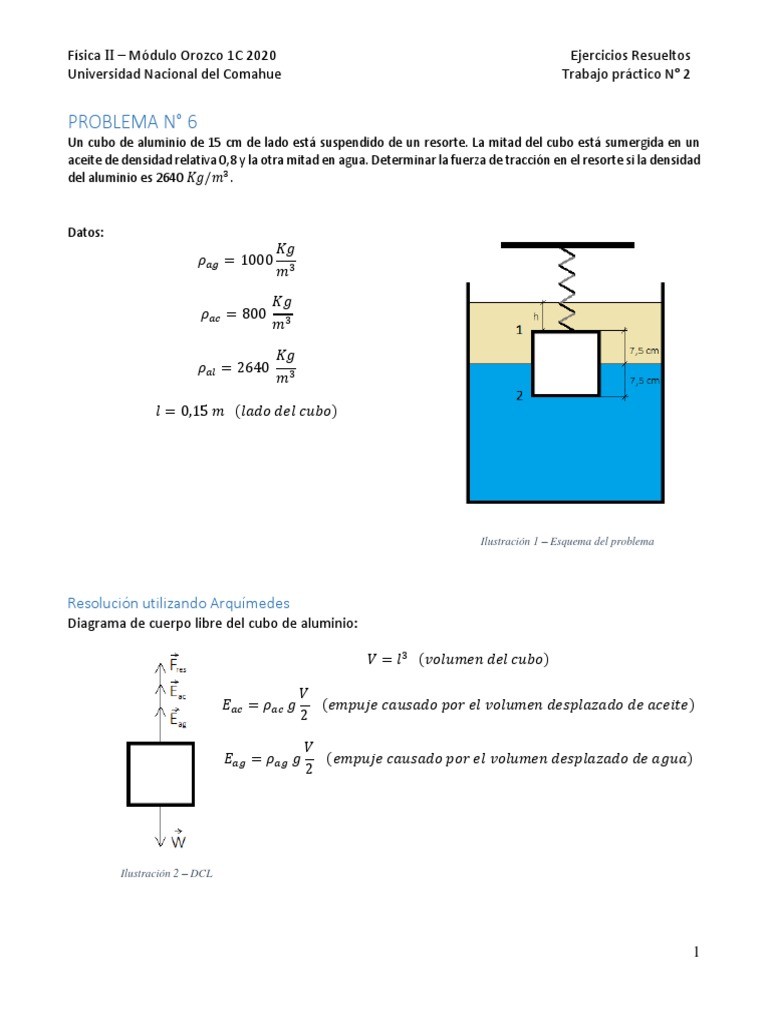

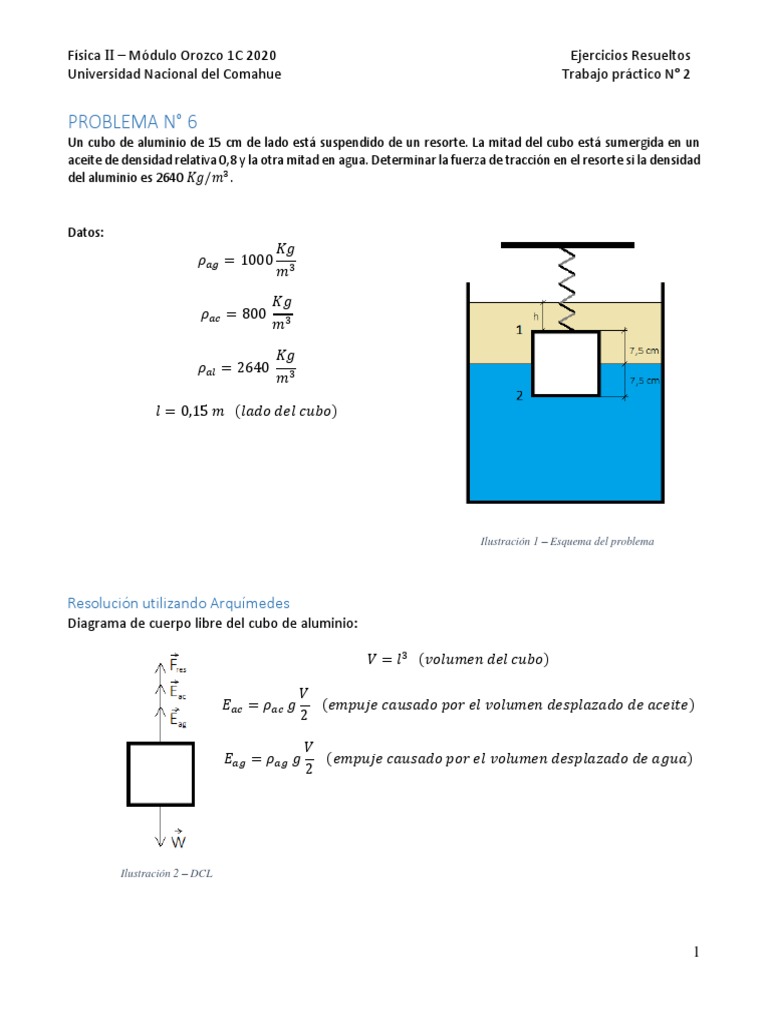

PROBLEMA N° 6
Un cubo de aluminio de 15 cm de lado está suspendido de un resorte. La mitad del cubo está sumergida en un
aceite de densidad relativa 0,8 y la otra mitad en agua. Determinar la fuerza de tracción en el resorte si la densidad
del aluminio es 2640 𝐾𝑔/𝑚3.

Datos:
𝐾𝑔
𝜌𝑎𝑔 = 1000
𝑚3
𝐾𝑔
𝜌𝑎𝑐 = 800
𝑚3

𝐾𝑔
𝜌𝑎𝑙 = 2640
𝑚3

𝑙 = 0,15 𝑚 (𝑙𝑎𝑑𝑜 𝑑𝑒𝑙 𝑐𝑢𝑏𝑜)

Ilustración 1 – Esquema del problema

Resolución utilizando Arquímedes

Diagrama de cuerpo libre del cubo de aluminio:

𝑉 = 𝑙 3 (𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑐𝑢𝑏𝑜)

𝑉
𝐸𝑎𝑐 = 𝜌𝑎𝑐 𝑔 (𝑒𝑚𝑝𝑢𝑗𝑒 𝑐𝑎𝑢𝑠𝑎𝑑𝑜 𝑝𝑜𝑟 𝑒𝑙 𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑠𝑝𝑙𝑎𝑧𝑎𝑑𝑜 𝑑𝑒 𝑎𝑐𝑒𝑖𝑡𝑒)
2

𝑉
𝐸𝑎𝑔 = 𝜌𝑎𝑔 𝑔 (𝑒𝑚𝑝𝑢𝑗𝑒 𝑐𝑎𝑢𝑠𝑎𝑑𝑜 𝑝𝑜𝑟 𝑒𝑙 𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑠𝑝𝑙𝑎𝑧𝑎𝑑𝑜 𝑑𝑒 𝑎𝑔𝑢𝑎)
2

Ilustración 2 – DCL

1
Física II – Módulo Orozco 1C 2020 Ejercicios Resueltos
Universidad Nacional del Comahue Trabajo práctico N° 2

Como se observa en la Ilustración 1, la mitad del volumen del cubo se encuentra sumergida en aceite y
la otra mitad en agua. A partir de esto se deducen las ecuaciones empuje mostradas anteriormente.

El peso del cubo puede ser calculado de la siguiente manera:

𝑊 = 𝑚 𝑔 = 𝜌𝑎𝑙 𝑉 𝑔
Luego:

∑ 𝐹⃗ = 0

𝐹𝑟𝑒𝑠 + 𝐸𝑎𝑐 + 𝐸𝑎𝑔 − 𝑊 = 0

𝐹𝑟𝑒𝑠 = 𝑊 − 𝐸𝑎𝑐 − 𝐸𝑎𝑔 = 57,55 𝑁 (ℎ𝑎𝑐𝑖𝑎 𝑎𝑟𝑟𝑖𝑏𝑎 𝑒𝑛 𝑒𝑙 𝑑𝑖𝑎𝑔𝑟𝑎𝑚𝑎)

Resolución por medio de los diagramas de presiones

En la ilustración 3, se puede observar el

diagrama de presiones en el cubo de
aluminio. Como se observa en los laterales
hay un cambio de pendiente debido al
cambio de líquidos. La presión en el agua
aumenta a una tasa mayor que en el aceite a
medida que se desciende en los fluidos.

Cabe destacar que los laterales paralelos a la

hoja de cálculo presentan perfiles iguales a
los laterales que se muestran en la
ilustración. También puede observarse la
simetría en el cubo, con lo cual las fuerzas que
producen los perfiles se cancelan lado a lado
Ilustración 3 - Diagrama de presiones en el cubo
horizontalmente (ver ilustración 4).

A partir de los diagramas de presión y las fuerzas del resorte y peso del cubo, se determina el diagrama
de cuerpo libre. Las fuerzas horizontales debidas a los líquidos se cancelan y las verticales producirán
una resultante que dependerá de la magnitud de la descendente y de la ascendente.

2
Física II – Módulo Orozco 1C 2020 Ejercicios Resueltos
Universidad Nacional del Comahue Trabajo práctico N° 2

La fuerza 𝐹1 se calcula como la presión en el punto 1 (ver Ilustración

1 y 4) por el área de la superficie del cubo. Esto es:

𝐹1 = 𝑃1 . 𝐴 = 𝜌𝑎𝑐 𝑔 ℎ . 𝑙 2

Para la fuerza 𝐹2 es igual, pero la presión es la del punto dos. Entonces

queda:
𝑙 𝑙
𝐹2 = 𝑃2 . 𝐴 = (𝜌𝑎𝑐 𝑔 ( ℎ + ) + 𝜌𝑎𝑔 𝑔 ) . 𝑙 2
2 2

Como se dijo anteriormente las fuerzas laterales horizontales se

Ilustración 5 - DCL del cubo de aluminio
Ilustración 4 - DCL del cubo de aluminio cancelan (también la de dirección entrante y la saliente a la hoja).
Luego:

∑ 𝐹⃗ = 0

𝐹𝑟𝑒𝑠 + 𝐹2 − 𝐹1 − 𝑊 = 0

𝐹𝑟𝑒𝑠 = 57,55 𝑁

Tal y como puede verse los resultados, por ambas maneras de resolver el problema, coinciden. Un detalle
a observar es que la resultante de 𝐹1 y 𝐹2 es el empuje total generado por ambos líquidos (𝐸𝑎𝑐 + 𝐸𝑎𝑔 ).
Esto demuestra que el empuje no es otra cosa más que la resultante del diagrama de presiones actuante
sobre un cuerpo completamente sumergido.
