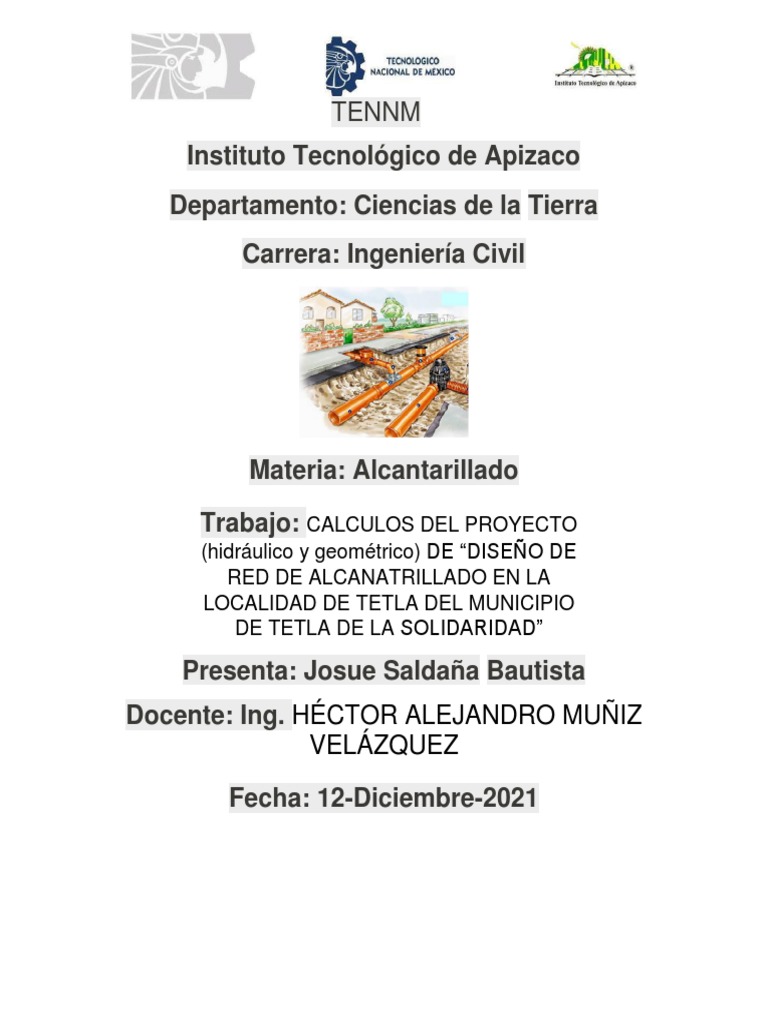

TENNM

Instituto Tecnológico de Apizaco

Departamento: Ciencias de la Tierra
Carrera: Ingeniería Civil

Materia: Alcantarillado

Trabajo: CALCULOS DEL PROYECTO

(hidráulico y geométrico) DE “DISEÑO DE
RED DE ALCANATRILLADO EN LA
LOCALIDAD DE TETLA DEL MUNICIPIO
DE TETLA DE LA SOLIDARIDAD”

Presenta: Josue Saldaña Bautista

Docente: Ing. HÉCTOR ALEJANDRO MUÑIZ
VELÁZQUEZ

Fecha: 12-Diciembre-2021
DATOS DE PROYECTO

Población actual 2021 (estimada) = 18176 hab

Población último censo (2020) = 17480 hab
Población proyecto 2036 (estimada)
22967
= hab
Población equivalente (estimada) = 971 hab
Dotación media= 154.5 l/hab/día
Q min = 16.05 lps
Q med = 32.11 lps
Q max i = 82.65 lps
Q max ext = 123.87 lps
Coeficiente de Harmon (M) = 2.57
Coeficiente de seguridad = 1.5

Población Total = Población Proyecto + Población equivalente

Población Total= 22967 + 971 = 23938 habitantes

Calculo de Consumo Medio (dotación servida)

(𝑁. ℎ𝑎𝑏𝑖𝑡𝑎𝑛𝑡𝑒𝑠 ∗ 86400)

𝐷𝑜𝑡𝑎𝑐𝑖𝑜𝑛 𝑚𝑒𝑑𝑖𝑎 =
0.75 ∗ 𝑄𝑚𝑒𝑑𝑖𝑜

(22967 ∗ 86400)
𝐷𝑜𝑡𝑎𝑐𝑖𝑜𝑛 𝑚𝑒𝑑𝑖𝑎 =
0.75 ∗ 30.80

Dotación media= 154.50 l/hab/día

Población Total= 22967 + 971 = 23938 habitantes

14
=1+
4 + √23.938

= 2.57

Q max i = 32.11(2.57)= 82.65 lps

Q max ext = 82.65(1.5)= 123.97 lps

PENDIENTES
2447−2445
Tramo 1-2= (1000) = 32.9
60.8
Tramo 1-3=50
Tramo 3-5=13.7
Tramo 5-7=47
Tramo 7-11=57.8
Tramo 11-13=9.8
Tramo 13-15=4.4
Tramo 15-16=38.4
Tramo 16-17=4.8
Tramo 17-19=46.5
Tramo 19-20= 18.2
Tramo 20-21=8.2
Tramo 21-22=0
Tramo 22-23=30.1
Tramo 23-20=16.2
Tramo 23-25=15
Tramo 25-14=30.3
Tramo 19-114=0
Tramo 15-14=20.6
Tramo 14-12=16.9
Tramo 13-12=38.7
Tramo 12-10=7.6
Tramo 11-10= 21
Tramo10-9=71.4
Tramo 9-8=29
Tramo 7-8= 12.2
Tramo 8-6= 28
Tramo 5-6= 6.2
Tramo 6-49=0
Tramo 49-4= 57.1
Tramo 3-4=61.5
Tramo 2-4=19.4
Tramo 2-18=0
Tramo 18-33= 33.1
Tramo 4-33= 21.4
Tramo 33-32=6.2
Tramo 31-32= 30.7
Tramo 30-31= 29.6
Tramo 6-30=12.4
Tramo 29-30= 0
Tramo 9-29= 33.1
Tramo 28-29= 19.6
Tramo 26-28= 14.1
Tramo 27-26= 28.5
Tramo 12-27= 41.8
Tramo 25-26= 21.3
Tramo 23-24= 10.34
Tramo 24-40=12.9
Tramo 40-39=3.8
Tramo 25-39= 18.5
Tramo 39-38= 15
Tramo 28-38= 3.4
Tramo 38-36= 11.2
Tramo 36-37=0
Tramo 36-35= 7.5
Tramo 30-35= 14.4
Tramo 35-34= 16.8
Tramo 32-34=0
Tramo 30-34= 21.3
Tramo 34-48= 4.3
Tramo 48-47=3.2
Tramo 46-47= 11.7
Tramo 45-46= 0
Tramo 44-45= 8.5
Tramo 35-44= 7.9
Tramo 43-44= 5.1
Tramo 42-43= 14.9
Tramo 37-42= 9.3
Tramo 39-37=20
Tramo 37-41= 5.5
Tramo 41-42= 4.7
Tramo 50-41= 33.3
Tramo 40-50= 10.3
Tabla de cálculos hidráulicos
Emisor
Longitud total de la red =
100+73+63.8+51.9+151.5+223+130+208+123+165+172+156.3+96.8+237+129+131+143+34.5+163
+72+161+50+105+130+51.5+60.8+174+181+233+161.7+163+169+161+119.8+151+51+70.8+71.8+
70.2+235+132+334+123+99.5+115+58+233+263.1+270.1+133+292.4+178.2+200+67.7+401.5+347
+298+470+322.7+230+311+171+45.5+117+504+388+134.67+323+213.8+365+60+483= 12878.57m

23938
𝐷𝑝 = = 1.86 ℎ𝑎𝑏/𝑚
12878.57

= 12878.57 ∗ 1.86 = 23954 ℎ𝑎𝑏

23954(154.50)(0.75)
𝑄𝑚𝑒𝑑𝑖𝑜 = = 32.12 𝑙/𝑠
86400

14
𝑀 = 1+ = 2.57
4 + √23.954
