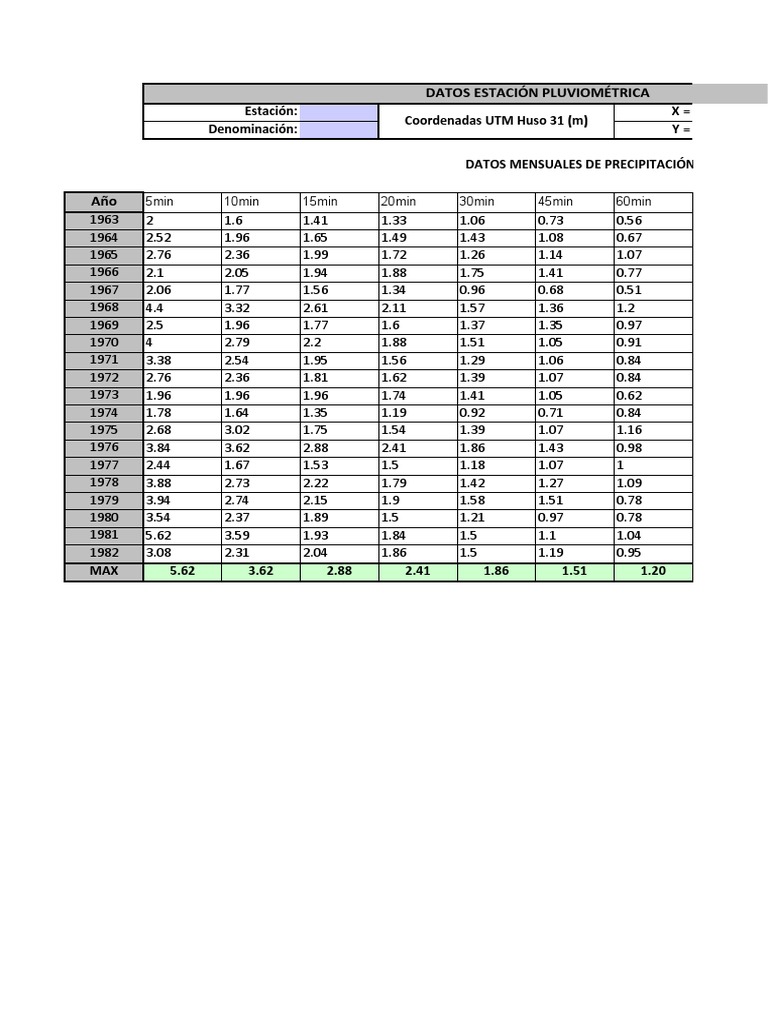

DATOS ESTACIÓN PLUVIOMÉTRICA

Estación: X=
Coordenadas UTM Huso 31 (m)
Denominación: Y=

DATOS MENSUALES DE PRECIPITACIÓN MÁXIMA EN

Año 5min 10min 15min 20min 30min 45min 60min

1963 2 1.6 1.41 1.33 1.06 0.73 0.56
1964 2.52 1.96 1.65 1.49 1.43 1.08 0.67
1965 2.76 2.36 1.99 1.72 1.26 1.14 1.07
1966 2.1 2.05 1.94 1.88 1.75 1.41 0.77
1967 2.06 1.77 1.56 1.34 0.96 0.68 0.51
1968 4.4 3.32 2.61 2.11 1.57 1.36 1.2
1969 2.5 1.96 1.77 1.6 1.37 1.35 0.97
1970 4 2.79 2.2 1.88 1.51 1.05 0.91
1971 3.38 2.54 1.95 1.56 1.29 1.06 0.84
1972 2.76 2.36 1.81 1.62 1.39 1.07 0.84
1973 1.96 1.96 1.96 1.74 1.41 1.05 0.62
1974 1.78 1.64 1.35 1.19 0.92 0.71 0.84
1975 2.68 3.02 1.75 1.54 1.39 1.07 1.16
1976 3.84 3.62 2.88 2.41 1.86 1.43 0.98
1977 2.44 1.67 1.53 1.5 1.18 1.07 1
1978 3.88 2.73 2.22 1.79 1.42 1.27 1.09
1979 3.94 2.74 2.15 1.9 1.58 1.51 0.78
1980 3.54 2.37 1.89 1.5 1.21 0.97 0.78
1981 5.62 3.59 1.93 1.84 1.5 1.1 1.04
1982 3.08 2.31 2.04 1.86 1.5 1.19 0.95
MAX 5.62 3.62 2.88 2.41 1.86 1.51 1.20
RICA
Cota =

CIPITACIÓN MÁXIMA EN 24 Hrs. (mm)

90min 120min 150min 180min Diciembre Máximo

0.4 0.31 0.25 0.21 2.00
0.38 0.3 0.24 0.2 2.52
0.93 0.79 0.71 0.62 2.76
0.56 0.44 0.37 0.31 2.10
0.41 0.34 0.29 0.26 2.06
0.84 0.64 0.51 0.27 4.40
0.7 0.58 0.47 0.41 2.50
0.63 0.55 0.29 0.24 4.00
0.74 0.58 0.47 0.4 3.38
0.57 0.43 0.3 0.35 2.76
0.54 0.34 0.31 0.17 1.96
0.45 0.38 0.34 0.31 1.78
0.59 0.45 0.37 0.34 3.02
0.78 0.59 0.47 0.39 3.84
0.68 0.52 0.45 0.39 2.44
0.68 0.52 0.42 0.35 3.88
0.89 0.75 0.75 0.7 3.94
0.54 0.41 0.33 0.28 3.54
0.93 0.75 0.62 0.53 5.62
0.66 0.5 0.47 0.38 3.08
0.93 0.79 0.75 0.70 0.00 5.62
Distribución de probabilidades pluviométricas mediante Gumbel

Mes Precipitación (mm)

Nº Año
Max. Precip. xi (xi - x)^2
1 1963 0 2.00 1.16
2 1964 0 2.52 0.31
3 1965 0 2.76 0.10
4 1966 0 2.10 0.96
5 1967 0 2.06 1.04
6 1968 0 4.40 1.75
7 1969 0 2.50 0.34
8 1970 0 4.00 0.85
9 1971 0 3.38 0.09
10 1972 0 2.76 0.10
11 1973 0 1.96 1.25
12 1974 0 1.78 1.69
13 1975 0 3.02 0.00
14 1976 0 3.84 0.58
15 1977 0 2.44 0.41
16 1978 0 3.88 0.64
17 1979 0 3.94 0.74
18 1980 0 3.54 0.21
19 1981 0 5.62 6.46 Cálculo variables probabilísticas
1982 0 3.08
20 0.00
x=
∑ xi =
20 Suma 61.6 18.7 3.08
n

√
n
∑ ( xi − x)2
i =1 0.99
S= =
n− 1

α = √ ∗s=
6
0.77
π

u=x −0 .5772∗α= 2.63

s probabilísticas Cálculo de las Precipitaciones Diarias Máximas Probables para distintas frecuencias

mm Periodo Variable Precip. Prob. de Corrección

Retorno Reducida (mm) ocurrencia intervalo fijo
Años YT XT'(mm) F(xT) XT (mm)
2 0.3665 2.9161 0.5000 3.2952
5 1.4999 3.7923 0.8000 4.2854
mm 10 2.2504 4.3725 0.9000 4.9409
25 3.1985 5.1055 0.9600 5.7692
50 3.9019 5.6493 0.9800 6.3837
mm 100 4.6001 6.1891 0.9900 6.9936
500 6.2136 7.4364 0.9980 8.4031

mm −e
( )
− x− u
α
F ( x )=e
Coeficientes para las relaciones a la lluvia de duración 24 horas Fuente: D. F. Campos A., 1978

Duraciones, en horas
1 2 3 4 5 6 8
0.30 0.39 0.46 0.52 0.57 0.61 0.68

Precipitaciones máximas para diferentes tiempos de duración de lluvias

Tiempo de Precipitación máxima Pd (mm) por tiempos de duración

Cociente
Duración 2 años 5 años 10 años 25 años 50 años
24 hr X24 3.2952 4.2854 4.9409 5.7692 6.3837
18 hr X18 = 91% 2.9986 3.8997 4.4962 5.2500 5.8092
12 hr X12 = 80% 2.6362 3.4283 3.9527 4.6154 5.1070
8 hr X8 = 68% 2.2407 2.9140 3.3598 3.9231 4.3409
6 hr X6 = 61% 2.0101 2.6141 3.0140 3.5192 3.8940
5 hr X5 = 57% 1.8783 2.4427 2.8163 3.2884 3.6387
4 hr X4 = 52% 1.7135 2.2284 2.5693 3.0000 3.3195
3 hr X3 = 46% 1.5158 1.9713 2.2728 2.6538 2.9365
2 hr X2 = 39% 1.2851 1.6713 1.9270 2.2500 2.4896
1 hr X1 = 30% 0.9886 1.2856 1.4823 1.7308 1.9151
uente: D. F. Campos A., 1978

12 18 24
0.80 0.91 1.00

iempos de duración
100 años 500 años
6.9936 8.4031
6.3642 7.6468
5.5949 6.7225
4.7557 5.7141
4.2661 5.1259
3.9864 4.7898
3.6367 4.3696
3.2171 3.8654
2.7275 3.2772
2.0981 2.5209
Intensidades de lluvia a partir de Pd, según Duración de precipitación y Frecuencia de la misma

Tiempo de duración Intensidad de la lluvia (mm /hr) según el Periodo de Retorn

Hr min 2 años 5 años 10 años 25 años 50 años
24 hr 1440 0.1373 0.1786 0.2059 0.2404 0.2660
18 hr 1080 0.1666 0.2166 0.2498 0.2917 0.3227
12 hr 720 0.2197 0.2857 0.3294 0.3846 0.4256
8 hr 480 0.2801 0.3643 0.4200 0.4904 0.5426
6 hr 360 0.3350 0.4357 0.5023 0.5865 0.6490
5 hr 300 0.3757 0.4885 0.5633 0.6577 0.7277
4 hr 240 0.4284 0.5571 0.6423 0.7500 0.8299
3 hr 180 0.5053 0.6571 0.7576 0.8846 0.9788
2 hr 120 0.6426 0.8356 0.9635 1.1250 1.2448
1 hr 60 0.9886 1.2856 1.4823 1.7308 1.9151
encia de la misma

el Periodo de Retorno
100 años 500 años
0.2914 0.3501
0.3536 0.4248
0.4662 0.5602
0.5945 0.7143
0.7110 0.8543
0.7973 0.9580
0.9092 1.0924
1.0724 1.2885
1.3638 1.6386
2.0981 2.5209
 K⋅T
Representación matemática de las curvas Intensidad - Duración - Período de retorno: I=
tn

m
Realizando un cambio de variable: d=K⋅T
d
Con lo que de la anterior expresión se obtiene: I= n
⇒ I =d⋅t −n
t

Periodo de retorno para T = 2 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.1373 7.2724 -1.9856 -14.4399 52.8878
2 1080 0.1666 6.9847 -1.7922 -12.5181 48.7863
3 720 0.2197 6.5793 -1.5156 -9.9714 43.2865
4 480 0.2801 6.1738 -1.2726 -7.8570 38.1156
5 360 0.3350 5.8861 -1.0936 -6.4369 34.6462
6 300 0.3757 5.7038 -0.9791 -5.5845 32.5331
7 240 0.4284 5.4806 -0.8477 -4.6462 30.0374
8 180 0.5053 5.1930 -0.6827 -3.5451 26.9668
9 120 0.6426 4.7875 -0.4423 -2.1174 22.9201
10 60 0.9886 4.0943 -0.0115 -0.0471 16.7637
10 4980 4.0791 58.1555 -10.6229 -67.1636 346.9435
Ln (d) = 2.5223 d= 12.4577 n= -0.6164

Periodo de retorno para T = 5 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.1786 7.2724 -1.7229 -12.5293 52.8878
2 1080 0.2166 6.9847 -1.5295 -10.6830 48.7863
3 720 0.2857 6.5793 -1.2528 -8.2428 43.2865
4 480 0.3643 6.1738 -1.0099 -6.2349 38.1156
5 360 0.4357 5.8861 -0.8309 -4.8905 34.6462
6 300 0.4885 5.7038 -0.7164 -4.0859 32.5331
7 240 0.5571 5.4806 -0.5850 -3.2063 30.0374
8 180 0.6571 5.1930 -0.4199 -2.1807 26.9668
9 120 0.8356 4.7875 -0.1796 -0.8596 22.9201
10 60 1.2856 4.0943 0.2512 1.0286 16.7637
10 4980 5.3048 58.1555 -7.9956 -51.8843 346.9435
Ln (d) = 2.7851 d= 16.2009 n= -0.6164

Periodo de retorno para T = 10 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.2059 7.2724 -1.5805 -11.4941 52.8878
2 1080 0.2498 6.9847 -1.3871 -9.6887 48.7863
3 720 0.3294 6.5793 -1.1105 -7.3063 43.2865
 4 480 0.4200 6.1738 -0.8676 -5.3561 38.1156
5 360 0.5023 5.8861 -0.6885 -4.0526 34.6462
6 300 0.5633 5.7038 -0.5740 -3.2740 32.5331
7 240 0.6423 5.4806 -0.4427 -2.4261 30.0374
8 180 0.7576 5.1930 -0.2776 -1.4415 26.9668
9 120 0.9635 4.7875 -0.0372 -0.1781 22.9201
10 60 1.4823 4.0943 0.3936 1.6114 16.7637
10 4980 6.1163 58.1555 -6.5721 -43.6061 346.9435
Ln (d) = 2.9274 d= 18.6792 n= -0.6164

Periodo de retorno para T = 25 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.2404 7.2724 -1.4255 -10.3669 52.8878
2 1080 0.2917 6.9847 -1.2321 -8.6062 48.7863
3 720 0.3846 6.5793 -0.9555 -6.2866 43.2865
4 480 0.4904 6.1738 -0.7126 -4.3992 38.1156
5 360 0.5865 5.8861 -0.5335 -3.1404 34.6462
6 300 0.6577 5.7038 -0.4190 -2.3900 32.5331
7 240 0.7500 5.4806 -0.2877 -1.5767 30.0374
8 180 0.8846 5.1930 -0.1226 -0.6367 26.9668
9 120 1.1250 4.7875 0.1178 0.5639 22.9201
10 60 1.7308 4.0943 0.5486 2.2460 16.7637
10 4980 7.1416 58.1555 -5.0222 -34.5928 346.9435
Ln (d) = 3.0824 d= 21.8106 n= -0.6164

Periodo de retorno para T = 50 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.2660 7.2724 -1.3243 -9.6309 52.8878
2 1080 0.3227 6.9847 -1.1309 -7.8993 48.7863
3 720 0.4256 6.5793 -0.8543 -5.6207 43.2865
4 480 0.5426 6.1738 -0.6114 -3.7744 38.1156
5 360 0.6490 5.8861 -0.4323 -2.5446 34.6462
6 300 0.7277 5.7038 -0.3178 -1.8127 32.5331
7 240 0.8299 5.4806 -0.1865 -1.0220 30.0374
8 180 0.9788 5.1930 -0.0214 -0.1111 26.9668
9 120 1.2448 4.7875 0.2190 1.0484 22.9201
10 60 1.9151 4.0943 0.6498 2.6604 16.7637
10 4980 7.9023 58.1555 -4.0101 -28.7069 346.9435
Ln (d) = 3.1836 d= 24.1337 n= -0.6164

Periodo de retorno para T = 100 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.2914 7.2724 -1.2331 -8.9673 52.8878
2 1080 0.3536 6.9847 -1.0397 -7.2619 48.7863
3 720 0.4662 6.5793 -0.7631 -5.0203 43.2865
4 480 0.5945 6.1738 -0.5201 -3.2110 38.1156
5 360 0.7110 5.8861 -0.3411 -2.0075 34.6462
6 300 0.7973 5.7038 -0.2266 -1.2922 32.5331
7 240 0.9092 5.4806 -0.0952 -0.5219 30.0374
 8 180 1.0724 5.1930 0.0699 0.3628 26.9668
9 120 1.3638 4.7875 0.3102 1.4853 22.9201
10 60 2.0981 4.0943 0.7410 3.0340 16.7637
10 4980 8.6573 58.1555 -3.0976 -23.4000 346.9435
Ln (d) = 3.2749 d= 26.4396 n= -0.6164

Periodo de retorno para T = 500 años

Nº x y ln x ln y ln x*ln y (lnx)^2
1 1440 0.3501 7.2724 -1.0495 -7.6320 52.8878
2 1080 0.4248 6.9847 -0.8561 -5.9795 48.7863
3 720 0.5602 6.5793 -0.5794 -3.8123 43.2865
4 480 0.7143 6.1738 -0.3365 -2.0775 38.1156
5 360 0.8543 5.8861 -0.1575 -0.9268 34.6462
6 300 0.9580 5.7038 -0.0430 -0.2450 32.5331
7 240 1.0924 5.4806 0.0884 0.4844 30.0374
8 180 1.2885 5.1930 0.2535 1.3162 26.9668
9 120 1.6386 4.7875 0.4938 2.3643 22.9201
10 60 2.5209 4.0943 0.9246 3.7858 16.7637
10 4980 10.4021 58.1555 -1.2616 -12.7225 346.9435
Ln (d) = 3.4585 d= 31.7682 n= -0.6164
 m
K⋅T
I= en la cual:
tn I= Intensidad (mm/hr)
t= Duración de la lluvia (min)
T= Período de retorno (años)
In ten sid ad (m m /h r) K, m, n = Parámetros de ajuste

Regresión T= 2 años

f(x) = 12.4577 x^-0.6164

R² = 0.9994
0
0 200 400 600 800 1000 1200 1400 1600
Duración (min)
I Vs. t Power (I Vs. t)
In ten sid ad ( m m /h r)

Regresión T= 5 años

f(x) = 16.2009 x^-0.6164

R² = 0.9994
0
0 200 400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)
In ten sid ad (m m /h r)

Regresión T= 10 años

f(x) = 18.6792 x^-0.6164

 In ten sid ad (
Regresión T= 10 años

f(x) = 18.6792 x^-0.6164

R² = 0.9994
0
0 200 400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)
In ten sid ad (m m /h r)

Regresión T= 25 años

f(x) = 21.8106 x^-0.6164

R² = 0.9994
0
0 200 400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)
In ten sid ad (m m /h r)

Regresión T= 50 años

f(x) = 24.1337 x^-0.6164

R² = 0.9994
0
0 200 400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)
In ten sid ad (m m /h r)

Regresión T= 100 años

40

30

20

10

0
f(x) = 26.4396 x^-0.6164
0 R² 200
= 0.9994400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)
 40

30

20

10

0
f(x) = 26.4396 x^-0.6164
0 R² 200
= 0.9994400 600 800 1000 1200 1400 1600
Duración (min)
I vs T Power (I vs T)

In ten sid ad (m m /h r)

Regresión T= 500 años

50

40

30

20

10

0
f(x) = 31.7682 x^-0.6164
0 R² 200
= 0.9994400 600 800 1000 1200 1400 1600
Duración (min)
Column D Power (Column D)
 Serie T= 2 años
x y
1440 0.1373
1080 0.1666
720 0.2197
480 0.2801
360 0.3350
300 0.3757
240 0.4284
180 0.5053
120 0.6426
60 0.9886

Serie T= 5 años
x y
1440 0.1786
1080 0.2166
720 0.2857
480 0.3643
360 0.4357
300 0.4885
240 0.5571
180 0.6571
120 0.8356
60 1.2856

Serie T= 10 años
x y
1440 0.2059
1080 0.2498
720 0.3294
 480 0.4200
360 0.5023
300 0.5633
240 0.6423
180 0.7576
120 0.9635
60 1.4823

Serie T= 25 años
x y
1440 0.2404
1080 0.2917
720 0.3846
480 0.4904
360 0.5865
300 0.6577
240 0.7500
180 0.8846
120 1.1250
60 1.7308

Serie T= 50 años
x y
1440 0.2660
1080 0.3227
720 0.4256
480 0.5426
360 0.6490
300 0.7277
240 0.8299
180 0.9788
120 1.2448
60 1.9151

Serie T= 100 años

x y
1440 0.2914
1080 0.3536
720 0.4662
480 0.5945
360 0.7110
300 0.7973
240 0.9092
 180 1.0724
120 1.3638
60 2.0981

Serie T= 500 años

x y
1440 0.3501
1080 0.4248
720 0.5602
480 0.7143
360 0.8543
300 0.9580
240 1.0924
180 1.2885
120 1.6386
60 2.5209
 Resumen de aplicación de regresión potencial
Periodo de Término ctte. de Coef. de
Retorno (años) regresión (d) regresión [n]
2 12.45765636122 -0.61638608809
5 16.20089373818 -0.61638608809
10 18.67924259156 -0.61638608809
25 21.81064293777 -0.61638608809
50 24.13369459820 -0.61638608809
100 26.43959320982 -0.61638608809
500 31.76817288790 -0.61638608809
Promedio = 21.64141376066 -0.61638608809

En función del cambio de variable realizado, se realiza otra regresión de potencia entre las columnas del per
término constante de regresión (d), para obtener valores de la ecuación:

m
d=K⋅T

Regresión potencial
Nº x y ln x ln y
1 2 12.4577 0.6931 2.5223
2 5 16.2009 1.6094 2.7851
3 10 18.6792 2.3026 2.9274
4 25 21.8106 3.2189 3.0824
5 50 24.1337 3.9120 3.1836
6 100 26.4396 4.6052 3.2749
7 500 31.7682 6.2146 3.4585
7 692 151.4899 22.5558 21.2341
Ln (K) = 2.5011 K= 12.1964 m=

Termino constante de regresión (K) = 12.1964

Coef. de regresión (m) = 0.165197
ntre las columnas del periodo de retorno (T) y el

C o n s t a n t e d e R e g re s ió n d

cial
ln x*ln y (lnx)^2
1.7483 0.4805 f(x) = 12.1964 x^0.1652
R² = 0.9668
4.4824 2.5903
6.7406 5.3019 200

9.9219 10.3612 180

12.4544 15.3039 160

140
15.0813 21.2076
120
21.4930 38.6214 100
71.9219 93.8667 0 50 100 150 200 250 300 350 400 4
Período de Retorno (años)
0.1652 d Vs. T Power (d Vs. T)
 x y
2 12.4577
5 16.2009
10 18.6792
25 21.8106
50 24.1337
100 26.4396
500 31.7682
0 300 350 400 450 500
o (años)
Power (d Vs. T)
La ecuación de intensidad válida para la cuenca resulta:

0.165197
12.1964 * T
I= 0.61639
t

Tabla de intensidades - Tiempo de dura

Frecuencia Duración en minutos
años 5 10 15 20 25 30
15 7.07 4.61 3.59 3.01 2.62 2.34
5 5.90 3.85 3.00 2.51 2.19 1.96
10 6.62 4.32 3.36 2.82 2.45 2.19
25 7.70 5.02 3.91 3.28 2.85 2.55
50 8.63 5.63 4.39 3.67 3.20 2.86
100 9.68 6.31 4.92 4.12 3.59 3.21
500 12.63 8.24 6.41 5.37 4.68 4.18

Curvas IDF de la cue

INTENSIDAD (mm/h)

25.00

0.00
0 5 10 15 20 25 30

TIEMPO DE DURACION (min)

TIEMPO DE DURACION (min)
 Donde:
I = intensidad de precipitación (mm/hr)
T = Periodo de Retorno (años)
t = Tiempo de duración de precipitación (min)

ades - Tiempo de duración

Duración en minutos
35 40 45 50 55 60 90 120
2.13 1.96 1.83 1.71 1.61 1.53 1.19 1.00
1.78 1.64 1.52 1.43 1.35 1.28 0.99 0.83
1.99 1.84 1.71 1.60 1.51 1.43 1.11 0.93
2.32 2.14 1.99 1.86 1.76 1.66 1.30 1.09
2.60 2.40 2.23 2.09 1.97 1.87 1.45 1.22
2.92 2.69 2.50 2.34 2.21 2.09 1.63 1.36
3.80 3.50 3.26 3.05 2.88 2.73 2.13 1.78

vas IDF de la cuenca

25 30 35 40 45 50 55 60

MPO DE DURACION (min)

MPO DE DURACION (min)
150 180 240 360
0.87 0.78 0.65 0.51
0.73 0.65 0.54 0.42
0.81 0.73 0.61 0.47
0.95 0.85 0.71 0.55
1.06 0.95 0.79 0.62
1.19 1.06 0.89 0.69
1.55 1.39 1.16 0.90
