FRANKE MINE

EQUIPOS PLANTA ÁREA SECA

ÁREAS 210 A 310
GERENCIA PROCESOS

PREPARADO POR:
PABLO GARCIA ROJAS
OPERADOR SALA DE CONTROL ÁREA SECA
GERENCIA PROCESOS

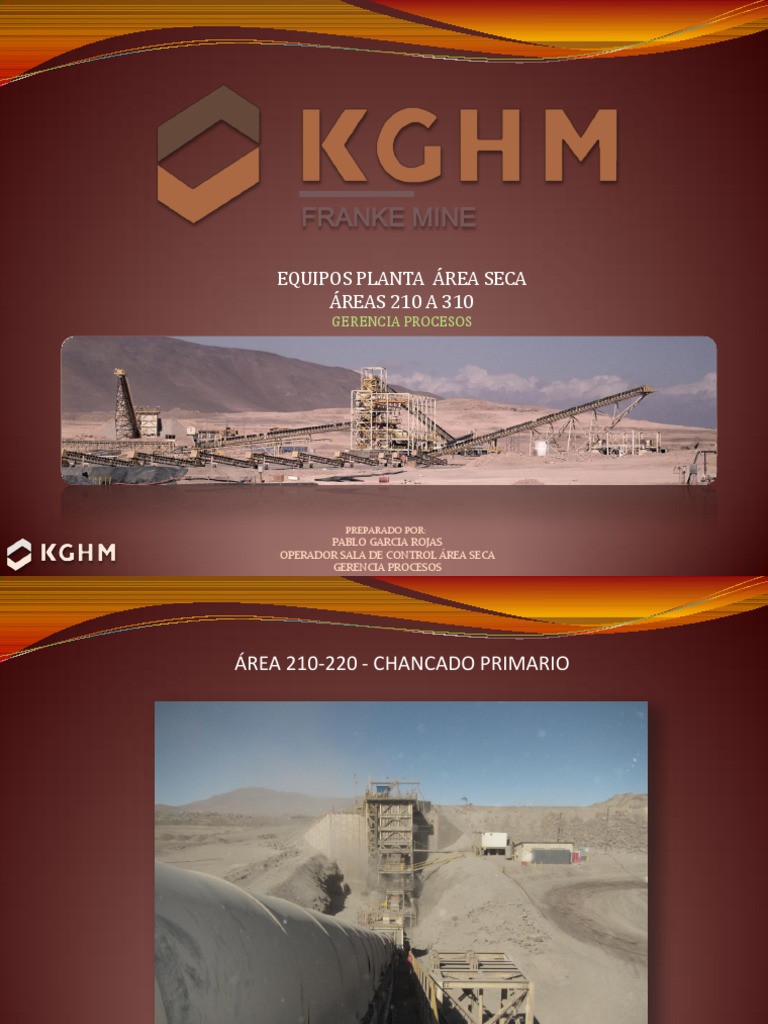

 ÁREA 210-220 - CHANCADO PRIMARIO

CHANCADO PRIMARIO : CAPACIDAD DE DISEÑO 757,6 TONELADAS HORA

ÁREA 210-220 - CHANCADO PRIMARIO
EQUIPO 210-RB-001
PICA ROCAS

PICA ROCAS MODELO :TM16 G / TG5

CUÑA UNIVERSAL
12 BAR MAXIMO EN PERCUSIÓN
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO 210-HO-001
TOLVA DE RECEPCIÓN

TOLVA DE RECEPCIÓN
CAPACIDAD DE 120 TONELADAS VIVAS POR DISEÑO
CAPACIDAD ACTUAL 200 TONELADAS VIVAS APROXIMADAS
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO 210-FE-001
HARNERO ESTACIONARIO GRIZZLY

HARNERO ESTACIONARIO GRIZZLY LIPPMAN 5326

CAPACIDAD DE 758 TONELADAS HORA
PARAMETRO DE ABERTURA EN BARRAS DE 5 A 6 PULGADAS
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO 210-CR-001
CHANCADOR DE MANDIBULA

CHANCADOR DE MANDIBULA LIPPMAN 50X62

CAPACIDAD: 513 TONELADAS DE ALIMENTACIÓN.
PARAMETRO DE ABERTURA: 5 A 6 PULGADAS
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO 210-CV-001
CORREA TRANSPORTADORA N°01

CORREA TRANSPORTADORA 210-CV-001

CAPACIDAD DE DISEÑO : 757,6 TONELADAS HORA
LARGO HORIZONTAL :18,6 METROS
ANCHO: 48 PULGADAS
VELOCIDAD: 1,28 M/S
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO 220-CV-002
CORREA TRANSPORTADORA N°02

CORREA TRANSPORTADORA 220-CV-002

CAPACIDAD DE DISEÑO : 757,6 TONELADAS HORA
LARGO HORIZONTAL :144,5 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,8 M/S
 ÁREA 210-220 - CHANCADO PRIMARIO

EQUIPO AUXILIARES

Sistema de lubricación equipo 210-CR-001 Sistema de hidráulico equipo 210-CR-001

Capacidad TK de 140 litros Presión de pulmones ajuste CSS de 100 PSI
Presión de alimentación de 100 PSI

Electroimán ERIEZ equipo 210-MS-001

 ÁREA 210-220 - CHANCADO PRIMARIO
STOCK PILE GRUESO

STOCK PILE GRUESO

CAPACIDAD: 11.000 TONELADAS VIVAS
DIAMETRO DE CAPACIDAD EN TONELADAS VIVAS: 80X26,4 METROS
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO

CHANCADO SECUNDARIO – TERCIARIO : CAPACIDAD DE DISEÑO DE 586 TONELADAS HORA

ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 220-FE-001 / FE-002 / FE-003
ALIMENTADORES VIBRATORIOS N°01 / 02 / 03

ALIMENTADORES VIBRATORIO SYNTRON

CAPACIDAD DE DISEÑO : 293 TONELADAS POR DISEÑO
ALIMENTADOR CON VELOCIDAD VARIABLE (VDF)
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 230-CV-003
CORREA TRANSPORTADORA N°03

CORREA TRANSPORTADORA 230-CV-003

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD DE ACTUAL: 650 A 700 TONELADAS HORA
LARGO HORIZONTAL :124,2 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,5 M/S
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 230-SN-001
HARNERO VIBRATORIO N°01

HARNERO DOBLE DECK TYCAN 1100 F-CLASS

CAPACIDAD DE DISEÑO : 586 TONELADAS HORA
SUPERFICIE: 8X20 PIE
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 230-CR-002
CHANCADOR DE CONO SECUNDARIO

CHANCADOR DE CONO SECUNDARIO RAPTOR XL400

CAPACIDAD DE DISEÑO: 386 TONELADAS HORA
PARAMETRO DE ABERTURA: 30 A 35 MM
FLUJO DE ALIMENTACIÓN DE ACEITE: 190 A 210 LPM
POTENCIA MAXIMA REQUERIDA: 300 KW
PRESIÓN DE ACEITE DE ALIMENTACIÓN: 20 A 40 PSI
TEMPERATURA SISTEMA DE LUBRICACIÓN: 38 A 54 °C
CAPACIDAD TK SISTEMA DE LUBRICACIÓN: 454 LITROS
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-CV-005
CORREA TRANSPORTADORA N°05

CORREA TRANSPORTADORA 240-CV-005

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD DE TRANSPORTE :386 TONELADAS
LARGO HORIZONTAL : 92 METROS
ANCHO: 30 PULGADAS
VELOCIDAD: 2,03 M/S
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-CV-007
CORREA TRANSPORTADORA N°07

CORREA TRANSPORTADORA 240-CV-007

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD DE TRANSPORTE :386 TONELADAS
LARGO HORIZONTAL : 107,4 METROS
ANCHO: 30 PULGADAS
VELOCIDAD: 2,2 M/S
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
TOLVAS DE RECEPCIÓN
TOLVAS DE RECEPCIÓN TERCIARIAS LIT-300 / LIT-301

TOLVAS DE RECEPCIÓN TERCIARIAS

CAPACIDAD DE 550 TONELADAS VIVAS POR DISEÑO
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-FE-008
ALIMENTADOR DE CORREA N°08

ALIMENTADOR DE CORREA N°08

CAPACIDAD MAXIMA DE DISEÑO: 352 TONELADAS POR HORA
LARGO HORIZONTAL: 6,5 METROS
ANCHO: 42 PULGADAS
ALIMENTADOR CON VELOCIDAD VARIABLE (VDF)
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-FE-009
ALIMENTADOR DE CORREA N°09

ALIMENTADOR DE CORREA N°08

CAPACIDAD MAXIMA DE DISEÑO: 352 TONELADAS POR HORA
LARGO HORIZONTAL: 6,5 METROS
ANCHO: 42 PULGADAS
ALIMENTADOR CON VELOCIDAD VARIABLE (VDF)
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-SN-003
HARNERO VIBRATORIO N°03

HARNERO DOBLE DECK TYCAN 990 F-CLASS

CAPACIDAD DE DISEÑO : 293 TONELADAS HORA
SUPERFICIE: 6X20 PIE
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-SN-004
HARNERO VIBRATORIO N°04

HARNERO DOBLE DECK TYCAN 990 F-CLASS

CAPACIDAD DE DISEÑO : 293 TONELADAS HORA
SUPERFICIE: 6X20 PIE
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-CR-004
CHANCADOR DE CONO TERCIARIO N°04

CHANCADOR DE CONO TERCIARIO N°04 RAPTOR XL400

CAPACIDAD DE DISEÑO: 222 TONELADAS HORA
PARAMETRO DE ABERTURA: 11 A 12 MM
FLUJO DE ALIMENTACIÓN DE ACEITE: 190 A 210 LPM
POTENCIA MAXIMA REQUERIDA: 300 KW
PRESIÓN DE ACEITE DE ALIMENTACIÓN: 20 A 40 PSI
TEMPERATURA SISTEMA DE LUBRICACIÓN: 38 A 54 °C
CAPACIDAD TK SISTEMA DE LUBRICACIÓN: 454 LITROS
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 240-CR-005
CHANCADOR DE CONO TERCIARIO N°05

CHANCADOR DE CONO TERCIARIO N°05 RAPTOR XL400

CAPACIDAD DE DISEÑO: 222 TONELADAS HORA
PARAMETRO DE ABERTURA: 11 A 12 MM
FLUJO DE ALIMENTACIÓN DE ACEITE: 190 A 210 LPM
POTENCIA MAXIMA REQUERIDA: 300 KW
PRESIÓN DE ACEITE DE ALIMENTACIÓN: 20 A 40 PSI
TEMPERATURA SISTEMA DE LUBRICACIÓN: 38 A 54 °C
CAPACIDAD TK SISTEMA DE LUBRICACIÓN: 454 LITROS
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 250-CV-009
CORREA TRANSPORTADORA N°09

CORREA TRANSPORTADORA 250-CV-009

CAPACIDAD DE DISEÑO: 444,9 TONELADAS HORA
CAPACIDAD DE TRANSPORTE :444,9 TONELADAS
LARGO HORIZONTAL : 36,5 METROS
ANCHO: 30 PULGADAS
VELOCIDAD: 1,6 M/S
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 250-CV-008
CORREA TRANSPORTADORA N°08

CORREA TRANSPORTADORA 250-CV-008

CAPACIDAD DE TRANSPORTE : TONELAJE VARIABLE
LARGO HORIZONTAL : 45,8 METROS
ANCHO: 30 PULGADAS
VELOCIDAD: 1,9 M/S
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO 250-CV-010
CORREA TRANSPORTADORA N°10

CORREA TRANSPORTADORA 250-CV-010

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD DE ACTUAL: 650 A 700 TONELADAS HORA
LARGO HORIZONTAL : 112,6 METROS
ANCHO: 30 PULGADAS
VELOCIDAD: 1,9 M/S
 ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
EQUIPO AUXILIARES

Sistema de lubricación Electroimán ERIEZ 230-MS-001 Electroimán ERIEZ 240-MS-002

Chancadores de cono Raptor XL400

Puente grua INAMAR Sistema hidráulico

Capacidad de 16 toneladas Chancadores de cono Raptor XL400
ÁREA 220-250 - CHANCADO SECUNDARIO - TERCIARIO
STOCK PILE FINO

STOCK PILE FINO

CAPACIDAD: 5.500 TONELADAS VIVAS
DIAMETRO DE CAPACIDAD EN TONELADAS VIVAS: 60 X 24,2 METROS
 ÁREA 250-260 - AGLOMERADO

AGLOMERADO : CAPACIDAD DE DISEÑO DE 586 TONELADAS HORA

 ÁREA 250-260 - AGLOMERADO
EQUIPO 250-FE-011/FE-012/FE-013/FE-014
ALIMENTADORES VIBRATORIOS N°11/12/13/14

ALIMENTADORES VIBRATORIO SYNTRON

CAPACIDAD DE DISEÑO : 293 TONELADAS POR DISEÑO
ALIMENTADOR CON VELOCIDAD VARIABLE (VDF)
ÁREA 250-260 - AGLOMERADO
EQUIPO 260-CV-011A
CORREA TRANSPORTADORA N°11A (LÍNEA 1)

CORREA TRANSPORTADORA 260-CV-011A

CAPACIDAD DE DISEÑO: 292,9 TONELADAS HORA
CAPACIDAD DE TRANSPORTE : 300 A 325 TONELADAS
LARGO HORIZONTAL : 56,2 METROS
ANCHO: 24 PULGADAS
VELOCIDAD: 1,6 M/S
ÁREA 250-260 - AGLOMERADO
EQUIPO 260-CV-011B
CORREA TRANSPORTADORA N°11B (LÍNEA 2)

CORREA TRANSPORTADORA 260-CV-011B

CAPACIDAD DE DISEÑO: 292,9 TONELADAS HORA
CAPACIDAD DE TRANSPORTE : 300 A 325 TONELADAS
LARGO HORIZONTAL : 56,2 METROS
ANCHO: 24 PULGADAS
VELOCIDAD: 1,6 M/S
ÁREA 250-260 - AGLOMERADO
EQUIPO 260-AM-001
TAMBOR AGLOMERADOR N°01

TAMBOR AGLOMERADOR N°01

CAPACIDAD DE DISEÑO: 292,9 TONELADAS HORA
CAPACIDAD DE REPOSO : 300 A 325 TONELADAS
LARGO HORIZONTAL : 7 METROS
DIAMETRO: 3 METROS
VELOCIDAD: 8,06 a 8,50 RPM
TIEMPO DE RESIDENCIA: 94 A 96 SEGUNDO
ÁREA 250-260 - AGLOMERADO
EQUIPO 260-AM-002
TAMBOR AGLOMERADOR N°02

TAMBOR AGLOMERADOR N°02

CAPACIDAD DE DISEÑO: 292,9 TONELADAS HORA
CAPACIDAD DE REPOSO : 300 A 325 TONELADAS
LARGO HORIZONTAL : 7 METROS
DIAMETRO: 3 METROS
VELOCIDAD: 8,06 a 8,50 RPM
TIEMPO DE RESIDENCIA: 94 A 96 SEGUNDO
ÁREA 250-260 - AGLOMERADO
EQUIPO AUXILIAR

LAVADOR DE GASES
 ÁREA 310 - APILAMIENTO

APILAMIENTO : CAPACIDAD DE DISEÑO DE 586 TONELADAS HORA

 ÁREA 310 - APILAMIENTO
EQUIPO 310-CV-013
CORREA TRANSPORTADORA N°13 (OVERLAND)

CORREA TRANSPORTADORA 310-CV-013

CAPACIDAD DE DISEÑO: 696 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 888,2 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,0 M/S
ÁREA 310 - APILAMIENTO
EQUIPO 310-TR-001
REPARTIDOR TRIPPER

TRIPPER CARD
REPARTIDO DE CARGA HACIA APILAMIENTO
 ÁREA 310 - APILAMIENTO
EQUIPO 310-TB-001
CORREA TRANSPORTADORA CROSS CONVEYOR

CORREA TRANSPORTADORA CROSS CONVEYOR

CAPACIDAD DE DISEÑO: 696 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 9,7METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,9 M/S
 ÁREA 310 - APILAMIENTO
EQUIPO 310-GH-001/012
CORREA TRANSPORTADORA GRASSHOPPER CONVEYOR

CORREAS TRANSPORTADORAS GRASSHOPPER CONVEYOR

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 30,4 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,33 M/S
 ÁREA 310 - APILAMIENTO
EQUIPO 310-CV-014
CORREA TRANSPORTADORA TRANSFER CONVEYOR

CORREA TRANSPORTADORA TRANSFER CONVEYOR

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL :24,3 METROS
ANCHO: 36 PÚLGADAS
VELOCIDAD: 2,35 M/S
 ÁREA 310 - APILAMIENTO
EQUIPO 310-CV-015
CORREA TRANSPORTADORA BRIDGE CONVEYOR

CORREA TRANSPORTADORA BRIGDE CONVEYOR

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 37,4 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,45 M/S
 ÁREA 310 - APILAMIENTO
EQUIPO 310-ST-001
CORREA TRANSPORTADORA APILADOR RADIAL

CORREA TRANSPORTADORA APILADOR RADIAL

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 48,7 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,37 M/S
 ÁREA 310 - APILAMIENTO
EQUIPO 310-ST-001-CV001
CORREA TRANSPORTADORA STINGER CONVEYOR

CORREA TRANSPORTADORA STINGER CONVEYOR

CAPACIDAD DE DISEÑO: 586 TONELADAS HORA
CAPACIDAD ACTUAL: 600 A 650 TONELADAS HORA
LARGO HORIZONTAL : 6,98 METROS
ANCHO: 36 PULGADAS
VELOCIDAD: 2,31 M/S
 FRANKE MINE

5x5
Piense antes de actuar
